完雄马依职虹装北学院 Karamay Vooational Technical College 构造地质学 一、目的与要求 学会编制和分析节理极点图和等密度图

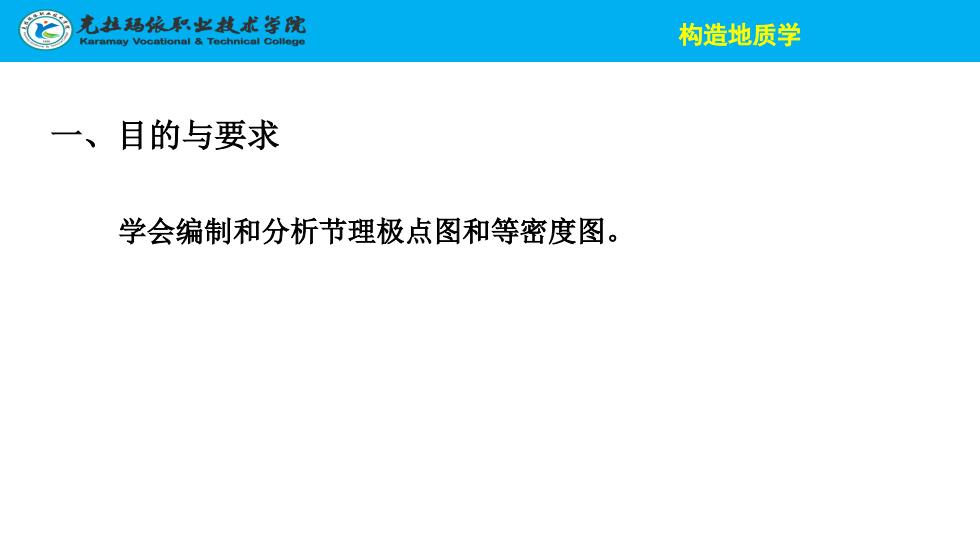

构造地质学 一、目的与要求 学会编制和分析节理极点图和等密度图
无挂语依职女技术学院 Karamay Vocational Technical College 构造地质学 二、实习内容 1、节理极点图的编制 节理极点图通常是在施密特图上编制的，网的圆周方位（0°~360°) 表示倾向，半径方向表示倾角，由圆心到圆周为0°~90°

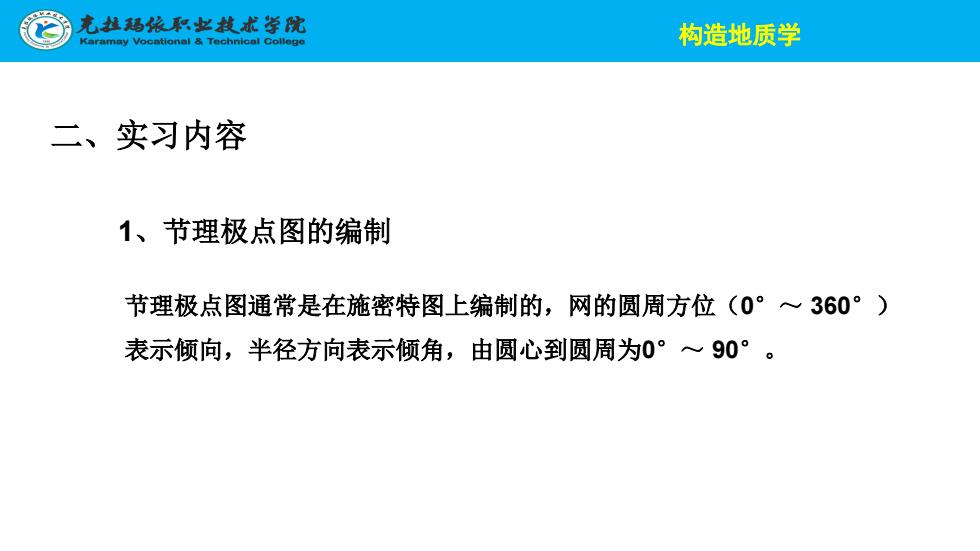

构造地质学 二、实习内容 1、节理极点图的编制 节理极点图通常是在施密特图上编制的，网的圆周方位（0° ～ 360°） 表示倾向，半径方向表示倾角，由圆心到圆周为0° ～ 90°
北娃鹅依职丝装就学院 构造地质学 节理极点图的编制方法： >作图时，把透明纸蒙在网上，标明北方，当确定某一节理倾向后，再转动透明 纸至东西（或南北向）直径上，依其倾角定点，该点称极点，即代表这条节理的 产状。 >网中放射线表示倾向(0°~360°)，同心圆表示倾角（由圆心到圆周为0°~ 90°)。作图时，用透明纸蒙在该网上，投影出相应的极点。 >若产状相同的节理有数条，则在点旁注明条数，把观测点上的节理都分别投成极点， 即成为该观测点的节理极点图

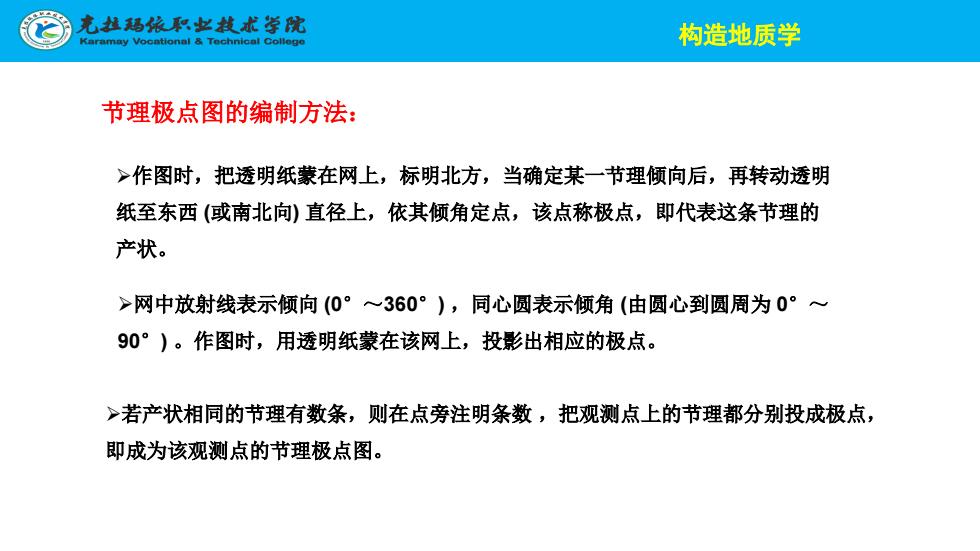

构造地质学 节理极点图的编制方法： ➢作图时，把透明纸蒙在网上，标明北方，当确定某一节理倾向后，再转动透明 纸至东西 (或南北向) 直径上，依其倾角定点，该点称极点，即代表这条节理的 产状。 ➢网中放射线表示倾向 (0°～360°) ，同心圆表示倾角 (由圆心到圆周为 0°～ 90°) 。作图时，用透明纸蒙在该网上，投影出相应的极点。 ➢若产状相同的节理有数条，则在点旁注明条数 ，把观测点上的节理都分别投成极点， 即成为该观测点的节理极点图
元娃超依职女技术学就 Karamay Vocational Technical College 构造地质学 N 330 30o % 20 W210° 90E 240 2100 50° 1800
构造地质学 180 o N E W
