光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 褶皱构造的观察和研究 克拉玛依职业技术学院 石油工程系 2021年3月
构造地质学 褶皱构造的观察和研究 克拉玛依职业技术学院 石油工程系 2021年3月

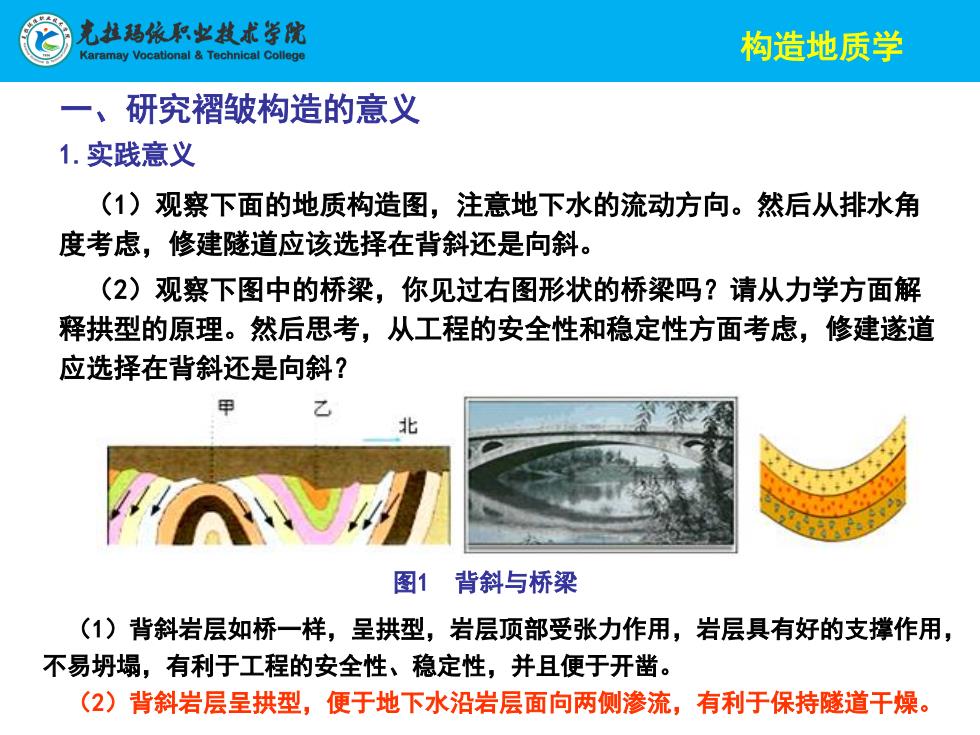

完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 研究褶皱构造的意义 1.实践意义 (1)观察下面的地质构造图，注意地下水的流动方向。然后从排水角 度考虑，修建隧道应该选择在背斜还是向斜。 (2)观察下图中的桥梁，你见过右图形状的桥梁吗？请从力学方面解 释拱型的原理。然后思考，从工程的安全性和稳定性方面考虑，修建遂道 应选择在背斜还是向斜？ 甲 乙 图1背斜与桥梁 ()背斜岩层如桥一样，呈拱型，岩层顶部受张力作用，岩层具有好的支撑作用， 不易坍塌，有利于工程的安全性、稳定性，并且便于开凿。 (2)背斜岩层呈拱型，便于地下水沿岩层面向两侧渗流，有利于保持隧道干燥
构造地质学 （1）观察下面的地质构造图，注意地下水的流动方向。然后从排水角 度考虑，修建隧道应该选择在背斜还是向斜。 （2）观察下图中的桥梁，你见过右图形状的桥梁吗？请从力学方面解 释拱型的原理。然后思考，从工程的安全性和稳定性方面考虑，修建遂道 应选择在背斜还是向斜？ （1）背斜岩层如桥一样，呈拱型，岩层顶部受张力作用，岩层具有好的支撑作用， 不易坍塌，有利于工程的安全性、稳定性，并且便于开凿。 （2）背斜岩层呈拱型，便于地下水沿岩层面向两侧渗流，有利于保持隧道干燥。 一、研究褶皱构造的意义 1.实践意义 图1 背斜与桥梁
光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 分析地质构造剖面图，在提供的五个地点中，选择你认为的最佳的石油 开采地点，并说明你的选择理由。哪一口井最有可能产油或天然气？ -甲 图2褶皱构造 地层中分散的石油，因为石油密谋比水小，经过地壳的褶皱运动，聚 集在背斜中顶部，而向斜底部被水填塞满，而背斜顶部的隔水层以可以防 止油气逸散。故良好的储油构造是背斜构造。故开采石油一般选择在背斜 含油层的顶部附近。 一背斜是良好的储油构造（石油、天然气）
构造地质学 分析地质构造剖面图，在提供的五个地点中，选择你认为的最佳的石油 开采地点，并说明你的选择理由。哪一口井最有可能产油或天然气？ 地层中分散的石油，因为石油密谋比水小，经过地壳的褶皱运动，聚 集在背斜中顶部，而向斜底部被水填塞满，而背斜顶部的隔水层以可以防 止油气逸散。故良好的储油构造是背斜构造。故开采石油一般选择在背斜 含油层的顶部附近。 ——背斜是良好的储油构造（石油、天然气） 隔水层 图2 褶皱构造
完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 研究褶皱构造的意义 2.理论意义 (1)研究褶皱构造的形态、规模、分布、组合特征以及褶皱构造的形 成方式和时代，对揭示一个地区地质构造的形成规律和发展历史具有重要 意义。 (2)褶皱构造的幅度和规模，反映了当时地质作用的强度和方式，它 们对于矿产的形成和富集有明显的控制作用，因此，查明其特征又是寻找 油气和其他矿产的重要条件。 油气勘探早期出现的“背斜理论”即是人们当时对背斜与油气之间具 有密切联系的客观规律的总结。 研究褶皱构造具有重要的理论与实际意义
构造地质学 2.理论意义 （1）研究褶皱构造的形态、规模、分布、组合特征以及褶皱构造的形 成方式和时代，对揭示一个地区地质构造的形成规律和发展历史具有重要 意义。 （2）褶皱构造的幅度和规模，反映了当时地质作用的强度和方式，它 们对于矿产的形成和富集有明显的控制作用，因此，查明其特征又是寻找 油气和其他矿产的重要条件。 油气勘探早期出现的“背斜理论”即是人们当时对背斜与油气之间具 有密切联系的客观规律的总结。 研究褶皱构造具有重要的理论与实际意义。 一、研究褶皱构造的意义

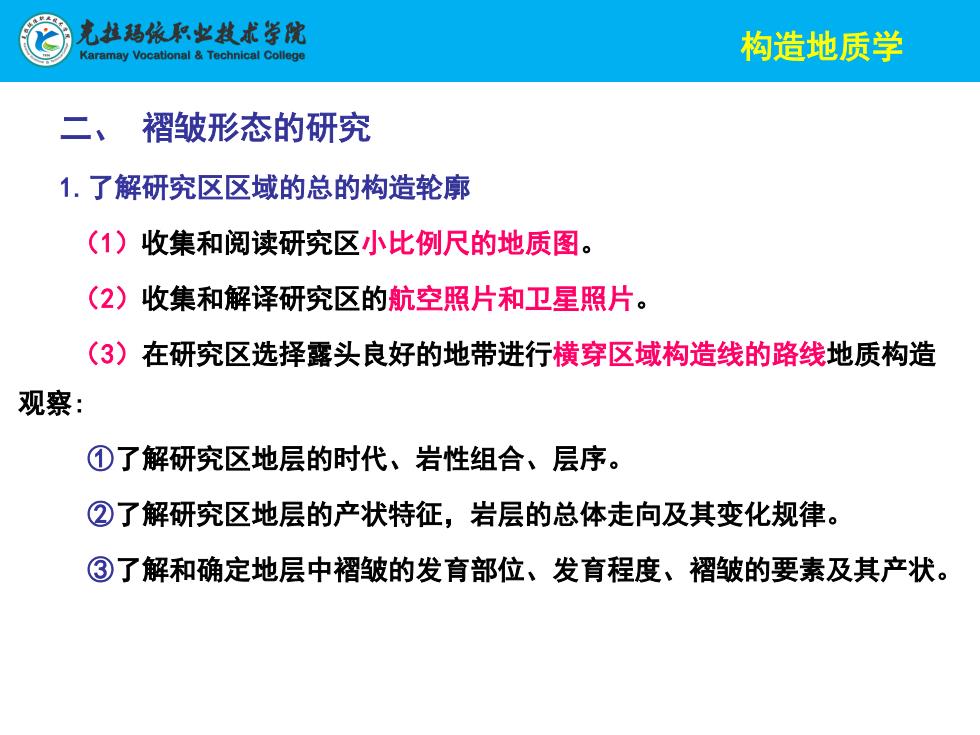

光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 二、 褶皱形态的研究 1.了解研究区区域的总的构造轮廓 (1)收集和阅读研究区小比例尺的地质图。 (2)收集和解译研究区的航空照片和卫星照片。 (3)在研究区选择露头良好的地带进行横穿区域构造线的路线地质构造 观察： ①了解研究区地层的时代、岩性组合、层序。 ②了解研究区地层的产状特征，岩层的总体走向及其变化规律。 ③了解和确定地层中褶皱的发育部位、发育程度、褶皱的要素及其产状
构造地质学 二、 褶皱形态的研究 1.了解研究区区域的总的构造轮廓 （1）收集和阅读研究区小比例尺的地质图。 （2）收集和解译研究区的航空照片和卫星照片。 （3）在研究区选择露头良好的地带进行横穿区域构造线的路线地质构造 观察: ①了解研究区地层的时代、岩性组合、层序。 ②了解研究区地层的产状特征，岩层的总体走向及其变化规律。 ③了解和确定地层中褶皱的发育部位、发育程度、褶皱的要素及其产状
