充挂超依职出技术学院 Karamay Vocational Technical College 构造地质学 实习目的 1.掌握在地质图上分析断层和描述断层的基本方法； 2.学会在地质图上求断层产状及断距
构造地质学 1. 掌握在地质图上分析断层和描述断层的基本方法； 2. 学会在地质图上求断层产状及断距。 实习目的

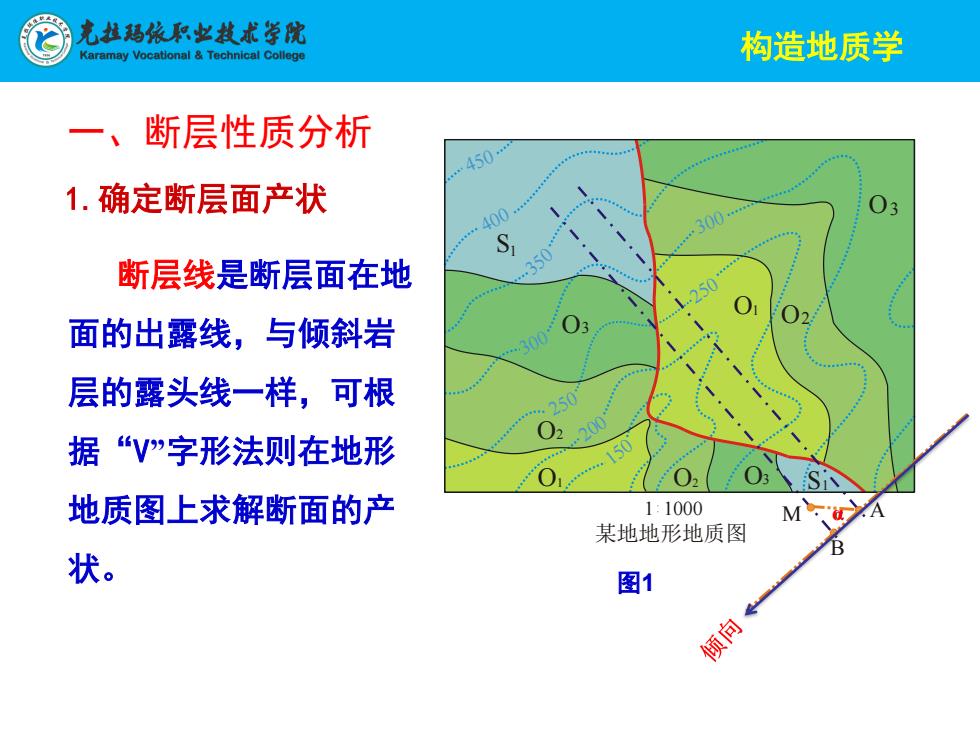

光挂移依职出技术学优 Karamay Vocational Technical College 构造地质学 一、断层性质分析 450 1.确定断层面产状 400. 3 S 断层线是断层面在地 面的出露线，与倾斜岩 层的露头线一样，可根 250 02 据“V”字形法则在地形 150 地质图上求解断面的产 1:1000 M 某地地形地质图 B 状。 图1 倾向
构造地质学 一、断层性质分析 1.确定断层面产状 1 1000 450 400 350 300 250 200 150 300 250 S1 O3 O2 O1 O2 O3 S1 O3 O2 O1 倾向 某地地形地质图 A B M 断层线是断层面在地 面的出露线，与倾斜岩 层的露头线一样，可根 据“V”字形法则在地形 地质图上求解断面的产 状。 α 图1
完丛超依职出技术学院 Karamay Vocational Technical College 构造地质学 断层性质分析 2.确定断层两盘相对运动方向 走向断层（纵断层)断面附近老地层一侧上升。 但当断面倾向与地层倾向一致，且断面倾角小于地层倾 角，或地层倒转时，则新地层一侧是上升盘。 E C K D S C D 剖面图 剖面图 图2老地层一侧上升 图3新地层一侧上升
构造地质学 T P C D S P C D S S D C P T P T J K J E E 剖面图 剖面图 图2 老地层一侧上升 2.确定断层两盘相对运动方向 走向断层（纵断层）断面附近老地层一侧上升。 但当断面倾向与地层倾向一致，且断面倾角小于地层倾 角，或地层倒转时，则新地层一侧是上升盘。 T P C D S P C D S S D C P T P T J K J E E 剖面图 剖面图 图3 新地层一侧上升 一、断层性质分析

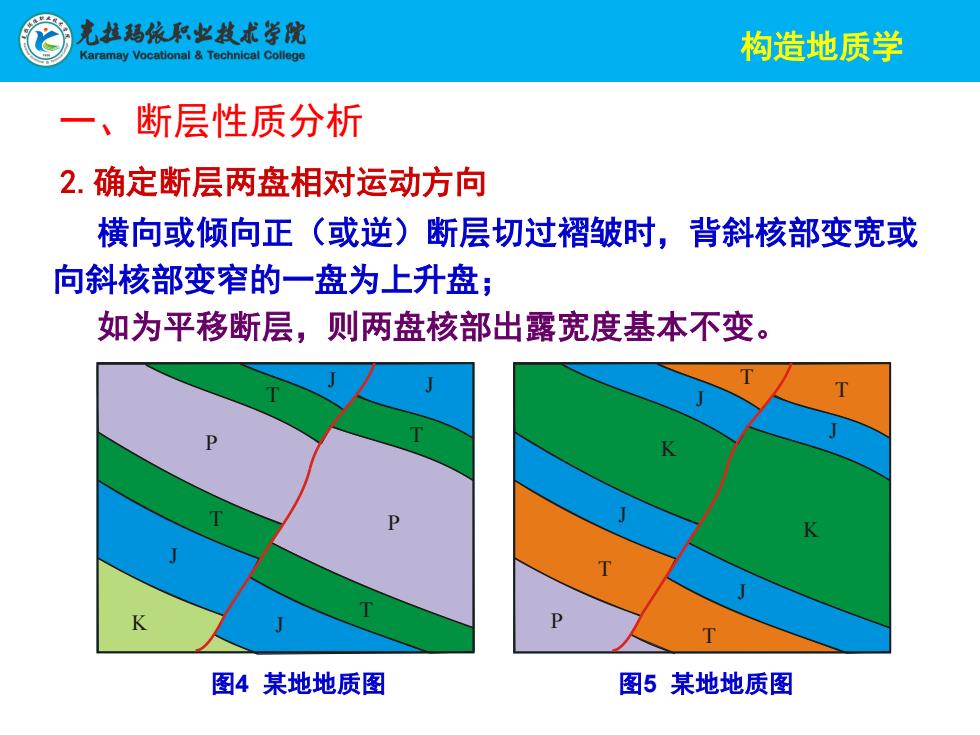

光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 断层性质分析 2.确定断层两盘相对运动方向 横向或倾向正（或逆)断层切过褶皱时，背斜核部变宽或 向斜核部变窄的一盘为上升盘； 如为平移断层，则两盘核部出露宽度基本不变。 K T 图4某地地质图 图5某地地质图
构造地质学 J J J J P P T T T T K J J J J P T T T T K K 图4 某地地质图 图5 某地地质图 横向或倾向正（或逆）断层切过褶皱时，背斜核部变宽或 向斜核部变窄的一盘为上升盘； 如为平移断层，则两盘核部出露宽度基本不变。 2.确定断层两盘相对运动方向 一、断层性质分析
