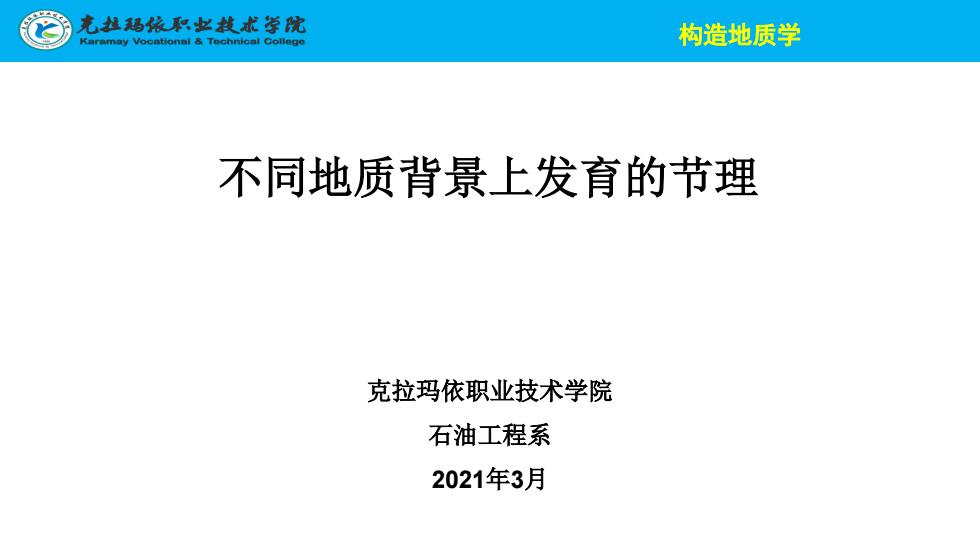

北娃玛依职虹装北学院 构造地质学 不同地质背景上发育的节理 克拉玛依职业技术学院 石油工程系 2021年3月
构造地质学 不同地质背景上发育的节理 克拉玛依职业技术学院 石油工程系 2021年3月

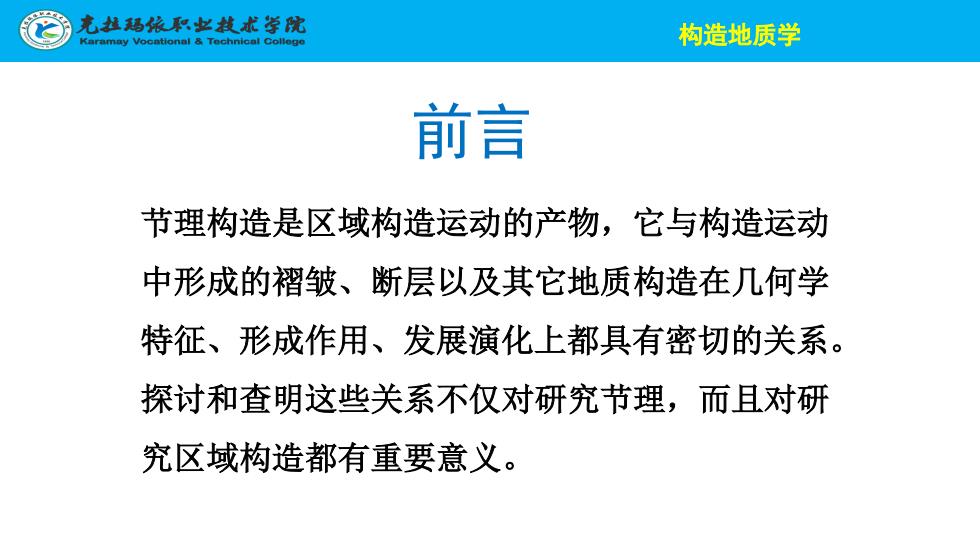

儿丝鹅依职出战北学院 构造地质学 前言 节理构造是区域构造运动的产物，它与构造运动 中形成的褶皱、断层以及其它地质构造在几何学 特征、形成作用、发展演化上都具有密切的关系。 探讨和查明这些关系不仅对研究节理，而且对研 究区域构造都有重要意义
构造地质学 前言 节理构造是区域构造运动的产物，它与构造运动 中形成的褶皱、断层以及其它地质构造在几何学 特征、形成作用、发展演化上都具有密切的关系。 探讨和查明这些关系不仅对研究节理，而且对研 究区域构造都有重要意义

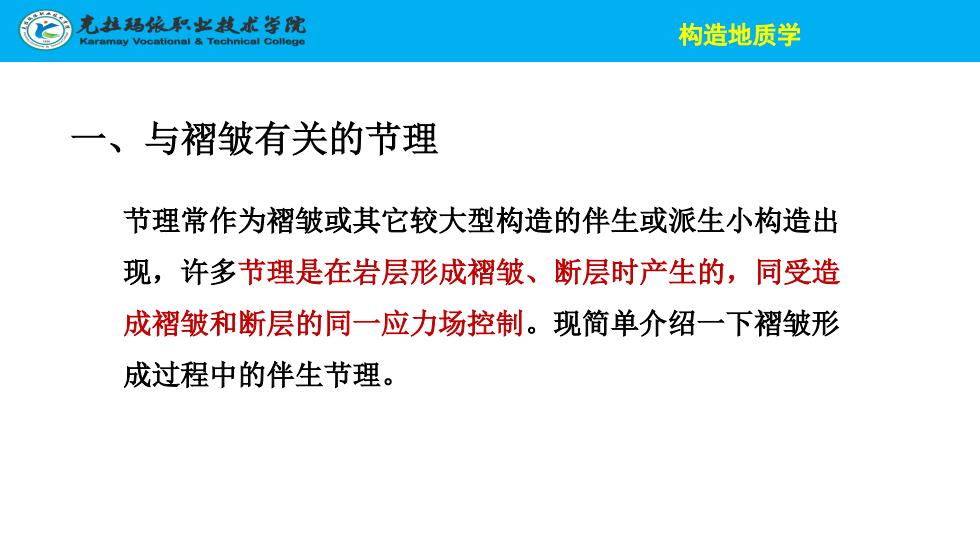

无挂语依职女技术学院 Karamay Voontional Technical College 构造地质学 、与褶皱有关的节理 节理常作为褶皱或其它较大型构造的伴生或派生小构造出 现，许多节理是在岩层形成褶皱、断层时产生的，同受造 成褶皱和断层的同一应力场控制。现简单介绍一下褶皱形 成过程中的伴生节理
构造地质学 节理常作为褶皱或其它较大型构造的伴生或派生小构造出 现，许多节理是在岩层形成褶皱、断层时产生的，同受造 成褶皱和断层的同一应力场控制。现简单介绍一下褶皱形 成过程中的伴生节理。 一、与褶皱有关的节理

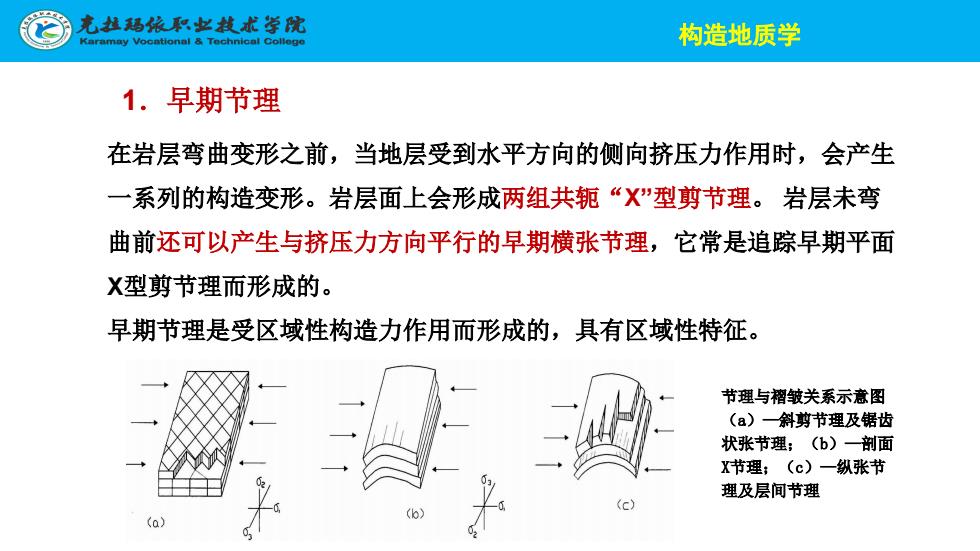

北娃鹅依职丝装就学院 构造地质学 1.早期节理 在岩层弯曲变形之前，当地层受到水平方向的侧向挤压力作用时，会产生 一系列的构造变形。岩层面上会形成两组共轭“X”型剪节理。岩层未弯 曲前还可以产生与挤压力方向平行的早期横张节理，它常是追踪早期平面 X型剪节理而形成的。 早期节理是受区域性构造力作用而形成的，具有区域性特征。 节理与褶皱关系示意图 (a)一斜剪节理及锯齿 状张节理；(b)一剖面 X节理；(c)一纵张节 理及层间节理 (》 (0
构造地质学 1．早期节理 在岩层弯曲变形之前，当地层受到水平方向的侧向挤压力作用时，会产生 一系列的构造变形。岩层面上会形成两组共轭“X”型剪节理。 岩层未弯 曲前还可以产生与挤压力方向平行的早期横张节理，它常是追踪早期平面 X型剪节理而形成的。 早期节理是受区域性构造力作用而形成的，具有区域性特征。 节理与褶皱关系示意图 （a）—斜剪节理及锯齿 状张节理；（b）—剖面 X节理；（c）—纵张节 理及层间节理

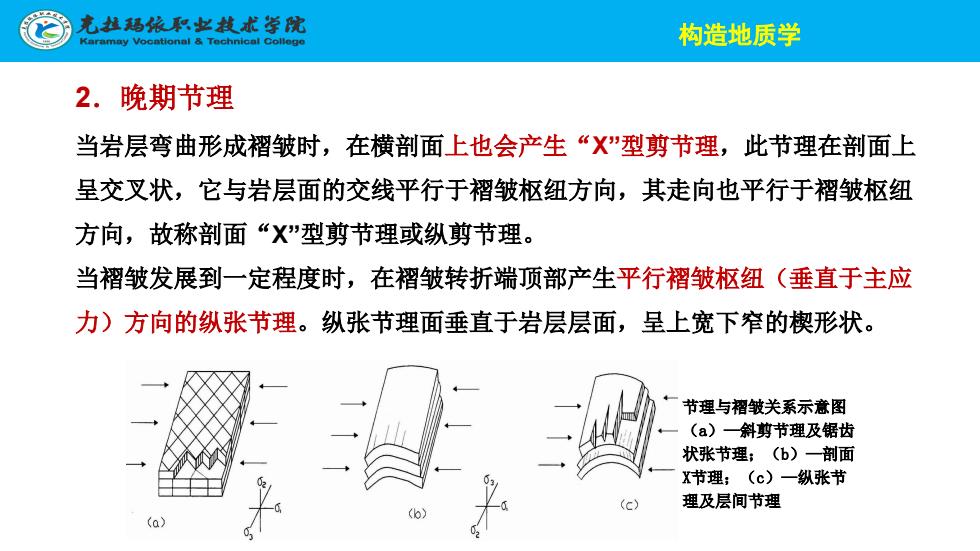

娃语依职女技水学院 Karamay Voontional Technical College 构造地质学 2.晚期节理 当岩层弯曲形成褶皱时，在横剖面上也会产生“X”型剪节理，此节理在剖面上 呈交叉状，它与岩层面的交线平行于褶皱枢纽方向，其走向也平行于褶皱枢纽 方向，故称剖面“X”型剪节理或纵剪节理。 当褶皱发展到一定程度时，在褶皱转折端顶部产生平行褶皱枢纽（垂直于主应 力)方向的纵张节理。纵张节理面垂直于岩层层面，呈上宽下窄的楔形状。 节理与稻皱关系示意图 (a)一斜剪节理及锯齿 状张节理；(b)一剖面 X节理；（c)一纵张节 (c) 理及层间节理 (0】
构造地质学 当岩层弯曲形成褶皱时，在横剖面上也会产生“X”型剪节理，此节理在剖面上 呈交叉状，它与岩层面的交线平行于褶皱枢纽方向，其走向也平行于褶皱枢纽 方向，故称剖面“X”型剪节理或纵剪节理。 当褶皱发展到一定程度时，在褶皱转折端顶部产生平行褶皱枢纽（垂直于主应 力）方向的纵张节理。纵张节理面垂直于岩层层面，呈上宽下窄的楔形状。 节理与褶皱关系示意图 （a）—斜剪节理及锯齿 状张节理；（b）—剖面 X节理；（c）—纵张节 理及层间节理 2．晚期节理
