娃超依职比拔水学院 Karamay Voontional Technical College 构造地质学 裂缝的井下识别和研究 克拉玛依职业技术学院 石油工程系 2021年3月
构造地质学 裂缝的井下识别和研究 克拉玛依职业技术学院 石油工程系 2021年3月
儿丝鹅依职出战北学院 构造地质学 前言 裂缝的井下识别是利用不同的方法，采用多种信息，综合分析和描述 储层中裂缝的特征及其空间分布；裂缝的井下研究是用数学公式表示， 定量分析裂缝的分布和产状，评价及预测储层裂缝对地下流体流动特 征的影响
构造地质学 裂缝的井下识别是利用不同的方法，采用多种信息，综合分析和描述 储层中裂缝的特征及其空间分布；裂缝的井下研究是用数学公式表示， 定量分析裂缝的分布和产状，评价及预测储层裂缝对地下流体流动特 征的影响。 前言

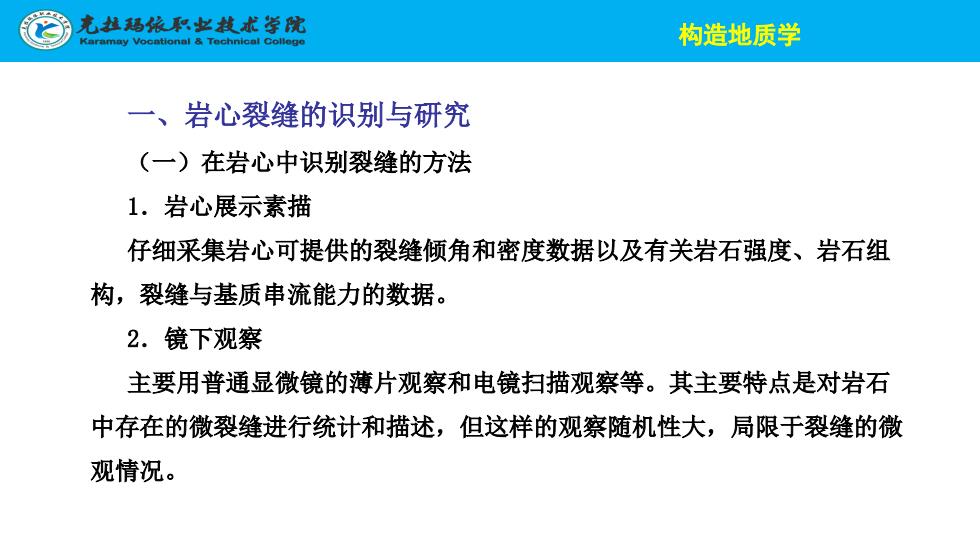

无挂语依职女技术学院 Karamay Vocational Technical College 构造地质学 一、岩心裂缝的识别与研究 (一)在岩心中识别裂缝的方法 1.岩心展示素描 仔细采集岩心可提供的裂缝倾角和密度数据以及有关岩石强度、岩石组 构，裂缝与基质串流能力的数据。 2.镜下观察 主要用普通显微镜的薄片观察和电镜扫描观察等。其主要特点是对岩石 中存在的微裂缝进行统计和描述，但这样的观察随机性大，局限于裂缝的微 观情况
构造地质学 一、岩心裂缝的识别与研究 （一）在岩心中识别裂缝的方法 1．岩心展示素描 仔细采集岩心可提供的裂缝倾角和密度数据以及有关岩石强度、岩石组 构，裂缝与基质串流能力的数据。 2．镜下观察 主要用普通显微镜的薄片观察和电镜扫描观察等。其主要特点是对岩石 中存在的微裂缝进行统计和描述，但这样的观察随机性大，局限于裂缝的微 观情况
儿丝鹅依职出战水学院 构造地质学 3.井下照相 小型的井下照相机和电视摄象机可用于井身照相。这些相片 又可提供岩石物理特征的直接信息，例如孔径、层面、裂缝、 断层。若配置定向装置，井下照相能提供于定向取心相同的裂 缝全方位资料。这些资料对于完整地了解裂缝性储集层是很重 要的
构造地质学 3．井下照相 小型的井下照相机和电视摄象机可用于井身照相。这些相片 又可提供岩石物理特征的直接信息，例如孔径、层面、裂缝、 断层。若配置定向装置，井下照相能提供于定向取心相同的裂 缝全方位资料。这些资料对于完整地了解裂缝性储集层是很重 要的
无挂语依职女技术学院 Karamay Vocational Technical College 构造地质学 4.膨胀式封隔器 压痕封隔器是包裹有软韧材料的囊状物，把未受压的封隔器放在井中目的 层段，然后加压。由于封隔器的软包皮被压向井身，从而它就与井眼的皱纹 (包括裂缝)相吻合。然后释放封隔器的压力，并把它从井眼中取出，就可以 通过观察封隔器的外皮了解有关井身包括裂缝系统的物理特征。但是这种方法 用于探测天然的储集层裂缝时，由于在许多裂缝性地层中，很大或不规则的井 眼会引起封隔器的过分膨胀以致破裂。该方法的可靠性需慎重
构造地质学 4．膨胀式封隔器 压痕封隔器是包裹有软韧材料的囊状物，把未受压的封隔器放在井中目的 层段，然后加压。由于封隔器的软包皮被压向井身，从而它就与井眼的皱纹 （包括裂缝）相吻合。然后释放封隔器的压力，并把它从井眼中取出，就可以 通过观察封隔器的外皮了解有关井身包括裂缝系统的物理特征。但是这种方法 用于探测天然的储集层裂缝时，由于在许多裂缝性地层中，很大或不规则的井 眼会引起封隔器的过分膨胀以致破裂。该方法的可靠性需慎重
