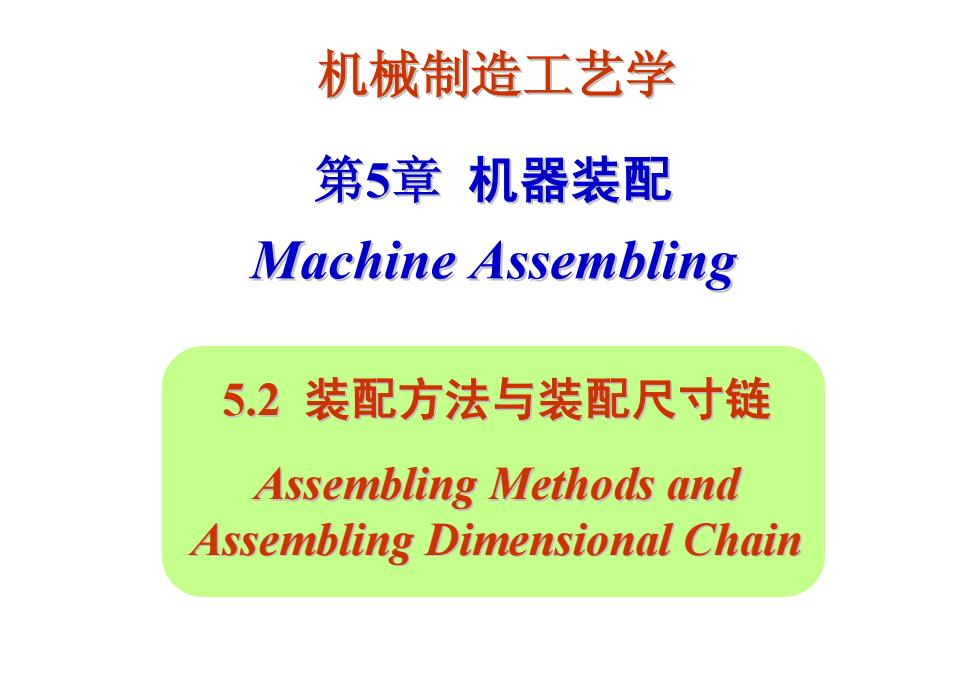

机械制造工艺学第5章机器装配Machine Assembling5.2装配方法与装配尺寸链Assembling Methods andAssembling Dimensional Chain
第5章 机器装配 Machine Assembling 5.2 装配方法与装配尺寸链 Assembling Methods and Assembling Dimensional Chain 机械制造工艺学

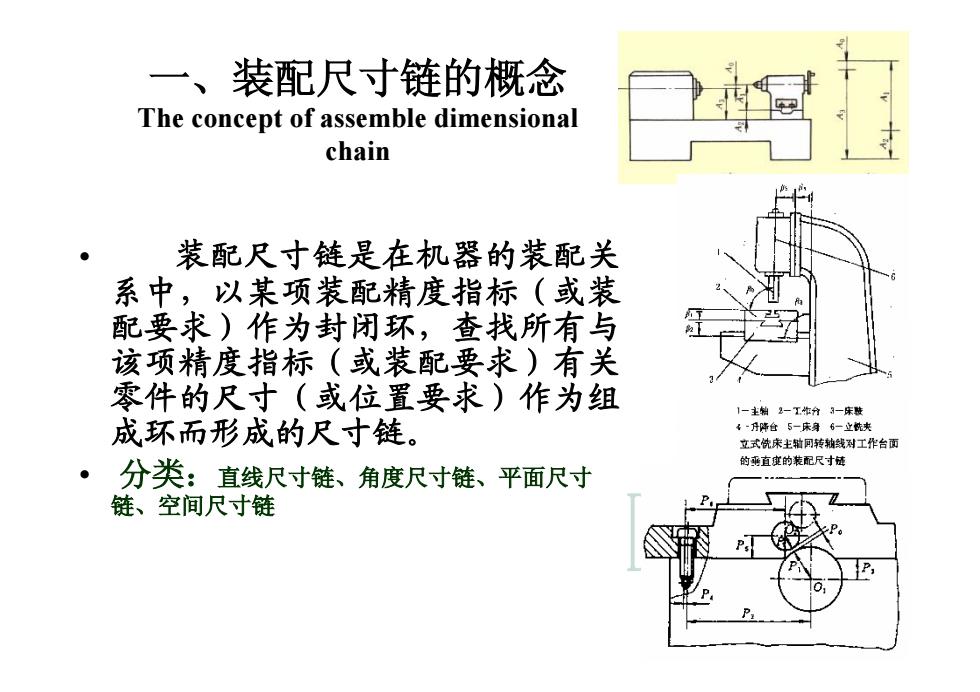

装配尺寸链的概念The concept of assemble dimensionalchain装配尺寸链是在机器的装配关系中，以某项装配精度指标（或装配要求）作为封闭环，查找所有与该项精度指标（或装配要求）有关零件的尺寸（或位置要求）作为组一主轴2一工作3一床肢4月降台5一床身6一止洗夹成环而形成的尺寸链。立式洗床主辅同转轴线对工作台面的需直建的装配尺寸链分类：直线尺寸链、角度尺寸链、平面尺寸链、空间尺寸链
一、装配尺寸链的概念 The concept of assemble dimensional chain • 装配尺寸链是在机器的装配关 系中，以某项装配精度指标（或装 配要求）作为封闭环，查找所有与 该项精度指标（或装配要求）有关 零件的尺寸（或位置要求）作为组 成环而形成的尺寸链。 • 分类：直线尺寸链、角度尺寸链、平面尺寸 链、空间尺寸链

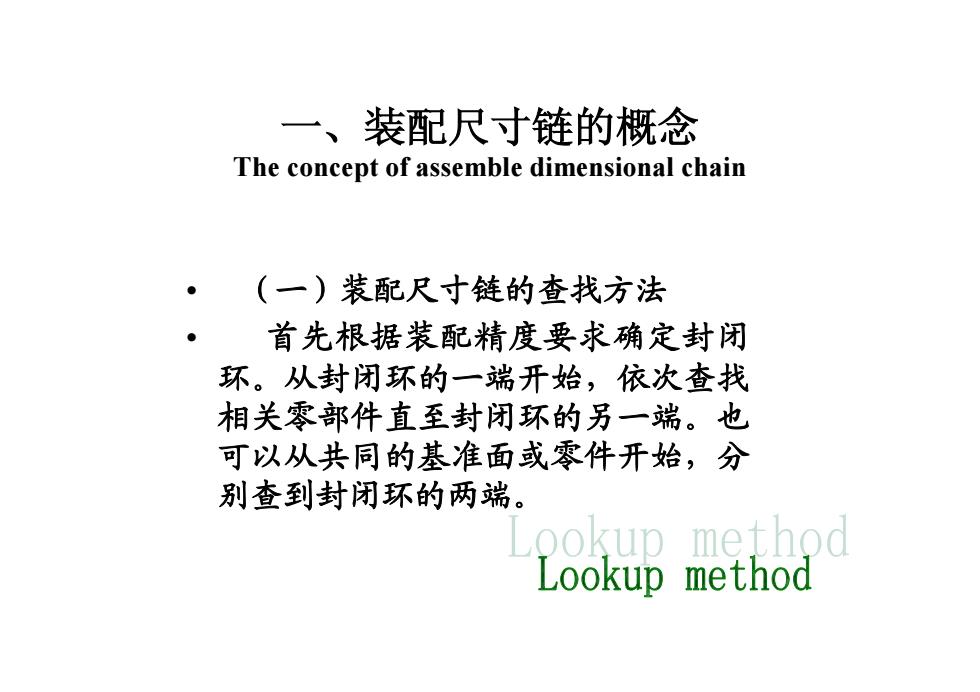

一、装配尺寸链的概念The conceptof assembledimensional chain（一）装配尺寸链的查找方法首先根据装配精度要求确定封闭环。从封闭环的一端开始，依次查找相关零部件直至封闭环的另一端。也可以从共同的基准面或零件开始，分别查到封闭环的两端。Lookup methodLookup method
一、装配尺寸链的概念 The concept of assemble dimensional chain • （一）装配尺寸链的查找方法 • 首先根据装配精度要求确定封闭 环。从封闭环的一端开始，依次查找 相关零部件直至封闭环的另一端。也 可以从共同的基准面或零件开始，分 别查到封闭环的两端

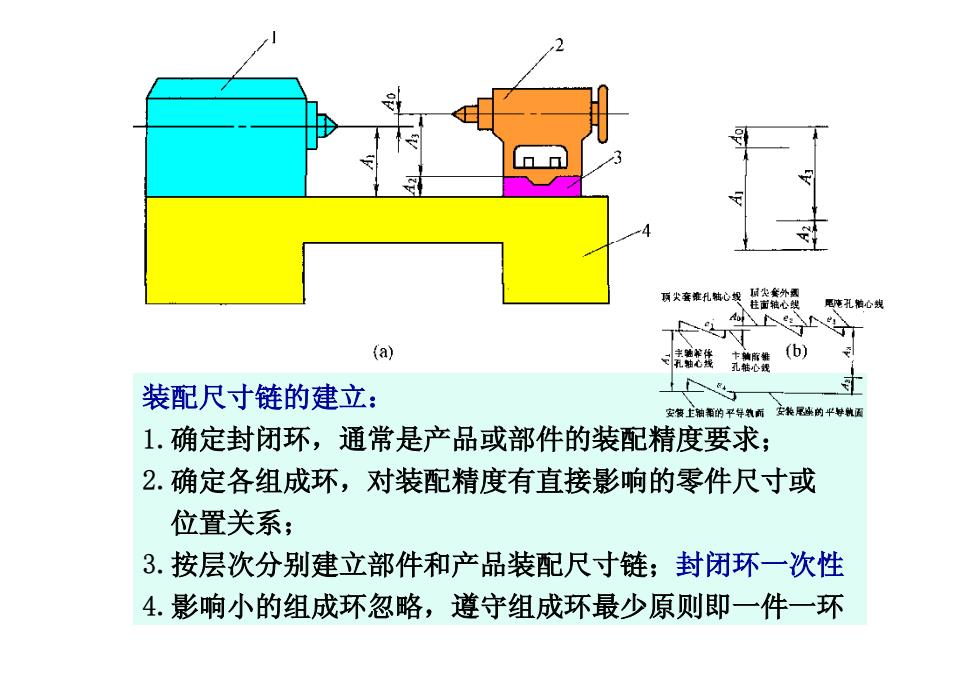

环尖套外医顶尖套维孔轴心圾甩孔轴心线往面轴心线AoN下(b)(a)手十轴前维孔轴心线孔轴心线可装配尺寸链的建立：安餐上轴新的平等面安装尾坐的平辣面1.确定封闭环，通常是产品或部件的装配精度要求；2.确定各组成环，对装配精度有直接影响的零件尺寸或位置关系；3.按层次分别建立部件和产品装配尺寸链：封闭环一次性4.影响小的组成环忽略，遵守组成环最少原则即一件一环
产品的装配精度与零部件制造精度直接相关，而零部件 精度等级及偏差是通过解算装配尺寸链来确定。 装配尺寸链：各有关零件装配尺寸所组成的尺寸链 装配尺寸链的建立： 1.确定封闭环，通常是产品或部件的装配精度要求； 2.确定各组成环，对装配精度有直接影响的零件尺寸或 位置关系； 3.按层次分别建立部件和产品装配尺寸链；封闭环一次性 4.影响小的组成环忽略，遵守组成环最少原则即一件一环

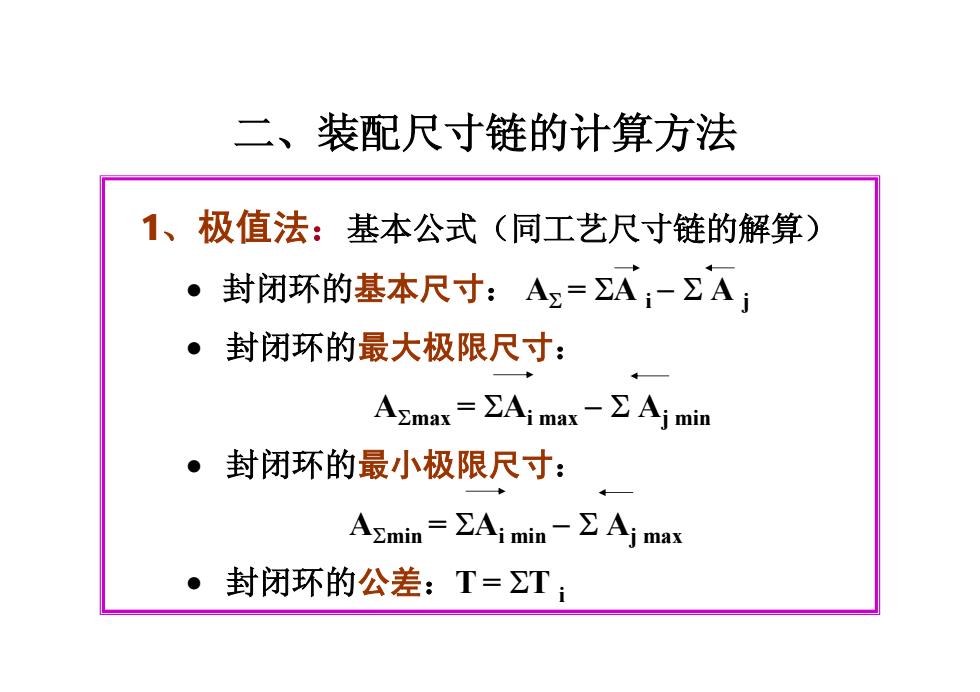

二、装配尺寸链的计算方法1、极值法：基本公式（同工艺尺寸链的解算）·封闭环的基本尺寸：A,=ZA,-A封闭环的最大极限尺寸Azmax = ZAi max - Z Aj min：封闭环的最小极限尺寸：Azmin = ZAi min - Z Aj max封闭环的公差：T=ZT
二、装配尺寸链的计算方法 1、极值法：基本公式（同工艺尺寸链的解算） · 封闭环的基本尺寸： AS = SA i - S A j · 封闭环的最大极限尺寸： ASmax = SAi max - S Aj min · 封闭环的最小极限尺寸： ASmin = SAi min - S Aj max · 封闭环的公差：T= ST i
