9.1.8逻辑堆栈的操作心S7-200PLC有9层堆栈，用于处理所有逻辑操作。当线路的逻辑复杂时，也可以借助堆栈指令描述。X从堆栈的角度解释ALD与OLD（堆栈动作自动完成）。1.ALD：把逻辑堆栈第一、二级值作“与”操作结果置于栈顶。ALD指令执行后，堆栈下方数据上移一级。2.OLD：把逻辑堆栈第一、二级值作“或”操作，结果置于栈顶。OLD指令执行后，堆栈下方数据上移一级。图9-9

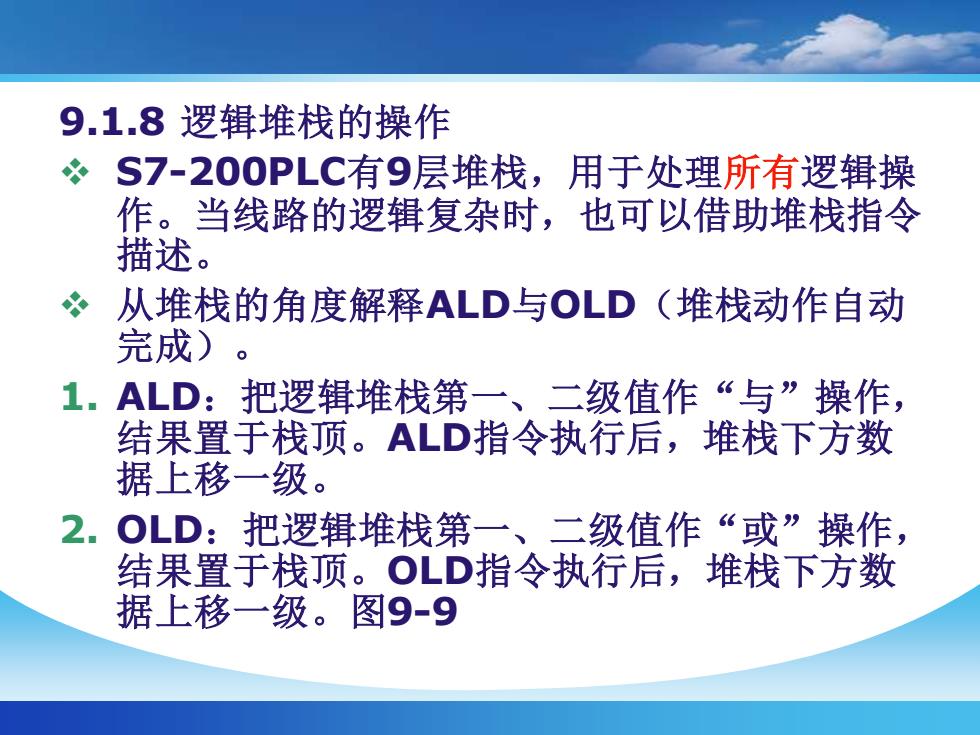

9.1.8 逻辑堆栈的操作 ❖ S7-200PLC有9层堆栈，用于处理所有逻辑操 作。当线路的逻辑复杂时，也可以借助堆栈指令 描述。 ❖ 从堆栈的角度解释ALD与OLD（堆栈动作自动 完成）。 1. ALD：把逻辑堆栈第一、二级值作“与”操作， 结果置于栈顶。ALD指令执行后，堆栈下方数 据上移一级。 2. OLD：把逻辑堆栈第一、二级值作“或”操作， 结果置于栈顶。OLD指令执行后，堆栈下方数 据上移一级。图9-9
逻辑入栈指令LPS：把栈顶值复制后压入堆栈，栈底值压出丢失。在梯形图中，用于生成一条新的母线，其左侧为原来的主控逻辑块，右侧为新的逻辑块。图9-9逻辑读栈指令LRD：将堆栈中第二级的值复制到栈顶，堆栈中没有入栈或出栈操作，只是栈顶的值被第二级的值取代。在梯形图中，当新母线左侧为主控逻辑块时，LPS开始右侧第一个从逻辑块编程，LRD开始第二个以后的从逻辑块编程。图9-9逻辑出栈指令LPP：将栈顶值弹出，原堆栈中各级栈值向上一次弹一级，堆栈第二级的值成为新的栈顶值。在梯形图中，LPP用于LPS产生的新母线右侧最后一个从逻辑模块编程，它在读取完离它最近的LPS压入堆栈内容时复位该条新母线。图9-9

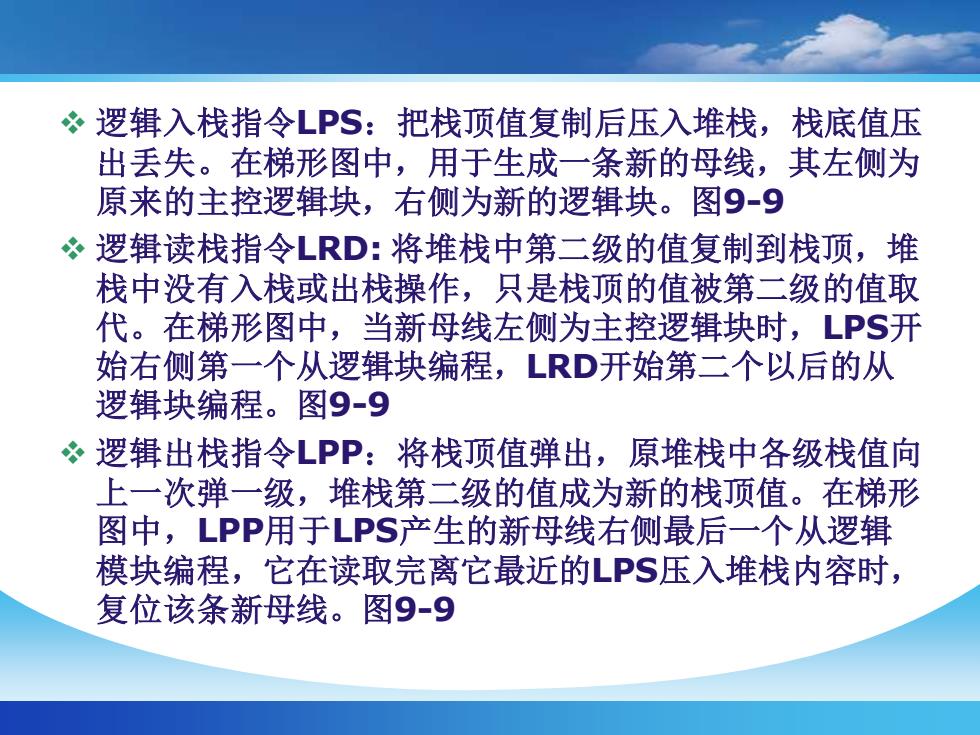

❖ 逻辑入栈指令LPS：把栈顶值复制后压入堆栈，栈底值压 出丢失。在梯形图中，用于生成一条新的母线，其左侧为 原来的主控逻辑块，右侧为新的逻辑块。图9-9 ❖ 逻辑读栈指令LRD: 将堆栈中第二级的值复制到栈顶，堆 栈中没有入栈或出栈操作，只是栈顶的值被第二级的值取 代。在梯形图中，当新母线左侧为主控逻辑块时，LPS开 始右侧第一个从逻辑块编程，LRD开始第二个以后的从 逻辑块编程。图9-9 ❖ 逻辑出栈指令LPP：将栈顶值弹出，原堆栈中各级栈值向 上一次弹一级，堆栈第二级的值成为新的栈顶值。在梯形 图中，LPP用于LPS产生的新母线右侧最后一个从逻辑 模块编程，它在读取完离它最近的LPS压入堆栈内容时， 复位该条新母线。图9-9
从梯形图的角度写指令：图9-10LD10.0LPS（新母线开始第一个逻辑块用LPS）LD10.1010.2ALDQ0.0=LRD（新母线第二个逻辑块用LRD）LD10.3ON10.4ALDQ0.1=LPP（新母线最后一个逻辑块用LPP）A10.5AN10.6Q0.2

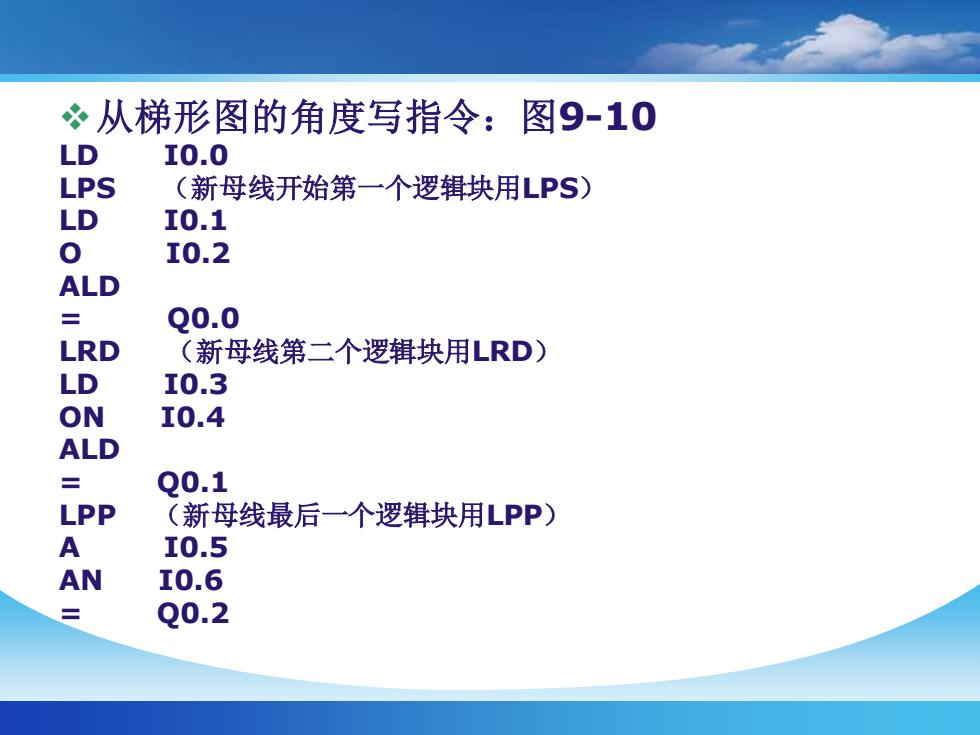

❖从梯形图的角度写指令：图9-10 LD I0.0 LPS （新母线开始第一个逻辑块用LPS） LD I0.1 O I0.2 ALD = Q0.0 LRD （新母线第二个逻辑块用LRD） LD I0.3 ON I0.4 ALD = Q0.1 LPP （新母线最后一个逻辑块用LPP） A I0.5 AN I0.6 = Q0.2
图9-10指令对应堆栈的变化ALD程序执LPSLD I0. 1010.2LRDLD I0. 3LD I0.0行前Q0.0-x10.010.010. 1S1S210.310.0X10.0I0.010.010.0I0.010.010.0X10.0X10.0+fXX....ALDON I0.4LPPA 10.5AN I0.5Q0. 1S4S6S310.0S710.010.010.0xx

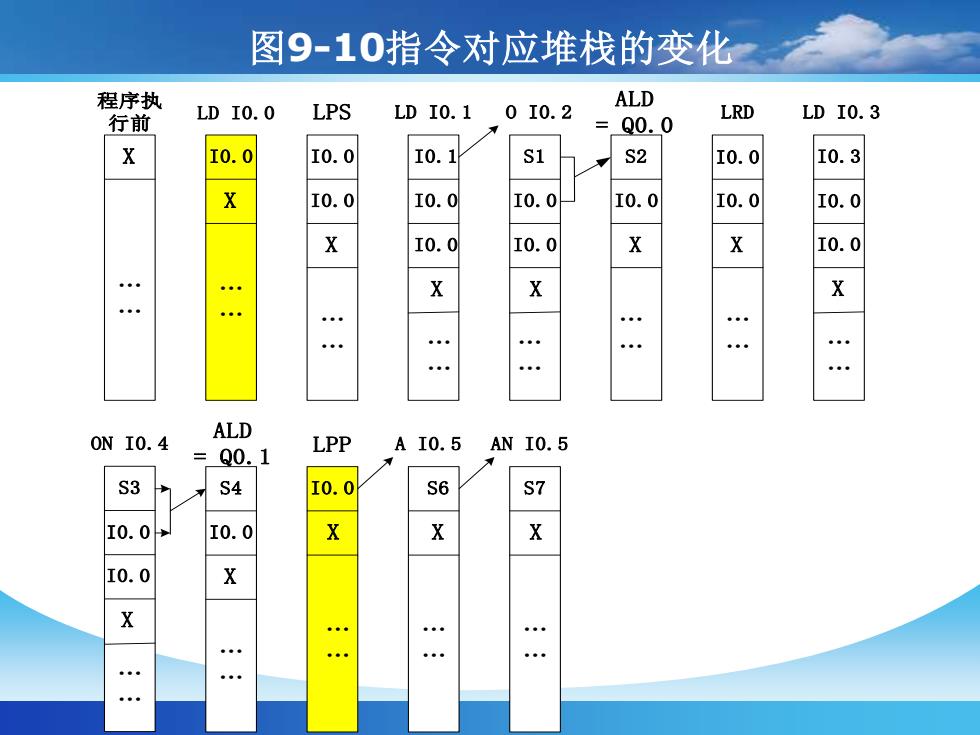

图9-10指令对应堆栈的变化 LD I0.0 程序执 行前 X . . X I0.0 LPS I0.0 I0.0 X . . . . LD I0.1 I0.1 I0.0 I0.0 X O I0.2 S1 I0.0 I0.0 X ALD = Q0.1 S2 I0.0 X . . . . . . LRD I0.0 I0.0 X . . LD I0.3 I0.0 I0.0 X I0.3 ON I0.4 S3 I0.0 I0.0 X ALD = Q0.0 S4 I0.0 X . . . . . . LPP I0.0 X . . A I0.5 S6 X AN I0.5 S7 X . . .
LPS、LPP必须配对使用，它们之间的LRD可以使用多次或不使用。写出下列梯形图对应的指令语句：Q0. 010.010.010. 1Q0. 0())(Q0. 110.210.3()()10. 1Q0. 110. 4Q0.2C10.5)Q0. 310.010. 1Q0.110.610.7Q0. 4人2CJ10.8Q0. 5Q0. 0

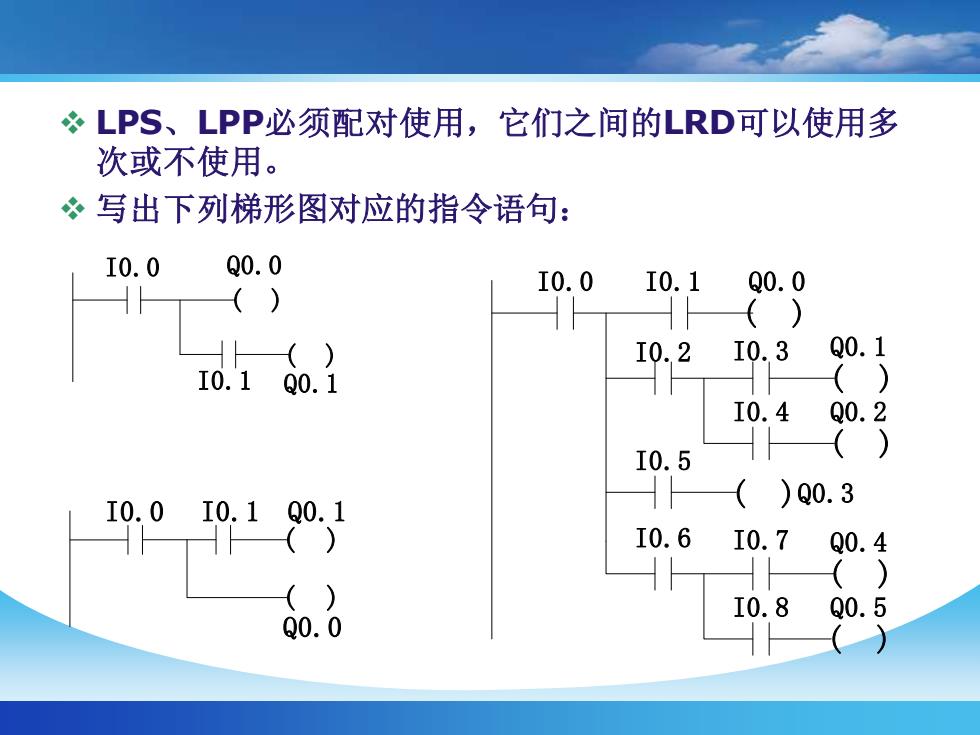

❖ LPS、LPP必须配对使用，它们之间的LRD可以使用多 次或不使用。 ❖ 写出下列梯形图对应的指令语句： ( ) ( ) I0.0 I0.1 Q0.0 Q0.1 ( ) ( ) I0.0 I0.1 Q0.0 Q0.1 ( ) ( ) ( ) ( ) ( ) ( ) I0.0 I0.1 Q0.0 I0.2 I0.3 I0.4 Q0.1 Q0.2 I0.5 Q0.3 I0.6 I0.7 I0.8 Q0.4 Q0.5
