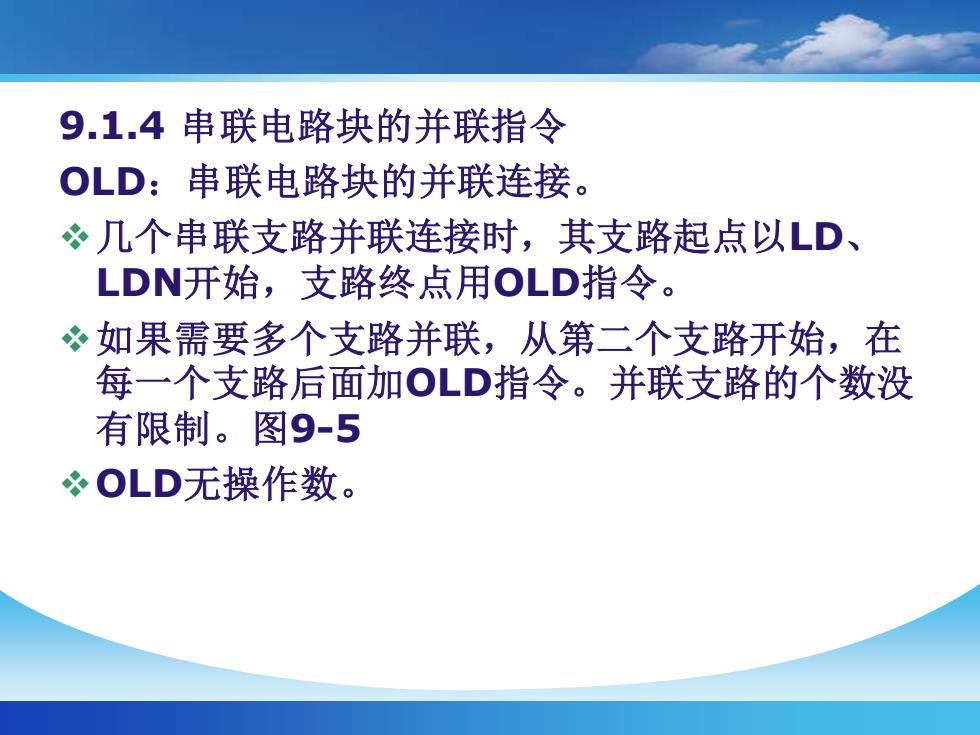

9.1.4串联电路块的并联指令OLD：串联电路块的并联连接。&几个串联支路并联连接时，其支路起点以LD、LDN开始，支路终点用OLD指令。心如果需要多个支路并联，从第二个支路开始，在每一个支路后面加OLD指令。并联支路的个数没有限制。图9-5OLD无操作数
9.1.4 串联电路块的并联指令 OLD：串联电路块的并联连接。 ❖几个串联支路并联连接时，其支路起点以LD、 LDN开始，支路终点用OLD指令。 ❖如果需要多个支路并联，从第二个支路开始，在 每一个支路后面加OLD指令。并联支路的个数没 有限制。图9-5 ❖OLD无操作数

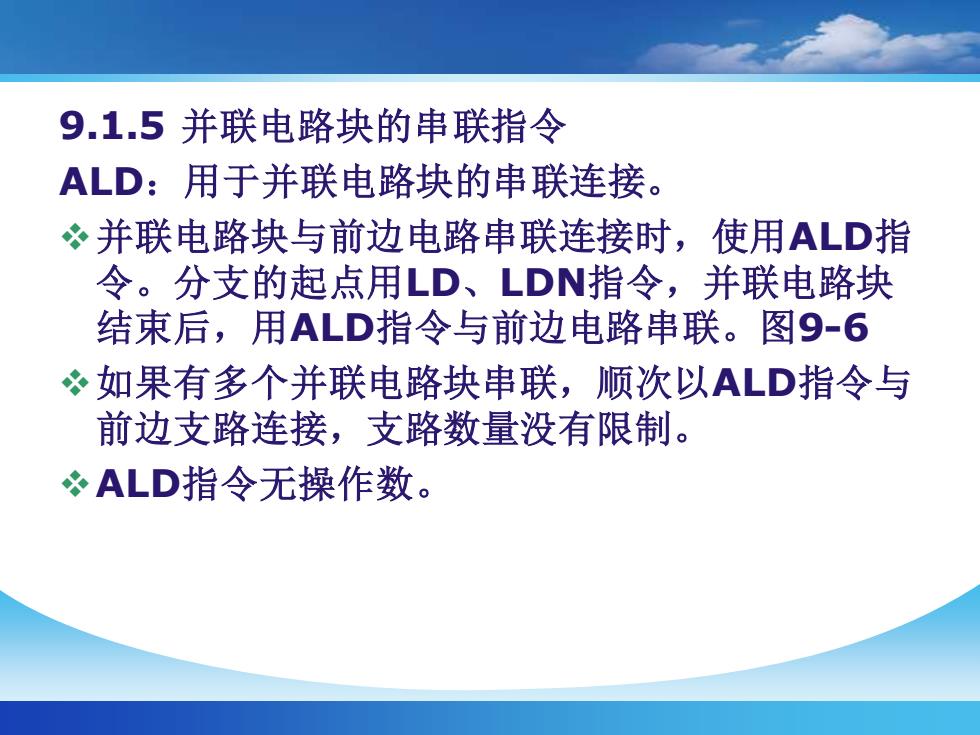

9.1.5并联申路块的串联指令ALD：用于并联电路块的串联连接。并联电路块与前边电路串联连接时，使用ALD指令。分支的起点用LD、LDN指令，并联电路块结束后，用ALD指令与前边电路串联。图9-6心如果有多个并联电路块串联，顺次以ALD指令与前边支路连接，支路数量没有限制。*ALD指令无操作数
9.1.5 并联电路块的串联指令 ALD：用于并联电路块的串联连接。 ❖并联电路块与前边电路串联连接时，使用ALD指 令。分支的起点用LD、LDN指令，并联电路块 结束后，用ALD指令与前边电路串联。图9-6 ❖如果有多个并联电路块串联，顺次以ALD指令与 前边支路连接，支路数量没有限制。 ❖ALD指令无操作数

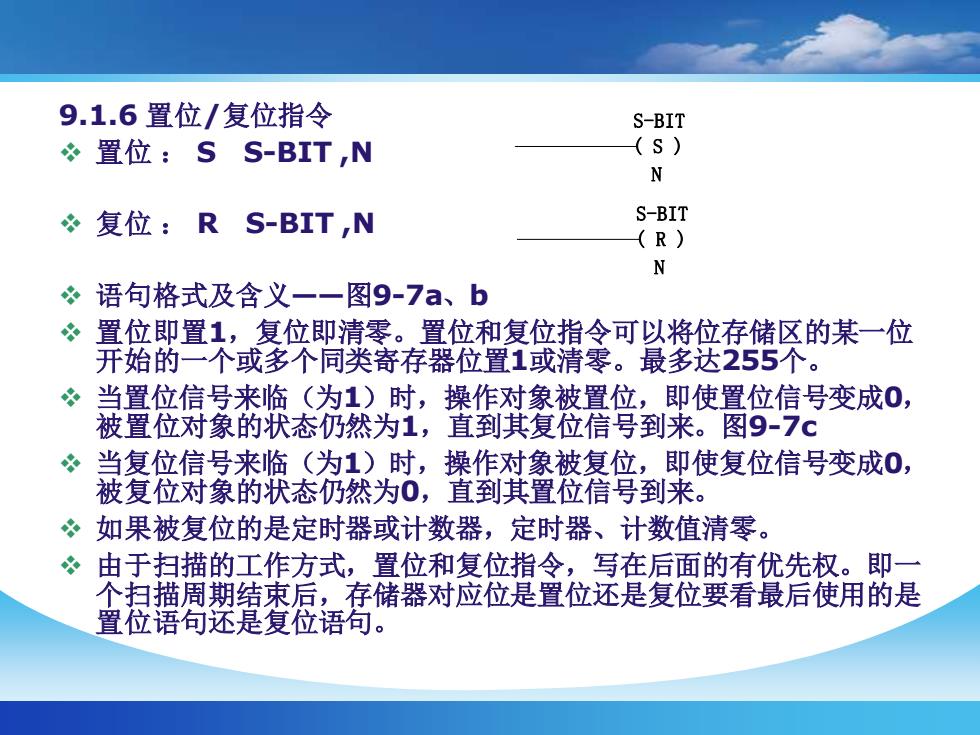

9.1.6置位/复位指令S-BIT(s)置位：SS-BITNNS-BIT复位：RS-BITN(R)N语句格式及含义一一图9-7a、b置位即置1，复位即清零。置位和复位指令可以将位存储区的某一位8开始的一个或多个同类寄存器位置1或清零。最多达255个。当置位信号来临（为1）时，操作对象被置位，即使置位信号变成0，被置位对象的状态仍然为1，直到其复位信号到来。图9-7c当复位信号来临（为1）时，操作对象被复位，即使复位信号变成0X被复位对象的状态仍然为0，直到其置位信号到来。如果被复位的是定时器或计数器，定时器、计数值清零由于扫描的工作方式，置位和复位指令，写在后面的有优先权。即一个扫描周期结束后，存储器对应位是置位还是复位要看最后使用的是置位语句还是复位语句
9.1.6 置位/复位指令 ❖ 置位 ： S S-BIT ,N ❖ 复位 ： R S-BIT ,N ❖ 语句格式及含义——图9-7a、b ❖ 置位即置1，复位即清零。置位和复位指令可以将位存储区的某一位 开始的一个或多个同类寄存器位置1或清零。最多达255个。 ❖ 当置位信号来临（为1）时，操作对象被置位，即使置位信号变成0， 被置位对象的状态仍然为1，直到其复位信号到来。图9-7c ❖ 当复位信号来临（为1）时，操作对象被复位，即使复位信号变成0， 被复位对象的状态仍然为0，直到其置位信号到来。 ❖ 如果被复位的是定时器或计数器，定时器、计数值清零。 ❖ 由于扫描的工作方式，置位和复位指令，写在后面的有优先权。即一 个扫描周期结束后，存储器对应位是置位还是复位要看最后使用的是 置位语句还是复位语句。 ( S ) S-BIT N ( R ) S-BIT N

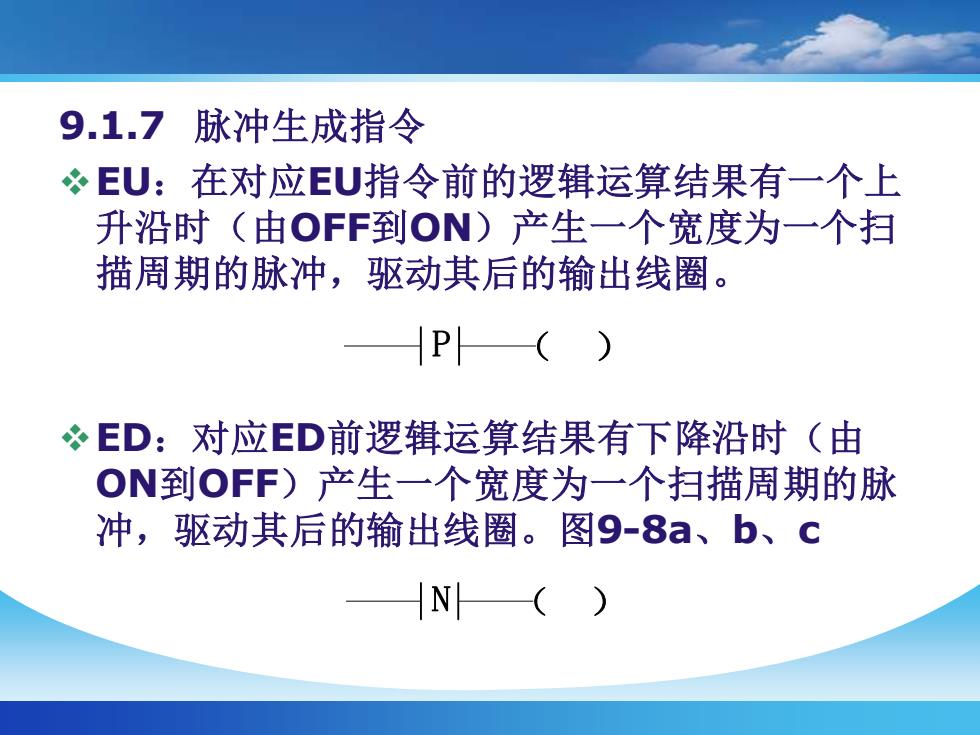

9.1.7月脉冲生成指令*EU：在对应EU指令前的逻辑运算结果有一个上升沿时（由OFF到ON）产生一个宽度为一个扫描周期的脉冲，驱动其后的输出线圈。HP（)心ED：对应ED前逻辑运算结果有下降沿时（由ON到OFF）产生一个宽度为一个扫描周期的脉冲，驱动其后的输出线圈。图9-8a、b、cNH（)
9.1.7 脉冲生成指令 ❖EU：在对应EU指令前的逻辑运算结果有一个上 升沿时（由OFF到ON）产生一个宽度为一个扫 描周期的脉冲，驱动其后的输出线圈。 ❖ED：对应ED前逻辑运算结果有下降沿时（由 ON到OFF）产生一个宽度为一个扫描周期的脉 冲，驱动其后的输出线圈。图9-8a、b、c P （ ） N （ ）

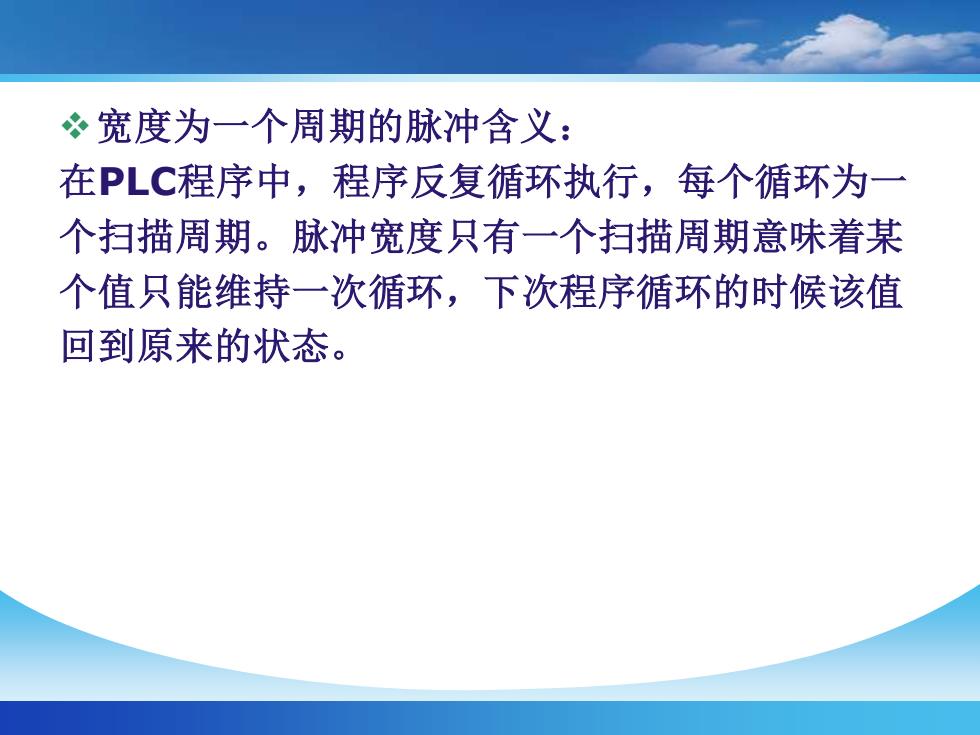

*宽度为一个周期的脉冲含义：在PLC程序中，程序反复循环执行，每个循环为一个扫描周期。脉冲宽度只有一个扫描周期意味着某个值只能维持一次循环，下次程序循环的时候该值回到原来的状态
❖宽度为一个周期的脉冲含义： 在PLC程序中，程序反复循环执行，每个循环为一 个扫描周期。脉冲宽度只有一个扫描周期意味着某 个值只能维持一次循环，下次程序循环的时候该值 回到原来的状态
