9.1.9定时器TON：延时通电定时器（接通延时）。1TON：定时器标识符，表示延时通电定时器：IN：启动电平输入端，数据类型BOOL：PT：时间设定值输入端，数据类型为整型；Tn为定时器编号，如T33表示精度为10ms的接通延时型定时器TnINTONPT
9.1.9 定时器 ❖ TON：延时通电定时器（接通延时）。 1 TON：定时器标识符，表示延时通电定时器；IN：启动 电平输入端，数据类型BOOL ; PT: 时间设定值输入端， 数 据类型为整型；Tn为定时器编号，如T33表示精度为 10ms的接通延时型定时器。 IN PT TON Tn
2定时时间计算：根据定时器编号，确定定时器分辨率（精度）1ms、10ms、100ms（见表8-9），定时时间T=PT*定时器分辨率。如T37，精度100mS，预设值PT为120，定时时间为12000mS。3定时器状态位：存储定时器当前状态，当定时器当前值达到预设值PT时，该位被置为14定时器当前值：存储定时器当前的累计时间，它用16位有符号整数表示，故最大值为32767.定时器的当前值大小是有限的，所以，定时器的计时也是有限的，最大计时值=32767*精度。（1mS、10ms、100ms）定时器的状态位和定时器的当前值都用其编号Tn来表示

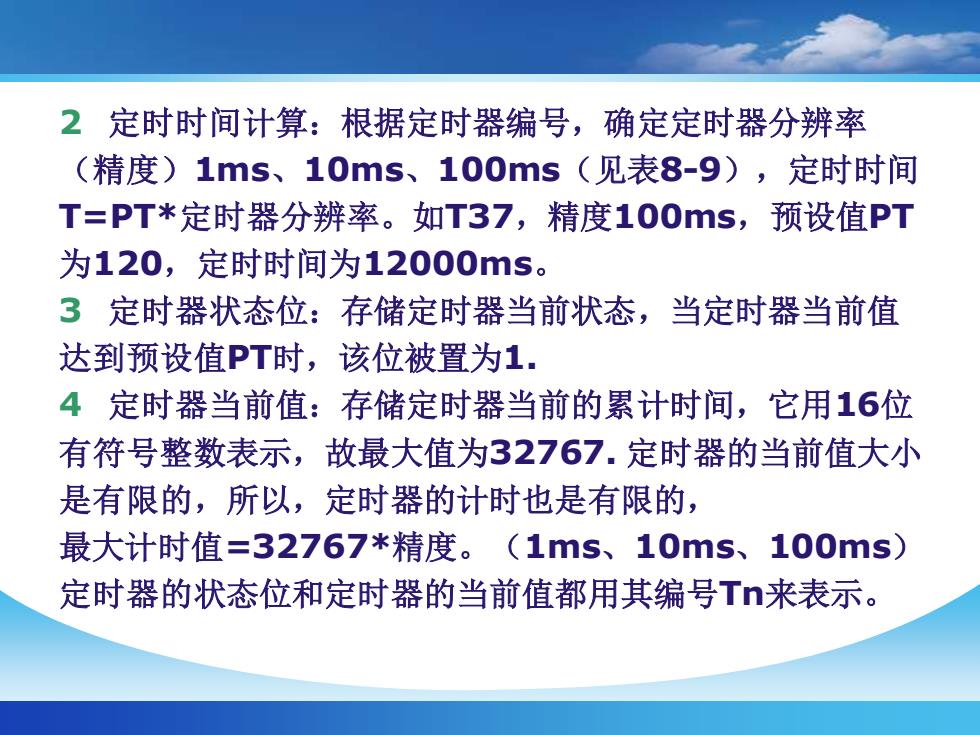

2 定时时间计算：根据定时器编号，确定定时器分辨率 （精度）1ms、10ms、100ms（见表8-9），定时时间 T=PT*定时器分辨率。如T37，精度100ms，预设值PT 为120，定时时间为12000ms。 3 定时器状态位：存储定时器当前状态，当定时器当前值 达到预设值PT时，该位被置为1. 4 定时器当前值：存储定时器当前的累计时间，它用16位 有符号整数表示，故最大值为32767. 定时器的当前值大小 是有限的，所以，定时器的计时也是有限的， 最大计时值=32767*精度。（1ms、10ms、100ms） 定时器的状态位和定时器的当前值都用其编号Tn来表示
5接通延时定时器的工作过程：A当启动信号IN的状态为O时，定时器的当前值为O，定时器状态位也为0，其对应的常开触点打开，常闭触点闭合，定时器没有工作。B当启动信号IN状态从O变成1时，定时器开始工作，每过一个基本时间间隔，定时器的当前值加1.若定时器的当前值大于等于预设值PT时，定时器的状态位由0变成1，常开触点闭合，常闭触点打开。C在定时器当前状态改变后，定时器值继续计时，直到32767才停止计时，当前值也停留在32767，只要当前值大于PT值，定时器状态位就为1D当IN信号从1变成O，则当前值复位为O，状态位也为O当IN信号从0变为1后，维持的时间不足以使当前值达到PT值，定时器状态位不会从零变成1
5 接通延时定时器的工作过程： A 当启动信号IN的状态为0时，定时器的当前值为0，定时 器状态位也为0，其对应的常开触点打开，常闭触点闭合， 定时器没有工作。 B 当启动信号IN状态从0变成1时，定时器开始工作，每过 一个基本时间间隔，定时器的当前值加1.若定时器的当前 值大于等于预设值PT时，定时器的状态位由0变成1，常 开触点闭合，常闭触点打开。 C 在定时器当前状态改变后，定时器值继续计时，直到 32767才停止计时，当前值也停留在32767，只要当前 值大于PT值，定时器状态位就为1. D 当IN信号从1变成0，则当前值复位为0，状态位也为0. 当IN信号从0变为1后，维持的时间不足以使当前值达到 PT值，定时器状态位不会从零变成1
延时通定时器梯形图与指令表，图9-11。6时序图，图9-1178不同精度的定时器刷新（更新计数）方式不同。A1mS：系统每隔1ms刷新一次计数，刷新与扫描周期无关，。因而在扫描周期较长时，一个周期内可能被刷新多次，其当前值在一个扫描周期内不一定保持一致。B10mS：每个扫描周期开始时自动刷新。由于每个扫描周期只刷新一次，故每个扫描周期内，其当前值为常数。假设扫描周期为20ms，每个扫描周期开始，定时器值加2（系统程序中，定时器刷新程序编写在扫描循环开始的位置，见159页图7-5）

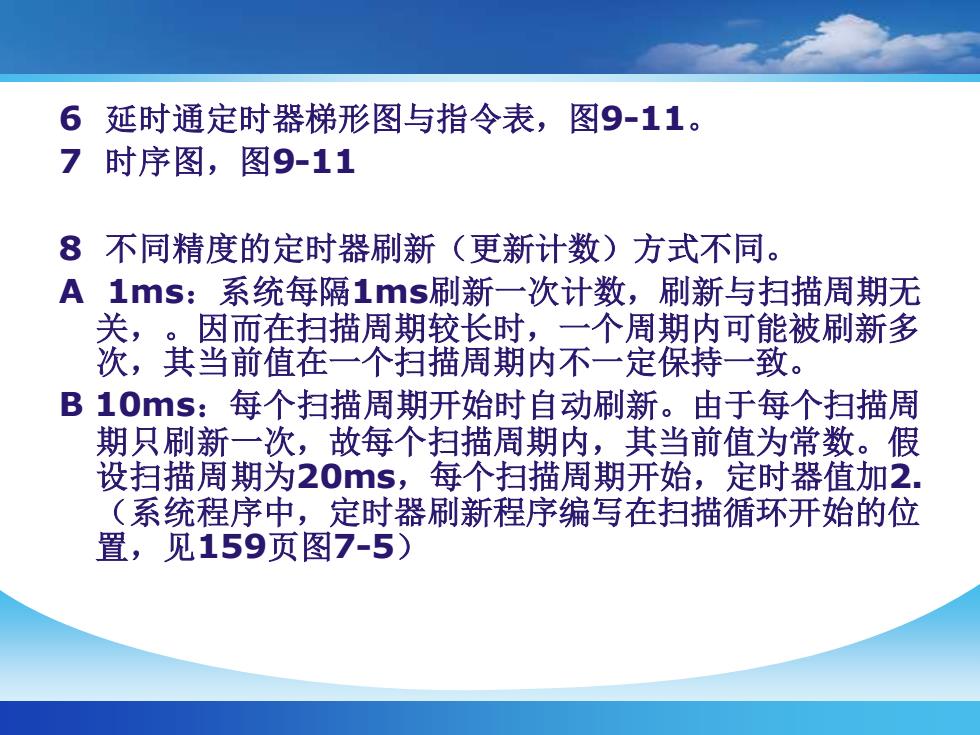

6 延时通定时器梯形图与指令表，图9-11。 7 时序图，图9-11 8 不同精度的定时器刷新（更新计数）方式不同。 A 1ms：系统每隔1ms刷新一次计数，刷新与扫描周期无 关，。因而在扫描周期较长时，一个周期内可能被刷新多 次，其当前值在一个扫描周期内不一定保持一致。 B 10ms：每个扫描周期开始时自动刷新。由于每个扫描周 期只刷新一次，故每个扫描周期内，其当前值为常数。假 设扫描周期为20ms，每个扫描周期开始，定时器值加2. （系统程序中，定时器刷新程序编写在扫描循环开始的位 置，见159页图7-5）
