注意：三相电源之间的相对关系是一定的，不能随意 假设方向 NY B N oB B 11

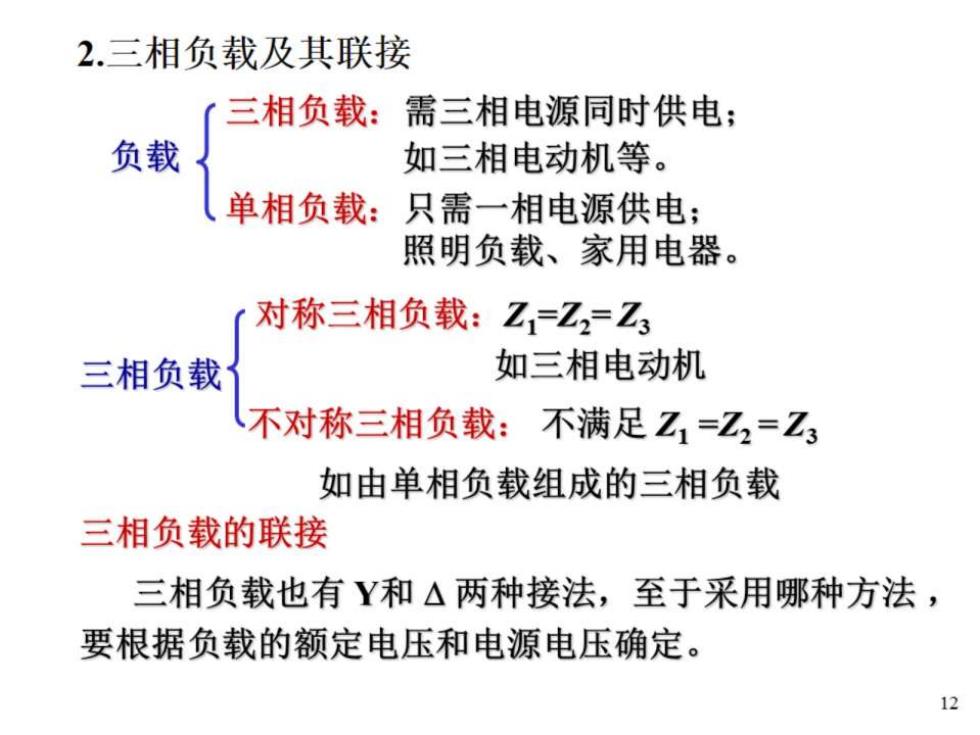

2.三相负载及其联接 三相负载：需三相电源同时供电； 负载 如三相电动机等。 单相负载：只需一相电源供电； 照明负载、家用电器。 对称三相负载：Z1=Z2=Z3 三相负载 如三相电动机 不对称三相负载：不满足Z1=乙2=Z3 如由单相负载组成的三相负载 三相负载的联接 三相负载也有Y和△两种接法，至于采用哪种方法， 要根据负载的额定电压和电源电压确定。 12
三相负载连接原则 (1)电源提供的电压=负载的额定电压： (2)单相负载尽量均衡地分配到三相电源上。 电源 保险丝 120 L30 三相四线制 380/220伏 8 额定相电压为 额定线电压为 220伏的单相负载 380伏的三相负载 13 13

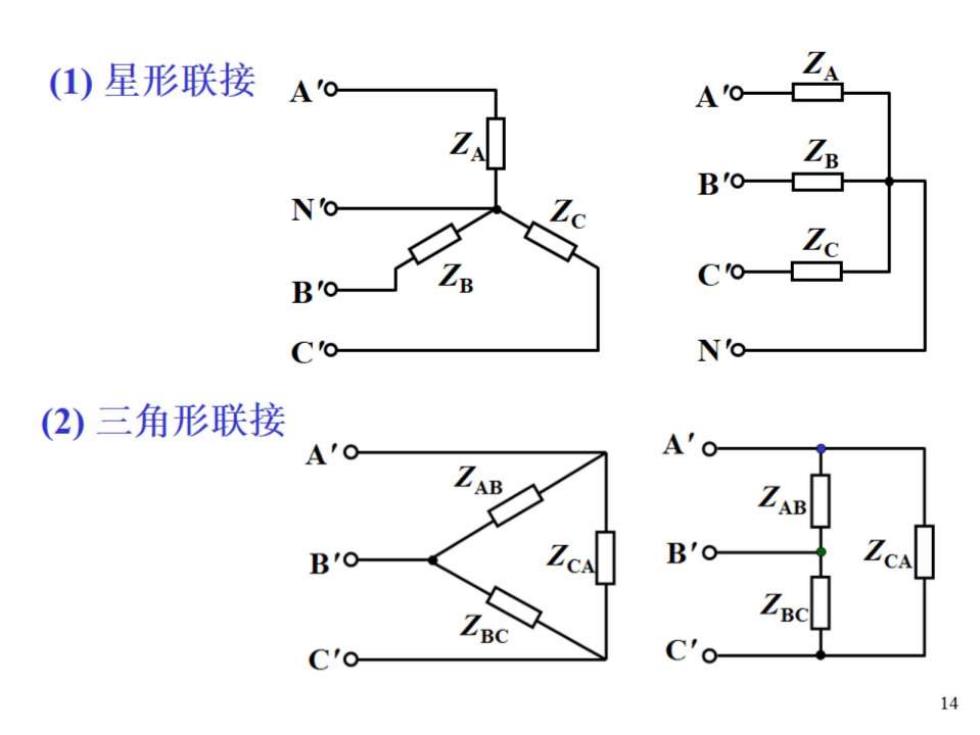

(1)星形联接 A'o A'o > Ze BO No C' B'o C N'o (2)三角形联接 A'o A'o ZAB B'O B'o Zsc C'o 14

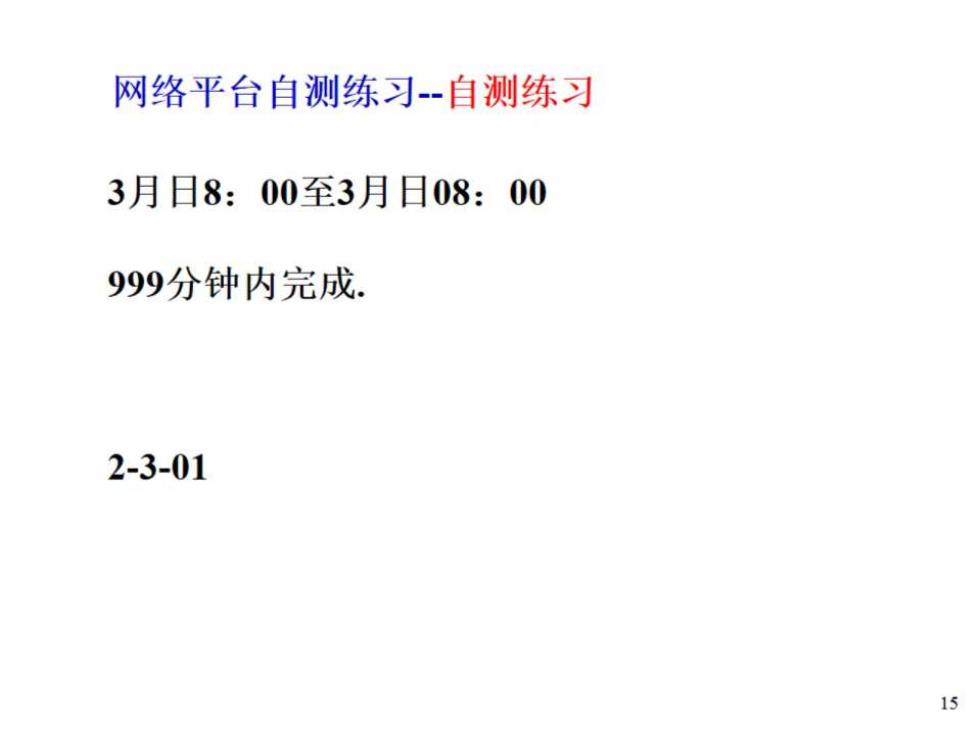

网络平台自测练习-自测练习 3月日8：00至3月日08：00 999分钟内完成. 2-3-01 15
