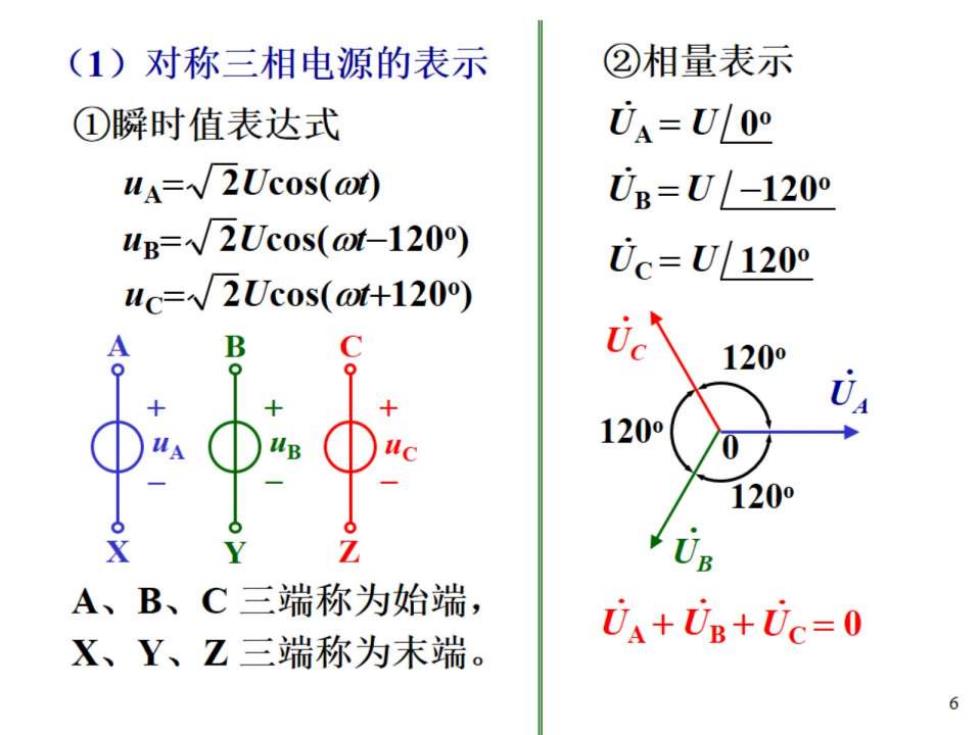

(1)对称三相电源的表示 ②相量表示 ①瞬时值表达式 UA=U0° uA=√2Ucos(o0 0B=UL-120° 4B=√2Uc0s(0t-120) UC=U/1200 uc=√2Uc0s(ot+120) B 120° 1200 0 1200 A、B、C三端称为始端， UA+UB+Uc=0 X、Y、Z三端称为末端。 6

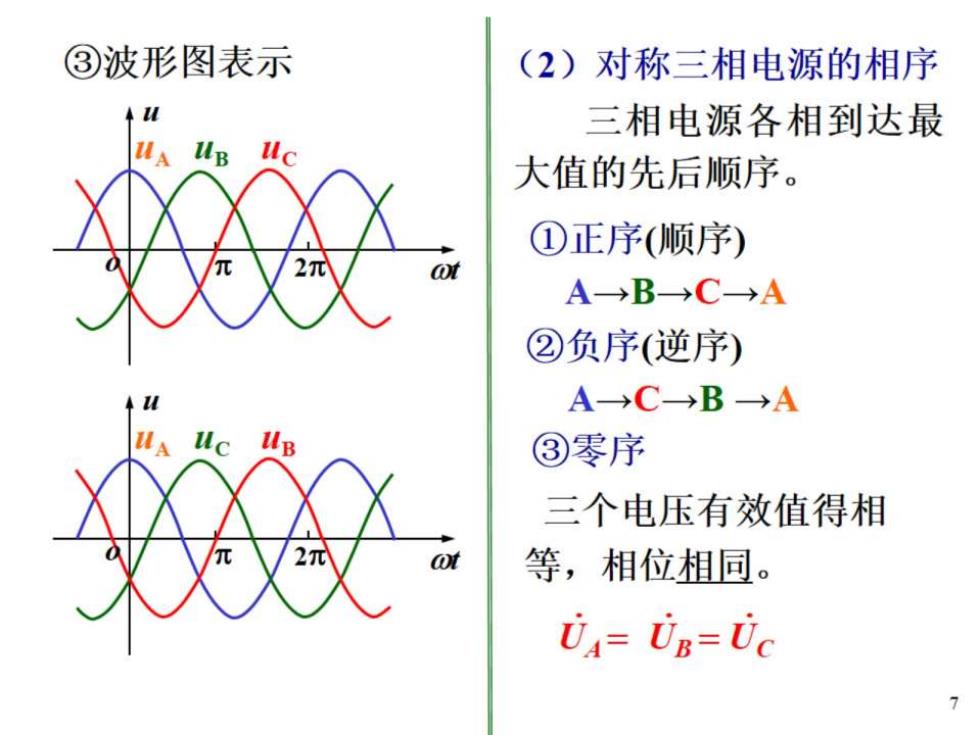

③波形图表示 (2)对称三相电源的相序 三相电源各相到达最 大值的先后顺序。 ①正序（顺序） AB→C→A ②负序（逆序） A→C→B→A ③零序 三个电压有效值得相 等，相位相同。 UA=UB=Uc

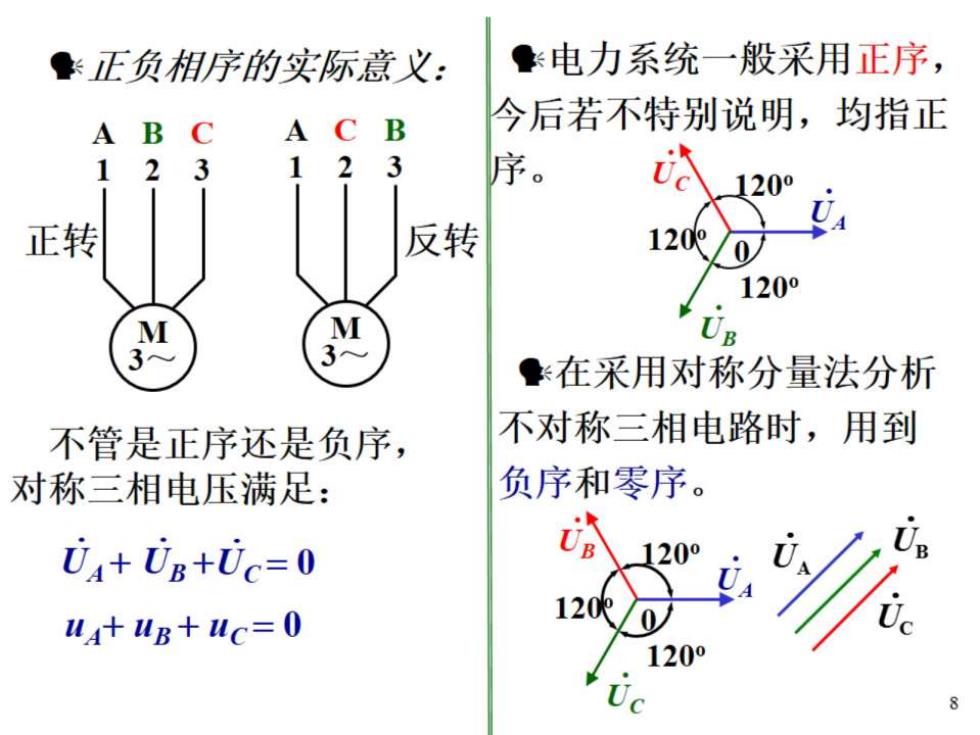

●正负相序的实际意义： 电力系统一般采用正序， A B C A C B 今后若不特别说明，均指正 12 3 1 2 3 序。 1209 正转 反转 120R 1200 UB ◆在采用对称分量法分析 不管是正序还是负序， 不对称三相电路时，用到 对称三相电压满足： 负序和零序。 04+UB+Uc=0 UB ua+uB+uc=0 120 120° 8

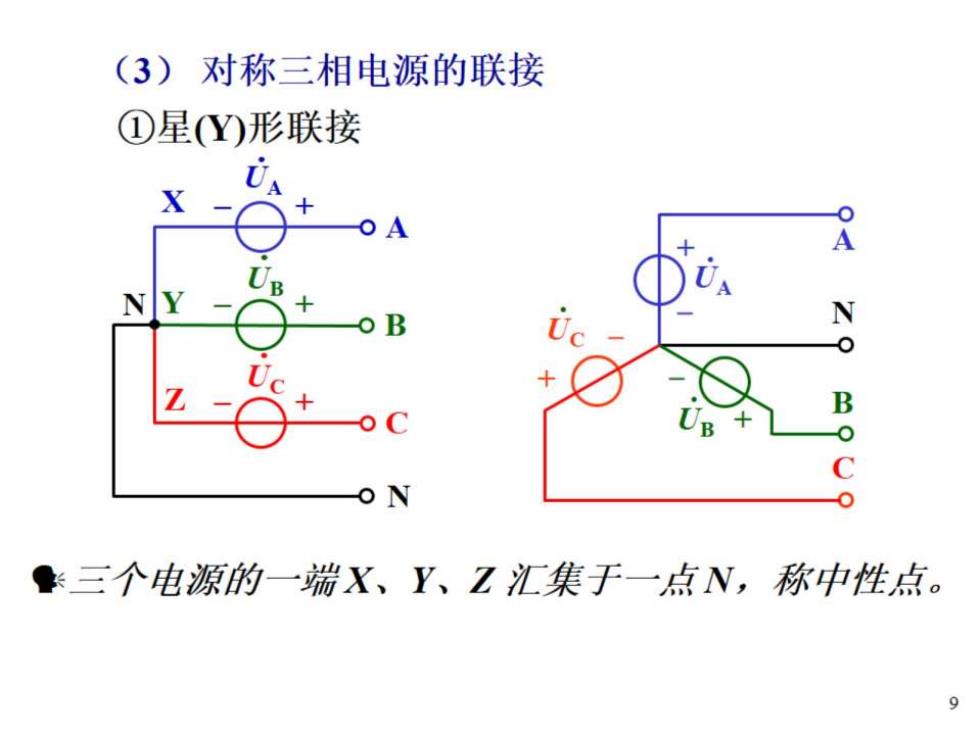

(3)对称三相电源的联接 ①星Y)形联接 X N B C N ●三个电源的一端X、Y、Z汇集于一点N,称中性点。 9

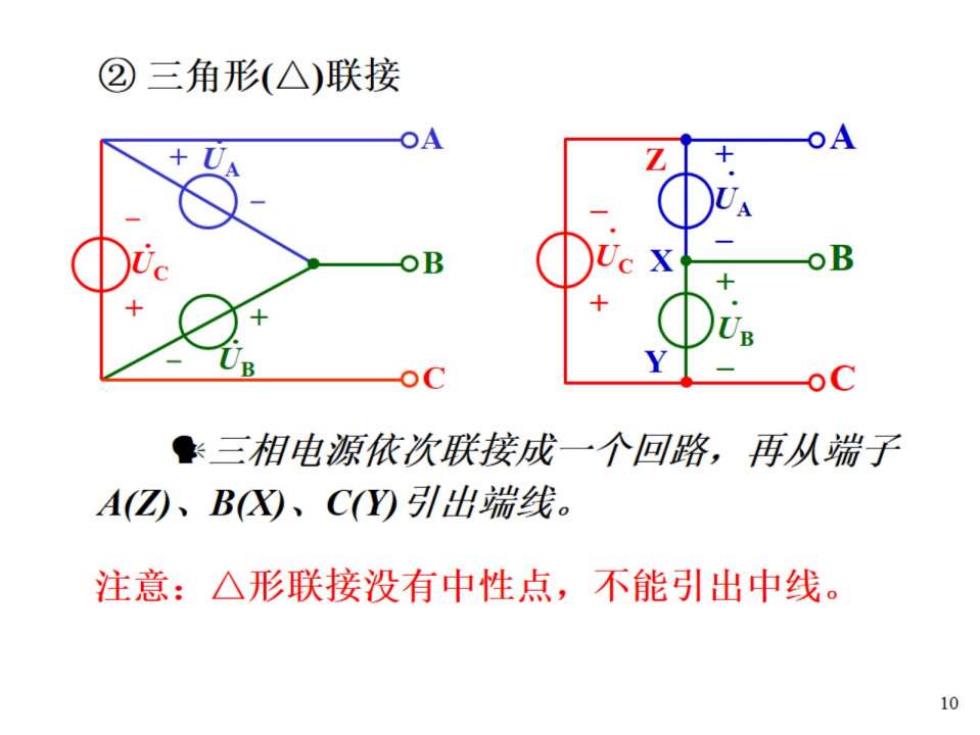

②三角形（△）联接 OA oB oC o C ●三相电源依次联接成一个回路，再从端子 A(Z、B)、C)引出端线。 注意：△形联接没有中性点，不能引出中线。 10
