第四节固液二元体系相图 (solid-liqiud phase diagram) ·固-液凝聚体系的相图随压力的变化不大，一般情况下，可以不考 虑压力的影响，故此类体系的相律可表达为： f=K一Φ+1=3一Φ (1) ·固-液二元相图可以用2维平面图表示 ·当体系的自由度为零时，最大相数④=3，故在二元相图中，最多可 以有三相共存 由(1)式可知，在等压条件下： 单相区：Φ=1， f=2; 两相区：Φ=2， f=1; 三相区：Φ=3， f=0

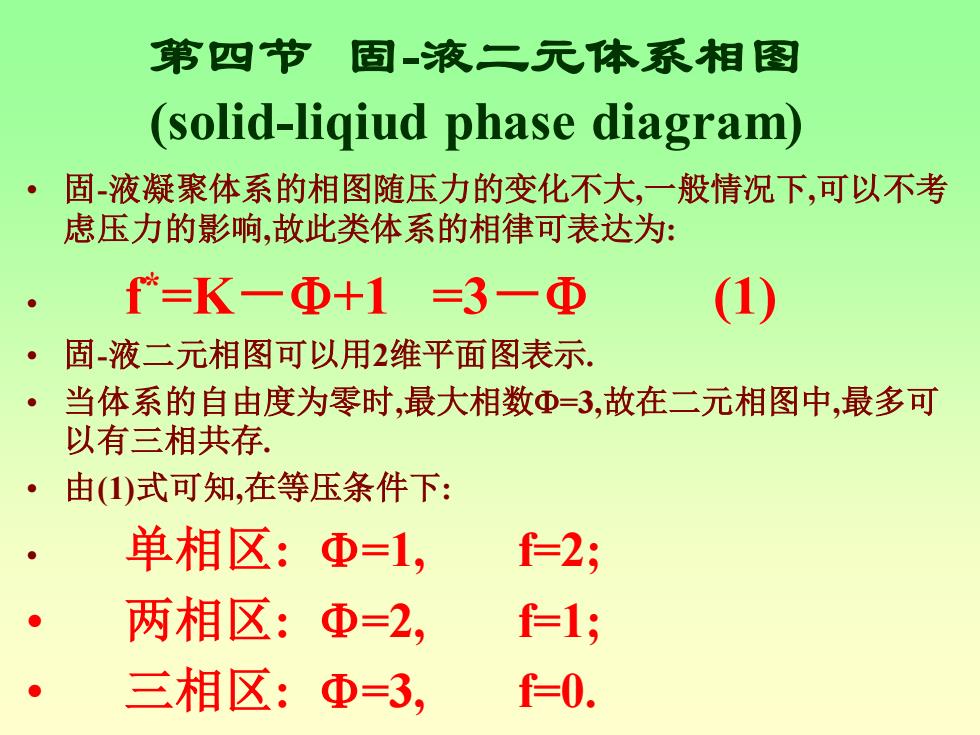

第四节 固-液二元体系相图 (solid-liqiud phase diagram) • 固-液凝聚体系的相图随压力的变化不大,一般情况下,可以不考 虑压力的影响,故此类体系的相律可表达为: • f *=K－+1 =3－ (1) • 固-液二元相图可以用2维平面图表示. • 当体系的自由度为零时,最大相数=3,故在二元相图中,最多可 以有三相共存. • 由(1)式可知,在等压条件下: • 单相区: =1, f=2; • 两相区: =2, f=1; • 三相区: =3, f=0
gas A与B的T一x图： 81 上部为气体； liquid 中部为液体； 下部为固体。 冬 solid B
T A B gas liquid g+l solid l+s A与B的T－x图： 上部为气体； 中部为液体； 下部为固体
二元凝聚体系相图 主要介绍： 固相完全不互溶相图； 固相部分互溶相图； 有化合物生成的相图； 不稳定化合物相图； 二元盐水体系相图等
二元凝聚体系相图 主要介绍: 固相完全不互溶相图; 固相部分互溶相图; 有化合物生成的相图; 不稳定化合物相图; 二元盐水体系相图等
固相完全不互溶相图 1区：熔液，f=2 2区：A(s)tl;f=1 3区：B(s)+l;f=1 4区：A(S)+B(S;f=1 CED:三相线；f=O 1区 固体A,B和熔液E 三相达平衡. 3区 P点步冷曲线（见 2区 D 右图)：PM为直 N 线，M点开始析出 固体B,曲线斜率 4区 变慢，至N点体系 呈三相平衡，f=0, B 曲线为平段，N点 以下为两固相平 衡. 3
3 固相完全不互溶相图 T A t T B I H P 1区 2区 3区 4区 1区:熔液,f=2 2区:A(s)+l;f=1 3区:B(s)+l;f=1 4区:A(s)+B(s);f=1 CED:三相线;f=0 固体A,B和熔液E 三相达平衡. P点步冷曲线(见 右图): PM 为直 线,M点开始析出 固体B,曲线斜率 变慢,至N点体系 呈三相平衡, f=0, 曲线为平段,N 点 以下为两固相平 衡. M N C D E
