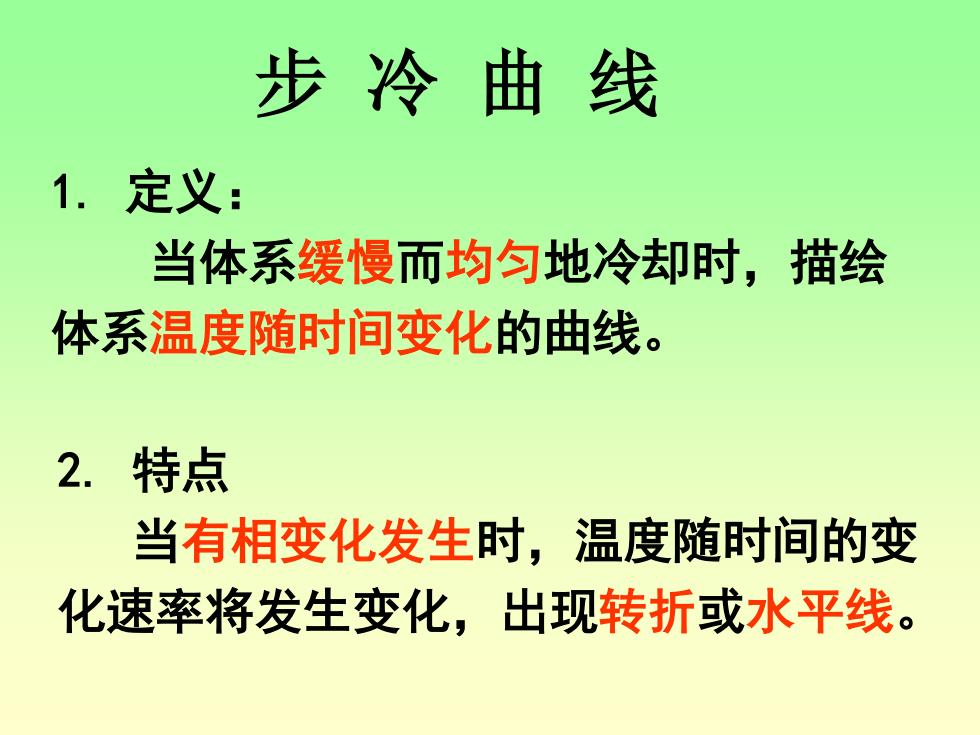

步冷曲线 1.定义： 当体系缓慢而均匀地冷却时，描绘 体系温度随时间变化的曲线。 2.特点 当有相变化发生时，温度随时间的变 化速率将发生变化，出现转折或水平线
步 冷 曲 线 1. 定义： 当体系缓慢而均匀地冷却时，描绘 体系温度随时间变化的曲线。 2. 特点 当有相变化发生时，温度随时间的变 化速率将发生变化，出现转折或水平线

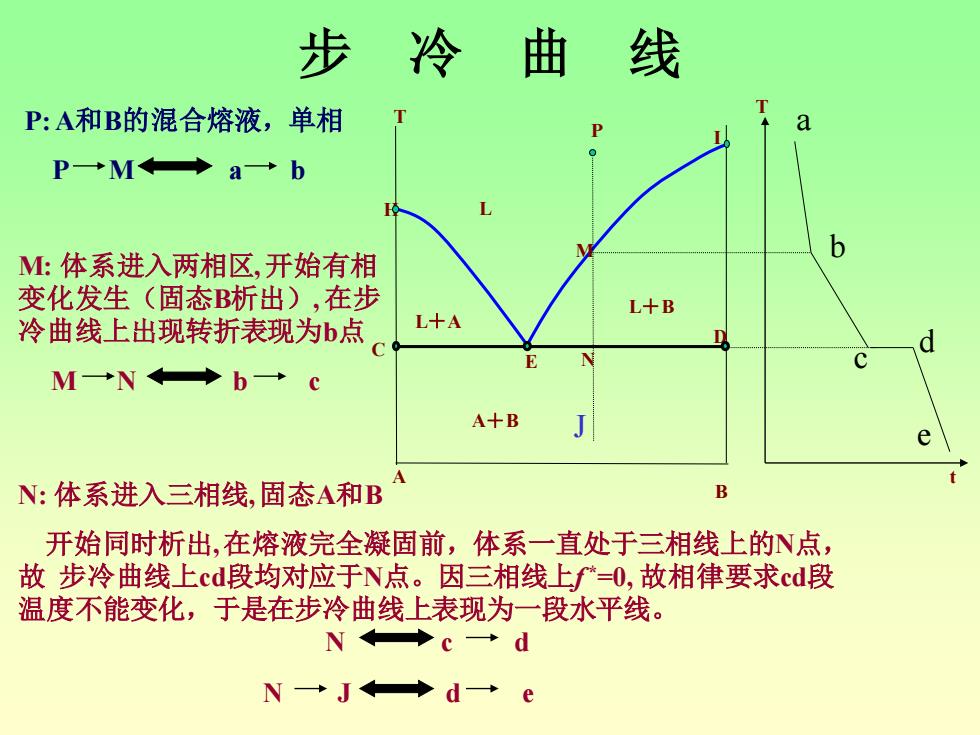

步冷曲线 P:A和B的混合熔液，单相 P→M←◆a+b M:体系进入两相区，开始有相 变化发生（固态B析出），在步 L+B 冷曲线上出现转折表现为b点 L+A C M→N←◆b→c A+B N:体系进入三相线，固态A和B B 开始同时析出，在熔液完全凝固前，体系一直处于三相线上的N点， 故步冷曲线上cd段均对应于N点。因三相线上f=O,故相律要求cd段 温度不能变化，于是在步冷曲线上表现为一段水平线。 N◆c→d N→J←◆d→e
步 冷 曲 线 P: A和B的混合熔液，单相 P M a b M: 体系进入两相区, 开始有相 变化发生（固态B析出）, 在步 冷曲线上出现转折表现为b点 M N b c N: 体系进入三相线, 固态A和B 开始同时析出, 在熔液完全凝固前，体系一直处于三相线上的N点， 故 步冷曲线上cd段均对应于N点。因三相线上f *=0, 故相律要求cd段 温度不能变化，于是在步冷曲线上表现为一段水平线。 N c d N J d e T t B A T I H P L L＋A L＋B A＋B M N C D E a b c d e J
步冷曲线的绘制方法 1.标明相区； ·过起点作垂线，即表示体系物系点的变 化。注意观察体系穿越了哪些相区及三 相线： 当体系由一个相区进入另一个相区时步 冷曲线将发生转折： 当体系遇到三相线时，在步冷曲线上将 出现水平段；
步冷曲线的绘制方法 1. 标明相区; • 过起点作垂线，即表示体系物系点的变 化。注意观察体系穿越了哪些相区及三 相线； • 当体系由一个相区进入另一个相区时步 冷曲线将发生转折； • 当体系遇到三相线时，在步冷曲线上将 出现水平段；
步冷曲线 T 液相组成沿ME线变化 H 1区 M 3区 2区 E N 4区 B
T t A T B C D E I H 1区 2区 3区 4区 P M N 步冷曲线 液相组成沿ME线变化
有化合物生成的二元合金相图 1区：熔液，f-2 2区：A(s)+H;f=1 3区：C(s)t;f=1 4区：Cs)+l;f=1 5区：B(S)+l;f=1 M N 6区：A(s)+C(s)；f-1 5 7区：C(s)+B(s);f=1 2 3 DEF:三相线；f=0 A,C,熔液三相共存 7 HGL:三相线；f=0, 6 C,B,熔液三相共存 C B
有化合物生成的二元合金相图 1区:熔液,f=2 2区:A(s)+l;f=1 3区:C(s)+l;f=1 4区:C(s)+l;f=1 5区:B(s)+l;f=1 6区:A(s)+C(s);f=1 7区:C(s)+B(s);f=1 DEF:三相线;f=0 A,C,熔液三相共存 HGI:三相线;f=0, C,B,熔液三相共存 A G H F E D C B T O M N I 1 2 3 4 5 6 7
