第 章 垫片密封 流体密封 2.1垫片密封 2.1.2.3 垫片 图37垫片的一般化结构 a一内环；b一密封元件；c一外环：d一表面层： （1)垫片的一般结构： e一内增强层：f一抗粘结处理 1.密封元件b:作用是阻止泄漏，常用的材料为非金属材料，如柔性石墨、 聚四氟乙烯、云母或普通的橡胶粘结纤维等。此外，密封元件的结构材料 也可以是刚性的或柔性的金属。 2.内增强层(e):对于非金属材料的密封元件通常通过插入金属材料ε予以 增强，同时也方便了如石墨或云母等易碎材料的加工。增强材料可以是金 属箔、丝网或薄板，金属薄板常用冲方刺孔的方式提高增强效果和增加弹 性，并能过粘合剂和/或辊压将它们贴合在一起（也称半金属垫片）。 3.表面层d,抗粘结处理f:密封元件也可设一表面层d或来增加密封效果 和防止与密封粘结，密封垫片的应力也取决于这些层。表面层材料可以是 PTFE或屈服强度低的金属薄衬（如金、黄铜、软钢、钛、锆、蒙乃等） 也可以采用镀层，如铅、锡、铝、PTE、PE、金、银等，对柔性金属密 封环而言，镀层还能有效降低载荷的作用
第 2章 2.1 垫片密封 （1）垫片的一般结构： 1. 密封元件(b):作用是阻止泄漏，常用的材料为非金属材料，如柔性石墨、 聚四氟乙烯、云母或普通的橡胶粘结纤维等。此外，密封元件的结构材料 也可以是刚性的或柔性的金属。 2. 内增强层(e)：对于非金属材料的密封元件通常通过插入金属材料e予以 增强，同时也方便了如石墨或云母等易碎材料的加工。增强材料可以是金 属箔、丝网或薄板，金属薄板常用冲方刺孔的方式提高增强效果和增加弹 性，并能过粘合剂和/或辊压将它们贴合在一起（也称半金属垫片）。 3. 表面层d，抗粘结处理f：密封元件也可设一表面层d或f来增加密封效果 和防止与密封粘结，密封垫片的应力也取决于这些层。表面层材料可以是 PTFE或屈服强度低的金属薄衬（如金、黄铜、软钢、钛、锆、蒙乃等） 也可以采用镀层，如铅、锡、铝、PTFE、PEF、金、银等，对柔性金属密 封环而言，镀层还能有效降低载荷的作用。 垫片密封 2.1.2.3 垫片
第 2 章 垫片密封 流体密封 2.1.2.3 垫片 (1)垫片的一般结构： 2.外环： 帮助密封元件对中，防止密封元件过分压紧，防止垫片吹出和减少法兰转动 等材料多为实心金属。不要求耐腐蚀。 3.内环： 防止密封元件因沿垫片内圈的刚性不足向内屈服：填补密封件与管道或 容器内孔之间了空隙，以避免此空隙干扰流体的流动和由此引起流体对垫片 的冲蚀 3 图32垫片泄漏的形式 ①一漫漏；②一渗透：③一吹出
第 2章 垫片密封 （1）垫片的一般结构： 2. 外环: 帮助密封元件对中,防止密封元件过分压紧,防止垫片吹出和减少法兰转动 等.材料多为实心金属。不要求耐腐蚀。 3. 内环: 防止密封元件因沿垫片内圈的刚性不足向内屈服;填补密封件与管道或 容器内孔之间了空隙,以避免此空隙干扰流体的流动和由此引起流体对垫片 的冲蚀. 2.1.2.3 垫片
第 章 垫片密封 流体密封 2.1.2.3 垫片 (2)垫片的基本类型（图39） 垫 片 非金属垫片 半金属垫片 金属垫片 ①橡胶板垫片 ①金属包覆平垫片 ①金属平垫片 ②石棉橡胶板垫片 ②金属包覆波形垫片 ②金属波形垫片 ③无石棉橡胶板垫片 ③金属缠绕垫片 ③金属齿形垫片 ④PTFE板垫片 ④金属增强复合垫片 ④金属中空O形环 ⑤金属波齿复合垫片 ⑤金属△形环 ⑥金属齿形复合垫片 ⑥金属八角（椭圆）环 ⑦金属透镜垫 图39垫片的分类

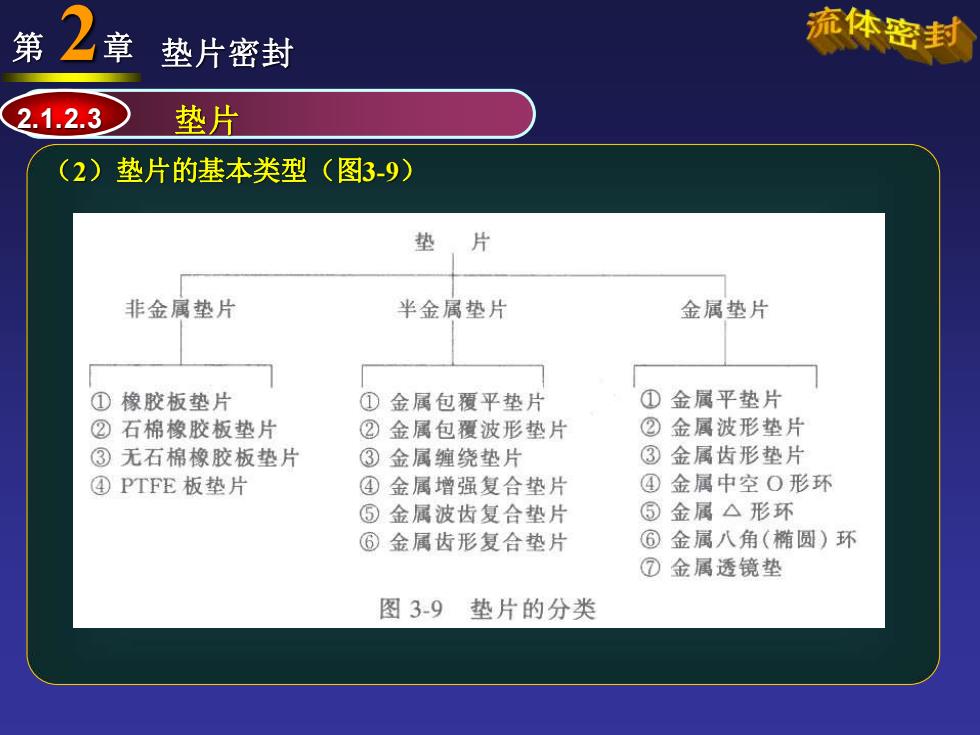

第 2章 垫片密封 （2）垫片的基本类型（图3-9） 2.1.2.3 垫片
第 章 垫片密封 流体密封 2.1.2.3 垫片 片 应用范围 类型 压力和 温度。 种类 示煮图 材料 介质 MPae ℃e 纸垫片 软钢纸板 <0.4 <120 燃料油、润滑油、水等： 皮垫片 工 牛皮或浸油、蜡，合成橡胶， 60-100水、油、空气等 合成树脂 1.33×10-10 水、 海水、空气，惰性气体，盐类水溶 天然橡胶 60-100 橡胶垫片 出 0.6和 液，稀硫酸等 普通橡胶板 3 .40-602 空气、水、制恸液等 非 夹布橡胶垫片 ■ 夹布橡胶： ≈0.6 -30-60 海水、淡水、空气、润滑油和燃料油等 金 酸碱稀溶液及氨，具有氧化性的蒸汽及 软聚氯乙烯垫片 软聚氯，乙烯板 ≤1.60 <60 气体 密 聚四氟乙烯垫片。 T 聚四氟乙烯板 封 聚四氟乙烯 聚四氟，乙烯薄膜包橡胶石棉 ≤3.0 -180-250浓酸、碱、溶剂、油类 包垫片 板或橡胶板 高压橡胶石棉板 ≤6.0 ≤450空气、蒸汽、氨，焦炉气，水，海水， 橡胶石棉垫片 8 中压橡胶石棉板 ≤4.0p ≤350液氨，≤98%硫酸，≤35%盐酸，硫氨、甲 低压橡胶石棉板 ≤1.5 ≤200胺，烧碱、聚苯乙烯等 燃料油、润滑油、液压油，空气、水蒸 耐油、耐低温、耐高温橡胶 1.33×10-12 -60-200 O形橡胶圈 气，热空气等。 耐酸碱橡胶 <2.5R -25~80≤20%硫酸，盐酸，氢氧化钠，氢氧化钾
第 2章 垫片密封 （2）垫片的基本类型——非金属软垫片 2.1.2.3 垫片
2 第 章 垫片密封 流体密封 2.1.2.3 垫片 (2)垫片的基本类型 半金属垫片 垫 片 应用范围 类 压力 温度 型 种类和 示意图 材料e 介质和 MPae 'Ce 夹金属丝（网） 铜〔钢或不锈钢)丝和石棉交 内燃机用 石棉垫片 织而成 金属带：紫铜，铝，081)钢， 《《a三 0Cr13,2Cr13,0Cr18Ni9Ti 缠绕垫片 密 非金属带：特制石棉，柔性石 蒸汽，氢气，压缩空气，天然气，油品， 墨，聚四氟乙烯 ≤6.4 ≈600 溶剂，重油，丙稀，烧碱，酸，碱，液 垫 金属包 88 金属：紫铜，软钢，铝，合金 化气，水 平垫片 钢，不锈钢等， 波形金属 非金属：石棉板，橡胶石棉板， ■ 包垫片和 聚四氟乙烯板，陶瓷纤维
第 2章 垫片密封 （2）垫片的基本类型——半金属垫片 2.1.2.3 垫片
