第4 章 机械密封的基本问题 充体润滑与密封基砂 温 4.1 温度问题 危害 机械密封在使用过程中，由于摩擦和搅拌生的热量会使 密封环（特别是密封端面）温度升高。若使用工艺条件本身 温度也很高，就会带来一系列由温度造成的问题： ◆如密封面之间介质汽化，密封环变形，密封面磨损以及 热冲击和热裂等。 ◆此外，密封环、辅助密封材料的耐温性也有一定的限度， 弹性元件的弹性也会受到温度的影响。 ◆有些介质在温度变化时，也会发生固化、聚合、结晶、 结焦、溶解和腐蚀加剧等。 温度问题带来如此多的影响，因此，在设计和使用时，必 须充分考虑温度的影响
第 4 章 机械密封的基本问题 4.1 温度问题 机械密封在使用过程中，由于摩擦和搅拌产生的热量会使 密封环（特别是密封端面）温度升高。若使用工艺条件本身 温度也很高，就会带来一系列由温度造成的问题: ◆如密封面之间介质汽化，密封环变形，密封面磨损以及 热冲击和热裂等。 ◆此外，密封环、辅助密封材料的耐温性也有一定的限度， 弹性元件的弹性也会受到温度的影响。 ◆有些介质在温度变化时，也会发生固化、聚合、结晶、 结焦、溶解和腐蚀加剧等。 温度问题带来如此多的影响，因此，在设计和使用时，必 须充分考虑温度的影响。 温度 危害

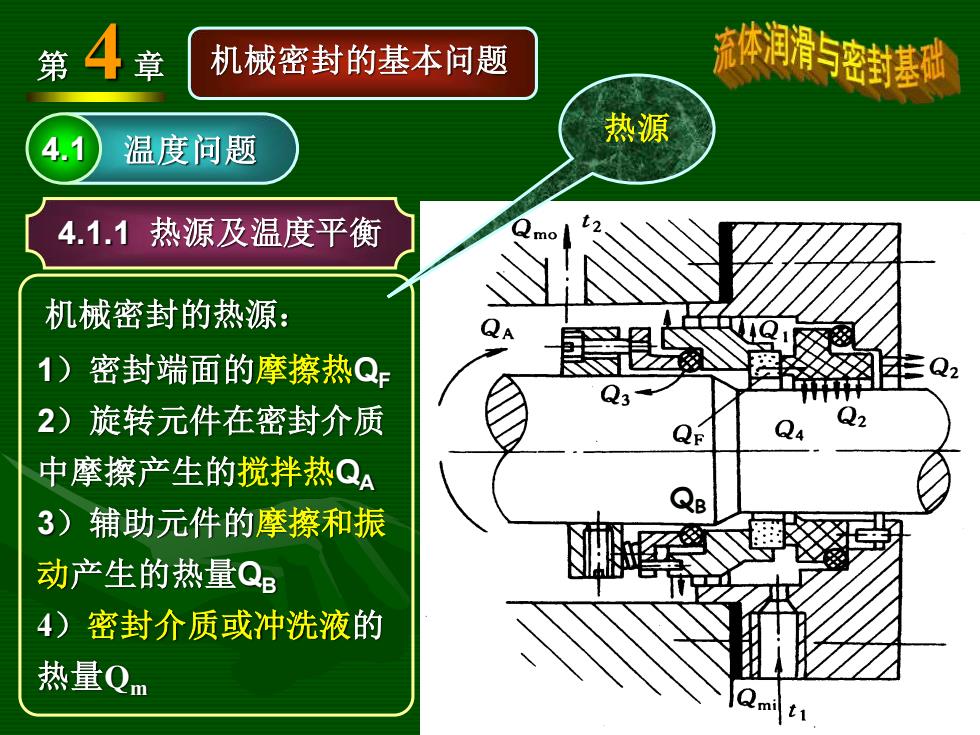

第4章 机械密封的基本问题 流体润滑5密封基出 4.1 温度问题 热源 4.1.1热源及温度平衡 mo 机械密封的热源： 1)密封端面的摩擦热Q: 图Q Q3 2)旋转元件在密封介质 Q Q2 中摩擦产生的搅拌热Qa 3)辅助元件的摩擦和振 动产生的热量QB 4)密封介质或冲洗液的 热量Qm
第 4 章 机械密封的基本问题 4.1 温度问题 机械密封的热源： 1）密封端面的摩擦热QF 2）旋转元件在密封介质 中摩擦产生的搅拌热QA 3）辅助元件的摩擦和振 动产生的热量QB 4）密封介质或冲洗液的 热量Qm 4.1.1 热源及温度平衡 QB 热源
第4 章 机械密封的基本问题 充体润滑5密封基础 散热 4.1 温度问题 4.1.1热源及温度平衡 热量的散出： 热量的散出首先由密封狭隙中产生的摩擦热通过导热(Q) 传到密封环中，然后，在环内的热量逐渐向外移动；通过对流 (Qx)放出来，为冷却介质所吸收，并且作为其热焓继续运动； 热量也可能通过辐射(Qs)向四周散出，即变成辐射热
第 4 章 机械密封的基本问题 4.1 温度问题 热量的散出： 热量的散出首先由密封狭隙中产生的摩擦热通过导热（QL） 传到密封环中，然后，在环内的热量逐渐向外移动；通过对流 （QK）放出来，为冷却介质所吸收，并且作为其热焓继续运动； 热量也可能通过辐射（QS）向四周散出，即变成辐射热。 4.1.1 热源及温度平衡 散热

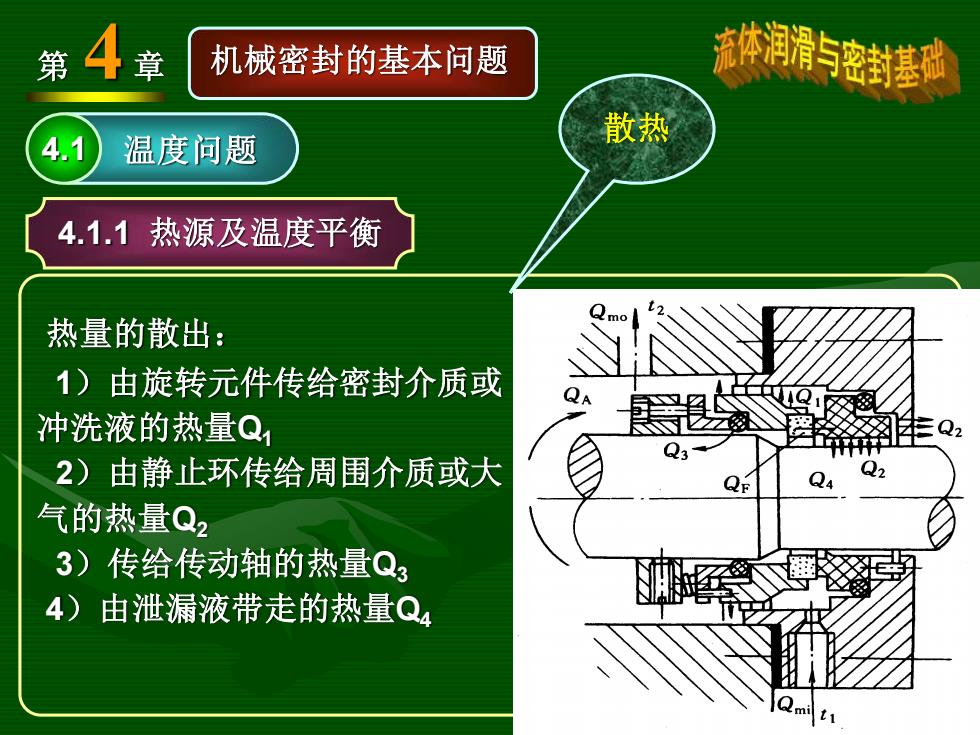

第4 机械密封的基本问题 流体润滑5密封基出 4.1 温度问题 散热 4.1.1热源及温度平衡 热量的散出： 1)由旋转元件传给密封介质或 冲洗液的热量Q 2)由静止环传给周围介质或大 Q 气的热量Q2 3)传给传动轴的热量Q3 4)由泄漏液带走的热量Q4
第 4 章 机械密封的基本问题 4.1 温度问题 热量的散出： 1）由旋转元件传给密封介质或 冲洗液的热量Q1 2）由静止环传给周围介质或大 气的热量Q2 3）传给传动轴的热量Q3 4）由泄漏液带走的热量Q4 4.1.1 热源及温度平衡 散热
