第☑章 垫片密封 体密封 高压设备的法兰连接 高压容器密封 2 高压管道密封 3 超高压容器密封
第 2章 垫片密封 1 高压容器密封 高压设备的法兰连接 2 高压管道密封 3 超高压容器密封
第 章 垫片密封 流体密封 高压容器密封： ◆高压容器密封的特点； ◆ 高压容器密封分类； ◆平垫密封； ◆卡扎里密封 ◆双锥环密封； ◆伍德密封； ◆O形环密封； ◆三角垫密封 ◆其他形式密封
第 2章 垫片密封 高压容器密封： ◆ 高压容器密封的特点； ◆ 高压容器密封分类； ◆ 平垫密封； ◆ 卡扎里密封； ◆ 双锥环密封； ◆ 伍德密封； ◆ O形环密封； ◆ 三角垫密封； ◆ 其他形式密封
第 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 高压容器密封的特点： .采用金属垫片：高压密封的垫片比压很大，非金属垫片材料往往无法满足常用的 金属垫片材料为延性好的退火铝、退火紫铜、软钢及不锈钢等。 b.采用窄面密封：窄面密封有利于提高垫片比压，减少总的密封力，减小螺栓、 法兰和封头的尺寸。有时变采用线接触密封代替窄面密封以大大降低总的密封力。 c,尽可能用自紧密封：利用介质的压力在密封部们产生附加的密封比压，以阻止 介质的泄漏。介质压力越高，垫片压得越紧，密封就越可靠。因些，预紧力不需 要很大，相应的连接件的尺寸就可减小，并能保证压力和温度有波动时连接的紧 密性。因此，自紧密封要比中低压容器中常用的强制密封的结构更为可靠、紧凑
第 2章 垫片密封 高压容器密封的特点： a. 采用金属垫片:高压密封的垫片比压很大,非金属垫片材料往往无法满足.常用的 金属垫片材料为延性好的退火铝、退火紫铜、软钢及不锈钢等。 b. 采用窄面密封：窄面密封有利于提高垫片比压，减少总的密封力，减小螺栓、 法兰和封头的尺寸。有时变采用线接触密封代替窄面密封以大大降低总的密封力。 c. 尽可能用自紧密封：利用介质的压力在密封部们产生附加的密封比压，以阻止 介质的泄漏。介质压力越高，垫片压得越紧，密封就越可靠。因些，预紧力不需 要很大，相应的连接件的尺寸就可减小，并能保证压力和温度有波动时连接的紧 密性。因此，自紧密封要比中低压容器中常用的强制密封的结构更为可靠、紧凑。 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接
第 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 根据密封作用力的不同，高压密封可分为三类： a.强制密封：依靠拧紧主螺栓使顶盖、密封元件和筒体端部之间具有一定的密封 比压从而实现密封。内压上升后，螺栓伸长，顶盖上浮，密封比压减小。因此， 强制型密封要求大的螺栓力，使垫片在操作状态下仍有较大的残余压紧力，以保 证垫片、顶盖与筒体端部之间的可靠密封。如平垫密封、卡扎时密封、透镜垫密 封 b.半自紧密封：利用螺栓预紧载荷使密封元件产生变形并提供建立初始密封的比 压，当压力升高，由于密封结构的自紧作用，密封面上的密封比压也随之上升， 从而保证连接的密封性能。如双锥形环、八角垫、椭圆垫。 ©.自紧密封：利用其结构特点，使垫片、顶盖和筒体之间的密封比压随工作压力 的升高而增大。在预紧时，为建立初始密封所需施加的螺栓力较小，故可以不用大 径螺栓。如“C”形环密封、“0”形环密封、三角垫密封、楔形垫密封、伍德密封
第 2章 垫片密封 根据密封作用力的不同，高压密封可分为三类： a. 强制密封：依靠拧紧主螺栓使顶盖、密封元件和筒体端部之间具有一定的密封 比压从而实现密封。内压上升后，螺栓伸长，顶盖上浮，密封比压减小。因此， 强制型密封要求大的螺栓力，使垫片在操作状态下仍有较大的残余压紧力，以保 证垫片、顶盖与筒 体端部之间的可靠密封。如平垫密封、卡扎时密封、透镜垫密 封 b. 半自紧密封：利用螺栓预紧载荷使密封元件产生变形并提供建立初始密封的比 压，当压力升高，由于密封结构的自紧作用，密封面上的密封比压也随之上升， 从而保证连接的密封性能。如双锥形环、八角垫、椭圆垫。 c. 自紧密封：利用其结构特点，使垫片、顶盖和筒体之间的密封比压随工作压力 的升高而增大。在预紧时,为建立初始密封所需施加的螺栓力较小，故可以不用大 径螺栓。如“C”形环密封、“O”形环密封、三角垫密封、楔形垫密封、伍德密封。 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接

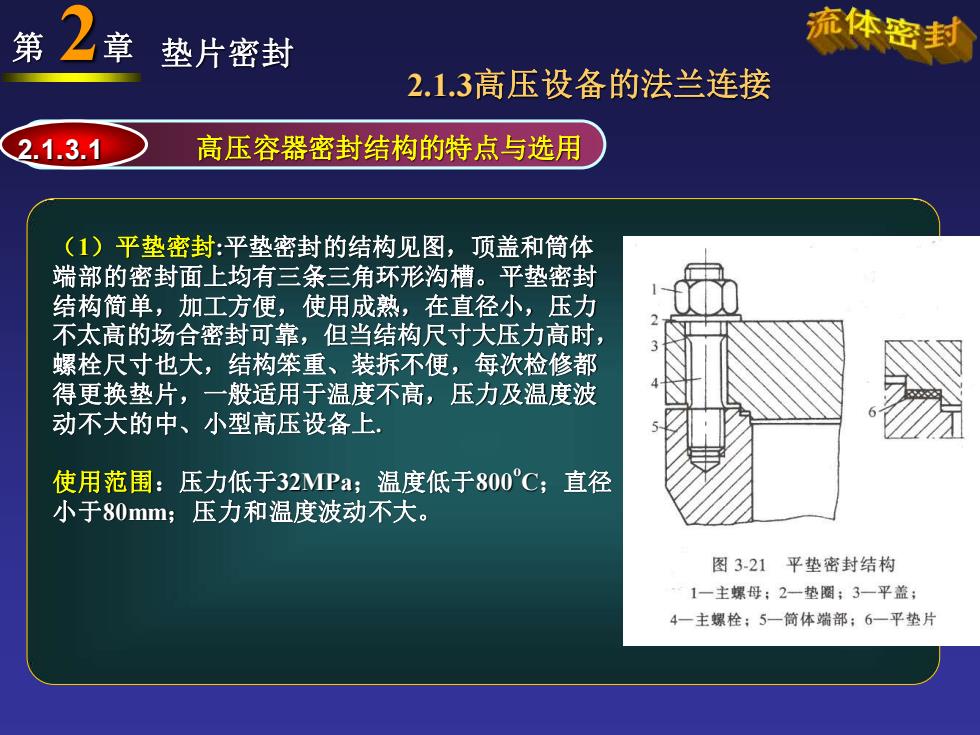

第 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 (1)平垫密封：平垫密封的结构见图，顶盖和筒体 端部的密封面上均有三条三角环形沟槽。平垫密封 结构简单，加工方便，使用成熟，在直径小，压力 不太高的场合密封可靠，但当结构尺寸大压力高时， 螺栓尺寸也大，结构笨重、装拆不便，每次检修都 得更换垫片，一般适用于温度不高，压力及温度波 动不大的中、小型高压设备上， 使用范围：压力低于32MPa;温度低于800°C;直径 小于80mm;压力和温度波动不大。 图321平垫密封结构 1一主螺母：2一垫圈；3一平盖； 4一主螺栓：5一筒体端部：6一平垫片
第 2章 垫片密封 （1）平垫密封:平垫密封的结构见图，顶盖和筒体 端部的密封面上均有三条三角环形沟槽。平垫密封 结构简单，加工方便，使用成熟，在直径小，压力 不太高的场合密封可靠，但当结构尺寸大压力高时， 螺栓尺寸也大，结构笨重、装拆不便，每次检修都 得更换垫片，一般适用于温度不高，压力及温度波 动不大的中、小型高压设备上. 使用范围：压力低于32MPa；温度低于800o C；直径 小于80mm；压力和温度波动不大。 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接
