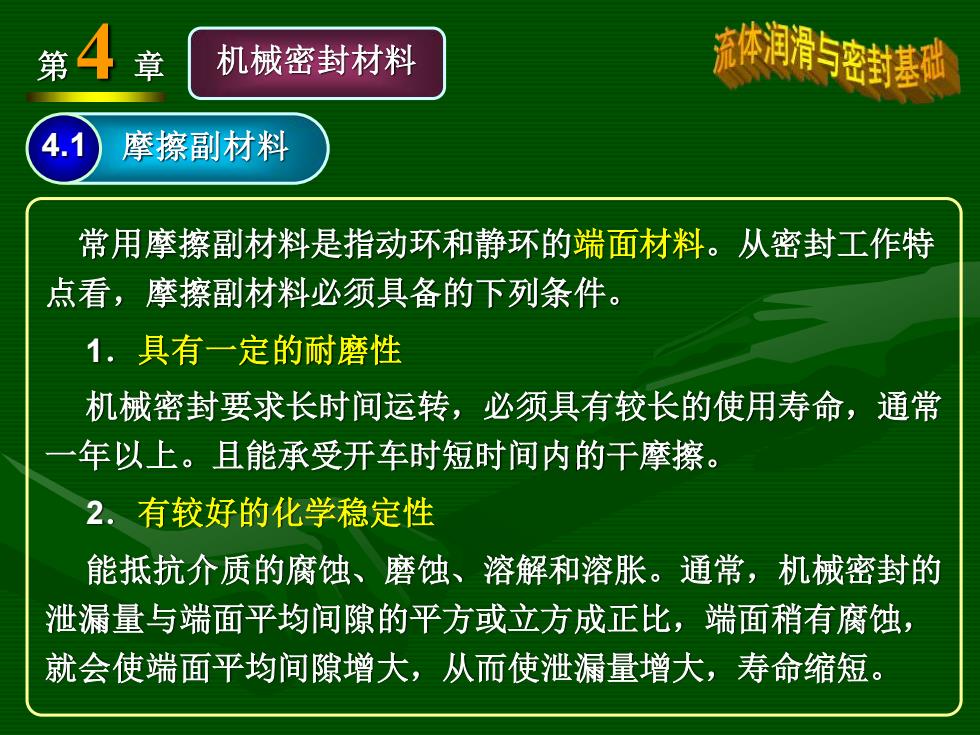

第4章 机械密封材料 体润滑密封基到 4.1 摩擦副材料 常用摩擦副材料是指动环和静环的端面材料。从密封工作特 点看，摩擦副材料必须具备的下列条件。 1.具有一定的耐磨性 机械密封要求长时间运转，必须具有较长的使用寿命，通常 一年以上。且能承受开车时短时间内的干摩擦。 2.有较好的化学稳定性 能抵抗介质的腐蚀、磨蚀、溶解和溶胀。通常，机械密封的 泄漏量与端面平均间隙的平方或立方成正比，端面稍有腐蚀， 就会使端面平均间隙增大，从而使泄漏量增大，寿命缩短
第 4 章 机械密封材料 常用摩擦副材料是指动环和静环的端面材料。从密封工作特 点看，摩擦副材料必须具备的下列条件。 1．具有一定的耐磨性 机械密封要求长时间运转，必须具有较长的使用寿命，通常 一年以上。且能承受开车时短时间内的干摩擦。 2．有较好的化学稳定性 能抵抗介质的腐蚀、磨蚀、溶解和溶胀。通常，机械密封的 泄漏量与端面平均间隙的平方或立方成正比，端面稍有腐蚀， 就会使端面平均间隙增大，从而使泄漏量增大，寿命缩短。 4.1 摩擦副材料
第4章 机械密封材料 流体润滑与密封基砂 4.1 摩擦副材料 3.具有良好的导热性和热稳定性 密封端面相对滑动产生热量，必须将密封面附近的热量迅 速导出，才能保证机械密封性能稳定，且应能耐热、耐寒和 耐温度的骤变，有一定的抗热冲击性。 4.线膨胀系数小，尺寸稳定性好； 能承受一定的温度并耐热变形。 5.机械强度高、刚性大、变形小； 能承受一定的压力并耐压力变形
第 4 章 机械密封材料 3．具有良好的导热性和热稳定性 密封端面相对滑动产生热量，必须将密封面附近的热量迅 速导出，才能保证机械密封性能稳定，且应能耐热、耐寒和 耐温度的骤变，有一定的抗热冲击性。 4．线膨胀系数小，尺寸稳定性好； 能承受一定的温度并耐热变形。 5．机械强度高、刚性大、变形小； 能承受一定的压力并耐压力变形。 4.1 摩擦副材料
第4章 机械密封材料 充体润滑密封基地 4.1 摩擦副材料 6.密度小、气密性好； 具有良好的不渗透性。 7.良好的可加工性； 各种加工、成型方便。 8.良好的相容性、自润滑性； 材料组对后磨合性好，耐干摩擦，无过大的磨损和电偶腐 蚀。 常用的摩擦副材料有三类： 金属材料；非金属材料；复合材料
第 4 章 机械密封材料 6．密度小、气密性好； 具有良好的不渗透性。 7．良好的可加工性； 各种加工、成型方便。 8．良好的相容性、自润滑性； 材料组对后磨合性好，耐干摩擦，无过大的磨损和电偶腐 蚀。 常用的摩擦副材料有三类： 金属材料；非金属材料；复合材料。 4.1 摩擦副材料
第4章 机械密封材料 流体润滑与密封基砂 4.1 摩擦副材料 4.1.1石墨 石墨材料是用量最大、使用范围最广的基本材料。 1、其主要加工制造工艺过程 焦炭 沥青 石墨 压成 高温 烧 成 结 修整 品 炭黑 粘结剂 型
第 4 章 机械密封材料 4.1 摩擦副材料 石墨材料是用量最大、使用范围最广的基本材料。 1、其主要加工制造工艺过程 模 压 成 型 烧 结 成 品 高温 修整 焦炭 石墨 炭黑 沥青 粘结剂 4.1.1 石墨

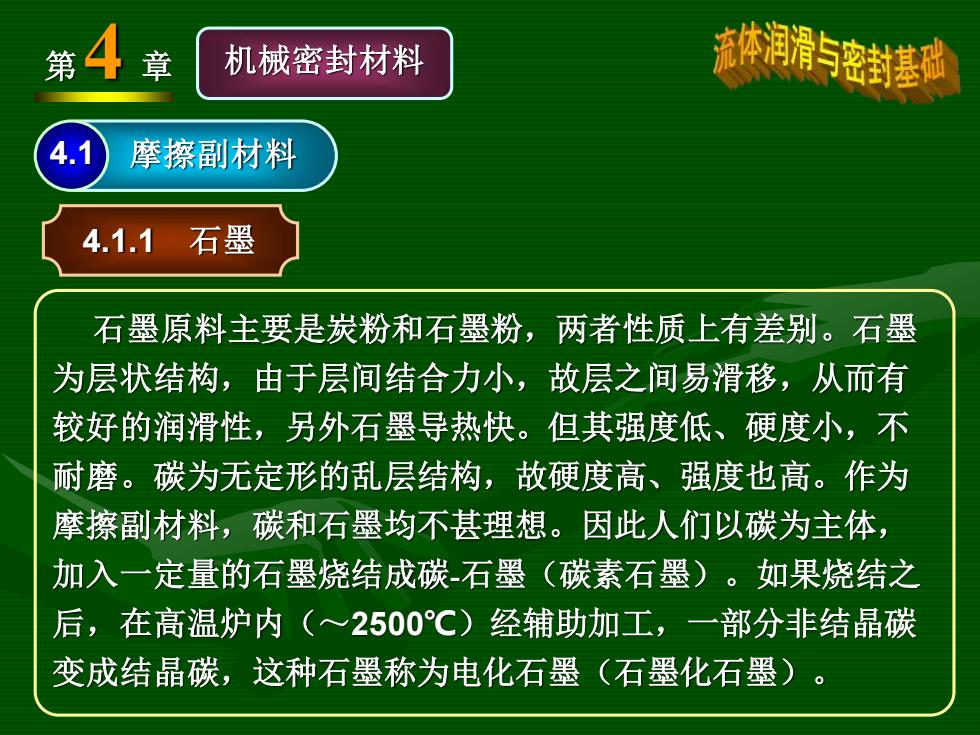

第4章 机械密封材料 充体润滑密封基 4.1 摩擦副材料 4.1.1石墨 石墨原料主要是炭粉和石墨粉，两者性质上有差别。石墨 为层状结构，由于层间结合力小，故层之间易滑移，从而有 较好的润滑性，另外石墨导热快。但其强度低、硬度小，不 耐磨。碳为无定形的乱层结构，故硬度高、强度也高。作为 摩擦副材料，碳和石墨均不甚理想。因此人们以碳为主体， 加入一定量的石墨烧结成碳石墨（碳素石墨）。如果烧结之 后，在高温炉内(~2500℃)经辅助加工，一部分非结晶碳 变成结晶碳，这种石墨称为电化石墨（石墨化石墨）
第 4 章 机械密封材料 4.1 摩擦副材料 石墨原料主要是炭粉和石墨粉，两者性质上有差别。石墨 为层状结构，由于层间结合力小，故层之间易滑移，从而有 较好的润滑性，另外石墨导热快。但其强度低、硬度小，不 耐磨。碳为无定形的乱层结构，故硬度高、强度也高。作为 摩擦副材料，碳和石墨均不甚理想。因此人们以碳为主体， 加入一定量的石墨烧结成碳-石墨（碳素石墨）。如果烧结之 后，在高温炉内（～2500℃）经辅助加工，一部分非结晶碳 变成结晶碳，这种石墨称为电化石墨（石墨化石墨）。 4.1.1 石墨
