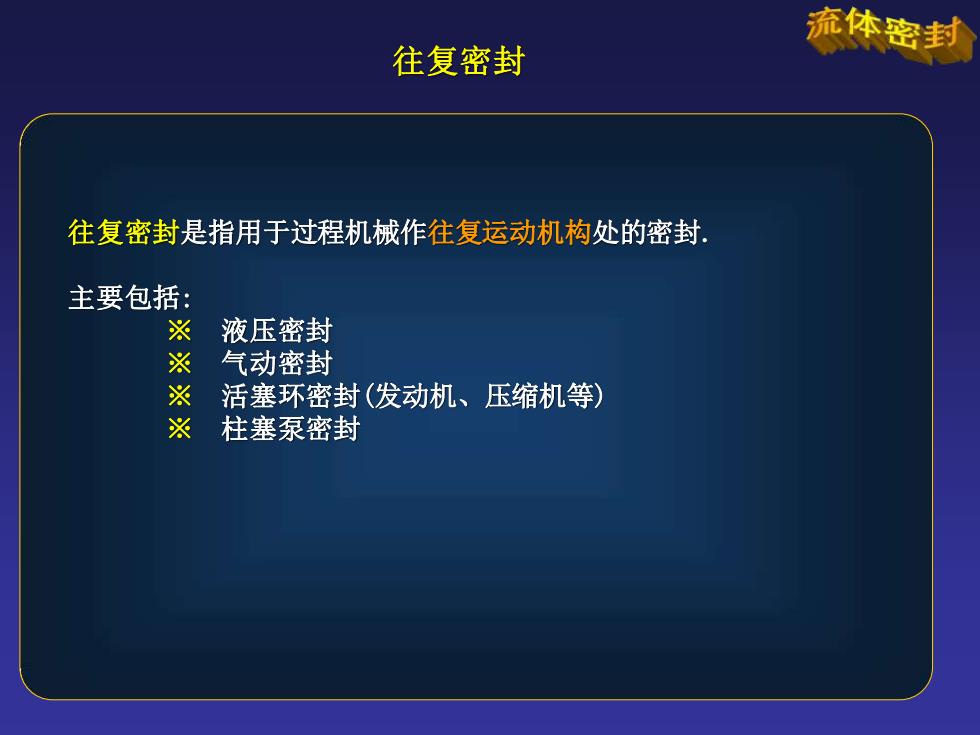

流体密封 往复密封 往复密封是指用于过程机械作往复运动机构处的密封. 主要包括： ※ 液压密封 ※ 气动密封 ※ 活塞环密封（发动机、压缩机等） ※ 柱塞泵密封
往复密封 往复密封是指用于过程机械作往复运动机构处的密封. 主要包括: ※ 液压密封 ※ 气动密封 ※ 活塞环密封(发动机、压缩机等) ※ 柱塞泵密封
往复密封 流体密封 液压密封 对液压密封的基本要求： 定义：液压传动是以液体为工作介质，实现 有控制地传递和转换能量的传动系统。 结构组成：一般的液压密封指液压缸活塞密 封和活塞杆密封。还包括防止灰尘或外界液 体进人系统的防尘密封。 液压密封由聚合物、弹性体或塑料等材料制 造。液压缸中的支撑环起到类似滑动轴承的 作用，支撑侧向载荷，维持液压密封同心的 作用，由聚合物材料或金属制成。 区别：往复运动密封与旋转运动密封不同之 处在于，往复运动密封的泄漏率在构成一个 图4-11液压往复运动密封系统 循环的两个行程中是彼引不相同的
往复密封 对液压密封的基本要求: 定义：液压传动是以液体为工作介质，实现 有控制地传递和转换能量的传动系统。 结构组成：一般的液压密封指液压缸活塞密 封和活塞杆密封。还包括防止灰尘或外界液 体进人系统的防尘密封。 液压密封由聚合物、弹性体或塑料等材料制 造。液压缸中的支撑环起到类似滑动轴承的 作用，支撑侧向载荷，维持液压密封同心的 作用，由聚合物材料或金属制成。 区别：往复运动密封与旋转运动密封不同之 处在于，往复运动密封的泄漏率在构成一个 循环的两个行程中是彼引不相同的. 1 液压密封
往复密封 流体密封 液压密封 对液压密封的基本要求： 抗环境能力；经济性；密封性；保护性；耐磨性 抗环境能力：耐化学 经济性：密封件、 品、耐油、耐寒 安装、维护费用低 密封性：零泄漏 无“粘、滑"现象 保护性：防止灰尘等 其他异物进入系统 耐磨性：低磨损、防结碳
往复密封 对液压密封的基本要求: 抗环境能力；经济性；密封性；保护性；耐磨性 2 液压密封
往复密封 流体密封 2 液压密封 弹性体密封的基本原理： ※自密封机理 ※动密封机理 ※活塞杆密封 ※活塞密封 ※防尘密封
往复密封 弹性体密封的基本原理: ※ 自密封机理 ※ 动密封机理 ※ 活塞杆密封 ※ 活塞密封 ※ 防尘密封 2 液压密封
往复密封 流体密封 液压密封 弹性体密封的基本原理： 一一回自密封机理 0一 自由状态的弹性 △d,过盈量 安装空间（沟槽 压力未作用之前： 密封环在自由状态下的截面初始 厚度为d,将其安装在深度为T的沟 槽内时，被压缩量为△d,即密封环 与安装空间的过盈量。因此，在安装 界面初始接触应力，a0 之后，介质加压之前，密封接触表面 受到预载荷的作用，或者说产生了接 触应力¤，此接触应力并不像螺栓 法兰联接中密封垫片中的初始预紧力 p-0 那样要求很大。 图413弹性体密封的初始接触应力
往复密封 弹性体密封的基本原理: －－◎自密封机理◎－－ 压力未作用之前: 密封环在自由状态下的截面初始 厚度为d，将其安装在深度为T的沟 槽内时，被压缩量为△d，即密封环 与安装空间的过盈量。因此，在安装 之后，介质加压之前，密封接触表面 受到预载荷的作用，或者说产生了接 触应力 ，此接触应力并不像螺栓 法兰联接中密封垫片中的初始预紧力 那样要求很大。 1 液压密封 0
