2章 第 垫片密封 流体密封 2.1.2.3 垫片 (2) 垫片的基本类型 金属垫片 垫 片 应用范围 压力+ 温 度 型 种类。 示意图 材料 介质知 MPa 紫铜，铝，铅，软钢，不锈钢， 1.33× 金属平垫片 ≈600 合金钢 1016203 08(10)钢，铝，铅合金钢， 金属齿形垫片？ ≥4.00 ≈600 1Cr130Cr13), 金属八角 金 垫片e 蒸汽，氢气，压缩空气，天然气，油品， 密 金属椭圆 ⑦ 10钢，1Cr13,合金钢，不锈 ≥6.4和 ≈600 溶剂，重油，丙稀，烧碱，酸，碱，液 封 垫片e 钢等 化气，水和 垫 金属透镜 垫片 金属空心 铜，铝，低碳钢，不锈钢，合 真空~高压 低温 密封圈 金钢。 高温 铜丝， 无氧铜丝，高纯铝丝 金属丝垫 1.33×10-16 -196-450 金丝，银丝

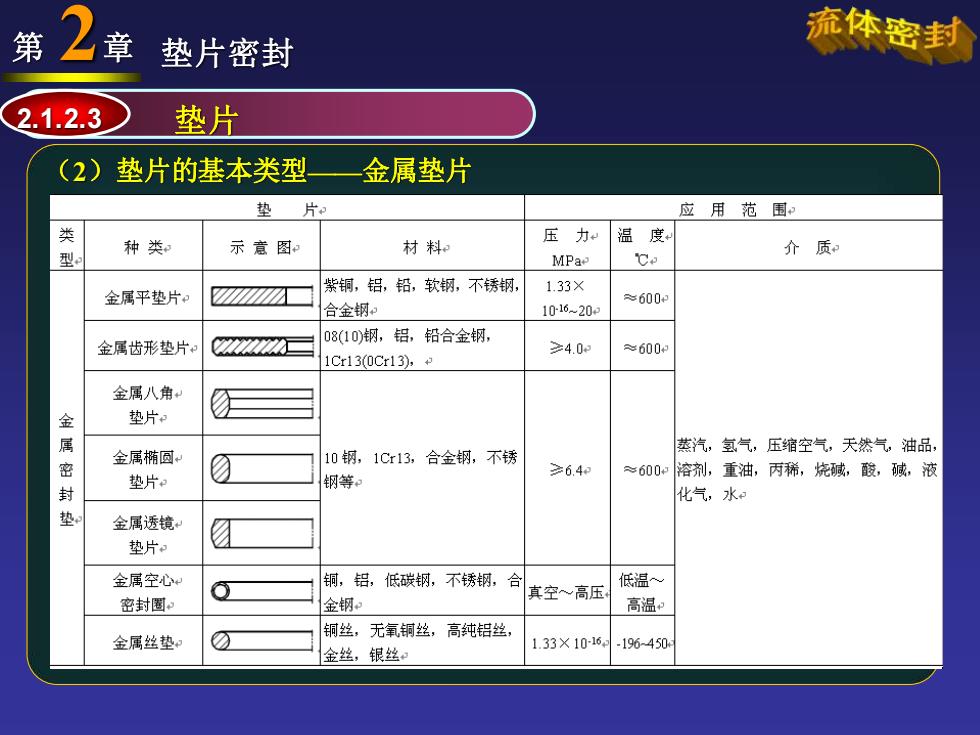

第 2章 垫片密封 （2）垫片的基本类型——金属垫片 2.1.2.3 垫片
第 章 垫片密封 流体密封 2.1.2.3 垫片 (3)垫片的重要性能： a.垫片的力学性能： 载荷变形形为 压缩性和回弹性 拉伸强度 压缩强度 蠕变松弛行为 PxT b.垫的高温性能 c.垫片的密封形为
第 2章 垫片密封 （3）垫片的重要性能: a. 垫片的力学性能: 载荷-变形形为 压缩性和回弹性 拉伸强度 压缩强度 蠕变松弛行为 PxT b. 垫的高温性能 c. 垫片的密封形为 2.1.2.3 垫片
第 2 章 垫片密封 流体密封 2.1.2.3 垫片 (3)垫片的重要性能 二a.垫片的力学性能一载荷变形形为 a.垫片通常不完全是弹性，应力与应变没有单一的弹性响应关系，呈非线性 在图形上表现出滞后曲线的特性，即存在残余变形. b.不同材质的应力与应变曲线不同 c.应力与应变曲线可受温度影响 0 go 垫片变形6 图3-3垫片应力与变形的关系
第 2章 垫片密封 （3）垫片的重要性能——a. 垫片的力学性能——载荷-变形形为 a. 垫片通常不完全是弹性,应力与应变没有单一的弹性响应关系,呈非线性, 在图形上表现出滞后曲线的特性,即存在残余变形. b. 不同材质的应力与应变曲线不同. c. 应力与应变曲线可受温度影响 2.1.2.3 垫片
第 章 垫片密封 流体密封 2.1.2.3 垫片 (3) 垫片的重要性能 垫片的力学性能 压缩性和回弹性 压缩性：初始压缩后垫片厚度的改变量，表征了垫片刚性的大小， C=[(。-te)/1]×100% 回弹性：当压缩载荷卸除后，垫片厚度的回复量，它对操作时因压力或其 他原因引起密封面的分离进行补偿，以保持接头的密封能力， T=[(4,-t.)/(。-t)]×100% 6- 垫片的原始厚度 t.-垫片在规定载荷下的厚度 t.-垫片在回复载荷下的厚度 影响因素：垫片材料和结构形式，温度、厚度和垫片应力等因素
第 2章 垫片密封 （3）垫片的重要性能——垫片的力学性能——压缩性和回弹性 压缩性:初始压缩后垫片厚度的改变量,表征了垫片刚性的大小. 回弹性:当压缩载荷卸除后,垫片厚度的回复量,它对操作时因压力或其 他原因引起密封面的分离进行补偿,以保持接头的密封能力. 影响因素：垫片材料和结构形式，温度、厚度和垫片应力等因素。 2.1.2.3 垫片 C t t t = − ( )/ 100% 0 0 c 0 0 ( ) /( ) 100% r c c c r T t t t t t t t = − − − − − 垫片的原始厚度 垫片在规定载荷下的厚度 垫片在回复载荷下的厚度
第 章 垫片密封 流体密封 2.1.2.3 垫片 (3)垫片的重要性能 垫片的力学性能 拉伸强度 是构成材料的基本需要，也是垫片发生吹出时不引起撕裂的需要对 于用通常压缩法制成的各种橡胶粘结纤维增强材料制成的非金属垫片，横 向拉伸强度小于纵向拉伸强度，一般考虑横向拉伸强度其他半金属垫片 和金属垫，拉伸强度比金属板材高得多，因此不是主要考虑因素. ① -③
第 2章 垫片密封 （3）垫片的重要性能——垫片的力学性能——拉伸强度 是构成材料的基本需要,也是垫片发生吹出时不引起撕裂的需要.对 于用通常压缩法制成的各种橡胶粘结纤维增强材料制成的非金属垫片,横 向拉伸强度小于纵向拉伸强度,一般考虑横向拉伸强度.其他半金属垫片 和金属垫,拉伸强度比金属板材高得多,因此不是主要考虑因素. 2.1.2.3 垫片
