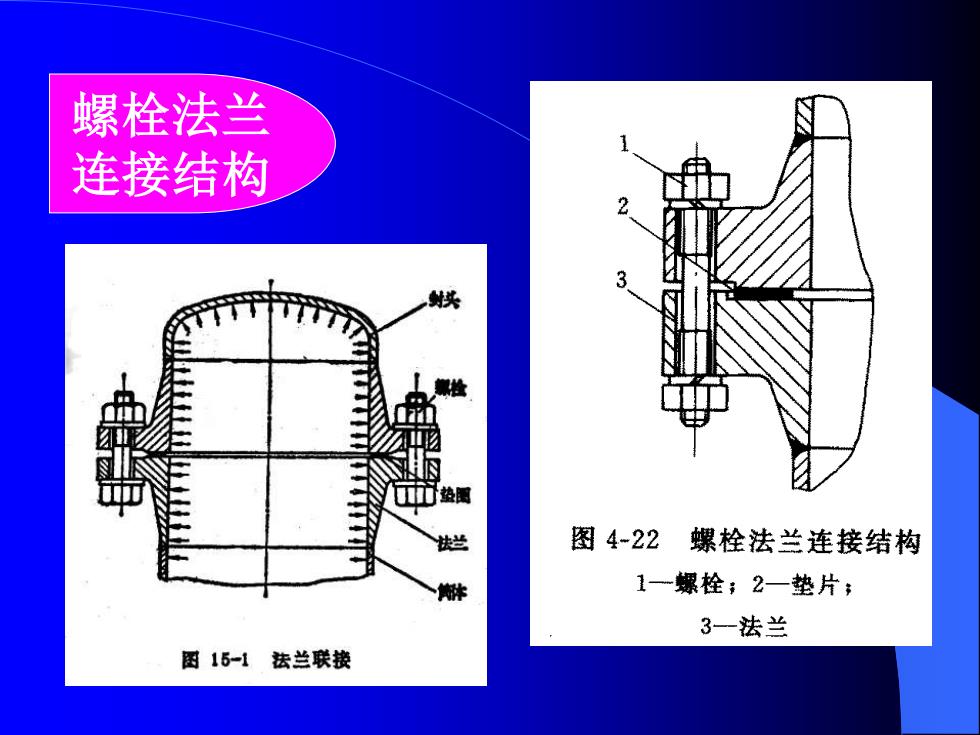

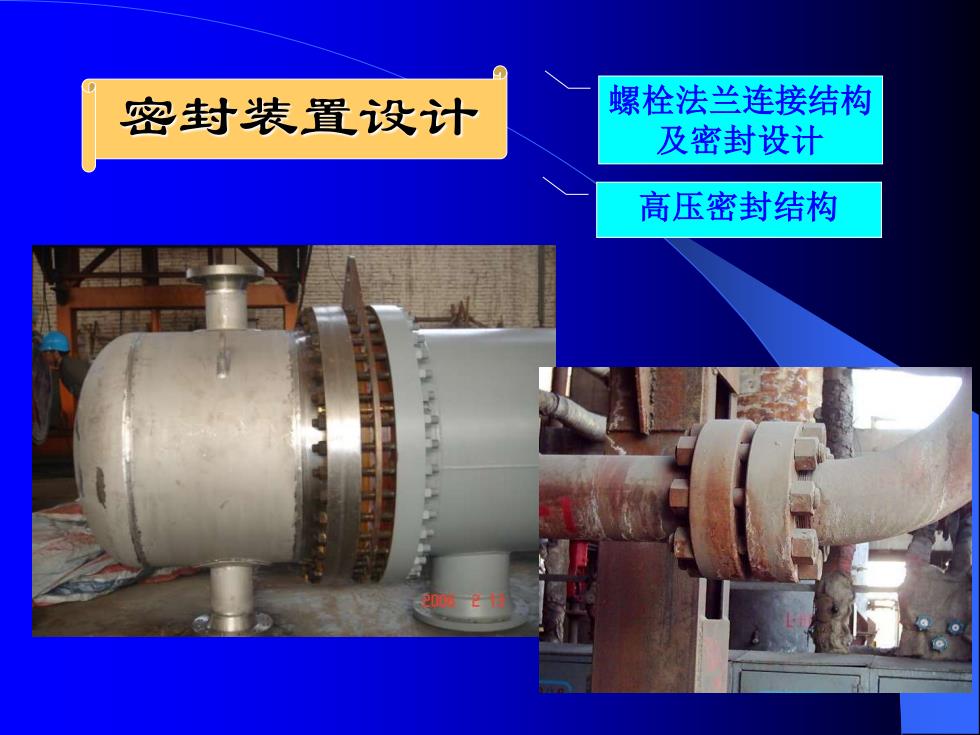

螺栓法兰 连接结构 图4-22 螺栓法兰连接结构 1一螺栓；2一垫片： 3一法兰 图16-1法兰联找
螺栓法兰 连接结构
泄漏形式 界面 泄漏 图2-44界面泄漏与渗透泄漏
泄漏形式

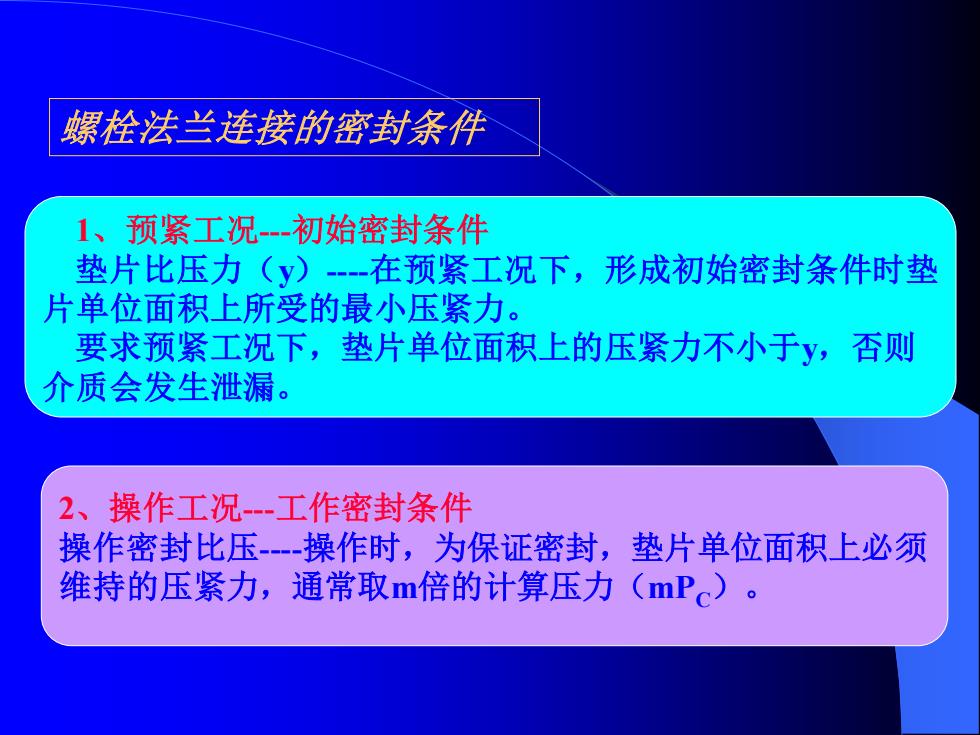

螺栓法兰连接的密封条件 1、预紧工况初始密封条件 垫片比压力(y)-在预紧工况下，形成初始密封条件时垫 片单位面积上所受的最小压紧力。 要求预紧工况下，垫片单位面积上的压紧力不小于y,否则 介质会发生泄漏。 2、操作工况-工作密封条件 操作密封比压--操作时，为保证密封，垫片单位面积上必须 维持的压紧力，通常取m倍的计算压力(mPc)
螺栓法兰连接的密封条件 1、预紧工况---初始密封条件 垫片比压力（y）----在预紧工况下，形成初始密封条件时垫 片单位面积上所受的最小压紧力。 要求预紧工况下，垫片单位面积上的压紧力不小于y，否则 介质会发生泄漏。 2、操作工况---工作密封条件 操作密封比压----操作时，为保证密封，垫片单位面积上必须 维持的压紧力，通常取m倍的计算压力（mPC）
保证密封的条件 预紧时，法兰密封 面上的比压不低于 预紧密封比压y 工作时，法兰密封面 上的比压不低于操作 密封比压，即m倍的 介质计算压力
保证密封的条件 预紧时，法兰密封 面上的比压不低于 预紧密封比压y 工作时，法兰密封面 上的比压不低于操作 密封比压，即m倍的 介质计算压力
