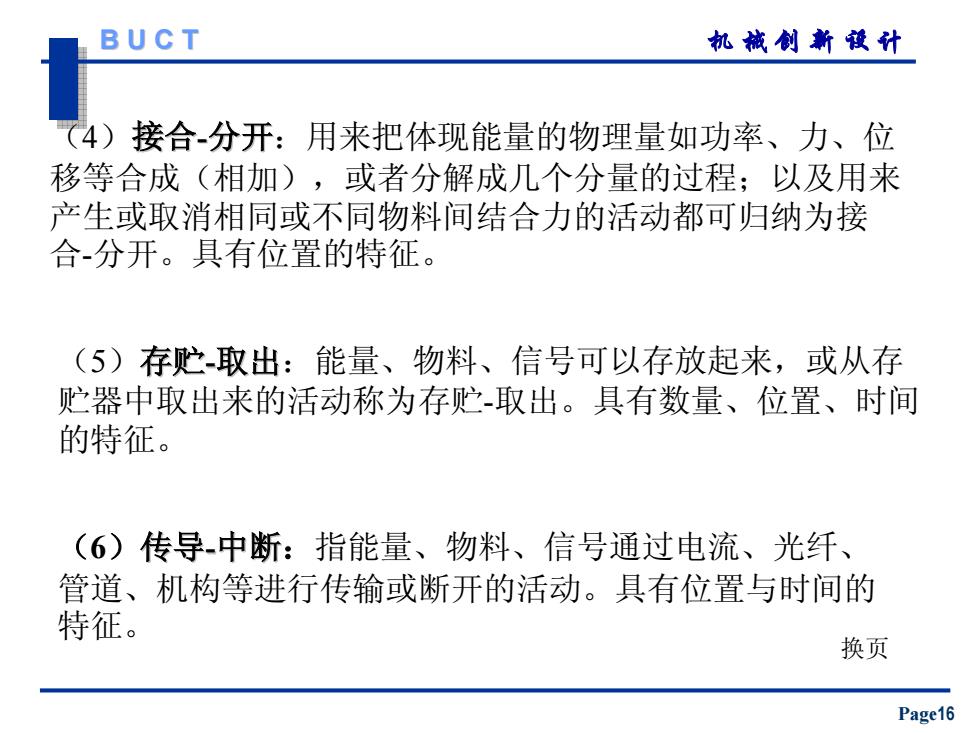

BUCT 机械创新设计 (4)接合分开：用来把体现能量的物理量如功率、力、位 移等合成（相加），或者分解成几个分量的过程；以及用来 产生或取消相同或不同物料间结合力的活动都可归纳为接 合-分开。具有位置的特征。 (5)存贮取出：能量、物料、信号可以存放起来，或从存 贮器中取出来的活动称为存贮取出。具有数量、位置、时间 的特征。 (6)传导中断：指能量、物料、信号通过电流、光纤、 管道、机构等进行传输或断开的活动。具有位置与时间的 特征。 换页 Page16
机械创新设计 Page16 B U C T B U C T （4）接合-分开：用来把体现能量的物理量如功率、力、位 移等合成（相加），或者分解成几个分量的过程；以及用来 产生或取消相同或不同物料间结合力的活动都可归纳为接 合-分开。具有位置的特征。 （5）存贮-取出：能量、物料、信号可以存放起来，或从存 贮器中取出来的活动称为存贮-取出。具有数量、位置、时间 的特征。 （6）传导-中断：指能量、物料、信号通过电流、光纤、 管道、机构等进行传输或断开的活动。具有位置与时间的 特征。 换页

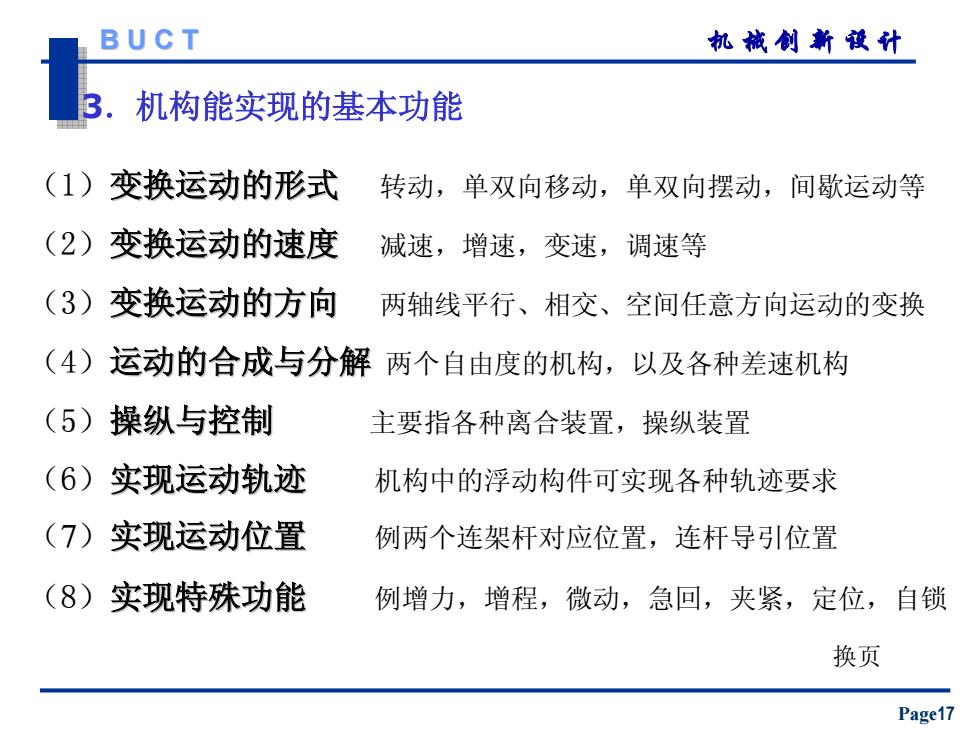

BUCT 机械创新设计 3 机构能实现的基本功能 (1)变换运动的形式 转动，单双向移动，单双向摆动，间歇运动等 (2)变换运动的速度 减速，增速，变速，调速等 (3)变换运动的方向 两轴线平行、相交、空间任意方向运动的变换 (4)运动的合成与分解两个自由度的机构，以及各种差速机构 (5)操纵与控制 主要指各种离合装置，操纵装置 (6)实现运动轨迹 机构中的浮动构件可实现各种轨迹要求 (7)实现运动位置 例两个连架杆对应位置，连杆导引位置 (8)实现特殊功能 例增力，增程，微动，急回，夹紧，定位，自锁 换页 Page17
机械创新设计 Page17 B U C T B U C T 3．机构能实现的基本功能 （1）变换运动的形式 变换运动的形式 转动，单双向移动，单双向摆动，间歇运动等 （2）变换运动的速度 变换运动的速度 减速，增速，变速，调速等 （3）变换运动的方向 变换运动的方向 两轴线平行、相交、空间任意方向运动的变换 （4）运动的合成与分解 运动的合成与分解 两个自由度的机构，以及各种差速机构 （5）操纵与控制 主要指各种离合装置，操纵装置 （6）实现运动轨迹 机构中的浮动构件可实现各种轨迹要求 （7）实现运动位置 例两个连架杆对应位置，连杆导引位置 （8）实现特殊功能 例增力，增程，微动，急回，夹紧，定位，自锁 换页

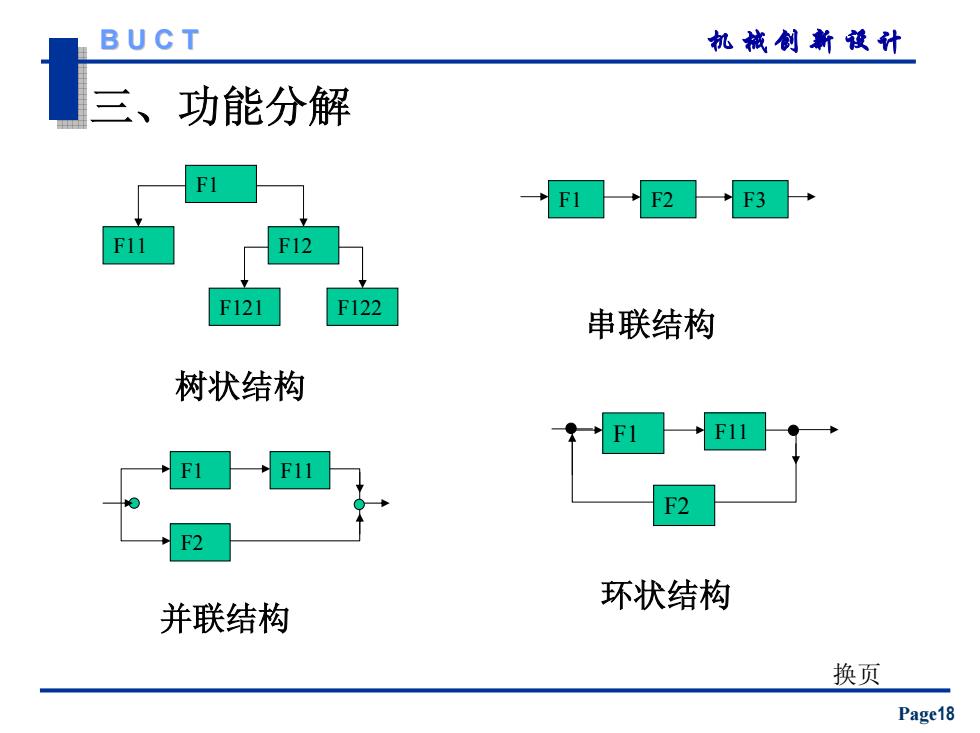

BUCT 机械制新设计 三、功能分解 23 F11 F12 F121 F122 串联结构 树状结构 F2 环状结构 并联结构 换页 Page18
机械创新设计 Page18 B U C T B U C T 三、功能分解 F1 F11 F12 F121 F122 F1 F2 F3 串联结构 树状结构 F1 F2 F11 F1 F2 F11 环状结构 并联结构 换页

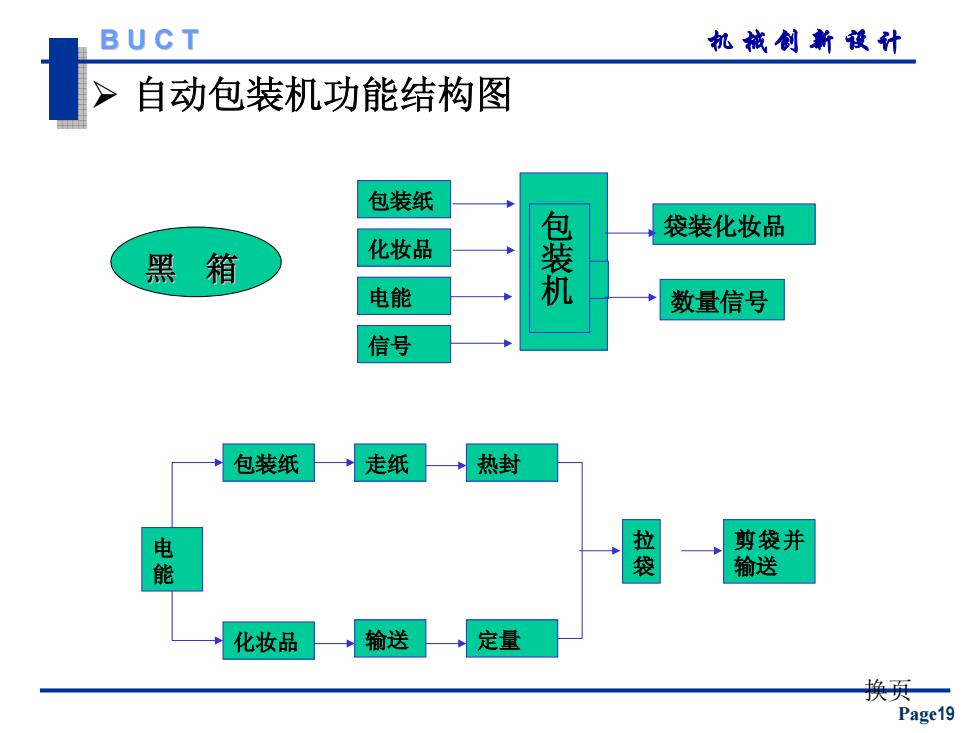

BUCT 机械制新设计 自动包装机功能结构图 包装纸 黑 箱 化妆品 包装机 袋装化妆品 电能 数量信号 信号 包装纸 走纸 热封 拉 剪袋并 能 输送 化妆品 输送 定量 换兵 Page19
机械创新设计 Page19 B U C T B U C T ¾ 自动包装机功能结构图 包装纸 包装机 化妆品 电能 信号 袋装化妆品 数量信号 黑 箱 包装纸 走纸 热封 化妆品 输送 定量 电 能 拉 袋 剪袋并 输送 换页

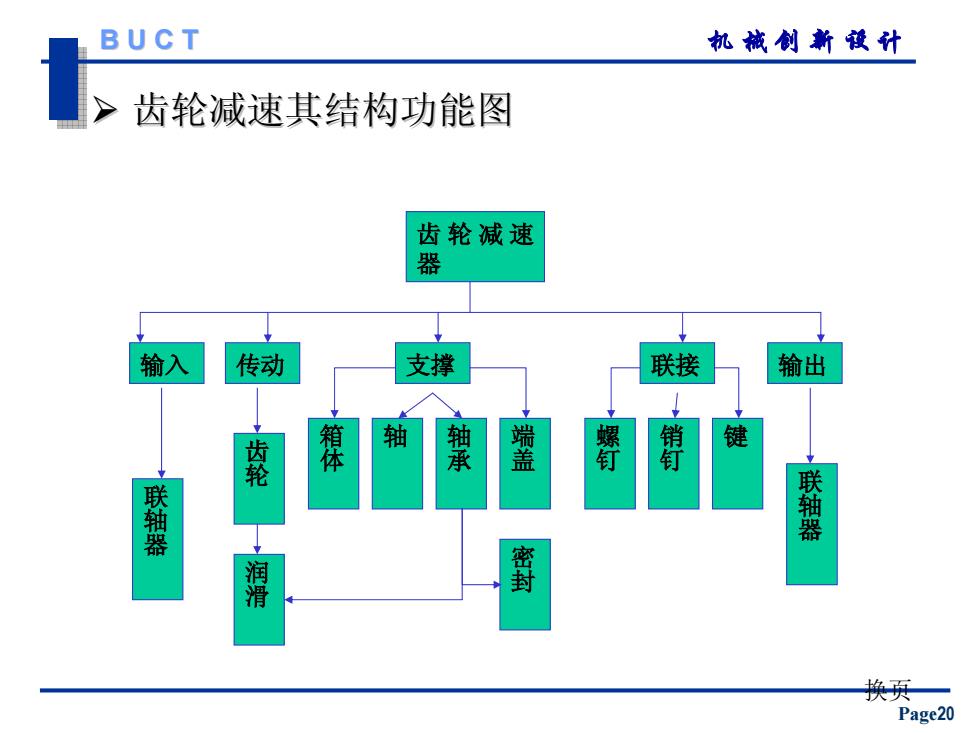

BUCT 机械创新设计 齿轮减速其结构功能图 齿轮减速 器 输入 传动 支撑 联接 输出 轴 整 承 鑾 碧 键 联轴器 联轴器 碧 换页一 Page20
机械创新设计 Page20 B U C T B U C T ¾ 齿轮减速其结构功能图 齿轮减速其结构功能图 齿 轮减速 器 输入 传动 支撑 联接 输出 齿轮 润滑 箱体 轴 轴承 端盖 密封 联轴器 联轴器 螺钉 销钉 键 换页
