BUCT 机械制新设计 任务 三 功能分析 功能综合 功能分解 功能分类 方案设计的创新 创新技法 形态矩阵 原理综合 冲突矩阵 解法目录 资源利用 机构构形 构形综合 结构构形 确定方案 方案评价 换 Page11
机械创新设计 Page11 B U C T B U C T 任务 功能综合 功能分析 功能分解 功能分类 原理综合 创新技法 形态矩阵 冲突矩阵 解法目录 资源利用 确定方案 方案评价 构形综合 机构构形 结构构形 三 方 案 设 计 的 创 新 换页
BUCT 机械创新设计 第二节功能综合 从功能角度，对系统迸行分析、分 解、分类，进行适当裁减，实现设 计的突破 换项 Page12
机械创新设计 Page12 B U C T B U C T 第二节 功能综合 从功能角度，对系统进行分析、分 从功能角度，对系统进行分析、分 解、分类，进行适当裁减，实现设 解、分类，进行适当裁减，实现设 计的突破 换页
BUCT 机械创新设计 一、功能分析：对系统输入输出的描述 (黑箱法) 约束 水洗 输入接口 输出接口 电 净衣物 能 能量 能量 系 污物 物料 统器备 物料 通 衣系 设 信号 仪 信号 脏衣 切断 物水 低噪音 对外影响 换兵 Page13
机械创新设计 Page13 B U C T B U C T 一、功能分析：对系统输入输出的描述（黑箱法） 技 术 系 统 机 器 设 备 仪 器 输入接口 输出接口 能量 物料 能量 信号 物料 信号 约束 对外影响 净 衣 系 统 电 能 接 通 净衣物 脏 衣 物 水 污物 切断 水洗 低噪音 换页

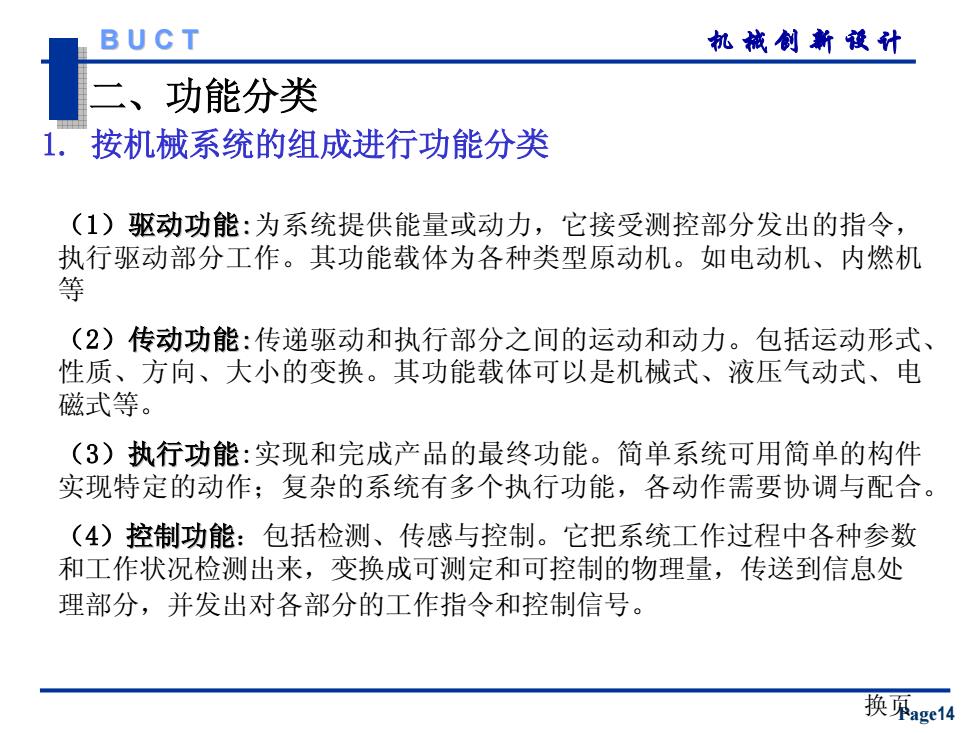

BUCT 机械创新设计 二、功能分类 1.按机械系统的组成进行功能分类 (1)驱动功能：为系统提供能量或动力，它接受测控部分发出的指令， 执行驱动部分工作。其功能载体为各种类型原动机。如电动机、内燃机 等 (2)传动功能：传递驱动和执行部分之间的运动和动力。包括运动形式、 性质、方向、大小的变换。其功能载体可以是机械式、液压气动式、电 磁式等。 (3)执行功能：实现和完成产品的最终功能。简单系统可用简单的构件 实现特定的动作；复杂的系统有多个执行功能，各动作需要协调与配合。 (4)控制功能：包括检测、传感与控制。它把系统工作过程中各种参数 和工作状况检测出来，变换成可测定和可控制的物理量，传送到信息处 理部分，并发出对各部分的工作指令和控制信号。 换项age14
机械创新设计 Page14 B U C T B U C T 二、功能分类 1. 按机械系统的组成进行功能分类 （1）驱动功能:为系统提供能量或动力，它接受测控部分发出的指令， 执行驱动部分工作。其功能载体为各种类型原动机。如电动机、内燃机 等 （2）传动功能:传递驱动和执行部分之间的运动和动力。包括运动形式、 性质、方向、大小的变换。其功能载体可以是机械式、液压气动式、电 磁式等。 （3）执行功能:实现和完成产品的最终功能。简单系统可用简单的构件 实现特定的动作；复杂的系统有多个执行功能，各动作需要协调与配合。 （4）控制功能：包括检测、传感与控制。它把系统工作过程中各种参数 和工作状况检测出来，变换成可测定和可控制的物理量，传送到信息处 理部分，并发出对各部分的工作指令和控制信号。 换页

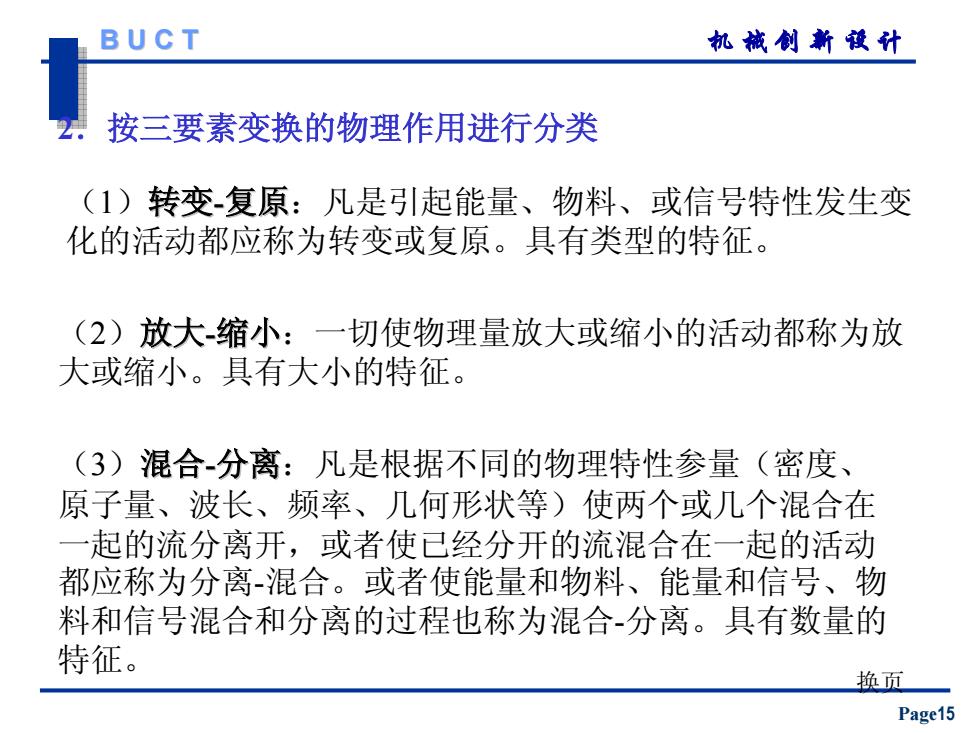

BUCT 机械创新设计 按三要素变换的物理作用进行分类 (1)转变复原：凡是引起能量、物料、或信号特性发生变 化的活动都应称为转变或复原。具有类型的特征。 (2)放大缩小：一切使物理量放大或缩小的活动都称为放 大或缩小。具有大小的特征。 (3)混合-分离：凡是根据不同的物理特性参量（密度、 原子量、波长、频率、几何形状等)使两个或几个混合在 一起的流分离开，或者使已经分开的流混合在一起的活动 都应称为分离-混合。或者使能量和物料、能量和信号、物 料和信号混合和分离的过程也称为混合-分离。具有数量的 特征。 换页 Page15
机械创新设计 Page15 B U C T B U C T 2．按三要素变换的物理作用进行分类 （1）转变-复原：凡是引起能量、物料、或信号特性发生变 化的活动都应称为转变或复原。具有类型的特征。 （2）放大-缩小：一切使物理量放大或缩小的活动都称为放 大或缩小。具有大小的特征。 （3）混合-分离：凡是根据不同的物理特性参量（密度、 原子量、波长、频率、几何形状等）使两个或几个混合在 一起的流分离开，或者使已经分开的流混合在一起的活动 都应称为分离-混合。或者使能量和物料、能量和信号、物 料和信号混合和分离的过程也称为混合-分离。具有数量的 特征。 换页
