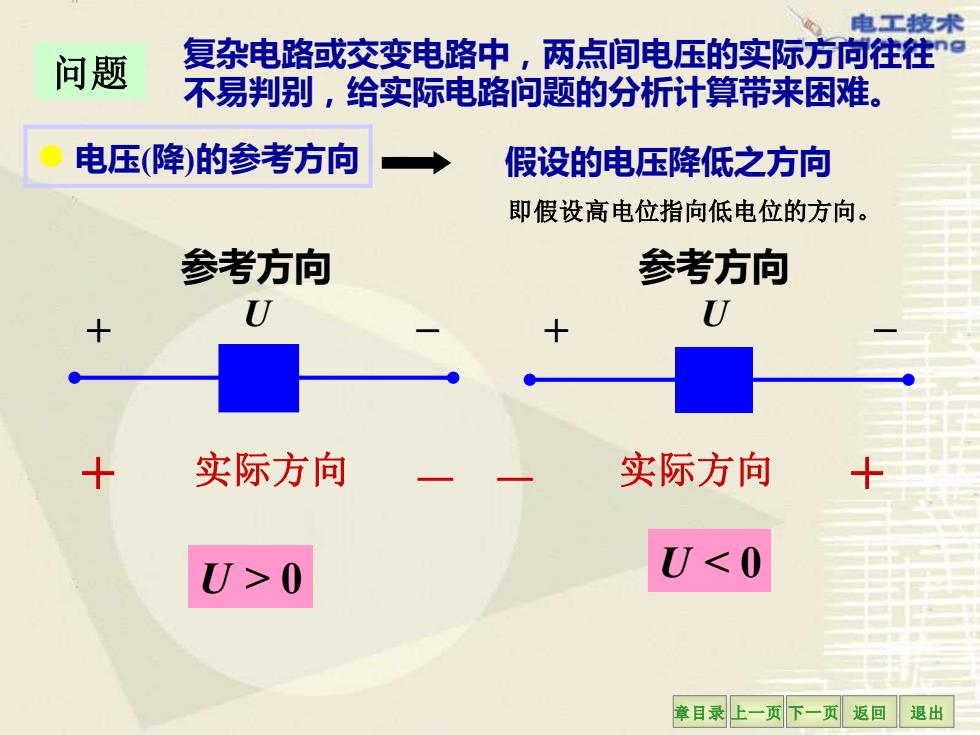

电工技术 问题 复杂电路或交变电路中，两点间电压的实际方向往往”。 不易判别，给实际电路问题的分析计算带来困难。 电压（降）的参考方向 假设的电压降低之方向 即假设高电位指向低电位的方向。 参考方向 参考方向 U U 实际方向 实际方向 U>0 U<0 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 问题 复杂电路或交变电路中，两点间电压的实际方向往往 不易判别，给实际电路问题的分析计算带来困难。 ⚫ 电压(降)的参考方向 U > 0 参考方向 U + – + 实际方向 实际方向 + 参考方向 U + – U < 0 假设的电压降低之方向 即假设高电位指向低电位的方向

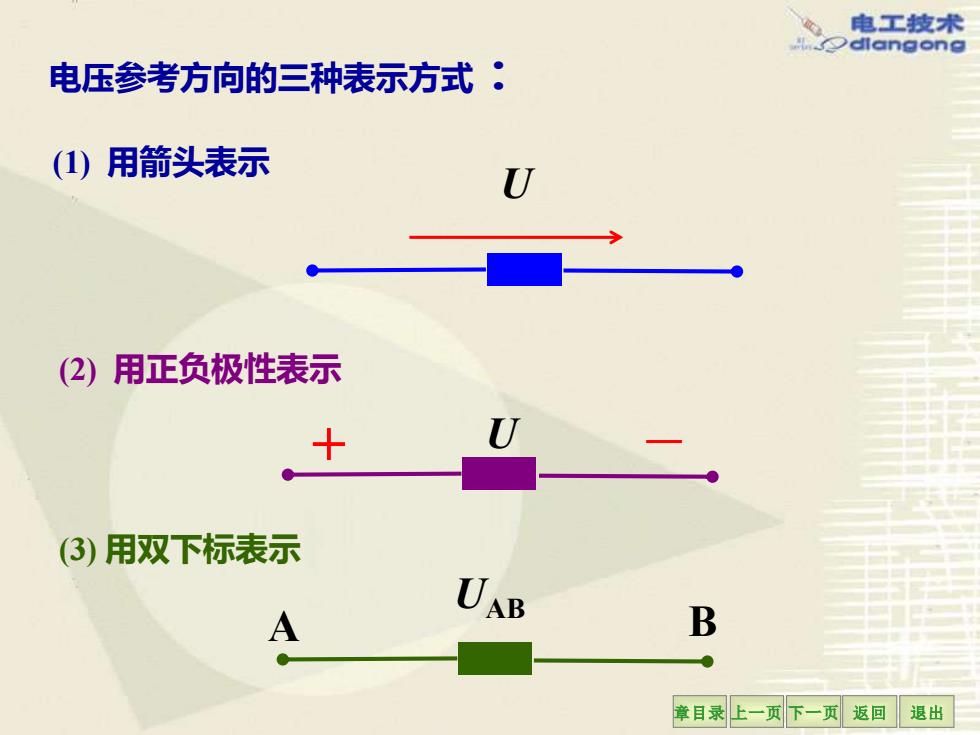

电工技术 dlangong 电压参考方向的三种表示方式： ()用箭头表示 U (2)用正负极性表示 U (3)用双下标表示 A UAB B 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 电压参考方向的三种表示方式： (1) 用箭头表示 (2) 用正负极性表示 (3) 用双下标表示 U + U A B UAB

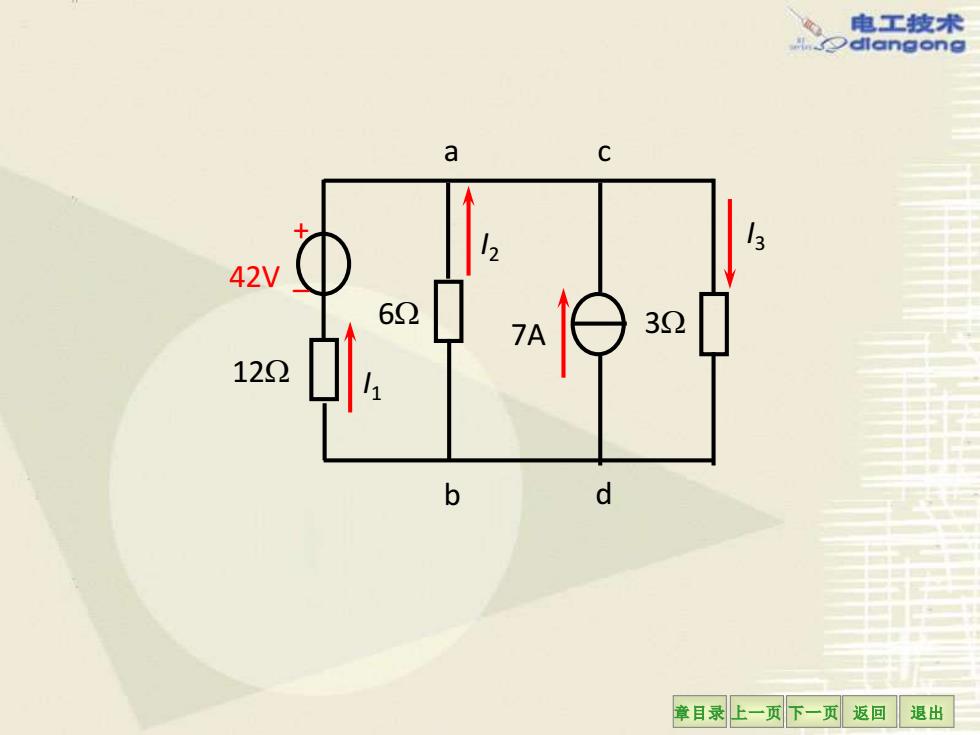

电工技术 dlangong a 42V 32 122 b d 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 b a I2 I3 42V + – I1 12W 6W 7A 3W c d

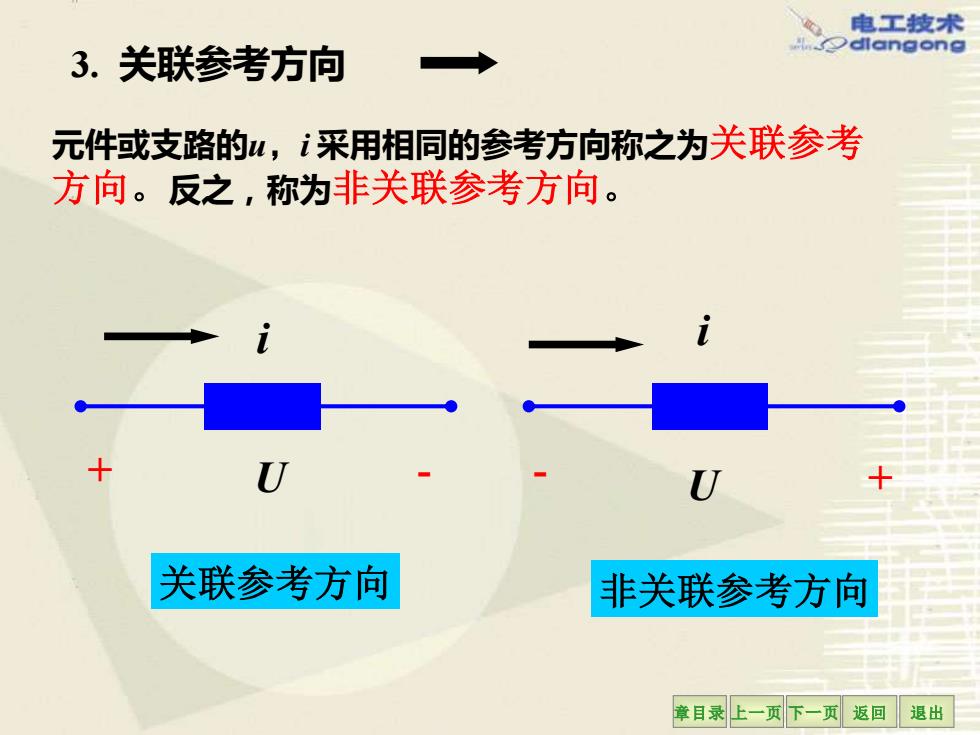

电工技术 3.关联参考方向 dlangong 元件或支路的，i采用相同的参考方向称之为关联参考 方向。反之，称为非关联参考方向。 关联参考方向 非关联参考方向 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 元件或支路的u，i 采用相同的参考方向称之为关联参考 方向。反之，称为非关联参考方向。 关联参考方向 非关联参考方向 3. 关联参考方向 i + - - + i U U

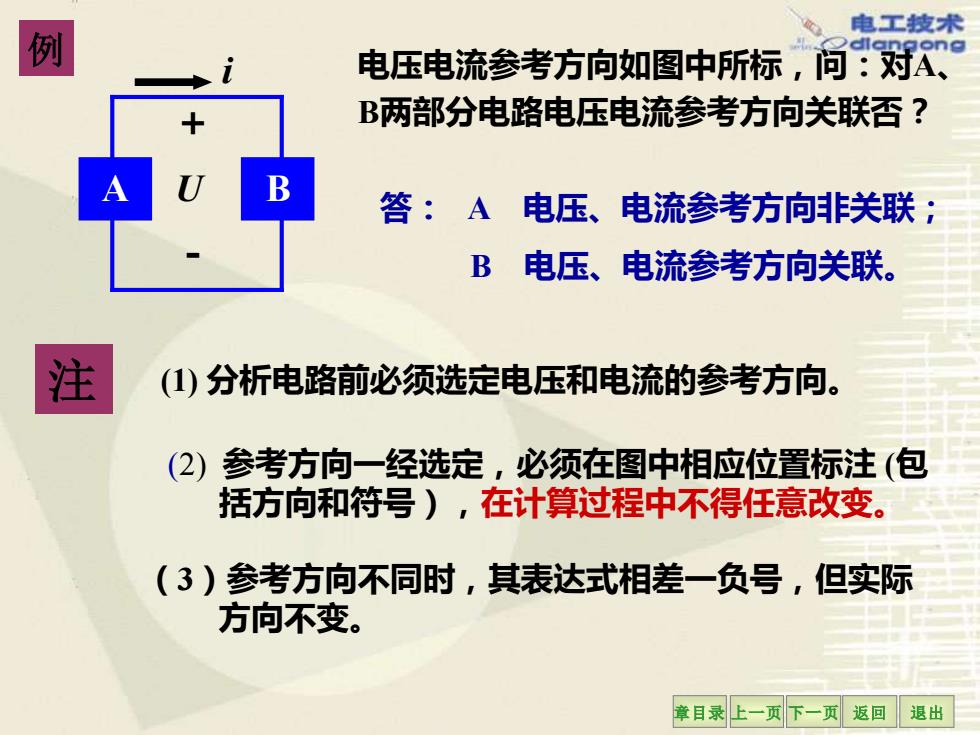

电工技术 例 电压电流参考方向如图中所标，问：对A、 B两部分电路电压电流参考方向关联否？ 答：A电压、电流参考方向非关联； B电压、电流参考方向关联。 注 ()分析电路前必须选定电压和电流的参考方向。 (2)参考方向一经选定，必须在图中相应位置标注（包 括方向和符号)，在计算过程中不得任意改变。 (3)参考方向不同时，其表达式相差一负号，但实际 方向不变。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 注 (1) 分析电路前必须选定电压和电流的参考方向。 (2) 参考方向一经选定，必须在图中相应位置标注 (包 括方向和符号），在计算过程中不得任意改变。 （3）参考方向不同时，其表达式相差一负号，但实际 方向不变。 A B i 例 ＋ － U 电压电流参考方向如图中所标，问：对A、 B两部分电路电压电流参考方向关联否？ 答： A 电压、电流参考方向非关联； B 电压、电流参考方向关联
