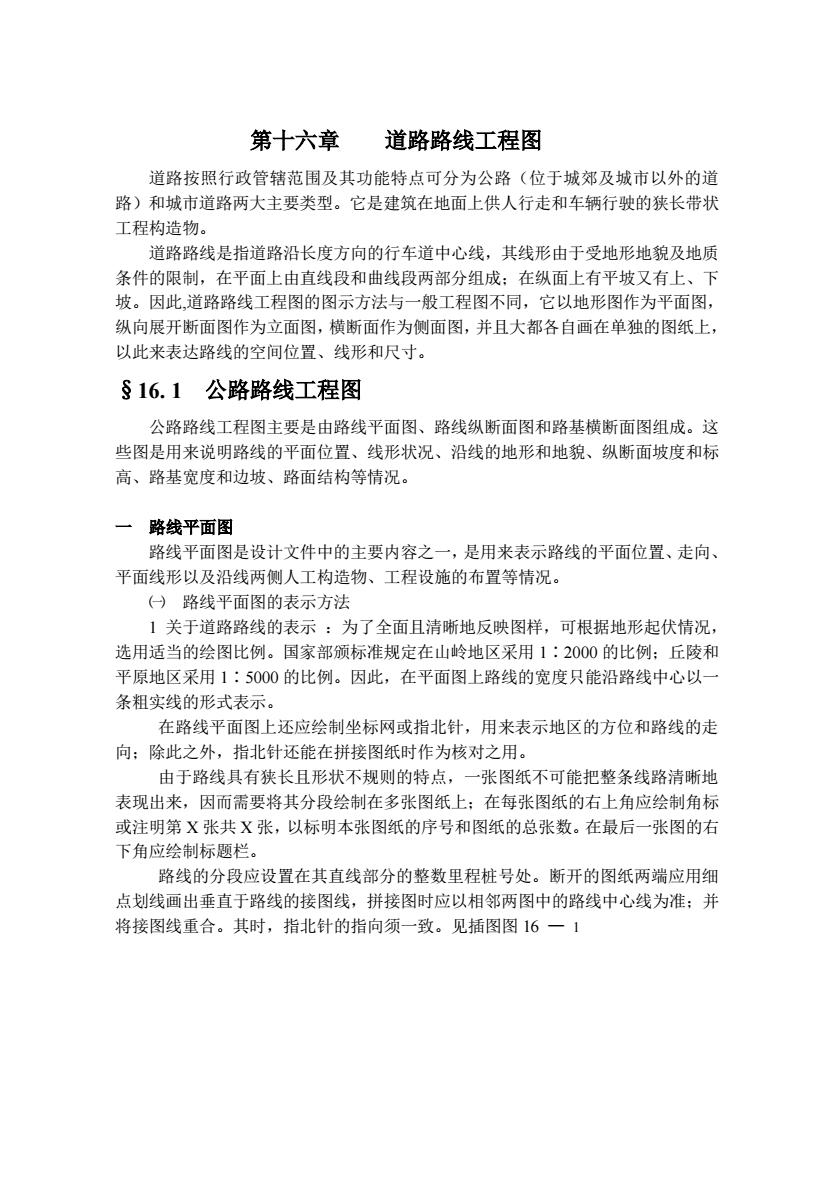

第十六章道路路线工程图 道路按照行政管辖范围及其功能特点可分为公路（位于城郊及城市以外的道 路)和城市道路两大主要类型。它是建筑在地面上供人行走和车辆行驶的狭长带状 工程构造物。 道路路线是指道路沿长度方向的行车道中心线，其线形由于受地形地貌及地质 条件的限制，在平面上由直线段和曲线段两部分组成：在纵面上有平坡又有上、下 坡。因此，道路路线工程图的图示方法与一般工程图不同，它以地形图作为平面图， 纵向展开断面图作为立面图，横断面作为侧面图，并且大都各自画在单独的图纸上， 以此来表达路线的空间位置、线形和尺寸。 §16.1公路路线工程图 公路路线工程图主要是由路线平面图、路线纵断面图和路基横断面图组成。这 些图是用来说明路线的平面位置、线形状况、沿线的地形和地貌、纵断面坡度和标 高、路基宽度和边坡、路面结构等情况。 一路线平面图 路线平面图是设计文件中的主要内容之一，是用来表示路线的平面位置、走向、 平面线形以及沿线两侧人工构造物、工程设施的布置等情况。 ()路线平面图的表示方法 1关于道路路线的表示：为了全面且清晰地反映图样，可根据地形起伏情况， 选用适当的绘图比例。国家部颁标准规定在山岭地区采用1：2000的比例：丘陵和 平原地区采用1：5000的比例。因此，在平面图上路线的宽度只能沿路线中心以 条粗实线的形式表示。 在路线平面图上还应绘制坐标网或指北针，用来表示地区的方位和路线的走 向：除此之外，指北针还能在拼接图纸时作为核对之用。 由于路线具有狭长且形状不规则的特点，一张图纸不可能把整条线路清晰地 表现出来，因而需要将其分段绘制在多张图纸上：在每张图纸的右上角应绘制角标 或注明第X张共X张，以标明本张图纸的序号和图纸的总张数。在最后一张图的右 下角应绘制标题栏。 路线的分段应设置在其直线部分的整数里程桩号处。断开的图纸两端应用细 点划线画出垂直于路线的接图线，拼接图时应以相邻两图中的路线中心线为准：并 将接图线重合。其时，指北针的指向须一致。见插图图16一1
第十六章 道路路线工程图 道路按照行政管辖范围及其功能特点可分为公路（位于城郊及城市以外的道 路）和城市道路两大主要类型。它是建筑在地面上供人行走和车辆行驶的狭长带状 工程构造物。 道路路线是指道路沿长度方向的行车道中心线，其线形由于受地形地貌及地质 条件的限制，在平面上由直线段和曲线段两部分组成；在纵面上有平坡又有上、下 坡。因此,道路路线工程图的图示方法与一般工程图不同，它以地形图作为平面图， 纵向展开断面图作为立面图，横断面作为侧面图，并且大都各自画在单独的图纸上， 以此来表达路线的空间位置、线形和尺寸。 §16. 1 公路路线工程图 公路路线工程图主要是由路线平面图、路线纵断面图和路基横断面图组成。这 些图是用来说明路线的平面位置、线形状况、沿线的地形和地貌、纵断面坡度和标 高、路基宽度和边坡、路面结构等情况。 一 路线平面图 路线平面图是设计文件中的主要内容之一，是用来表示路线的平面位置、走向、 平面线形以及沿线两侧人工构造物、工程设施的布置等情况。 ㈠ 路线平面图的表示方法 1 关于道路路线的表示 ：为了全面且清晰地反映图样，可根据地形起伏情况， 选用适当的绘图比例。国家部颁标准规定在山岭地区采用 1∶2000 的比例；丘陵和 平原地区采用 1∶5000 的比例。因此，在平面图上路线的宽度只能沿路线中心以一 条粗实线的形式表示。 在路线平面图上还应绘制坐标网或指北针，用来表示地区的方位和路线的走 向；除此之外，指北针还能在拼接图纸时作为核对之用。 由于路线具有狭长且形状不规则的特点，一张图纸不可能把整条线路清晰地 表现出来，因而需要将其分段绘制在多张图纸上；在每张图纸的右上角应绘制角标 或注明第 X 张共 X 张，以标明本张图纸的序号和图纸的总张数。在最后一张图的右 下角应绘制标题栏。 路线的分段应设置在其直线部分的整数里程桩号处。断开的图纸两端应用细 点划线画出垂直于路线的接图线，拼接图时应以相邻两图中的路线中心线为准；并 将接图线重合。其时，指北针的指向须一致。见插图图 16 — 1

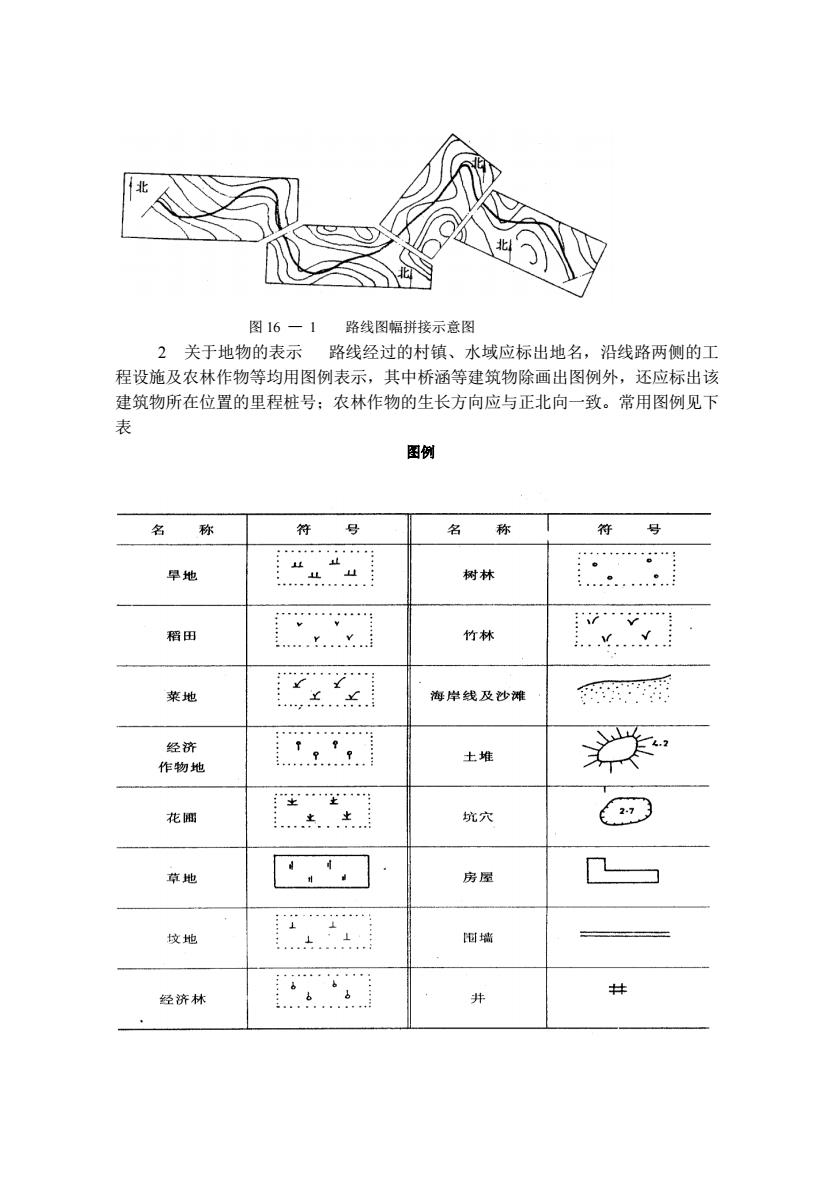

图16一1 路线图幅拼接示意图 2关于地物的表示路线经过的村镇、水域应标出地名，沿线路两侧的工 程设施及农林作物等均用图例表示，其中桥涵等建筑物除画出图例外，还应标出该 建筑物所在位置的里程桩号：农林作物的生长方向应与正北向一致。常用图例见下 表 图例 名称 符 号 名称 符 号 。 单地 树林 … 稻田 竹林 莱地 海岸线及沙滩 9 士堆 花画 坑六 草地 ‘.☐ 房屋 坟地 墙 经济林
图 16 — 1 路线图幅拼接示意图 2 关于地物的表示 路线经过的村镇、水域应标出地名，沿线路两侧的工 程设施及农林作物等均用图例表示，其中桥涵等建筑物除画出图例外，还应标出该 建筑物所在位置的里程桩号；农林作物的生长方向应与正北向一致。常用图例见下 表 图例
续上表 名称 符号 名称 符号 建筑红线 高压电线 话费要酯店 低压电线 平面上 高压 电线架 平面上互 变电室 (所) 排水沟 地面管道 急流槽 地下管道 挡土墙 河流 铁路 弛塘 原有公路 鱼塘 及行道树 乡道、大车道 水库 山L山 小路 堤 TTTTTTI 电讯线 排水边沟 口路线平面图的内容及画法 示出地形、地物、路线位置及桩号、平曲线主要桩位与其他交通路线的关系
㈡ 路线平面图的内容及画法 示出地形、地物、路线位置及桩号、平曲线主要桩位与其他交通路线的关系
9200 图16一2 公路路线平面图
图 16 — 2 公路路线平面图
以及县级以上境界等，标出水准点、导线点及坐标网或指北针图式，示出特大、大、 中桥、隧道路线交叉位置等。图中列出平曲线要素表 (①)地形在图中用等高线表示地形的起伏，每两条等高线间的高差为一整 数。等高线越密，表明地势越陡：等高线越稀，则地势越平坦。为了方便起见，每 隔四条线就画一条较粗的等高线-计曲线，并只在这条线上标注高程。在图16一2 中每两条等高线间的高差为10米。 (②)地物图中还要绘出沿线的桥、房屋、农田、林地小溪、河流等。 (3)路线的走向图16一2所表示的线路是从K2+000~K3+430由北偏东方 向开始沿一条山涧小溪向南延伸，在K2+400米转向西偏南行，行至700米处又转 回向南西方向前进，经河西村，跨过石垒河，在穿越了一片菜地后继续向南。 (④)里程桩号为了清楚地表示路线每一段的长度和路线的总长，图中从路 线的起点到终点沿前进方向（规定里程从左到右递增）的左侧标出公里桩，用符号 “O”表示：在路线的右侧标出百米桩，用符号“〡”表示。在书写公里桩和百米 桩的数字时，按道路制图标准规定，数字写在短细线的端部，字头朝向图纸上方。 (⑤)水准点沿线路每隔一定距离都要设置水准点，以作为附近路线上测定 路线中心桩的高差之用。 (⑥)平曲线要素路线水平方向转折处的弯转曲线称为平曲线。在平面图中 用交角点编号来表示。每各交角点处都有一段平曲线，在平面图中应列出平曲线的 要素：交点编号(JD以交点位置、偏角(a)圆曲线半径(R)、缓和曲线长度(Ls) 切线长度(T①、曲线总长度L)、外距(E)等。 图中要标注交角点编号DX,由此可知这是第X号交点，公路沿路线前进方 向在此处要转弯，这个转弯是由直线、曲线、缓和曲线三部分组成的，因此，在 图上还应标出缓和曲线的起点(ZH一一直缓)、圆曲线的起点(HY一一缓圆)、曲 线的中点(QZ一一曲中)、圆曲线的终点(YH一一圆缓)、缓和曲线的终点(HZ一 一缓直)等曲线要素点。在图12一2所示这段线路中共有三处交角点。 图16一3平曲线要素 白资料表 在平面图中都会附有曲线元素表。 二路线纵断面图 在公路设计中，纵断面图是非常重要的设计资料。它表示沿公路设计中心线的 地面起伏与设计标高之间的关系地质、状况以及路线的设计纵坡和竖曲线。如果把
以及县级以上境界等，标出水准点、导线点及坐标网或指北针图式，示出特大、大、 中桥、隧道路线交叉位置等。图中列出平曲线要素表。 ⑴ 地形 在图中用等高线表示地形的起伏，每两条等高线间的高差为一整 数。等高线越密，表明地势越陡；等高线越稀，则地势越平坦。为了方便起见，每 隔四条线就画一条较粗的等高线---计曲线，并只在这条线上标注高程。在图 16—2 中每两条等高线间的高差为 10 米。 ⑵ 地物 图中还要绘出沿线的桥、房屋、农田、林地小溪、河流等。 ⑶ 路线的走向 图 16—2 所表示的线路是从 K2+000 ~ K3+430 由北偏东方 向开始沿一条山涧小溪向南延伸，在 K2+400 米转向西偏南行，行至 700 米处又转 回向南西方向前进，经河西村，跨过石垒河，在穿越了一片菜地后继续向南。 ⑷ 里程桩号 为了清楚地表示路线每一段的长度和路线的总长，图中从路 线的起点到终点沿前进方向（规定里程从左到右递增）的左侧标出公里桩，用符号 “○”表示；在路线的右侧标出百米桩，用符号“│”表示。在书写公里桩和百米 桩的数字时，按道路制图标准规定，数字写在短细线的端部，字头朝向图纸上方。 ⑸ 水准点 沿线路每隔一定距离都要设置水准点，以作为附近路线上测定 路线中心桩的高差之用。 ⑹ 平曲线要素 路线水平方向转折处的弯转曲线称为平曲线。在平面图中 用交角点编号来表示。每各交角点处都有一段平曲线，在平面图中应列出平曲线的 要素：交点编号（JD）、交点位置、偏角（α ）、圆曲线半径（R）、缓和曲线长度（Ls）、 切线长度(T)、曲线总长度(L)、外距(E)等。 图中要标注交角点编号 JD X，由此可知这是第 X 号交点，公路沿路线前进方 向在此处要转弯，这个转弯是由直线、曲线、缓和曲线三部分组成的 ，因此，在 图上还应标出缓和曲线的起点（ZH——直缓）、圆曲线的起点（HY——缓圆）、曲 线的中点（QZ——曲中）、圆曲线的终点（YH——圆缓）、缓和曲线的终点（HZ— —缓直）等曲线要素点。在图 12—2 所示这段线路中共有三处交角点 。 图 16 — 3 平曲线要素 ㈢ 资料表 在平面图中都会附有曲线元素表。 二 路线纵断面图 在公路设计中，纵断面图是非常重要的设计资料。它表示沿公路设计中心线的 地面起伏与设计标高之间的关系地质、状况以及路线的设计纵坡和竖曲线。如果把
