第1章制图基本知识
第1章 制图基本知识 第四章
本章要求 1.了解和掌握制图国家标准的有关规定 2.了解和掌握常用绘图仪器的使用方法 3.掌握常用几何作图方法 4.掌握圆柱螺旋线及平螺旋面的作图 5.掌握平面图形的分析和画图步骤
本 章 要 求 本章要求 本章要 求 1.了解和掌握制图国家标准的有关规定 2.了解和掌握常用绘图仪器的使用方法 5.掌握平面图形的分析和画图步骤 3. 掌握常用几何作图方法 4. 掌握圆柱螺旋线及平螺旋面的作图
1.1国家标准有关制图的基本规定 >图纸幅面规格 >图线 >比例 >字体 >尺寸标注 >建筑材料图例
1.1国家标准有关制图的基本规定 ➢图纸幅面规格 ➢图线 ➢比例 ➢字体 ➢尺寸标注 ➢建筑材料图例

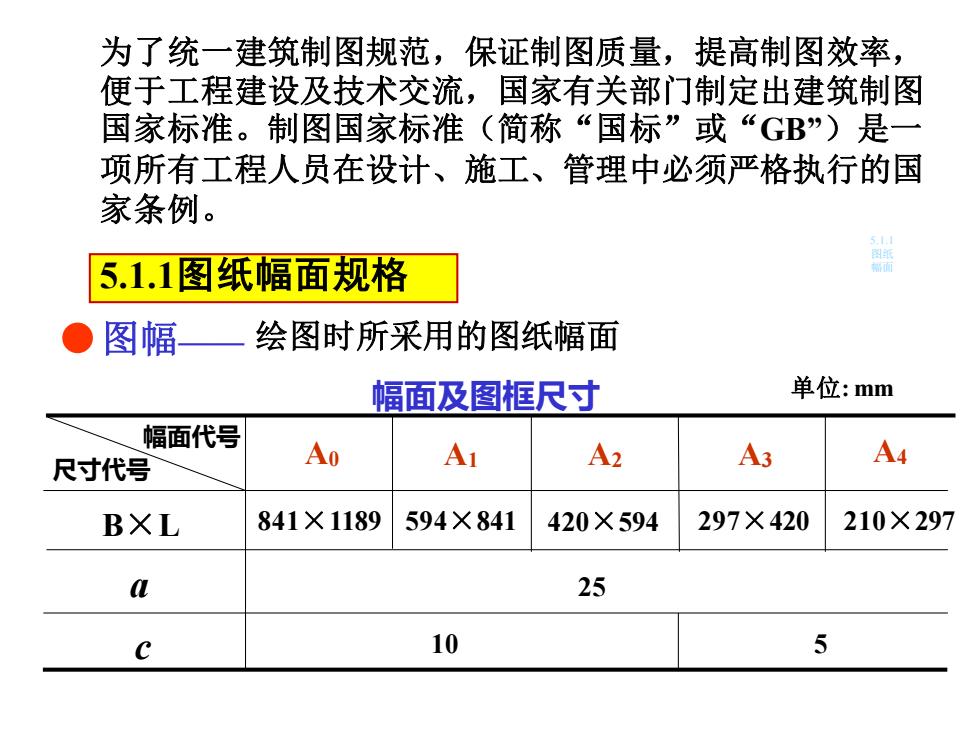

为了统一建筑制图规范，保证制图质量，提高制图效率， 便于工程建设及技术交流，国家有关部门制定出建筑制图 国家标准。制图国家标准（简称“国标”或“GB”)是一 项所有工程人员在设计、施工、管理中必须严格执行的国 家条例。 5.1.1图纸幅面规格 图幅 绘图时所采用的图纸幅面 幅面及图框尺寸 单位：mm 幅面代号 尺寸代号 Ao A2 A3 A4 BXL 841×1189 594×841 420×594 297×420 210×297 L 25 10 5
5.1.1图纸幅面规格 绘图时所采用的图纸幅面 幅面及图框尺寸 幅面代号 尺寸代号 A0 A1 A2 A3 A4 B×L a c 841×1189 594×841 420×594 297×420 210×297 25 10 5 单位: mm 图幅—— 为了统一建筑制图规范，保证制图质量，提高制图效率， 便于工程建设及技术交流，国家有关部门制定出建筑制图 国家标准。制图国家标准（简称“国标”或“GB”）是一 项所有工程人员在设计、施工、管理中必须严格执行的国 家条例。 5.1.1 图纸 幅面
对中标志 图幅线 会签栏 图框线 装订边 标题栏 B 横式 立式 ☆图框：绘图区 ☆标题栏：用来填写设计单位、工程名称、图名、图纸编号、设计 及审核人姓名等内容的，也是一张图纸的概略介绍。 ☆会签栏：是提供各工种设计负责人签署专业、姓名、日期用的表格。 ☆对中标志：是为了使图样缩微复制时方便定位的标志
☆图 框：绘图区 ☆标题栏：用来填写设计单位、工程名称、图名、图纸编号、设计 及审核人姓名等内容的，也是一张图纸的概略介绍。 ☆会签栏：是提供各工种设计负责人签署专业、姓名、日期用的表格。 ☆对中标志：是为了使图样缩微复制时方便定位的标志。 L a c 会签栏 图框线 装订边 标题栏 对中标志 图幅线 横 式 a B c c 立 式
