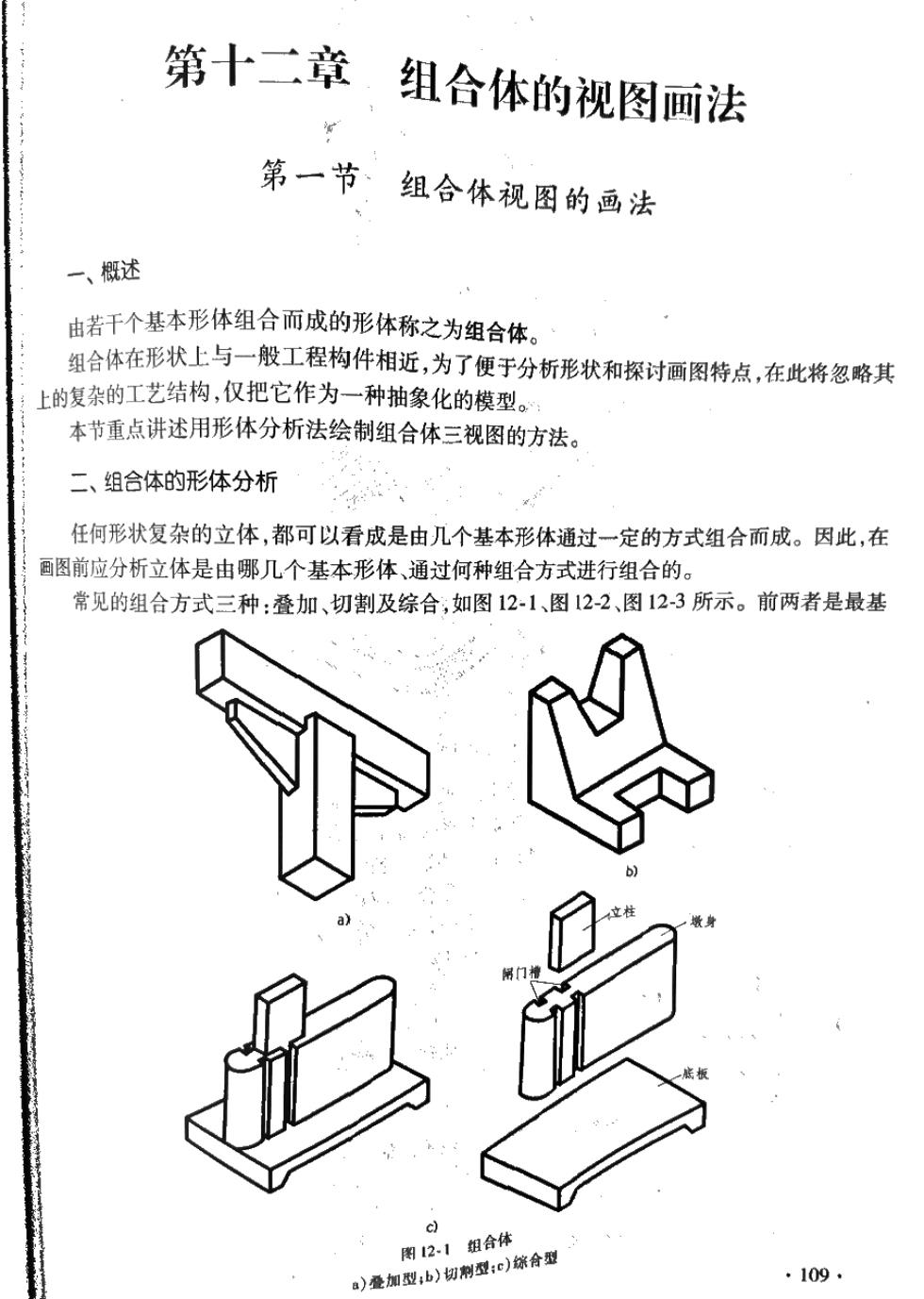

第十二章 组合体的视图画法 第一节。组合体视图的画法 一、概述 由若干个基本形体组合而成的形体称之为组合体」 组合体在形状上与一般工程构件相近，为了便于分析形状和探讨画图特点，在此将忽略其 上的复杂的工艺结构，仅把它作为一种抽象化的模型。 本节重点讲述用形体分析法绘制组合体三视图的方法。 二、组合体的形体分析 任何形状复杂的立体，都可以看成是由几个基本形体通过一定的方式组合而成。因此，在 图前应分析立体是由哪几个基本形体、通过何种组合方式进行组合的。 常见的组合方式三种：叠加、切割及综合，如图121、图22、图123所示。前两者是最基 图121组合体 a)叠加型b)切刺型：)综含至 109
本的组合方式，但最常用的是切割与叠加的综 合运用。所谓叠加是指把几个基本形体在空间 按一定的相对位置（上下，左右、前后）结合在 一起；切割则是用数个不同的截面将基本形体 进行挖切。 无论是哪种方武构成的组合体，其上各部分 间的表面连接关系都可能出现叠合、相切、相交 等三种情况。 1.叠合 两个立体的某部分以平面的方式相互连接 a 即叠合。两部分叠合时，在某个方向叠合处的边 图122组合体的组合形式 不重合，出现一些分界线，这些线条在雨图时必须画出；若叠合时叠合处的边重合，则相邻两表 面平齐形成同一个表面即共面，无线可画。 图123组合体的合形式 如图12-4所示组合体是由圆头组合柱及两个长度不同矩形板块叠加而成的，三个立 体的上下叠合处出现了一些分界线。三立体的前面在叠合处平齐，形成了同一平面。在 主视图上的叠合处不西粗实线，但其后面有一叠合处的边不重合，肉此在主视图上的这 一叠合处应两出虚线。由于两矩形板块长度 不一，所以在左浅图这两立体的叠合处应画出 粗实线。 2.相切 两个立体间的平面与曲面或曲面与曲面考 洲地连接，在结合处无分界楼线。如图125质 示，该组合体可以看威是由圆筒与圆头组合：时 右叠加而成的，其前后表面都是平面分别与两个 半径不同的幽面相奶，形设光滑表面，因此，在主 视图和左视图中的相切处均不得画线。 3.相交 附12-4组合体部分表围叠合 两个立体间有彼此相交的表面，在结合处有 110 相贯线存在，必须画出，如图12-6所示
方 125组合体部分表面相切 用12-6组合体棉分表面相交 三、视图选择 选择原则：用尽可能少的视图把组合体完整、清晰地表达出来。 这种选择将会涉及到立体的放置位置、主视图投影的方向，视图的数量等三方面的问题， 1.确定立体的放置位置 一般情况下，应让组合体处于自然稳定的状态。工程上的构件通常按其工作位置放置，以 便阅读图样和施工，例如桥嫩、桥台、箱体、桩等。有些构件则要按其制造加工时的位置安放， 例如轴、管等细长杆类构件就是按加工位置将轴线水平放置，以利于生产和测量。 2.选择主视图的投影方向 在组合体的安放位置确定之后，应让其上的各主要表面尽可能地平行于基本投影面，使得 到的投影能反映出组合体的结构特征以及各部分的组合关系、形状和相对位置。为合理地利 用图纸，组合体的长度方向应平行于正立投影面；为了图形清晰及看图方便，应尽量地减少其 他视图中的虚线。 除上述之外，还应考虑工程图的表达习惯，水利工程图中一般将上游布置在图纸的左方： 桥梁图中一般在主视图上，将U形桥台的翼墙面对读者；建筑工程图中一般将房屋的正面投 影作为主视图。 3.确定视困的数量 一般情祝下，用三个视图表达一个组合体。但这不是绝对的，结构简单的组合体也可以用 两个视图来表示；如桑加注尺寸，有的组合体可以减少一个视图。用最少的视图就能全面、清 策地表达组合体各部分的形状及相对位置，这是作为工程技术人员应必备的条件。 四、用形体分析法绘制组合体三视图 八、 绘制组合体的视图时，应在对组合体进行形体分析的基础上，先画出构成组合体最基本的 形体的视图，再用叠加，切割等组合方式逐步完成组合体视图。其一般步豫如下： ()先画出形体的对称中心线、主要回转面的轴线、圆的中心线及主要端面线。 (2)按叠加、切别等组合方式分步画图。对于所有的组成部分而言，应先画大的形体，后 商小的细节；对于单个部分，应先画其外部轮绵，后画内部结构。 (3)画图时，各视图应同时进行。一般先画出各部分形体特征最多的那个视图，然后再向 其他视图作投影。 《4)检查加深。商完所有的视图后，应对照立体检查各图是否有漏线或多线并改正。在 ·111
加深时，应先圆弧后直线。 下面分别说明叠加型和切割型组合体三视图的具体画法。 1,叠加型组合体三祝困的画法 画这类组合体时，依据形体分析法将组合体拆分成若干个简单形体，按照叠加关影： 下左右前后先酒出韩础的、主要的形体三视图、再按叠加关系画出次要的形体三德 这时一定要注意形体间的表面关系，不可多画线，也不能漏掉线条。 如图1)所示桥数，据形体分析法将桥墩拆分成三部分一横梁、立柱、支撑板，： 叠加关系可先画横梁的三视图[27)]，再画立柱的三视图，最后面支撑板的三视医，购 12-7c)、d)所示 os 图127叠加型组合体三视图（一） 再如图128》所示梁板结构物体，据形体分析法将梁板结构物体拆分成两部分一果 板、横隔板，按照叠加关系可先画梁板的三视图[12-8b)],再画横隔板的三视图[12-8)小， 了 了 2.切割型组合体三视图的画法 闲12-8叠型组合体三视图（二） 绘制这类组合体视图时，应按下列步骤进行 《)面出切前完整的基本能体的权老，西出左提为一段圆柱面的长方体的三视酒。东 画其特征投影俯视图，再西其他投影，如图1293)所不。 ·112
(2)商出切割后立体的整体特征投影图。在长方体左上方切去一小块类似于主体的长方 ,先质被切立体的特征投影一主视圈（其」形的特能就显现出来了，再面其他投影， 如图12-9c)所示。 （3)商出右端的半圆柱孔的三视图。先画投影为圆的视图，再丽其他投影，如图12.9) 所示 4)画出左端马蹄形槽的三视图。先画俯视图，再画其他投影，如图129心)所示。 d e) :图129切制型组合体三视图 3.综合型组合体的画法 画这类组合体三视图时，应综合上述两种组合体的画法。依据形体分析法将组合体拆分 成若干个简单形体，并分别画出它们的三视图：按叠加关系先圃各简单形体的特征投影的外 形，后画各形体上的细节部分。遇到较复杂的结构可采用线面分析法解决。现以1210)图 示轴承座为例，说明其作图步骤。 分析：这是一个由三个形体一底板、座身、支撑板组成的组合体。在底板的左前方倒了 个圆角，并钻了一同心圆孔；座身是一个带有通孔的半圆组合柱，它叠加在底板的上方与底 饭右靠齐，前后面都平齐；截面为梯形的支撑板，紧贴着座身立在底板的上方，其后方与底板 共面。 (1)画出底板的三视图。先画俯视图，再面其他视图，如图1210b)所示。 作图： (2)画出座身的三个视图。先调投影为圆的视图，再商其他视图，如图12-10c)所示。 3)画出支撑板的三个视图。先画反映形状特征的主视图，将面其他的视图，如图12。 0d)所示。 (4)最后分别画出底板和座身的孔，如图12-10)所示。、 ·113
