4.2三相双层绕组 一、基本概念 5极距x：一个磁极在电枢表 面的位置称为极距。它可用 长度，所占槽数，电角度或 242322210 者电弧度表示 9ood0ò68 长度： S2 2p 槽数： 4 1 1 电角度：180° ○11 电弧度：π
4.2 三相双层绕组 一、基本概念 5.极距 ：一个磁极在电枢表 面的位置称为极距。它可用 长度，所占槽数，电角度或 者电弧度表示 p D 2 p Q 2 电角度：180° 电弧度： 长度: 槽数: N2 19 20 21 22 24 23 25 26 27 28 29 30 31 32 33 34 35 36 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 S2 N1 S1 n

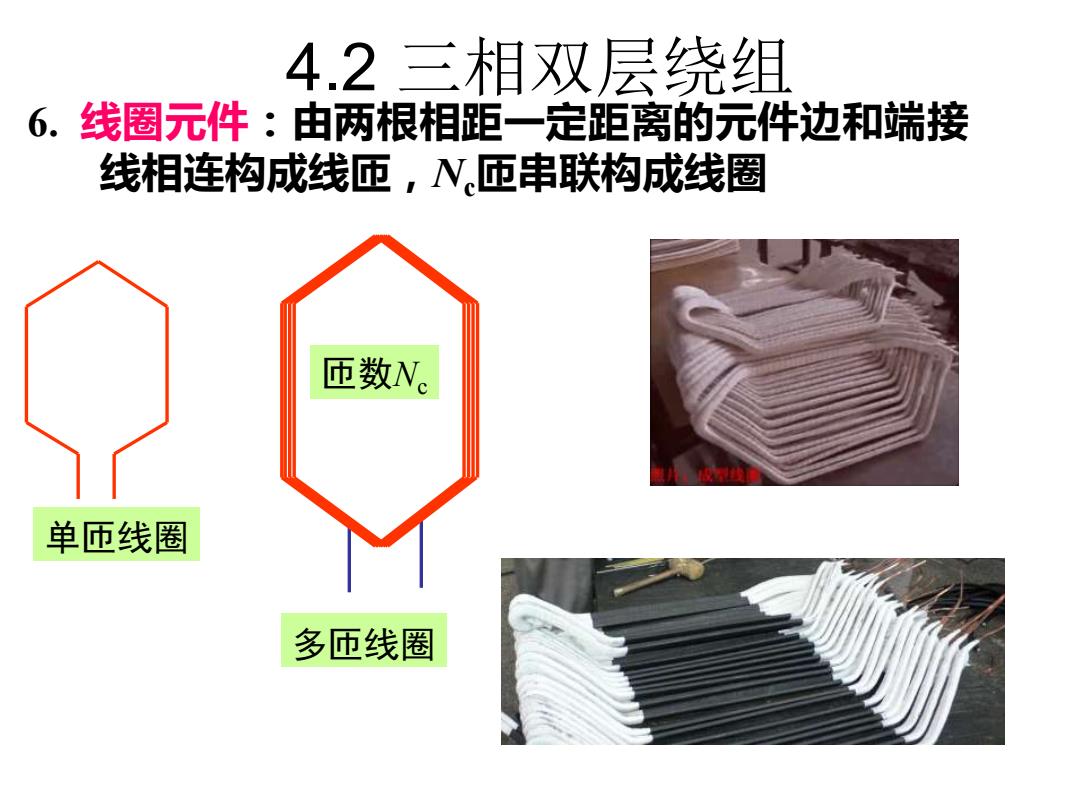

4.2三相双层绕组 6.线圈元件：由两根相距一定距离的元件边和端接 线相连构成线匝，N匝串联构成线圈 匝数Nc 单匝线圈 多匝线圈
4.2 三相双层绕组 6. 线圈元件：由两根相距一定距离的元件边和端接 线相连构成线匝，Nc匝串联构成线圈 单匝线圈 多匝线圈 匝数Nc

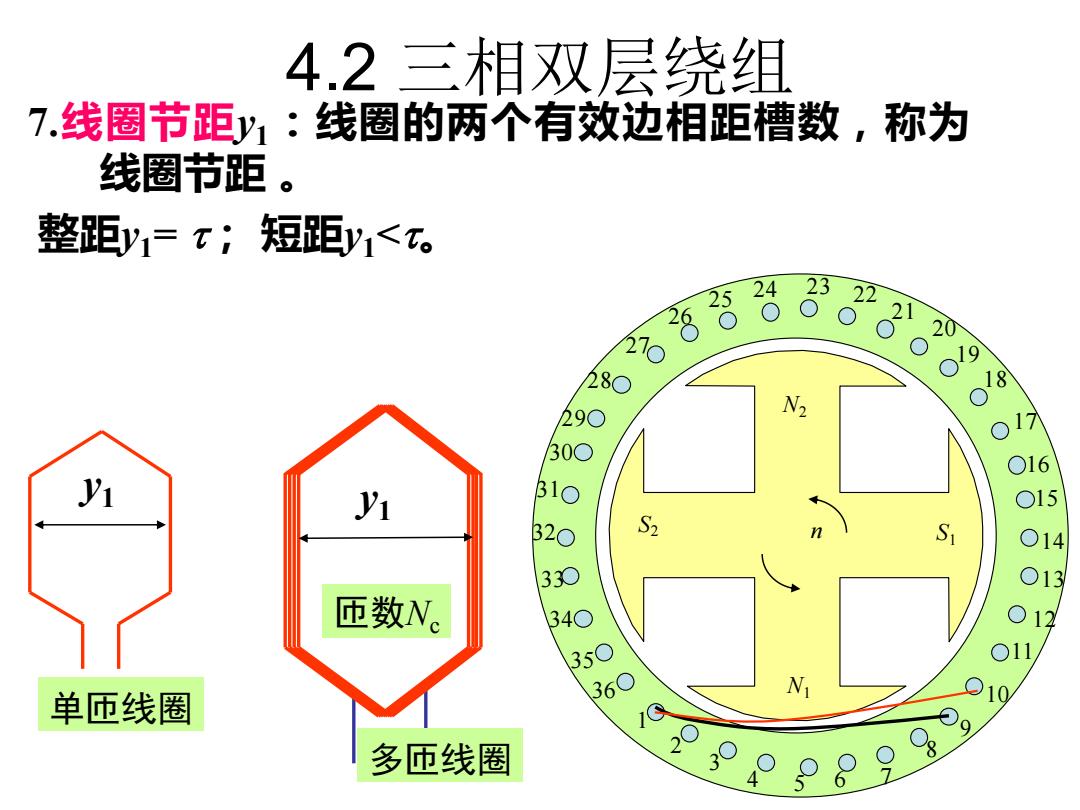

4.2三相双层绕组 7.线圈节距y1：线圈的两个有效边相距槽数，称为 线圈节距 整距y1=t;短距y<。 N2 017 016 O15 S2 O1 13 匝数Nc 0 11 单匝线圈 多匝线圈
4.2 三相双层绕组 7.线圈节距y1：线圈的两个有效边相距槽数，称为 线圈节距 。 整距y1= ； 短距y1<。 单匝线圈 多匝线圈 匝数Nc N2 19 20 21 22 24 23 25 26 27 28 29 30 31 32 33 34 35 36 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 S2 N1 S1 n y1 y1
