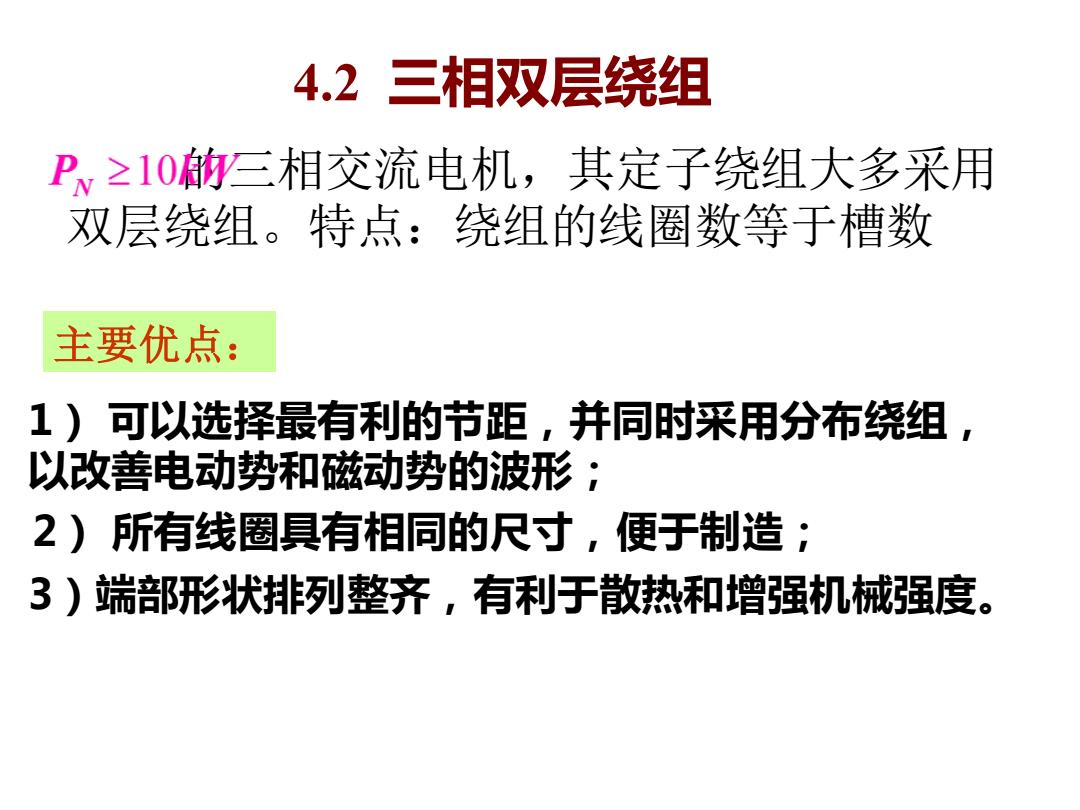

4.2三相双层绕组 P≥10的三相交流电机，其定子绕组大多采用 双层绕组。特点：绕组的线圈数等于槽数 主要优点： 1)可以选择最有利的节距，并同时采用分布绕组， 以改善电动势和磁动势的波形 2)所有线圈具有相同的尺寸，便于制造： 3)端部形状排列整齐，有利于散热和增强机械强度
的三相交流电机，其定子绕组大多采用 双层绕组。特点：绕组的线圈数等于槽数 1） 可以选择最有利的节距，并同时采用分布绕组， 以改善电动势和磁动势的波形； 3）端部形状排列整齐，有利于散热和增强机械强度。 2） 所有线圈具有相同的尺寸，便于制造； 主要优点： 4.2 三相双层绕组

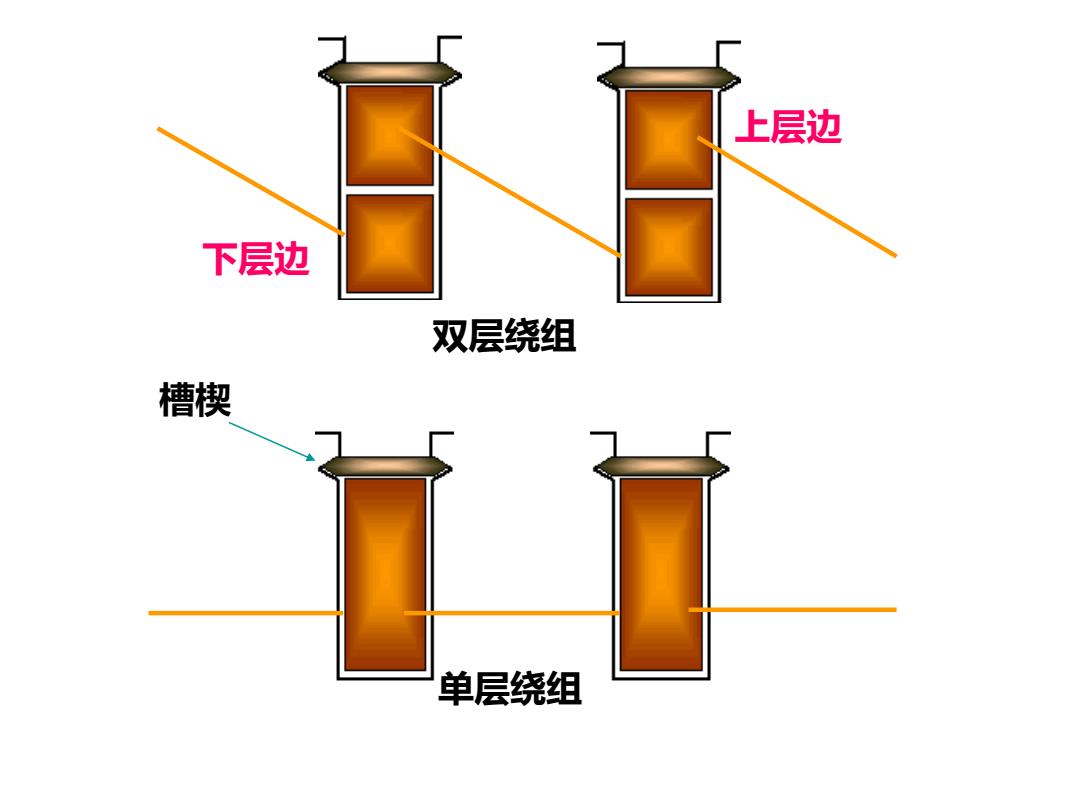

上层边 下层边 双层绕组 槽楔 单层绕组
上层边 下层边 单层绕组 双层绕组 槽楔
4.2三相双层绕组 以Q=36,2p=4 的三相双层叠绕组来进行 (1分荟制情电动势星形图 (2)分相、构成线圈 (3)计算极距和节距（用槽数计） (4)极相组划分 (5)确定并联支路数 (6)把属于各相的所有极相组串联起来，得到绕组 展开图
4.2 三相双层绕组 以Q=36，2p=4 的三相双层叠绕组来进行 分析 （1） 绘制槽电动势星形图 （2）分相、构成线圈 （3）计算极距和节距（用槽数计） （4）极相组划分 （5）确定并联支路数 （6）把属于各相的所有极相组串联起来，得到绕组 展开图
4.2三相双层绕组 一、基本概念 1.机械角度：一个圆周几何角度是360°，在电机分析 中称为机械角度。 2.电角度：在电路理论中，随着时间按正弦规律变化的 物理量交变一次经过360°时间电角度。在电机中 导体经过一对磁极，其感应电动势交变一次，因此 一对磁极所对应的空间电角度称为360°空间电角度 (或者2π空间电弧度)。 3.电角度和机械角度的关系：若电机极对数为p,则一 个圆周代表p×360°空间电角度，因此与机械角度0 对应的空间电角度为p0
4.2 三相双层绕组 一、基本概念 1.机械角度： 一个圆周几何角度是360° ，在电机分析 中称为机械角度。 2.电角度：在电路理论中，随着时间按正弦规律变化的 物理量交变一次经过360°时间电角度。在电机中， 导体经过一对磁极，其感应电动势交变一次，因此 一对磁极所对应的空间电角度称为360°空间电角度 （或者 2π空间电弧度）。 3.电角度和机械角度的关系：若电机极对数为p，则一 个圆周代表p×360°空间电角度，因此与机械角度θ 对应的空间电角度为 p

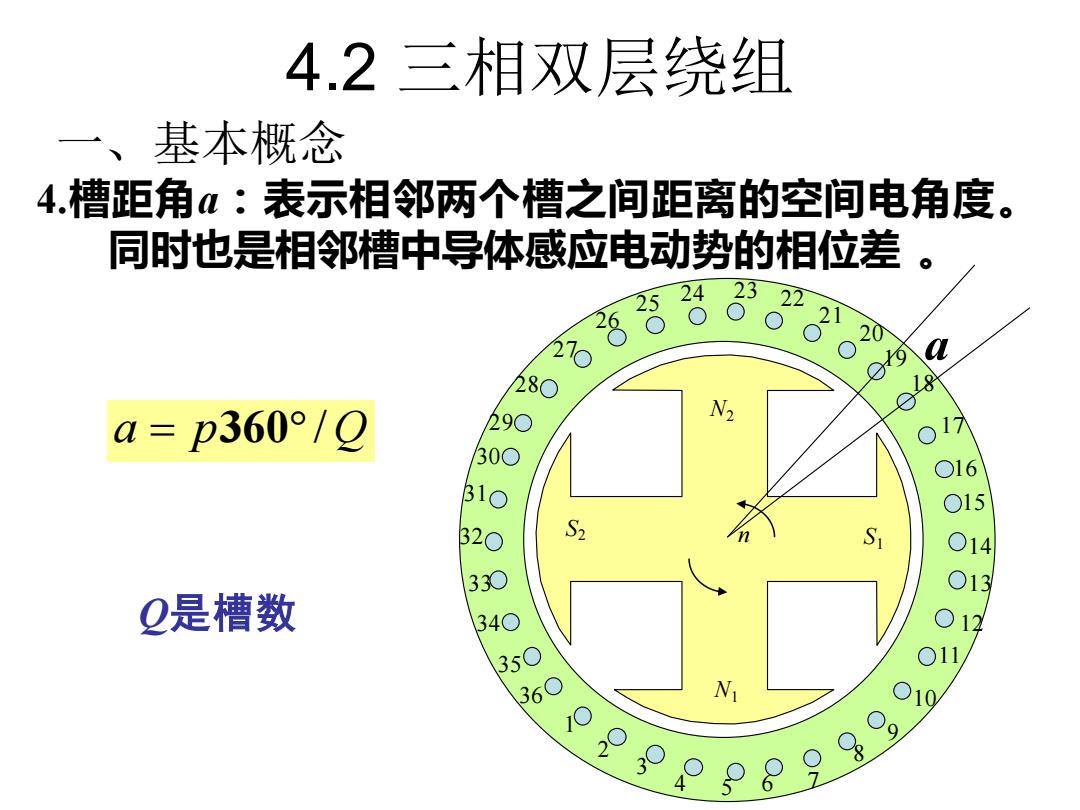

4.2三相双层绕组 一、基本概念 4.槽距角α：表示相邻两个槽之间距离的空间电角度。 同时也是相邻槽中导体感应电动势的相位差 24 23 22 9 8 a=p360°/Q N2 S2 014 O19 Q是槽数 01 O11 O10 9
4.2 三相双层绕组 一、基本概念 4.槽距角a：表示相邻两个槽之间距离的空间电角度。 同时也是相邻槽中导体感应电动势的相位差 。 a = p360/Q Q是槽数 N2 19 20 21 22 24 23 25 26 27 28 29 30 31 32 33 34 35 36 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 S2 N1 S1 n a
