《测量学》实验指导书建筑工程学院测绘工程系
《测量学》实验指导书 建筑工程学院测绘工程系

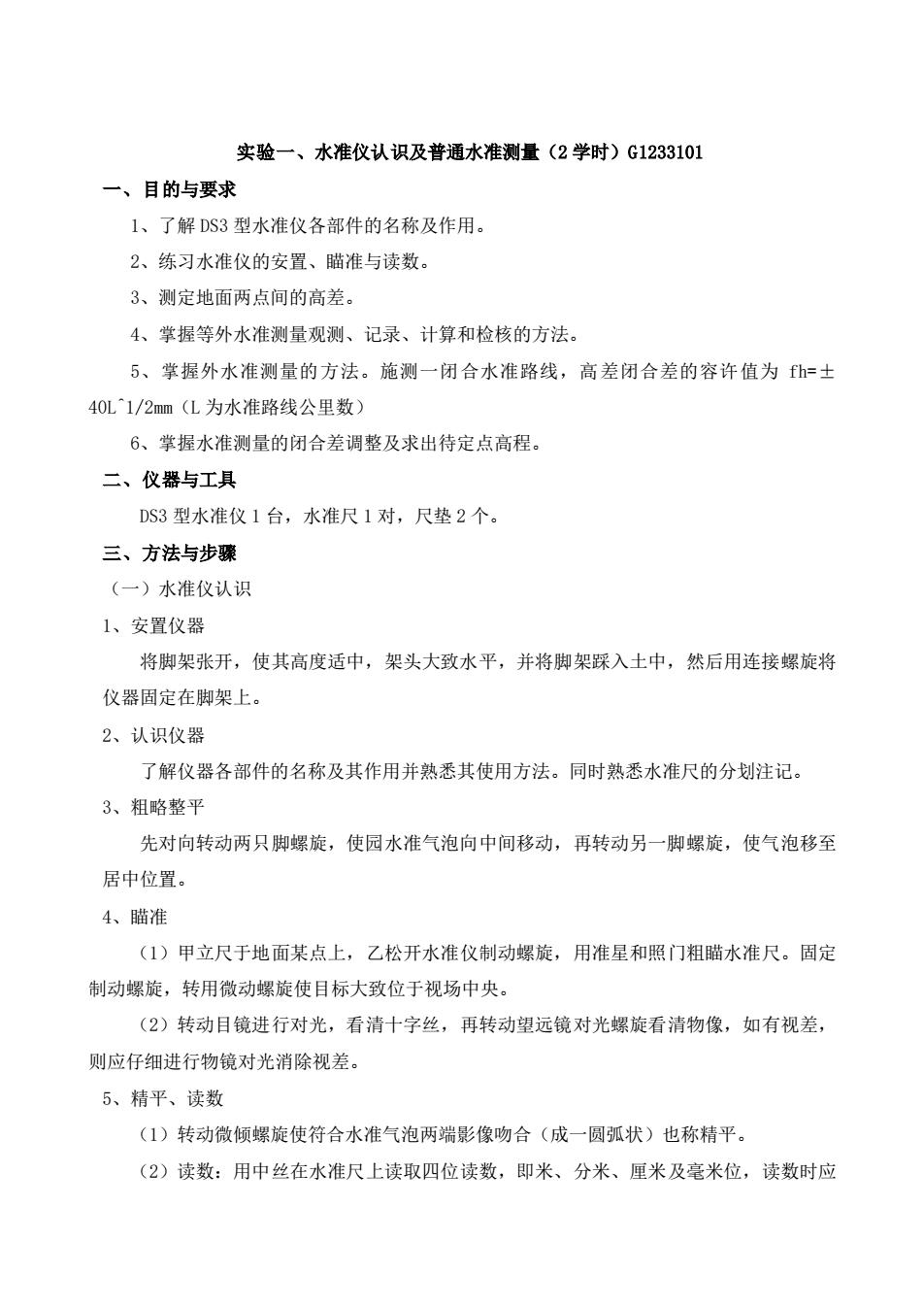

实验一、水准仪认识及普通水准测量（2学时）G1233101一、目的与要求1、了解DS3型水准仪各部件的名称及作用。2、练习水准仪的安置、瞄准与读数。3、测定地面两点间的高差。4、掌握等外水准测量观测、记录、计算和检核的方法。5、掌握外水准测量的方法。施测一闭合水准路线，高差闭合差的容许值为fh=土40L1/2mm（L为水准路线公里数）6、掌握水准测量的闭合差调整及求出待定点高程。二、仪器与工具DS3型水准仪1台，水准尺1对，尺垫2个。三、方法与步骤（一）水准仪认识1、安置仪器将脚架张开，使其高度适中，架头大致水平，并将脚架踩入土中，然后用连接螺旋将仪器固定在脚架上。2、认识仪器了解仪器各部件的名称及其作用并熟悉其使用方法。同时熟悉水准尺的分划注记。3、粗略整平先对向转动两只脚螺旋，使园水准气泡向中间移动，再转动另一脚螺旋，使气泡移至居中位置。4、瞄准（1）甲立尺于地面某点上，乙松开水准仪制动螺旋，用准星和照门粗瞄水准尺。固定制动螺旋，转用微动螺旋使目标大致位于视场中央。（2）转动目镜进行对光，看清十字丝，再转动望远镜对光螺旋看清物像，如有视差，则应仔细进行物镜对光消除视差。5、精平、读数（1）转动微倾螺旋使符合水准气泡两端影像吻合（成一圆弧状）也称精平。（2）读数：用中丝在水准尺上读取四位读数，即米、分米、厘米及毫米位，读数时应
实验一、水准仪认识及普通水准测量（2 学时）G1233101 一、目的与要求 1、了解 DS3 型水准仪各部件的名称及作用。 2、练习水准仪的安置、瞄准与读数。 3、测定地面两点间的高差。 4、掌握等外水准测量观测、记录、计算和检核的方法。 5、掌握外水准测量的方法。施测一闭合水准路线，高差闭合差的容许值为 fh=± 40L^1/2mm（L 为水准路线公里数） 6、掌握水准测量的闭合差调整及求出待定点高程。 二、仪器与工具 DS3 型水准仪 1 台，水准尺 1 对，尺垫 2 个。 三、方法与步骤 （一）水准仪认识 1、安置仪器 将脚架张开，使其高度适中，架头大致水平，并将脚架踩入土中，然后用连接螺旋将 仪器固定在脚架上。 2、认识仪器 了解仪器各部件的名称及其作用并熟悉其使用方法。同时熟悉水准尺的分划注记。 3、粗略整平 先对向转动两只脚螺旋，使园水准气泡向中间移动，再转动另一脚螺旋，使气泡移至 居中位置。 4、瞄准 （1）甲立尺于地面某点上，乙松开水准仪制动螺旋，用准星和照门粗瞄水准尺。固定 制动螺旋，转用微动螺旋使目标大致位于视场中央。 （2）转动目镜进行对光，看清十字丝，再转动望远镜对光螺旋看清物像，如有视差， 则应仔细进行物镜对光消除视差。 5、精平、读数 （1）转动微倾螺旋使符合水准气泡两端影像吻合（成一圆弧状）也称精平。 （2）读数：用中丝在水准尺上读取四位读数，即米、分米、厘米及毫米位，读数时应

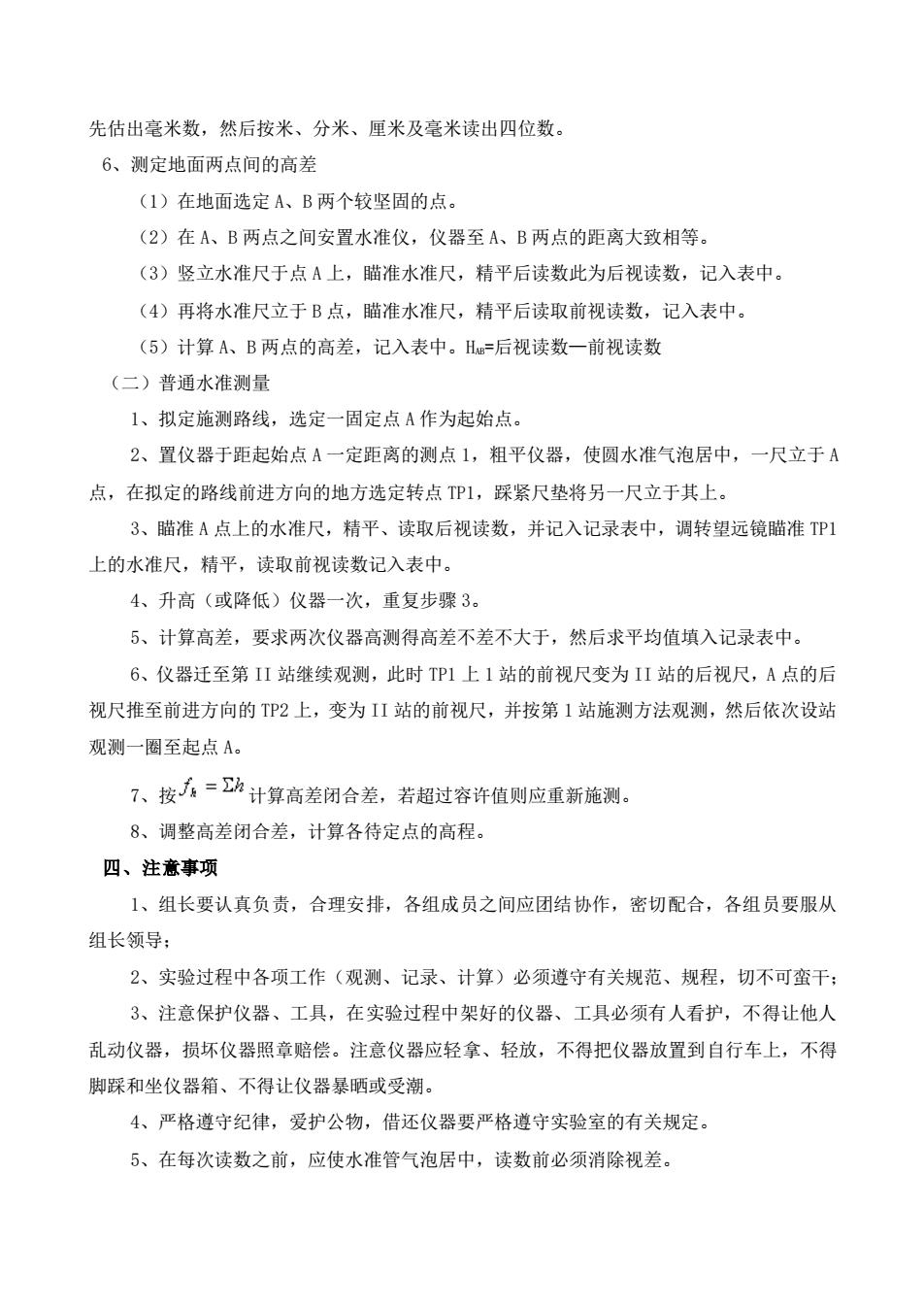

先估出毫米数，然后按米、分米、厘米及毫米读出四位数。6、测定地面两点间的高差（1）在地面选定A、B两个较坚固的点。（2）在A、B两点之间安置水准仪，仪器至A、B两点的距离大致相等（3）竖立水准尺于点A上，瞄准水准尺，精平后读数此为后视读数，记入表中。（4）再将水准尺立于B点，瞄准水准尺，精平后读取前视读数，记入表中。（5）计算A、B两点的高差，记入表中。HaB=后视读数一前视读数（二）普通水准测量1、拟定施测路线，选定一固定点A作为起始点。2、置仪器于距起始点A一定距离的测点1，粗平仪器，使圆水准气泡居中，一尺立于A点，在拟定的路线前进方向的地方选定转点TP1，踩紧尺垫将另一尺立于其上。3、瞄准A点上的水准尺，精平、读取后视读数，并记入记录表中，调转望远镜瞄准TP1上的水准尺，精平，读取前视读数记入表中。4、升高（或降低）仪器一次，重复步骤3。5、计算高差，要求两次仪器高测得高差不差不大于，然后求平均值填入记录表中。6、仪器迁至第II站继续观测，此时TP1上1站的前视尺变为II站的后视尺，A点的后视尺推至前进方向的TP2上，变为II站的前视尺，并按第1站施测方法观测，然后依次设站观测一圈至起点A。7、按7=h计算高差闭合差，若超过容许值则应重新施测。8、调整高差闭合差，计算各待定点的高程。四、注意事项1、组长要认真负责，合理安排，各组成员之间应团结协作，密切配合，各组员要服从组长领导；2、实验过程中各项工作（观测、记录、计算）必须遵守有关规范、规程，切不可蛮干；3、注意保护仪器、工具，在实验过程中架好的仪器、工具必须有人看护，不得让他人乱动仪器，损坏仪器照章赔偿。注意仪器应轻拿、轻放，不得把仪器放置到自行车上，不得脚踩和坐仪器箱、不得让仪器暴晒或受潮。4、严格遵守纪律，爱护公物，借还仪器要严格遵守实验室的有关规定。5、在每次读数之前，应使水准管气泡居中，读数前必须消除视差
先估出毫米数，然后按米、分米、厘米及毫米读出四位数。 6、测定地面两点间的高差 （1）在地面选定 A、B 两个较坚固的点。 （2）在 A、B 两点之间安置水准仪，仪器至 A、B 两点的距离大致相等。 （3）竖立水准尺于点 A 上，瞄准水准尺，精平后读数此为后视读数，记入表中。 （4）再将水准尺立于 B 点，瞄准水准尺，精平后读取前视读数，记入表中。 （5）计算 A、B 两点的高差，记入表中。HAB=后视读数—前视读数 （二）普通水准测量 1、拟定施测路线，选定一固定点 A 作为起始点。 2、置仪器于距起始点 A 一定距离的测点 1，粗平仪器，使圆水准气泡居中，一尺立于 A 点，在拟定的路线前进方向的地方选定转点 TP1，踩紧尺垫将另一尺立于其上。 3、瞄准 A 点上的水准尺，精平、读取后视读数，并记入记录表中，调转望远镜瞄准 TP1 上的水准尺，精平，读取前视读数记入表中。 4、升高（或降低）仪器一次，重复步骤 3。 5、计算高差，要求两次仪器高测得高差不差不大于，然后求平均值填入记录表中。 6、仪器迁至第 II 站继续观测，此时 TP1 上 1 站的前视尺变为 II 站的后视尺，A 点的后 视尺推至前进方向的 TP2 上，变为 II 站的前视尺，并按第 1 站施测方法观测，然后依次设站 观测一圈至起点 A。 7、按 计算高差闭合差，若超过容许值则应重新施测。 8、调整高差闭合差，计算各待定点的高程。 四、注意事项 1、组长要认真负责，合理安排，各组成员之间应团结协作，密切配合，各组员要服从 组长领导； 2、实验过程中各项工作（观测、记录、计算）必须遵守有关规范、规程，切不可蛮干； 3、注意保护仪器、工具，在实验过程中架好的仪器、工具必须有人看护，不得让他人 乱动仪器，损坏仪器照章赔偿。注意仪器应轻拿、轻放，不得把仪器放置到自行车上，不得 脚踩和坐仪器箱、不得让仪器暴晒或受潮。 4、严格遵守纪律，爱护公物，借还仪器要严格遵守实验室的有关规定。 5、在每次读数之前，应使水准管气泡居中，读数前必须消除视差

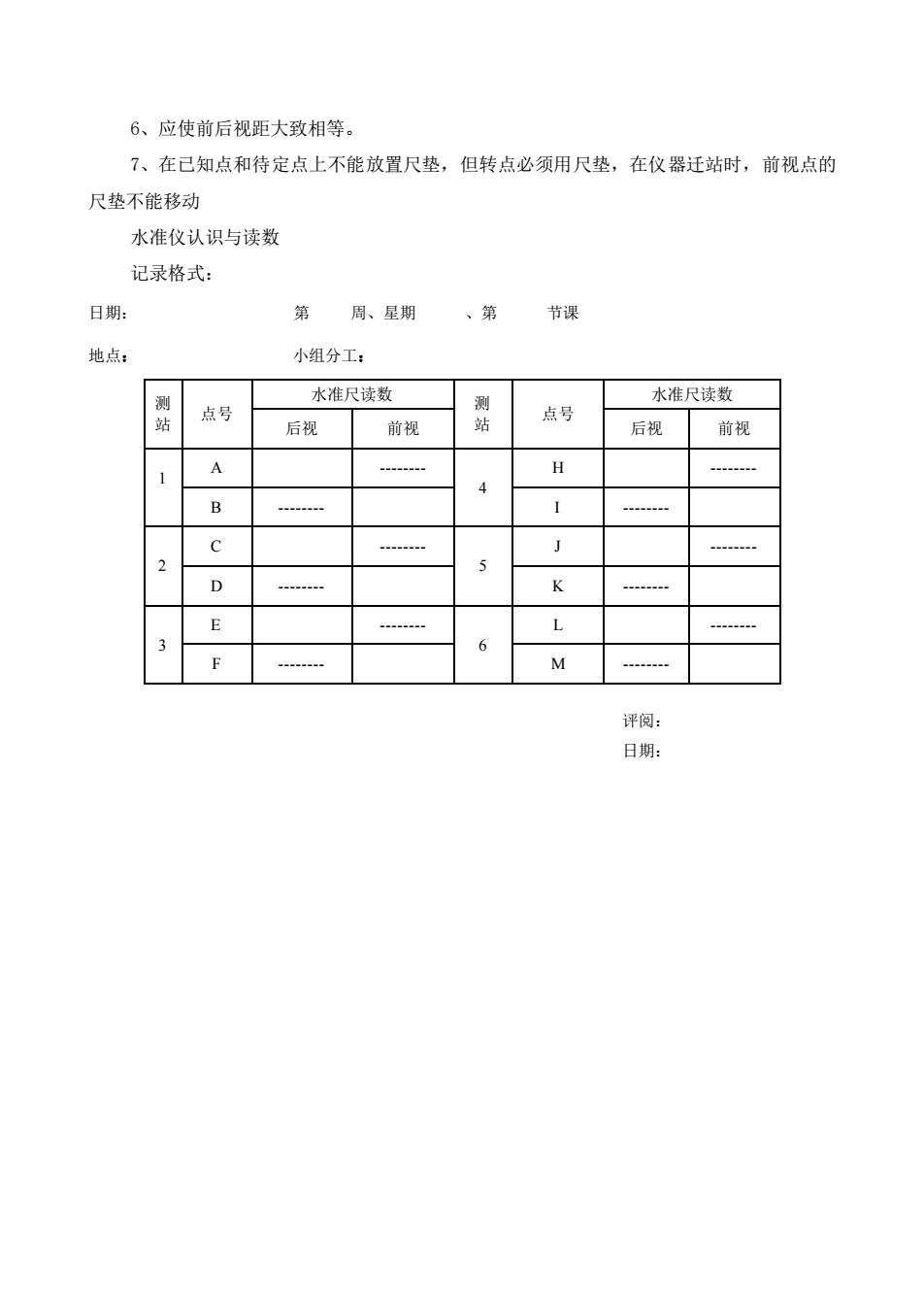

6、应使前后视距大致相等。7、在已知点和待定点上不能放置尺垫，但转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动水准仪认识与读数记录格式：、第日期：第周、星期节课地点：小组分工：水准尺读数水准尺读数测测点号点号站站前视后视后视前视AH4IBcJtKD.......EL36MF评阅：日期：
6、应使前后视距大致相等。 7、在已知点和待定点上不能放置尺垫，但转点必须用尺垫，在仪器迁站时，前视点的 尺垫不能移动 水准仪认识与读数 记录格式： 日期： 第 周、星期 、第 节课 地点： 小组分工： 测 站 点号 水准尺读数 测 站 点号 水准尺读数 后视 前视 后视 前视 1 A - 4 H - B - I - 2 C - 5 J - D - K - 3 E - 6 L - F - M - 评阅： 日期：

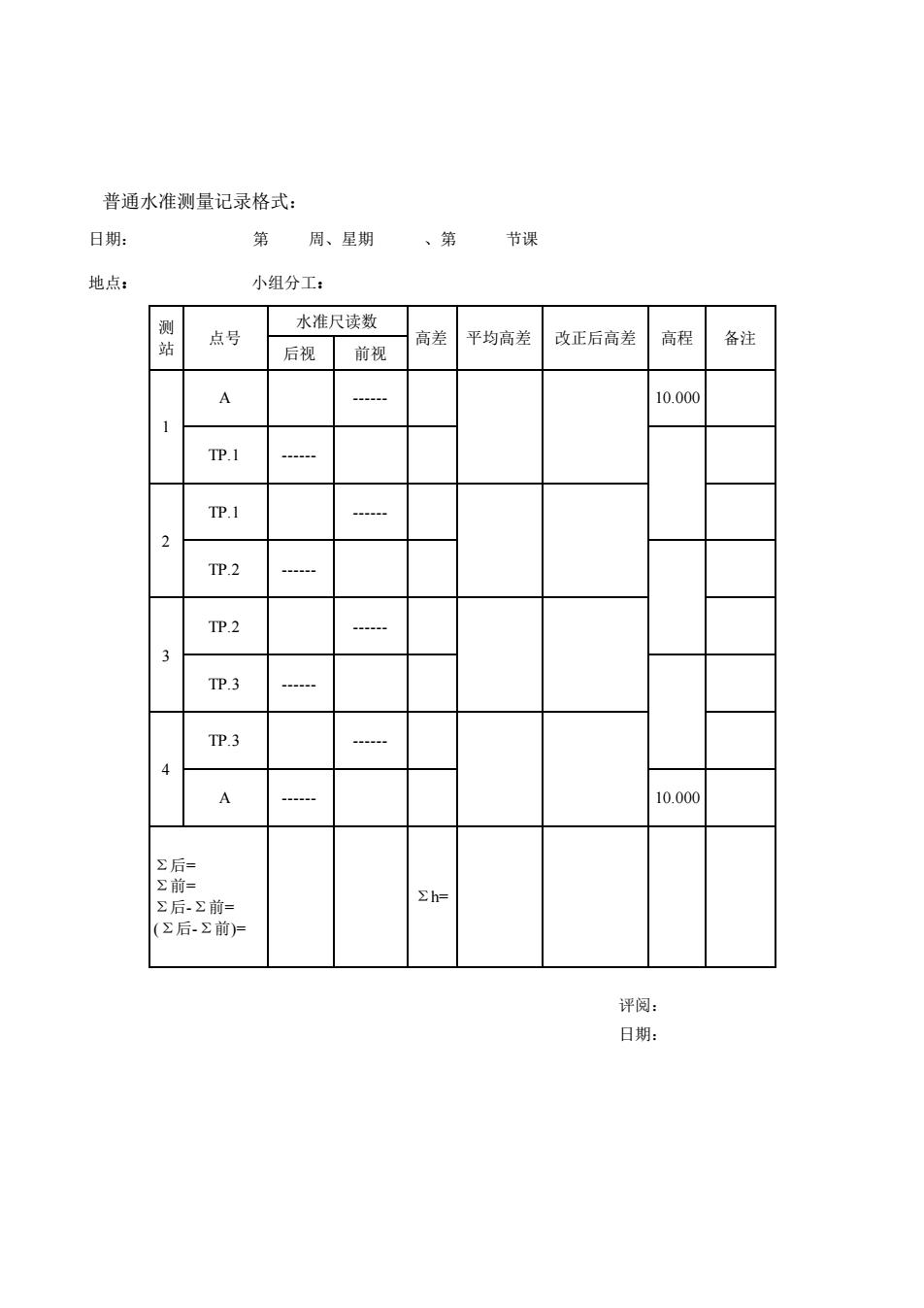

普通水准测量记录格式：第日期：节课周、星期、第地点：小组分工：水准尺读数测点号高差平均高差改正后高差高程备注站后视前视A10.0001TP.1--..TP.1----2TP.2.--TP.23TP.3orrrTP.3-----4A10.000---Z后=Z前=Zh=Z后-2前=（后-前）=评阅：日期：
普通水准测量记录格式： 日期： 第 周、星期 、第 节课 地点： 小组分工： 测 站 点号 水准尺读数 高差 平均高差 改正后高差 高程 备注 后视 前视 1 A - 10.000 TP.1 - 2 TP.1 - TP.2 - 3 TP.2 - TP.3 - 4 TP.3 - A - 10.000 Σ后= Σ前= Σ后-Σ前= (Σ后-Σ前)= Σh= 评阅： 日期：
