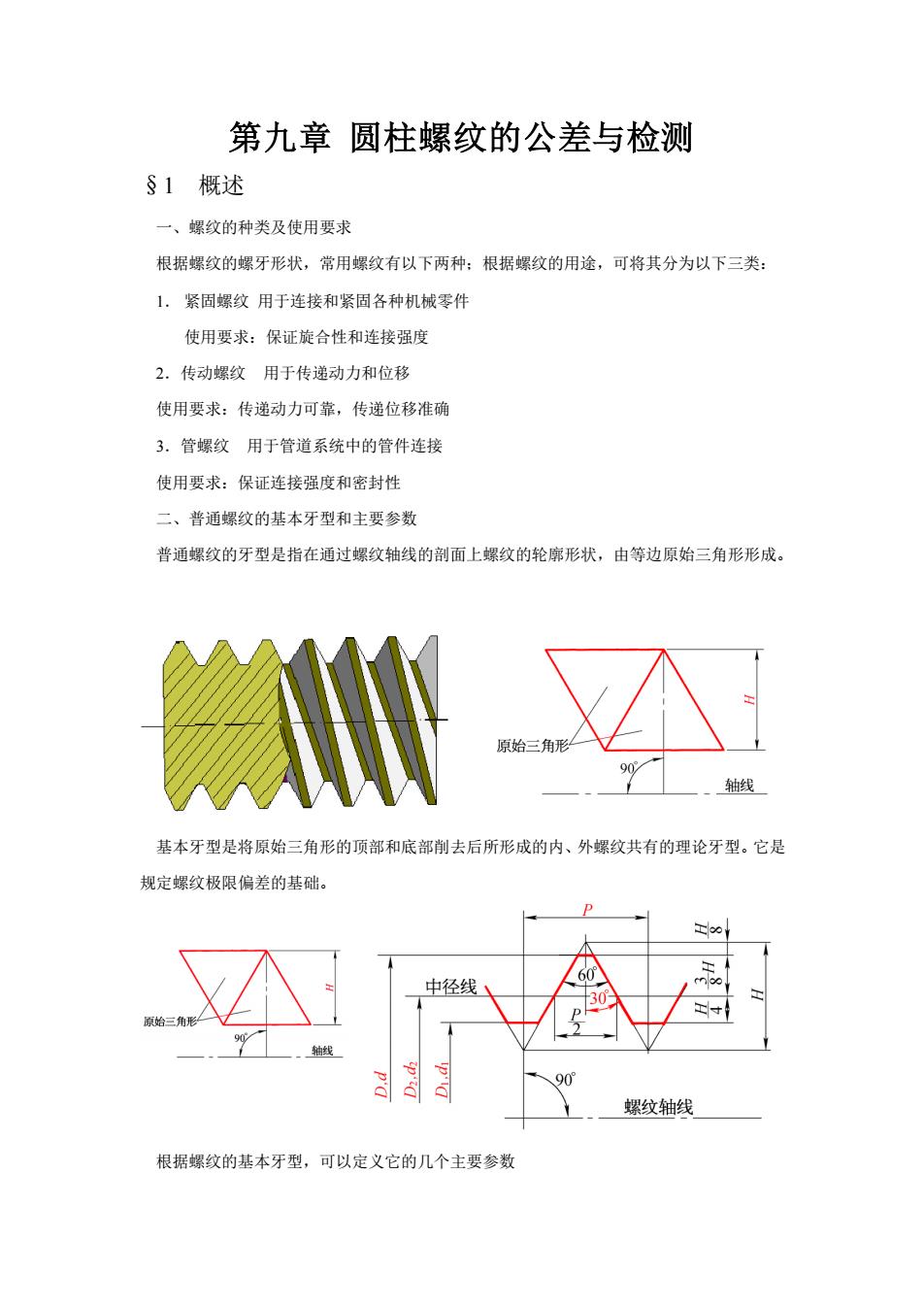

第九章圆柱螺纹的公差与检测s1概述、螺纹的种类及使用要求根据螺纹的螺牙形状，常用螺纹有以下两种；根据螺纹的用途，可将其分为以下三类：1.紧固螺纹用于连接和紧固各种机械零件使用要求：保证旋合性和连接强度2.传动螺纹用于传递动力和位移使用要求：传递动力可靠，传递位移准确3：管螺纹用于管道系统中的管件连接使用要求：保证连接强度和密封性二、普通螺纹的基本牙型和主要参数普通螺纹的牙型是指在通过螺纹轴线的剖面上螺纹的轮廓形状，由等边原始三角形形成。轴线基本牙型是将原始三角形的顶部和底部削去后所形成的内、外螺纹共有的理论牙型。它是规定螺纹极限偏差的基础。90°DD螺纹轴线根据螺纹的基本牙型，可以定义它的几个主要参数
第九章 圆柱螺纹的公差与检测 §1 概述 一、螺纹的种类及使用要求 根据螺纹的螺牙形状，常用螺纹有以下两种；根据螺纹的用途，可将其分为以下三类： 1． 紧固螺纹 用于连接和紧固各种机械零件 使用要求：保证旋合性和连接强度 2．传动螺纹 用于传递动力和位移 使用要求：传递动力可靠，传递位移准确 3．管螺纹 用于管道系统中的管件连接 使用要求：保证连接强度和密封性 二、普通螺纹的基本牙型和主要参数 普通螺纹的牙型是指在通过螺纹轴线的剖面上螺纹的轮廓形状，由等边原始三角形形成。 基本牙型是将原始三角形的顶部和底部削去后所形成的内、外螺纹共有的理论牙型。它是 规定螺纹极限偏差的基础。 根据螺纹的基本牙型，可以定义它的几个主要参数

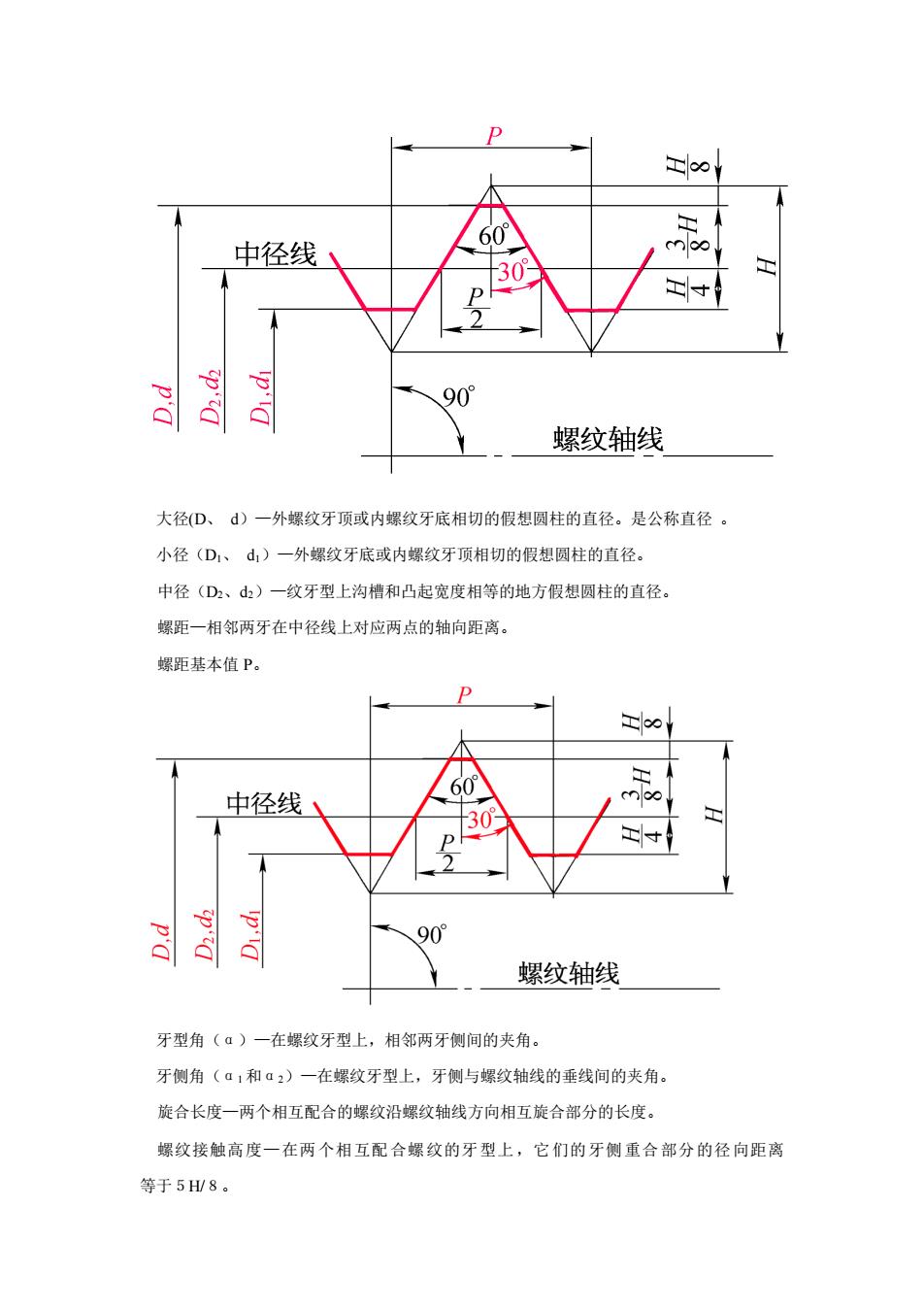

中径线8SDDD螺纹轴线大径(D、d）一外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。是公称直径。小径（DI、di）一外螺纹牙底或内螺纹牙项相切的假想圆柱的直径。中径（D2、d2）一纹牙型上沟槽和凸起宽度相等的地方假想圆柱的直径。螺距一相邻两牙在中径线上对应两点的轴向距离。螺距基本值P。H8中径线90O螺纹轴线王螺纹牙型上，相邻两牙侧间的夹角。牙型角（α）牙侧角（ai和α2）一在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角。旋合长度一两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度螺纹接触高度一在两个相互配合螺纹的牙型上，它们的牙侧重合部分的径向距离等于5H/8
大径(D、 d）—外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。是公称直径 。 小径（D1、 d1）—外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。 中径（D2、d2）—纹牙型上沟槽和凸起宽度相等的地方假想圆柱的直径。 螺距—相邻两牙在中径线上对应两点的轴向距离。 螺距基本值 P。 牙型角（α）—在螺纹牙型上，相邻两牙侧间的夹角。 牙侧角（α1 和α2）—在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角。 旋合长度—两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度。 螺纹接触高度—在两个相互配合螺纹的牙型上，它们的牙侧重合部分的径向距离 等于５H/８

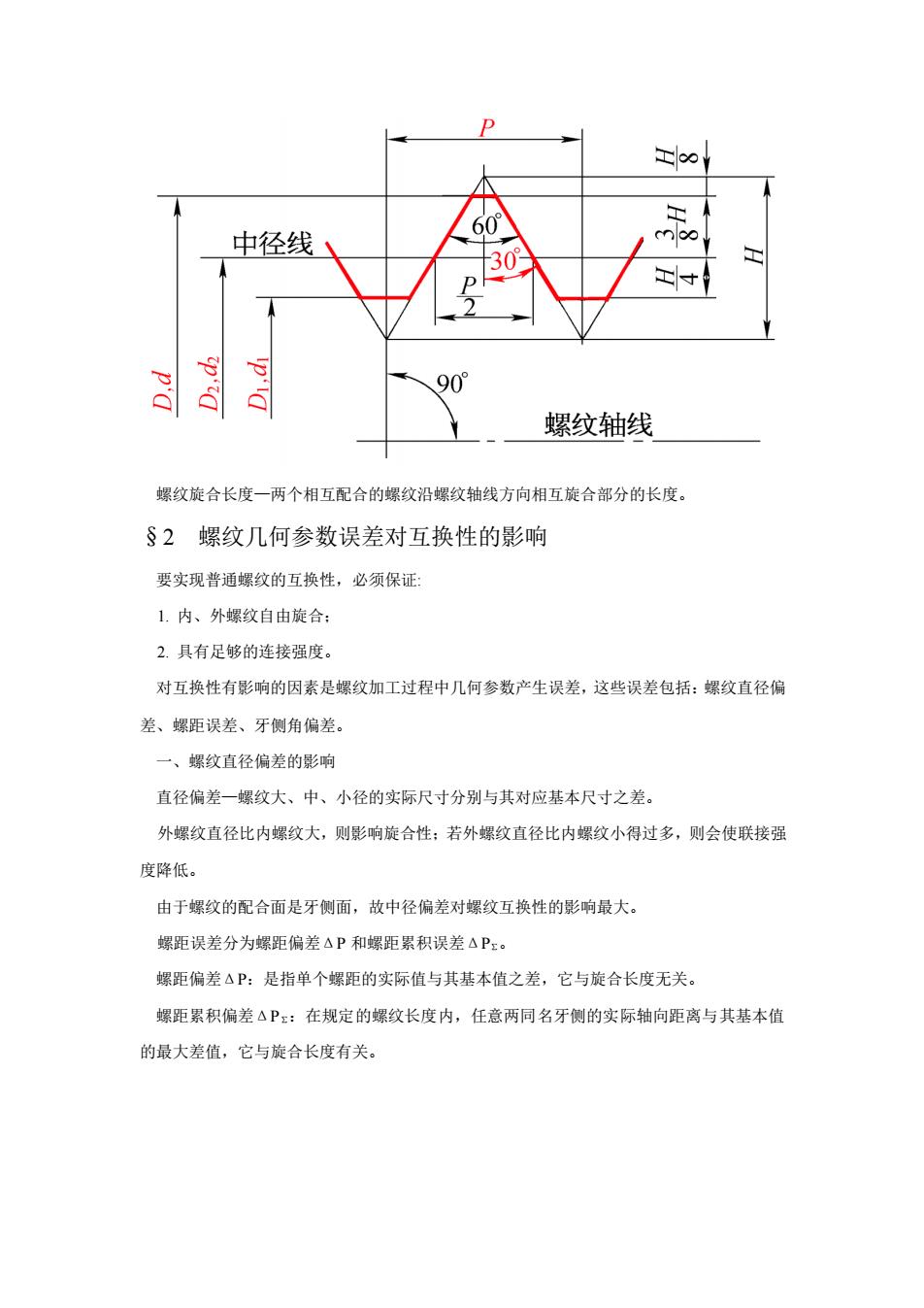

8中径线SC0?螺纹轴线螺纹旋合长度一两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度s2螺纹几何参数误差对互换性的影响要实现普通螺纹的互换性，必须保证1.内、外螺纹自由旋合；2.具有足够的连接强度。对互换性有影响的因素是螺纹加工过程中几何参数产生误差，这些误差包括：螺纹直径偏差、螺距误差、牙侧角偏差。、螺纹直径偏差的影响直径偏差一螺纹大、中、小径的实际尺寸分别与其对应基本尺寸之差外螺纹直径比内螺纹大，则影响旋合性；若外螺纹直径比内螺纹小得过多，则会使联接强度降低。由于螺纹的配合面是牙侧面，故中径偏差对螺纹互换性的影响最大。螺距误差分为螺距偏差AP和螺距累积误差APr。螺距偏差AP：是指单个螺距的实际值与其基本值之差，它与旋合长度无关。螺距累积偏差AP：在规定的螺纹长度内，任意两同名牙侧的实际轴向距离与其基本值的最大差值，它与旋合长度有关
螺纹旋合长度—两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度。 §2 螺纹几何参数误差对互换性的影响 要实现普通螺纹的互换性，必须保证: 1. 内、外螺纹自由旋合； 2. 具有足够的连接强度。 对互换性有影响的因素是螺纹加工过程中几何参数产生误差，这些误差包括：螺纹直径偏 差、螺距误差、牙侧角偏差。 一、螺纹直径偏差的影响 直径偏差—螺纹大、中、小径的实际尺寸分别与其对应基本尺寸之差。 外螺纹直径比内螺纹大，则影响旋合性；若外螺纹直径比内螺纹小得过多，则会使联接强 度降低。 由于螺纹的配合面是牙侧面，故中径偏差对螺纹互换性的影响最大。 螺距误差分为螺距偏差ΔP 和螺距累积误差ΔP∑。 螺距偏差ΔP：是指单个螺距的实际值与其基本值之差，它与旋合长度无关。 螺距累积偏差ΔP ∑：在规定的螺纹长度内，任意两同名牙侧的实际轴向距离与其基本值 的最大差值，它与旋合长度有关

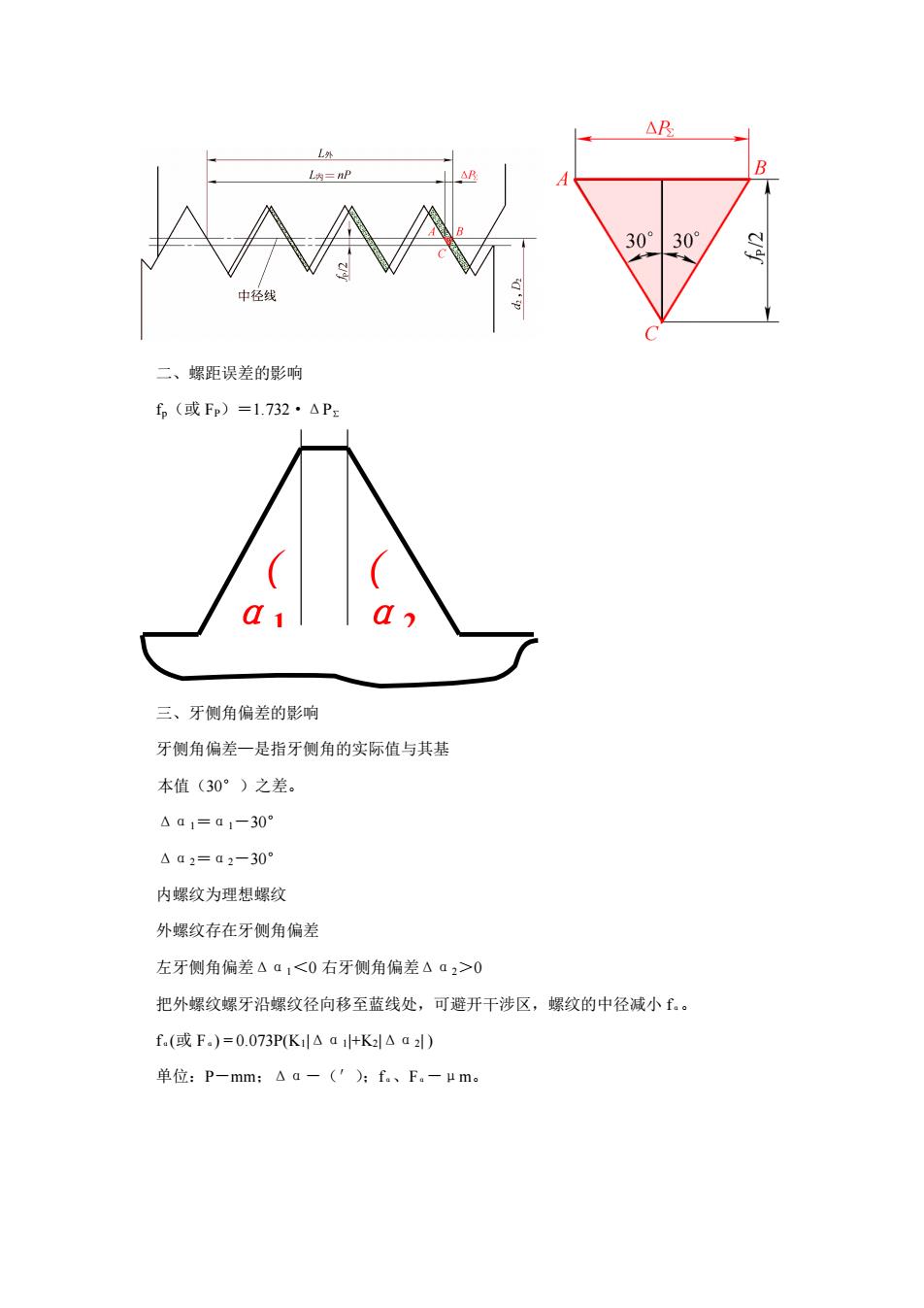

螺距误差的影响f。（或Fp）=1.732·△P三、牙侧角偏差的影响牙侧角偏差一是指牙侧角的实际值与其基本值（30°）之差Adi=a11-30°Aa2=030°内螺纹为理想螺纹外螺纹存在牙侧角偏差左牙侧角偏差<0右牙侧角偏差>0把外螺纹螺牙沿螺纹径向移至蓝线处，可避开干涉区，螺纹的中径减小f.。fa(或F.)=0.073P(Ki|4a1/+K2△d2)单位：P-mm；Aa-()f.、F.-um
二、螺距误差的影响 fp（或 FP）＝1.732·ΔP∑ 三、牙侧角偏差的影响 牙侧角偏差—是指牙侧角的实际值与其基 本值（30°）之差。 Δα1＝α1－30° Δα2＝α2－30° 内螺纹为理想螺纹 外螺纹存在牙侧角偏差 左牙侧角偏差Δα1＜0 右牙侧角偏差Δα2＞0 把外螺纹螺牙沿螺纹径向移至蓝线处，可避开干涉区，螺纹的中径减小 fα。 fα(或 Fα) = 0.073P(K1|Δα1|+K2|Δα2| ) 单位：P－mm；Δα－（′）；fα、Fα－μm。 （ （ α1 α2

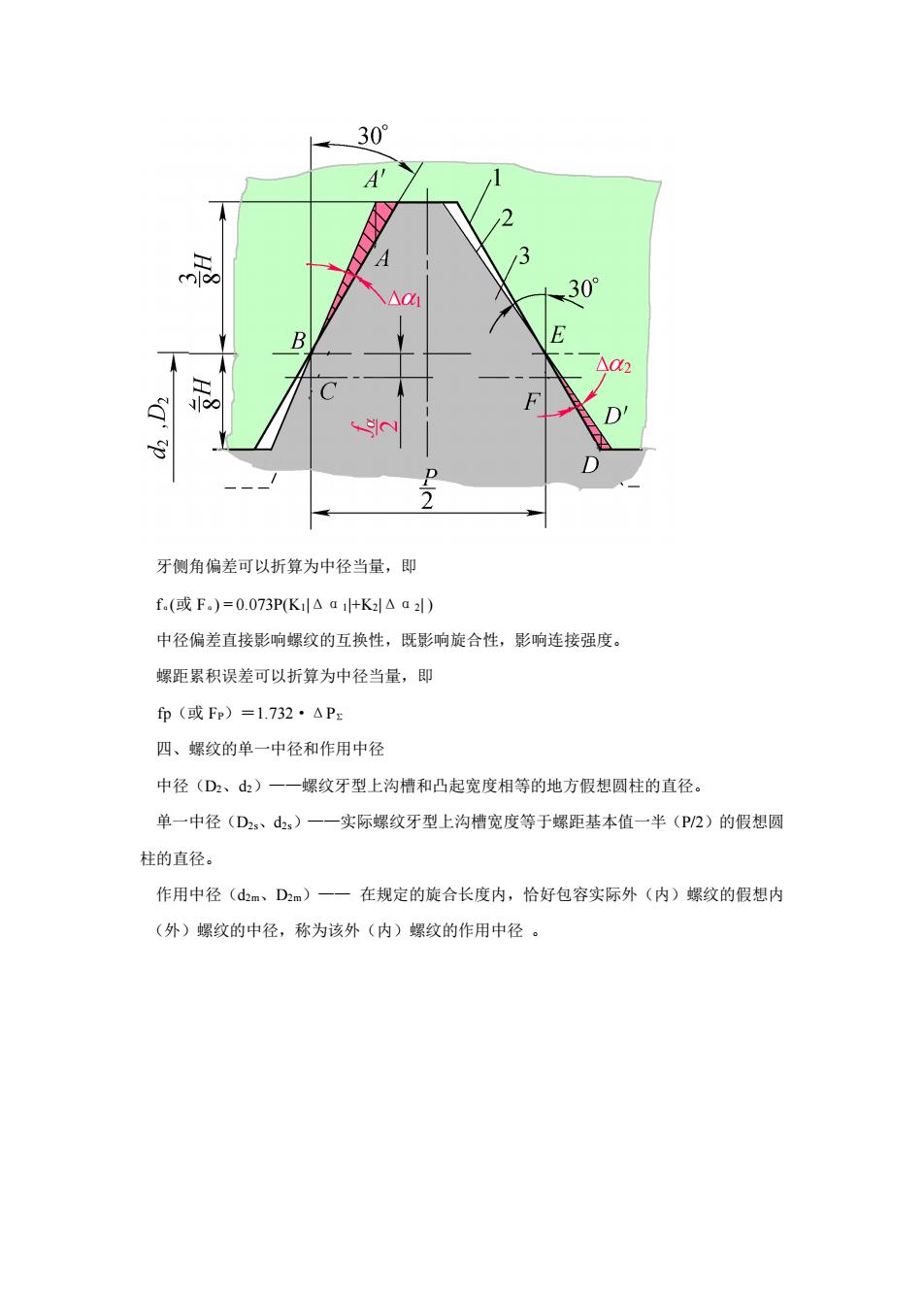

Dlo牙侧角偏差可以折算为中径当量，即f.(或 F.)=0.073P(Ki|A a il+K2/A α 2l)中径偏差直接影响螺纹的互换性，既影响旋合性，影响连接强度。螺距累积误差可以折算为中径当量，即fp（或Fp）=1.732·APz四、螺纹的单一中径和作用中径中径（D2、d2）一一螺纹牙型上沟槽和凸起宽度相等的地方假想圆柱的直径。单一中径（D2s、d2s）一一实际螺纹牙型上沟槽宽度等于螺距基本值一半（P/2）的假想圆柱的直径。作用中径（d2mD2m）一一在规定的旋合长度内，恰好包容实际外（内）螺纹的假想内（外）螺纹的中径，称为该外（内）螺纹的作用中径
牙侧角偏差可以折算为中径当量，即 fα(或 Fα) = 0.073P(K1|Δα1|+K2|Δα2| ) 中径偏差直接影响螺纹的互换性，既影响旋合性，影响连接强度。 螺距累积误差可以折算为中径当量，即 fp（或 FP）＝1.732·ΔP∑ 四、螺纹的单一中径和作用中径 中径（D2、d2）——螺纹牙型上沟槽和凸起宽度相等的地方假想圆柱的直径。 单一中径（D2s、d2s）——实际螺纹牙型上沟槽宽度等于螺距基本值一半（P/2）的假想圆 柱的直径。 作用中径（d2m、D2m）—— 在规定的旋合长度内，恰好包容实际外（内）螺纹的假想内 （外）螺纹的中径，称为该外（内）螺纹的作用中径
