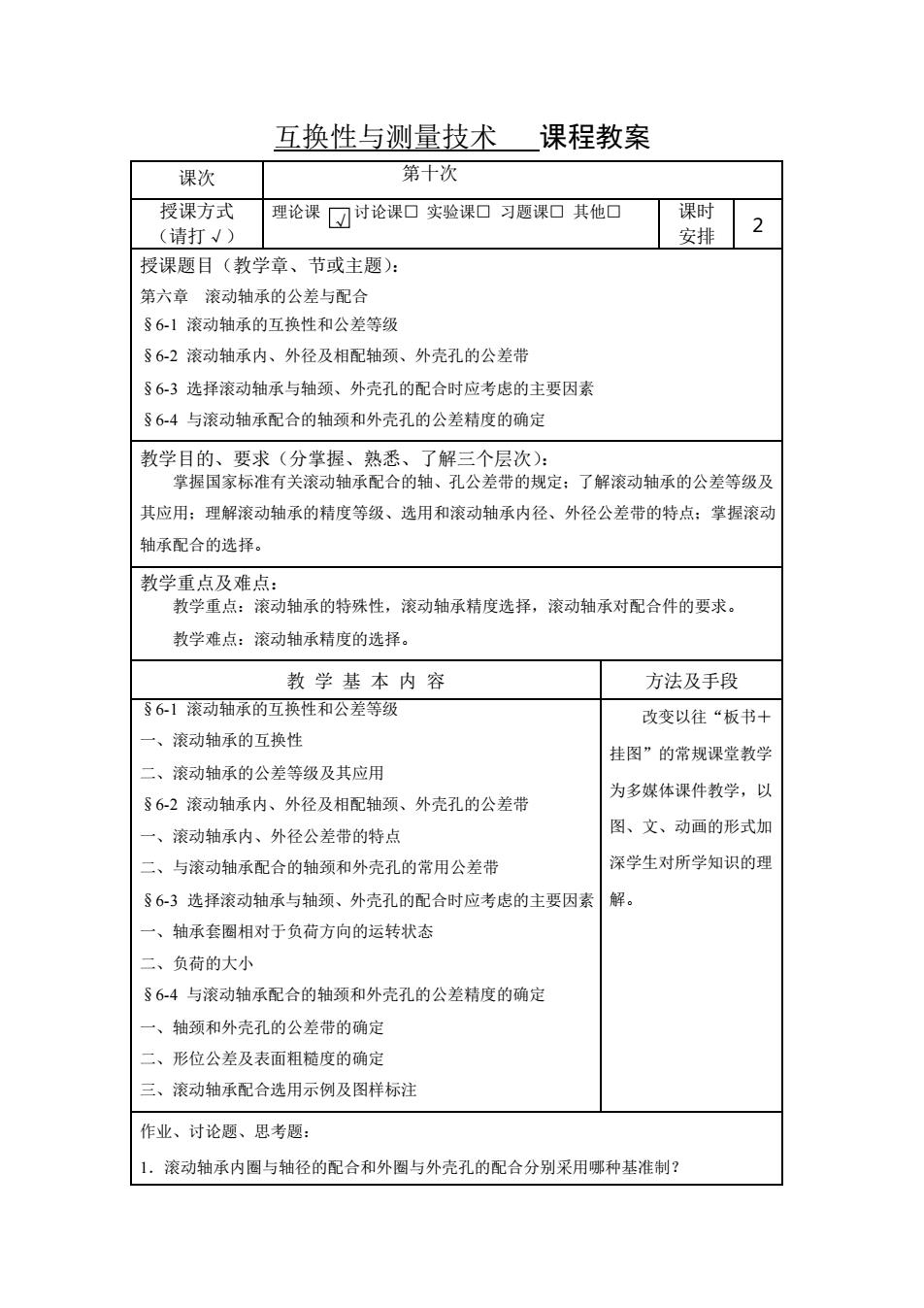

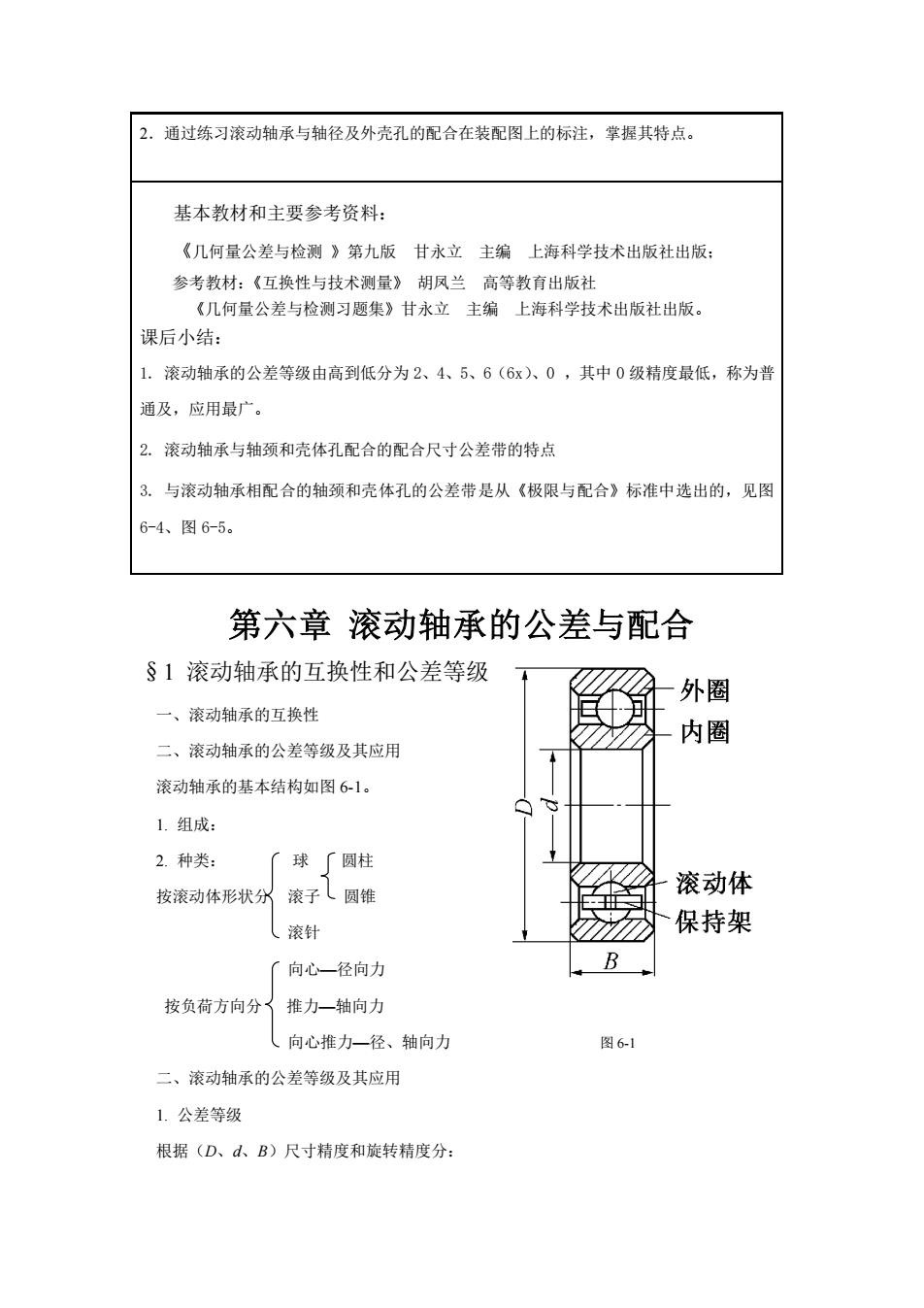

2．通过练习滚动轴承与轴径及外壳孔的配合在装配图上的标注，掌握其特点。基本教材和主要参考资料：《几何量公差与检测》第九版甘永立主编上海科学技术出版社出版；参考教材：《互换性与技术测量》胡风兰高等教育出版社《几何量公差与检测习题集》甘永立主编上海科学技术出版社出版。课后小结：1.滚动轴承的公差等级由高到低分为2、4、5、6（6x）、0，其中0级精度最低，称为普通及，应用最广。2．滚动轴承与轴颈和壳体孔配合的配合尺寸公差带的特点与滚动轴承相配合的轴颈和壳体孔的公差带是从《极限与配合》标准中选出的，见图6-4、图 6-5。第六章滚动轴承的公差与配合81滚动轴承的互换性和公差等级外圈、滚动轴承的互换性内圈二、滚动轴承的公差等级及其应用滚动轴承的基本结构如图 6-1。1.组成：2.种类：「球『圆柱滚动体按滚动体形状分滚子圆锥十保持架滚针B+「向心一径向力按负荷方向分推力一轴向力向心推力一径、轴向力图6-1二、滚动轴承的公差等级及其应用1.公差等级根据（D、α、B）尺寸精度和旋转精度分：
2．通过练习滚动轴承与轴径及外壳孔的配合在装配图上的标注，掌握其特点。 基本教材和主要参考资料： 《几何量公差与检测 》第九版 甘永立 主编 上海科学技术出版社出版； 参考教材：《互换性与技术测量》 胡凤兰 高等教育出版社 《几何量公差与检测习题集》甘永立 主编 上海科学技术出版社出版。 课后小结： 1. 滚动轴承的公差等级由高到低分为 2、4、5、6（6x）、0 ，其中 0 级精度最低，称为普 通及，应用最广。 2. 滚动轴承与轴颈和壳体孔配合的配合尺寸公差带的特点 3. 与滚动轴承相配合的轴颈和壳体孔的公差带是从《极限与配合》标准中选出的，见图 6-4、图 6-5。 第六章 滚动轴承的公差与配合 §1 滚动轴承的互换性和公差等级 一、滚动轴承的互换性 二、滚动轴承的公差等级及其应用 滚动轴承的基本结构如图 6-1。 1. 组成： 2. 种类： 球 圆柱 按滚动体形状分 滚子 圆锥 滚针 向心—径向力 按负荷方向分 推力—轴向力 向心推力—径、轴向力 图 6-1 二、滚动轴承的公差等级及其应用 1. 公差等级 根据（D、d、B）尺寸精度和旋转精度分：
向心轴承0、6（6X）、5、4、2五级：其他轴承0、6(6X)、5、4四级。精度依次高，各公差等级的精度见表6-1。2.应用0级(普通级)：最广泛地应用于精度要求不高的一般旋转机构中。6(6X)级(中等级)和5级(较高级）：多用于旋转精度和运动平稳性要求较高或转速较高的旋转机构中（如普通机床主轴支承）。4级（精密级）：多用于转速很高和旋转精度要求很高的机床或机器的旋转机构中（如精密机床主轴支承)。2级(超精级)：多用于精密机床的主轴支承（如坐标镗床主轴支承)。S2滚动轴承内、外径及相配轴颈、外壳孔的公差带一、滚动轴承内、外径公差带特点二、与滚动轴承配合的轴颈、外壳孔的常用公差带三、滚动轴承内、外径公差带的特点(如图6-2所示)(1)标准部件：是配合的基准件。(2)易损件：因需拆卸，故选取过盈较小的过盈配合或过渡配合。(3)薄壁件：因易变形，故与之相配合的零件的配合部位的形状精度要求较严。内圈—基准孔ES=0外图一一基准轴Tes=0图 6-2 二、与滚动轴承配合的轴颈、外壳孔的常用公差带与滚动轴承配合的孔、轴公差带见图6-3和图6-4。孔、轴公差带均选自GB/T1801—1999。由图可见，轴承内圈与轴的配合比极限与配合标准中基孔制的配合要紧

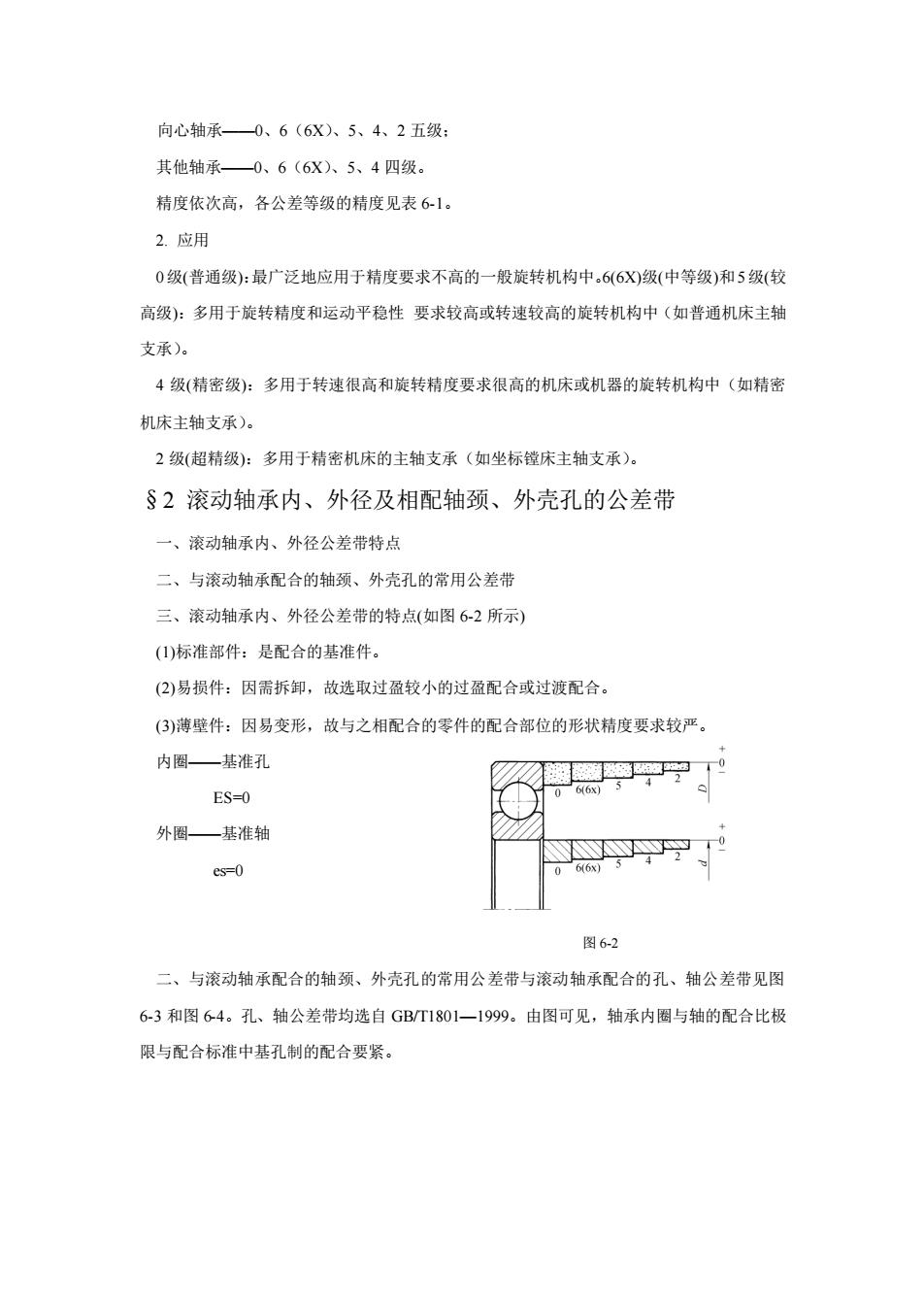

向心轴承——0、6（6X）、5、4、2 五级； 其他轴承——0、6（6X）、5、4 四级。 精度依次高，各公差等级的精度见表 6-1。 2. 应用 0级(普通级)：最广泛地应用于精度要求不高的一般旋转机构中。6(6X)级(中等级)和5级(较 高级)：多用于旋转精度和运动平稳性 要求较高或转速较高的旋转机构中（如普通机床主轴 支承）。 4 级(精密级)：多用于转速很高和旋转精度要求很高的机床或机器的旋转机构中（如精密 机床主轴支承）。 2 级(超精级)：多用于精密机床的主轴支承（如坐标镗床主轴支承）。 §2 滚动轴承内、外径及相配轴颈、外壳孔的公差带 一、滚动轴承内、外径公差带特点 二、与滚动轴承配合的轴颈、外壳孔的常用公差带 三、滚动轴承内、外径公差带的特点(如图 6-2 所示) (1)标准部件：是配合的基准件。 (2)易损件：因需拆卸，故选取过盈较小的过盈配合或过渡配合。 (3)薄壁件：因易变形，故与之相配合的零件的配合部位的形状精度要求较严。 内圈——基准孔 ES=0 外圈——基准轴 es=0 图 6-2 二、与滚动轴承配合的轴颈、外壳孔的常用公差带与滚动轴承配合的孔、轴公差带见图 6-3 和图 6-4。孔、轴公差带均选自 GB/T1801—1999。由图可见，轴承内圈与轴的配合比极 限与配合标准中基孔制的配合要紧
图6-4图6-3S3选择滚动轴承与轴颈、外壳孔的配合时应考虑的因素一、轴承套圈相对于负荷方向的运转状态（如图6-5及6-6所示）负荷类型：旋转负荷定向负荷摆动负荷P>PRdi图6-5

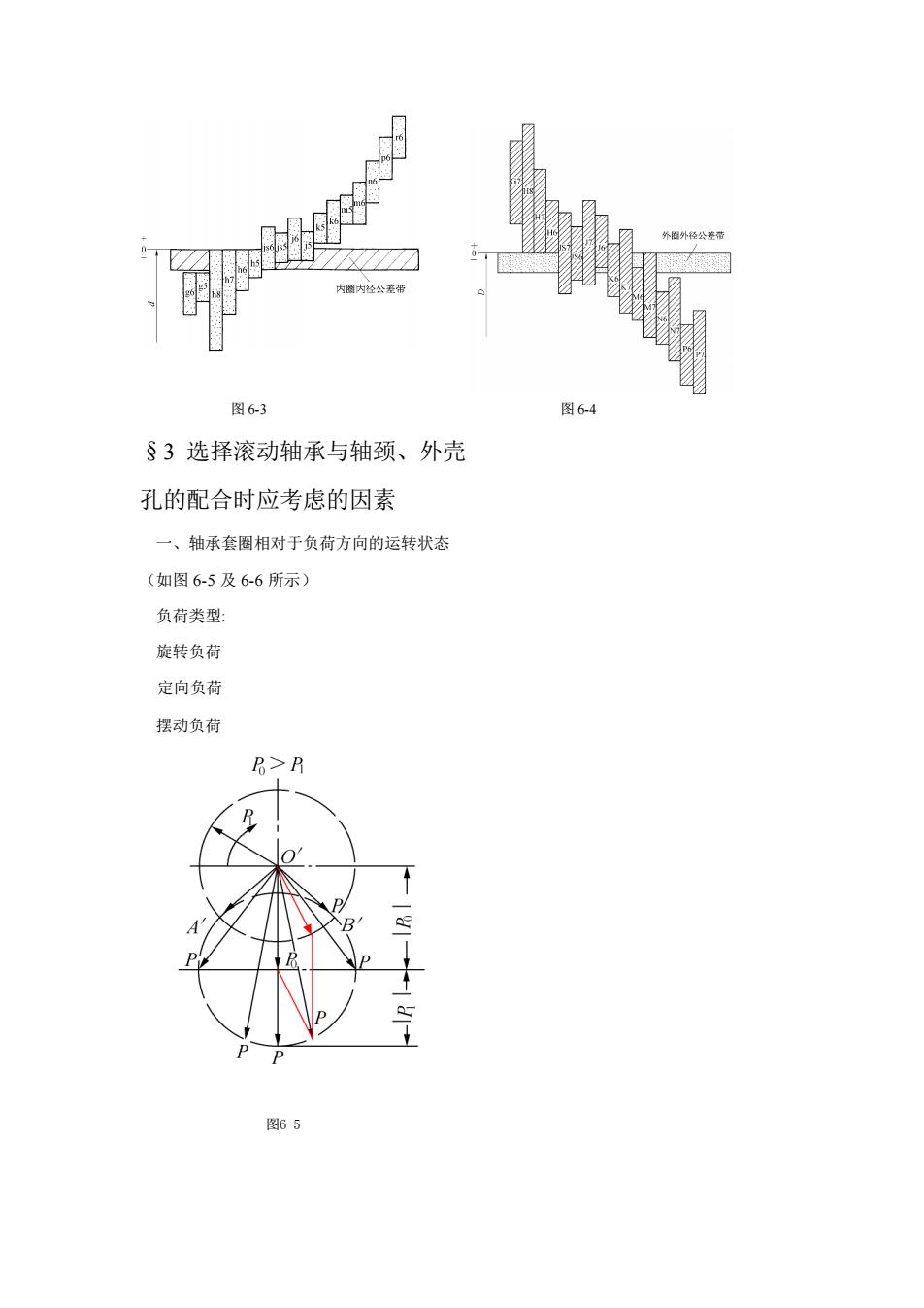

图 6-3 图 6-4 §3 选择滚动轴承与轴颈、外壳 孔的配合时应考虑的因素 一、轴承套圈相对于负荷方向的运转状态 （如图 6-5 及 6-6 所示） 负荷类型: 旋转负荷 定向负荷 摆动负荷 图6-5

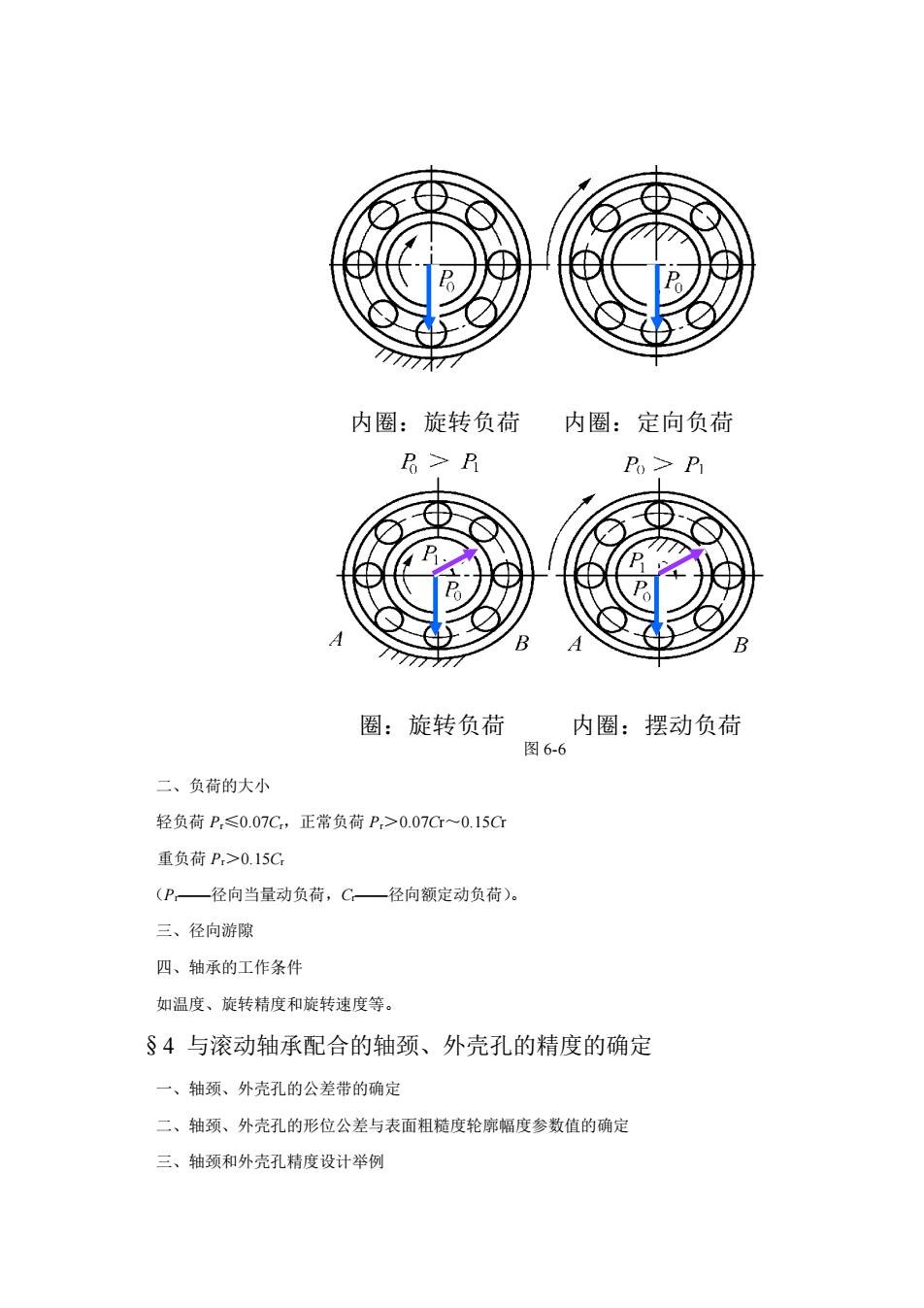

Z才内圈：旋转负荷内圈：定向负荷B>RPo> Pi内圈：摆动负荷圈：旋转负荷图6-6二、负荷的大小轻负荷P,≤0.07C，正常负荷P,>0.07Cr~0.15Cr重负荷P,>0.15C(P)径向当量动负荷，C经向额定动负荷）。三、径向游隙四、轴承的工作条件如温度、旋转精度和旋转速度等。s4与滚动轴承配合的轴颈、外壳孔的精度的确定一、轴颈、外壳孔的公差带的确定二、轴颈、外壳孔的形位公差与表面粗糙度轮廓幅度参数值的确定三、轴颈和外壳孔精度设计举例
图 6-6 二、负荷的大小 轻负荷 Pr≤0.07Cr，正常负荷 Pr＞0.07Cr～0.15Cr 重负荷 Pr＞0.15Cr （Pr——径向当量动负荷，Cr——径向额定动负荷）。 三、径向游隙 四、轴承的工作条件 如温度、旋转精度和旋转速度等。 §4 与滚动轴承配合的轴颈、外壳孔的精度的确定 一、轴颈、外壳孔的公差带的确定 二、轴颈、外壳孔的形位公差与表面粗糙度轮廓幅度参数值的确定 三、轴颈和外壳孔精度设计举例 内圈：旋转负荷 外圈：定向负荷 内圈：定向负荷 外圈：旋转负荷 圈：旋转负荷 外圈：摆动负荷 内圈：摆动负荷 外圈：旋转负荷
