S3-1水平角与垂直角观测原理两种角度：水平角自用于确定点的平面位置，计算坐标竖直角用于两点间高差计算，斜距改算成平距。测角仪器：经纬仪、电子全站仪一、水平角观测原理二、垂直角观测原理75

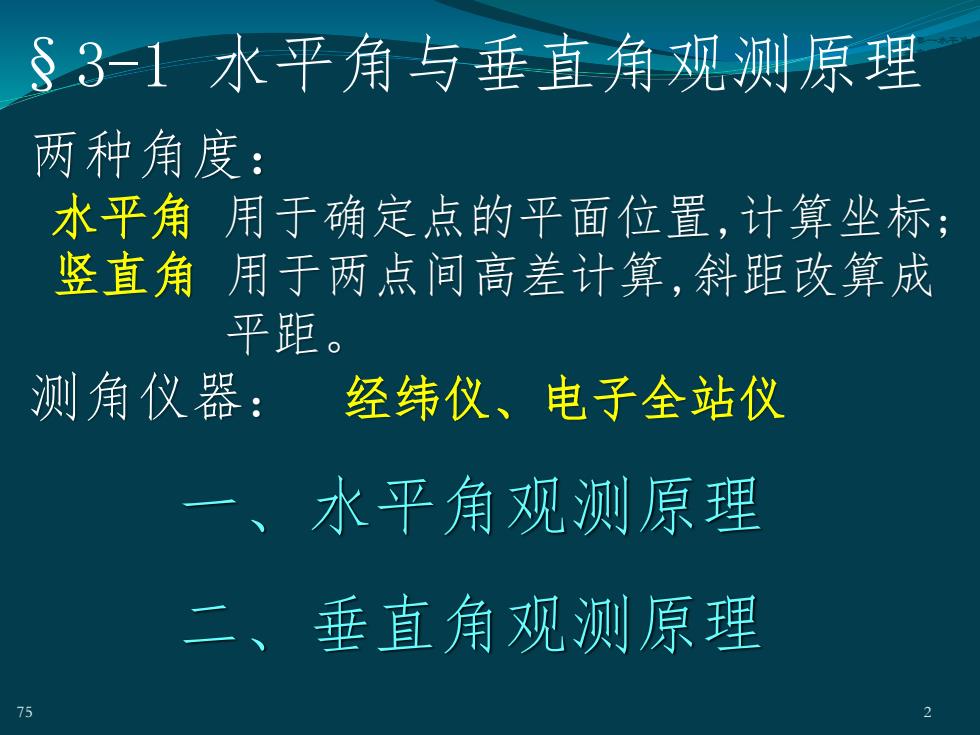

提要一水平角与 垂直角观测原理 75 2 §3-1 水平角与垂直角观测原理 一、水平角观测原理 二、垂直角观测原理 两种角度： 水平角 用于确定点的平面位置,计算坐标; 竖直角 用于两点间高差计算,斜距改算成 平距。 测角仪器： 经纬仪、电子全站仪
一、水平角观测原理水平角一从一点B到两个目标A,C的方向线垂直投影到水平面上所成的夹角，顺时针计算水平度盘β=c-abABAA0°<β <360°铅垂线B铅垂线β也是包含BA、BC视线的两个铅垂面之Ai间的两面角。BC水平面75

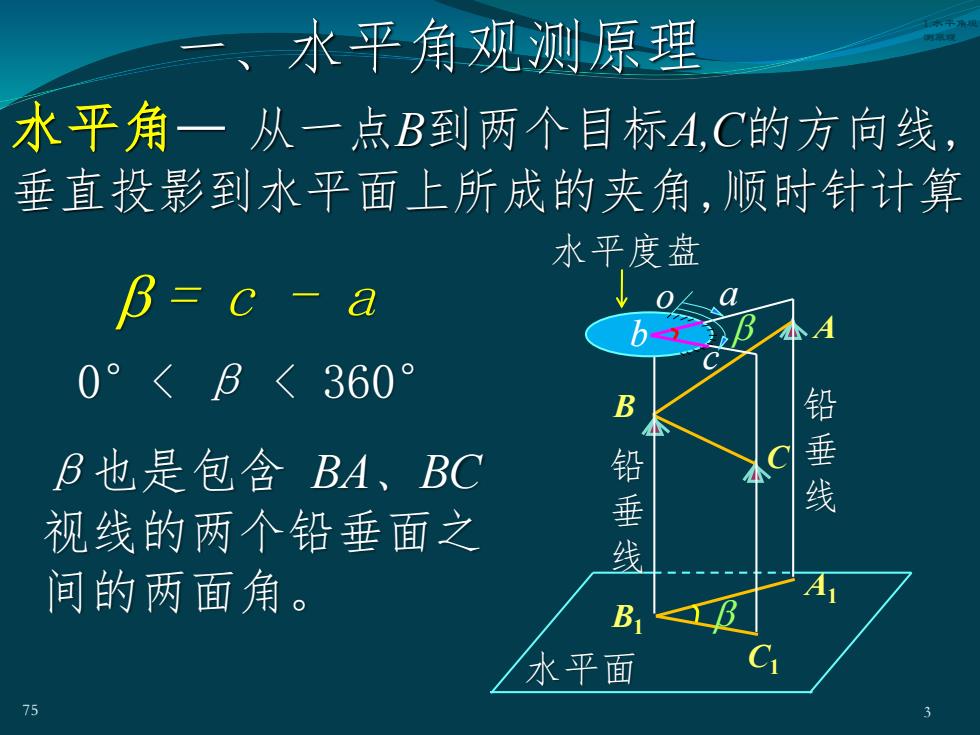

1.水平角观 测原理 75 3 一、水平角观测原理 水平角— 从一点B到两个目标A,C的方向线, 垂直投影到水平面上所成的夹角,顺时针计算 水平面 b A B C c a b 铅 垂 线 铅 垂 线 A1 C1 B1 o b 0°< β < 360° 水平度盘 b = c - a β也是包含 BA、BC 视线的两个铅垂面之 间的两面角
垂直角观测原理垂直角一在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角（也称竖直角），水平线方向为0α=0°～±90°，仰角为正，俯角为负。天顶天顶距一Z垂直度盘视线与铅垂线的夹角Z，以水平线αA(+)天顶方向为0°hαc(-)Z= 0° ～180°铅垂线垂直角与天顶距的关系：α = 90° - Z75

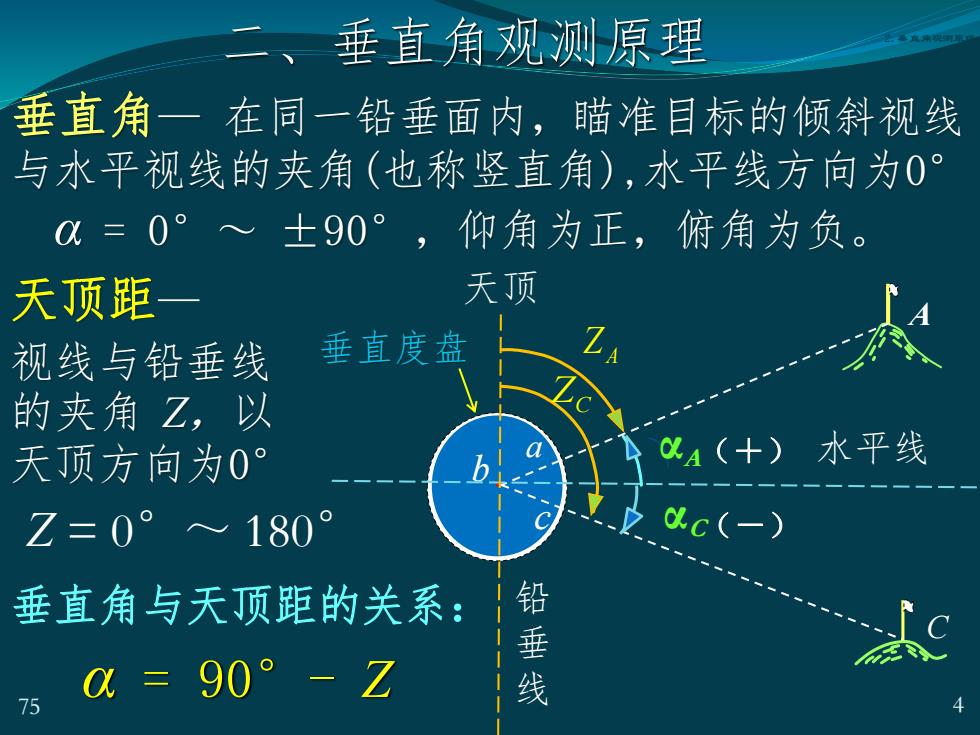

2.垂直角观测原理 75 4 二、垂直角观测原理 天顶 铅 垂 线 水平线 C Z A ZC B 垂直角— 在同一铅垂面内，瞄准目标的倾斜视线 与水平视线的夹角(也称竖直角),水平线方向为0° α = 0° ～ ±90°，仰角为正，俯角为负。 天顶距— 视线与铅垂线 的夹角 Z，以 天顶方向为0° Z = 0° ～ 180° a α = 90°- Z 垂直角与天顶距的关系： b c A αC αA（＋） （－） 垂直度盘
经纬仪的构造及度盘读数S3-2一、经纬仪的等级和用途DJ1级一高级控制和精密工程测量DJ2级一一般控制和工程测量DJ6级一图根控制、工程测量和地形测量75

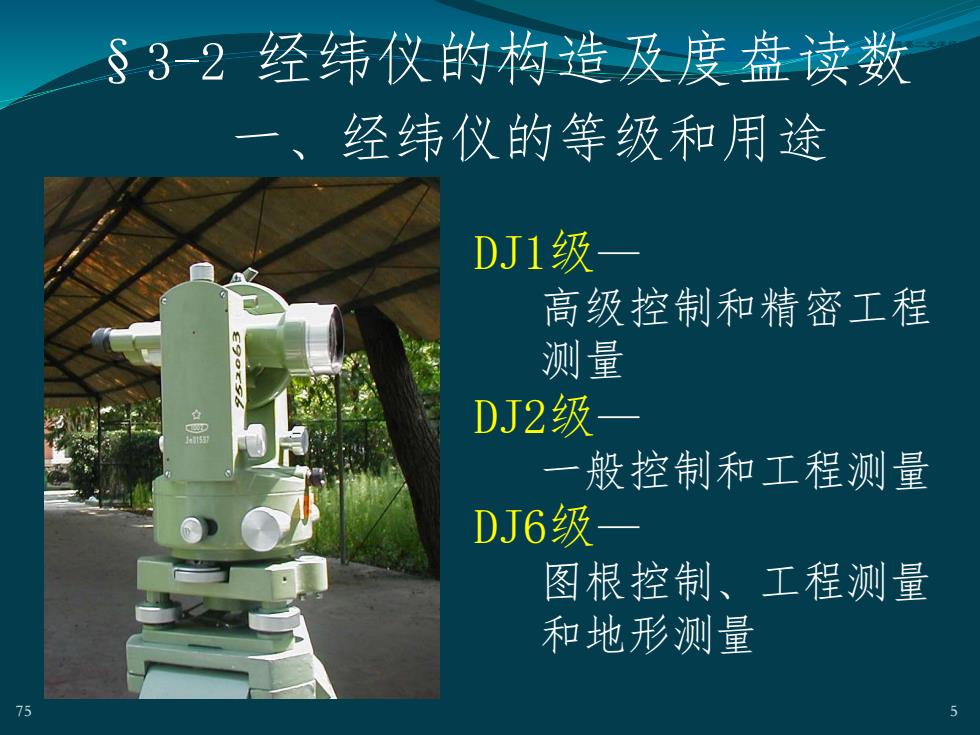

提要二光学经纬仪 的构造 及度盘读数 75 5 §3-2 经纬仪的构造及度盘读数 一、经纬仪的等级和用途 DJ1级— 高级控制和精密工程 测量 DJ2级— 一般控制和工程测量 DJ6级— 图根控制、工程测量 和地形测量
