《测量学》第八章地形图应用56
《测量学》 第八章 地 形 图 应 用 56 1

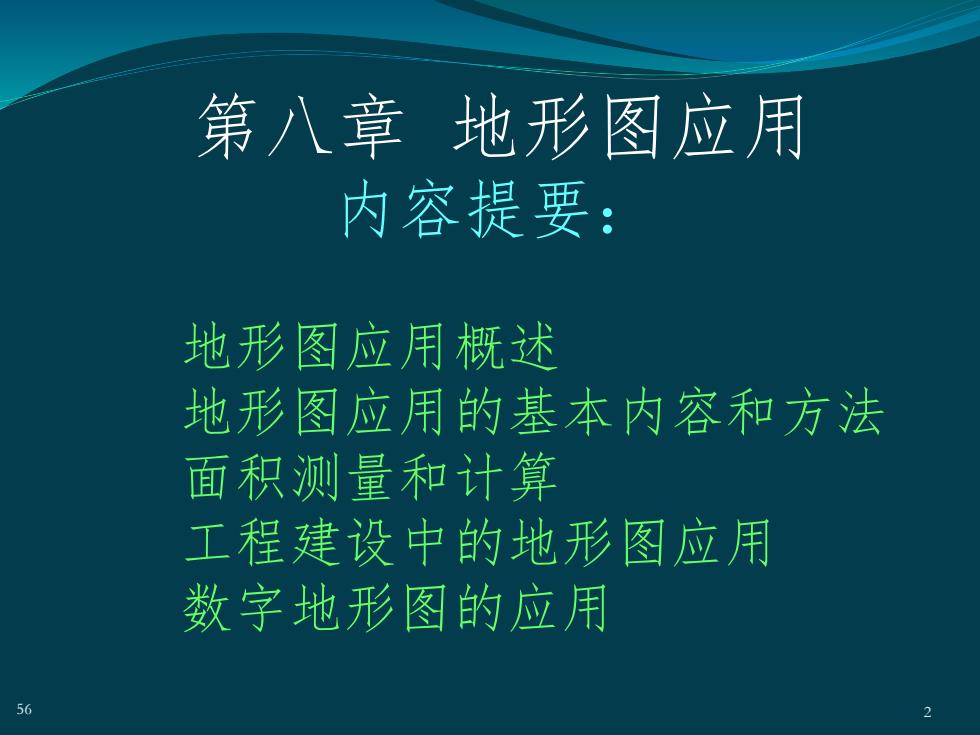

第八章地形图应用内容提要：地形图应用概述地形图应用的基本内容和方法面积测量和计算工程建设中的地形图应用数字地形图的应用56
第八章 地形图应用 内容提要： 地形图应用概述 地形图应用的基本内容和方法 面积测量和计算 工程建设中的地形图应用 数字地形图的应用 56 2

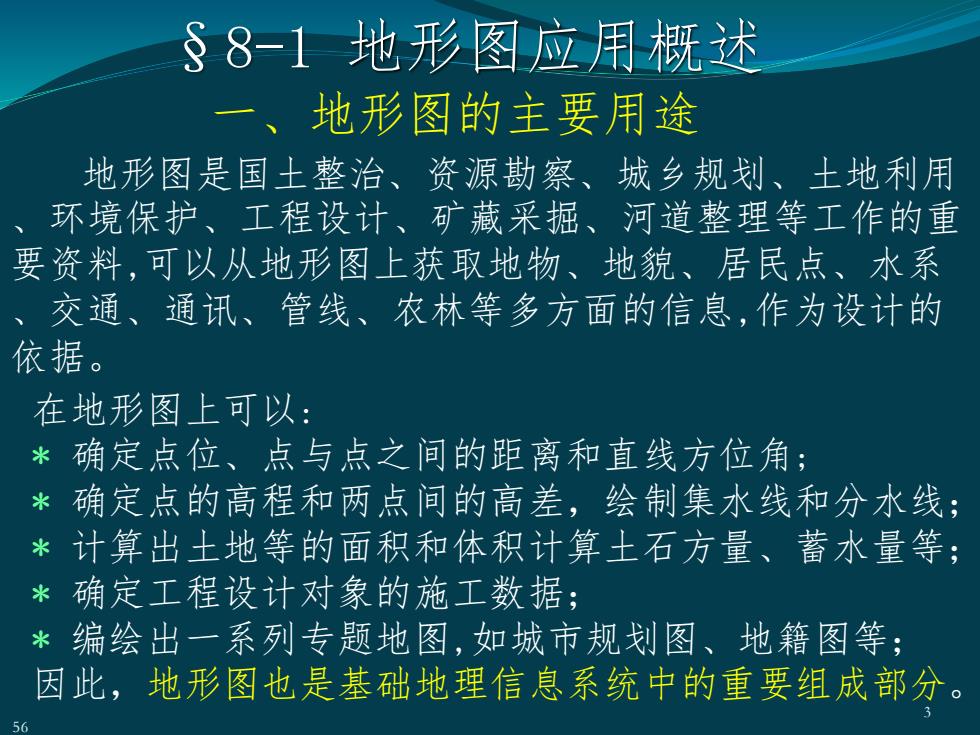

88-1地形图应用概述一、地形图的主要用途地形图是国土整治、资源勘察、城乡规划、土地利用环境保护、工程设计、矿藏采掘、河道整理等工作的重要资料，可以从地形图上获取地物、地貌、居民点、水系、交通、通讯、管线、农林等多方面的信息，作为设计的依据。在地形图上可以：*确定点位、点与点之间的距离和直线方位角：确定点的高程和两点间的高差，绘制集水线和分水线：*人*计算出土地等的面积和体积计算土石方量、蓄水量等：确定工程设计对象的施工数据：**编绘出一系列专题地图，如城市规划图、地籍图等：因此，地形图也是基础地理信息系统中的重要组成部分
一、地形图的主要用途 §8-1 地形图应用概述 3 56 地形图是国土整治、资源勘察、城乡规划、土地利用 、环境保护、工程设计、矿藏采掘、河道整理等工作的重 要资料,可以从地形图上获取地物、地貌、居民点、水系 、交通、通讯、管线、农林等多方面的信息,作为设计的 依据。 在地形图上可以: * 确定点位、点与点之间的距离和直线方位角; * 确定点的高程和两点间的高差，绘制集水线和分水线； * 计算出土地等的面积和体积计算土石方量、蓄水量等； * 确定工程设计对象的施工数据； * 编绘出一系列专题地图,如城市规划图、地籍图等； 因此，地形图也是基础地理信息系统中的重要组成部分

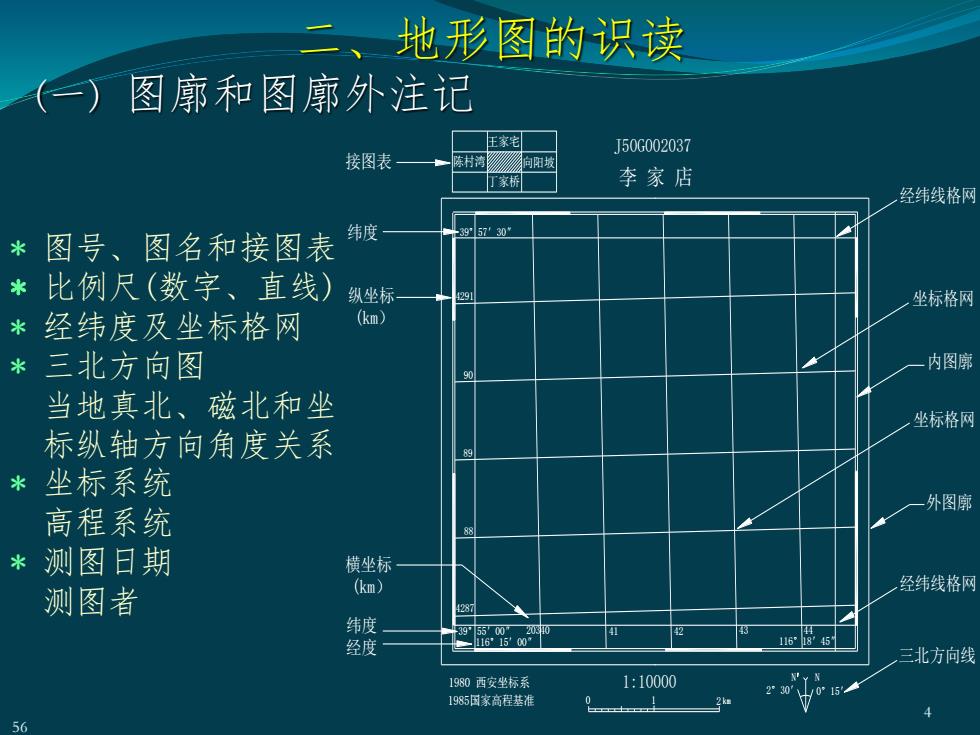

地形图的识读图廓和图廓外注记王家宅J50G002037接图表陈村湾向阳坡李家店家桥经纬线格网纬度39°5730图号、图名和接图表米比例尺（数字、直线纵坐标29坐标格网(km)经纬度及坐标格网+内图廓三北方向图*当地真北、磁北和坐坐标格网标纵轴方向角度关系坐标系统水外图廓高程系统测图日期*横坐标经纬线格网(km)测图者纬度19-55020310434142116°184516:1500经度三北方向线NN1:100001980西安坐标系2°30Wo151985国家高程基准56
二、地形图的识读 (一) 图廓和图廓外注记 * 图号、图名和接图表 * 比例尺(数字、直线) * 经纬度及坐标格网 * 三北方向图 当地真北、磁北和坐 标纵轴方向角度关系 * 坐标系统 高程系统 * 测图日期 测图者 李 家 店 J50G002037 1980 西安坐标系 1985国家高程基准 1:10000 0 1 2 王家宅 丁家桥 陈村湾 向阳坡 km 39°55′00″ 116°15′00″ 116°18′45″ 39°57′30″ 20340 41 42 43 44 4287 88 89 90 4291 2°30′ 0°15′ N N 经纬线格网 坐标格网 内图廓 坐标格网 外图廓 经纬线格网 三北方向线 纬度 纬度 经度 纵坐标 (km） 接图表 (km） 横坐标 4 56

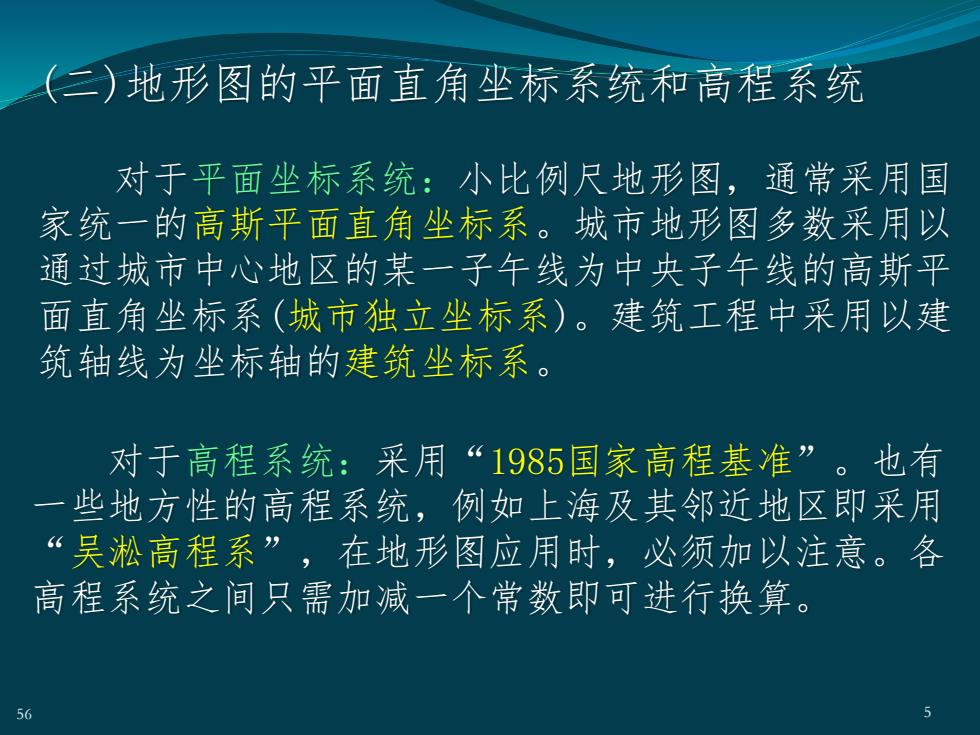

（二）地形图的平面直角坐标系统和高程系统对于平面坐标系统：小比例尺地形图，通常采用国家统一的高斯平面直角坐标系。城市地形图多数采用以通过城市中心地区的某一子午线为中央子午线的高斯平面直角坐标系（城市独立坐标系）。建筑工程中采用以建筑轴线为坐标轴的建筑坐标系。对于高程系统：采用“1985国家高程基准”。也有一些地方性的高程系统，例如上海及其邻近地区即采用吴淞高程系”，在地形图应用时，必须加以注意。各高程系统之间只需加减一个常数即可进行换算。5G
(二)地形图的平面直角坐标系统和高程系统 对于平面坐标系统：小比例尺地形图，通常采用国 家统一的高斯平面直角坐标系。城市地形图多数采用以 通过城市中心地区的某一子午线为中央子午线的高斯平 面直角坐标系(城市独立坐标系)。建筑工程中采用以建 筑轴线为坐标轴的建筑坐标系。 56 5 对于高程系统：采用“1985国家高程基准”。也有 一些地方性的高程系统，例如上海及其邻近地区即采用 “吴淞高程系”，在地形图应用时，必须加以注意。各 高程系统之间只需加减一个常数即可进行换算
