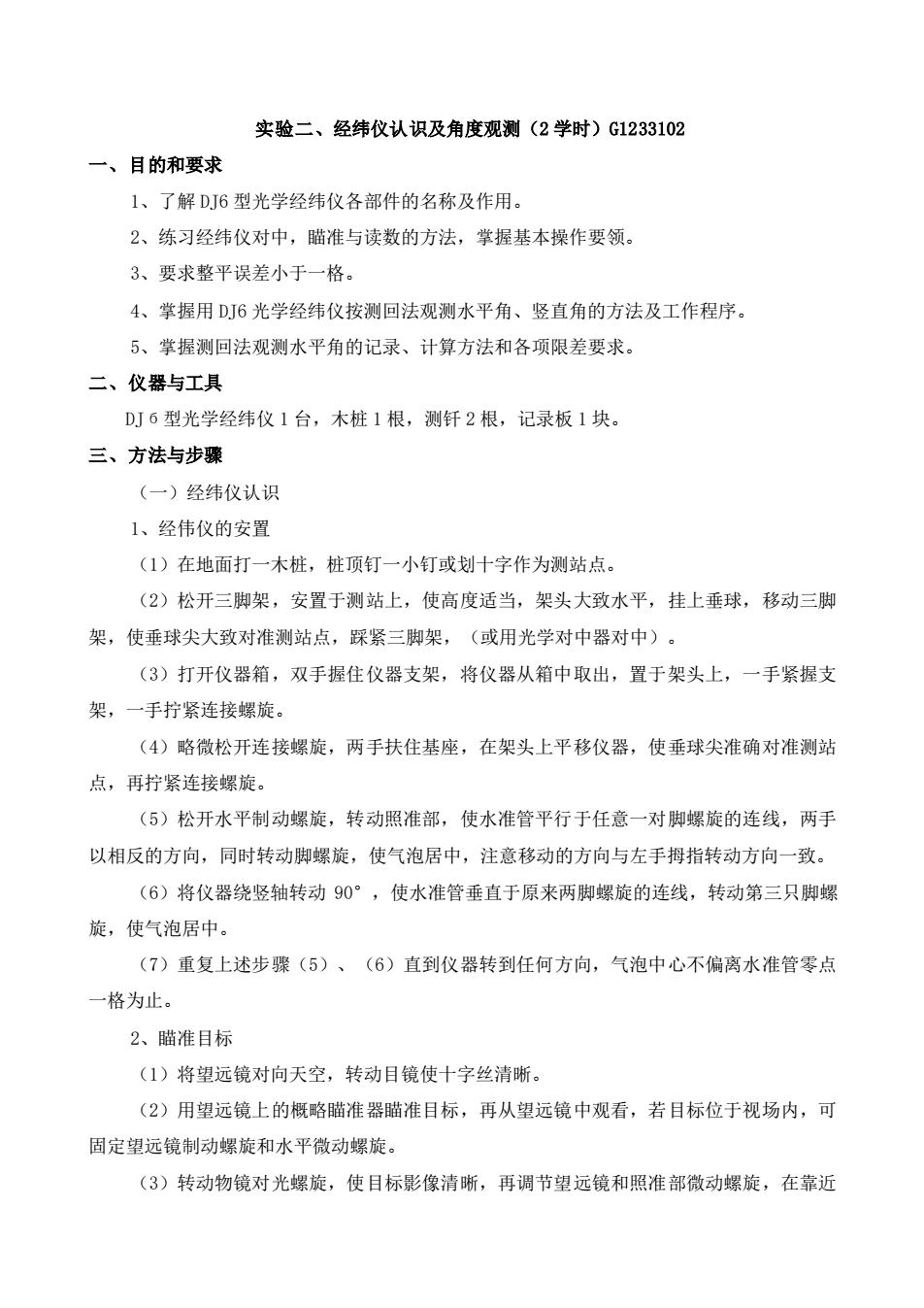

实验二、经纬仪认识及角度观测（2学时）G1233102一、目的和要求1、了解DJ6型光学经纬仪各部件的名称及作用。2、练习经纬仪对中，瞄准与读数的方法，掌握基本操作要领。3、要求整平误差小于一格。4、掌握用DJ6光学经纬仪按测回法观测水平角、竖直角的方法及工作程序。5、掌握测回法观测水平角的记录、计算方法和各项限差要求。二、仪器与工具DJ6型光学经纬仪1台，木桩1根，测钎2根，记录板1块。三、方法与步骤（一）经纬仪认识1、经伟仪的安置（1）在地面打一木桩，桩顶钉一小钉或划十字作为测站点。（2）松开三脚架，安置于测站上，使高度适当，架头大致水平，挂上垂球，移动三脚架，使垂球尖大致对准测站点，踩紧三脚架，（或用光学对中器对中）。（3）打开仪器箱，双手握住仪器支架，将仪器从箱中取出，置于架头上，一手紧握支架，一手拧紧连接螺旋。（4）略微松开连接螺旋，两手扶住基座，在架头上平移仪器，使垂球尖准确对准测站点，再拧紧连接螺旋。（5）松开水平制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手以相反的方向，同时转动脚螺旋，使气泡居中，注意移动的方向与左手拇指转动方向一致。（6）将仪器绕竖轴转动90°，使水准管垂直于原来两脚螺旋的连线，转动第三只脚螺旋，使气泡居中。（7）重复上述步骤（5）、（6）直到仪器转到任何方向，气泡中心不偏离水准管零点一格为止。2、瞄准目标（1）将望远镜对向天空，转动目镜使十字丝清晰。（2）用望远镜上的概略瞄准器瞄准目标，再从望远镜中观看，若目标位于视场内，可固定望远镜制动螺旋和水平微动螺旋。（3）转动物镜对光螺旋，使目标影像清晰，再调节望远镜和照准部微动螺旋，在靠近
实验二、经纬仪认识及角度观测（2 学时）G1233102 一、目的和要求 1、了解 DJ6 型光学经纬仪各部件的名称及作用。 2、练习经纬仪对中，瞄准与读数的方法，掌握基本操作要领。 3、要求整平误差小于一格。 4、掌握用 DJ6 光学经纬仪按测回法观测水平角、竖直角的方法及工作程序。 5、掌握测回法观测水平角的记录、计算方法和各项限差要求。 二、仪器与工具 DJб型光学经纬仪 1 台，木桩 1 根，测钎 2 根，记录板 1 块。 三、方法与步骤 （一）经纬仪认识 1、经伟仪的安置 （1）在地面打一木桩，桩顶钉一小钉或划十字作为测站点。 （2）松开三脚架，安置于测站上，使高度适当，架头大致水平，挂上垂球，移动三脚 架，使垂球尖大致对准测站点，踩紧三脚架，（或用光学对中器对中）。 （3）打开仪器箱，双手握住仪器支架，将仪器从箱中取出，置于架头上，一手紧握支 架，一手拧紧连接螺旋。 （4）略微松开连接螺旋，两手扶住基座，在架头上平移仪器，使垂球尖准确对准测站 点，再拧紧连接螺旋。 （5）松开水平制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手 以相反的方向，同时转动脚螺旋，使气泡居中，注意移动的方向与左手拇指转动方向一致。 （6）将仪器绕竖轴转动 90°，使水准管垂直于原来两脚螺旋的连线，转动第三只脚螺 旋，使气泡居中。 （7）重复上述步骤（5）、（6）直到仪器转到任何方向，气泡中心不偏离水准管零点 一格为止。 2、瞄准目标 （1）将望远镜对向天空，转动目镜使十字丝清晰。 （2）用望远镜上的概略瞄准器瞄准目标，再从望远镜中观看，若目标位于视场内，可 固定望远镜制动螺旋和水平微动螺旋。 （3）转动物镜对光螺旋，使目标影像清晰，再调节望远镜和照准部微动螺旋，在靠近

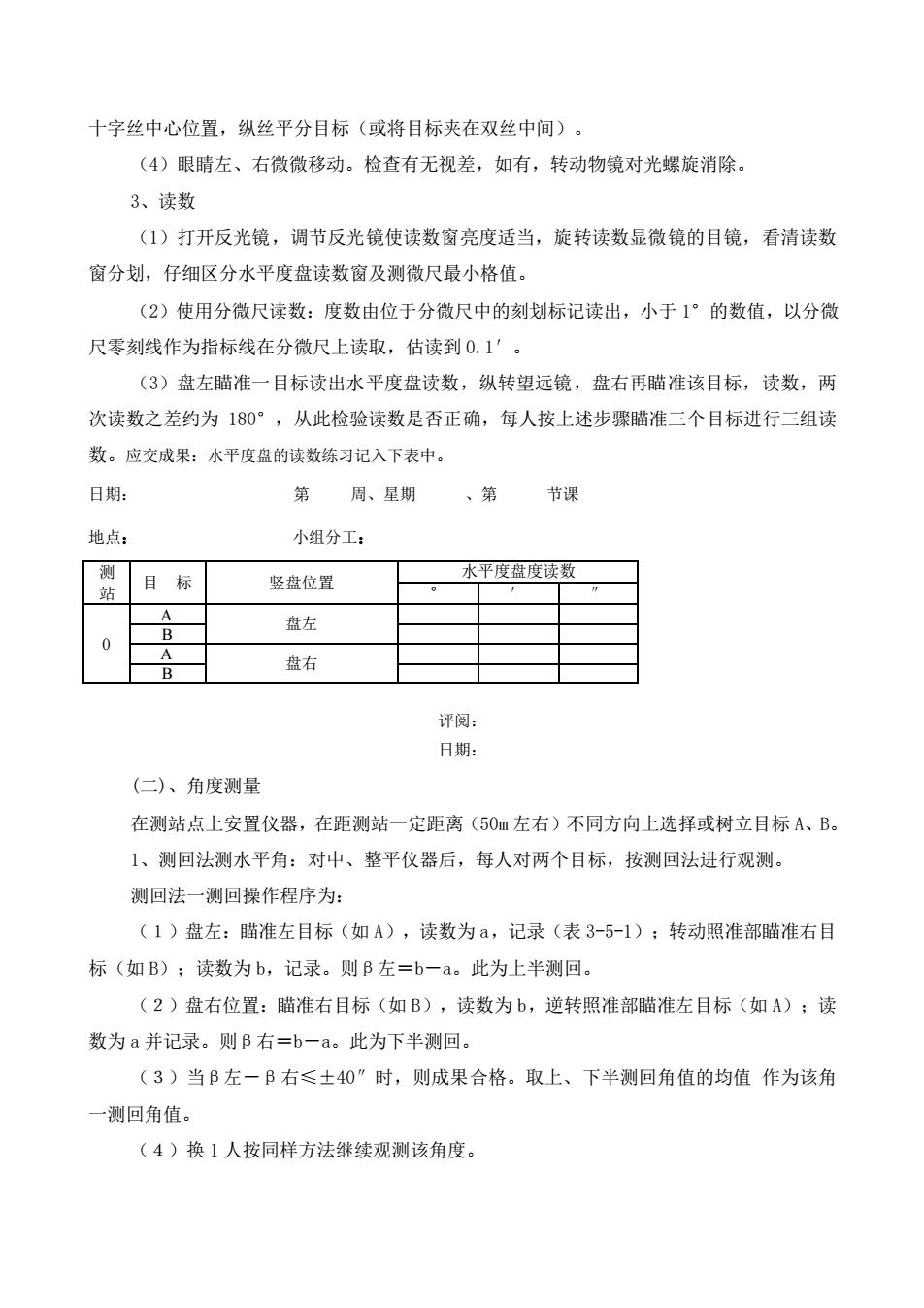

十字丝中心位置，纵丝平分目标（或将目标夹在双丝中间）。（4）眼晴左、右微微移动。检查有无视差，如有，转动物镜对光螺旋消除。3、读数（1）打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜，看清读数窗分划，仔细区分水平度盘读数窗及测微尺最小格值。（2）使用分微尺读数：度数由位于分微尺中的刻划标记读出，小于1°的数值，以分微尺零刻线作为指标线在分微尺上读取，估读到0.1：。（3）盘左瞄准一目标读出水平度盘读数，纵转望远镜，盘右再瞄准该目标，读数，两次读数之差约为180°，从此检验读数是否正确，每人按上述步骤瞄准三个目标进行三组读数。应交成果：水平度盘的读数练习记入下表中。日期：第、第节课周、星期地点：小组分工：测水平度盘度读数目标竖盘位置站A盘左BA盘右B评阅：日期：（二）、角度测量在测站点上安置仪器，在距测站一定距离（50m左右）不同方向上选择或树立目标A、B。1、测回法测水平角：对中、整平仪器后，每人对两个目标，按测回法进行观测。测回法一测回操作程序为：（1）盘左：瞄准左目标（如A），读数为a，记录（表3-5-1）；转动照准部瞄准右目标（如B）；读数为b，记录。则β左=b一a。此为上半测回。（2）盘右位置：瞄准右目标（如B），读数为b，逆转照准部瞄准左目标（如A）：读数为a并记录。则β右=b一a。此为下半测回。（3）当β左一β右≤土40”时，则成果合格。取上、下半测回角值的均值作为该角一测回角值。（4）换1人按同样方法继续观测该角度
十字丝中心位置，纵丝平分目标（或将目标夹在双丝中间）。 （4）眼睛左、右微微移动。检查有无视差，如有，转动物镜对光螺旋消除。 3、读数 （1）打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜，看清读数 窗分划，仔细区分水平度盘读数窗及测微尺最小格值。 （2）使用分微尺读数：度数由位于分微尺中的刻划标记读出，小于 1°的数值，以分微 尺零刻线作为指标线在分微尺上读取，估读到 0.1′。 （3）盘左瞄准一目标读出水平度盘读数，纵转望远镜，盘右再瞄准该目标，读数，两 次读数之差约为 180°，从此检验读数是否正确，每人按上述步骤瞄准三个目标进行三组读 数。应交成果：水平度盘的读数练习记入下表中。 日期： 第 周、星期 、第 节课 地点： 小组分工： 测 站 目 标 竖盘位置 水平度盘度读数 ° ′ ″ 0 A 盘左 B A 盘右 B 评阅： 日期： (二)、角度测量 在测站点上安置仪器，在距测站一定距离（50m 左右）不同方向上选择或树立目标 A、B。 1、测回法测水平角：对中、整平仪器后，每人对两个目标，按测回法进行观测。 测回法一测回操作程序为： （１）盘左：瞄准左目标（如 A），读数为 a，记录（表 3-5-1）；转动照准部瞄准右目 标（如 B）；读数为 b，记录。则β左＝b－a。此为上半测回。 （２）盘右位置：瞄准右目标（如 B），读数为 b，逆转照准部瞄准左目标（如 A）；读 数为 a 并记录。则β右＝b－a。此为下半测回。 （３）当β左－β右≤±40″时，则成果合格。取上、下半测回角值的均值 作为该角 一测回角值。 （４）换 1 人按同样方法继续观测该角度
