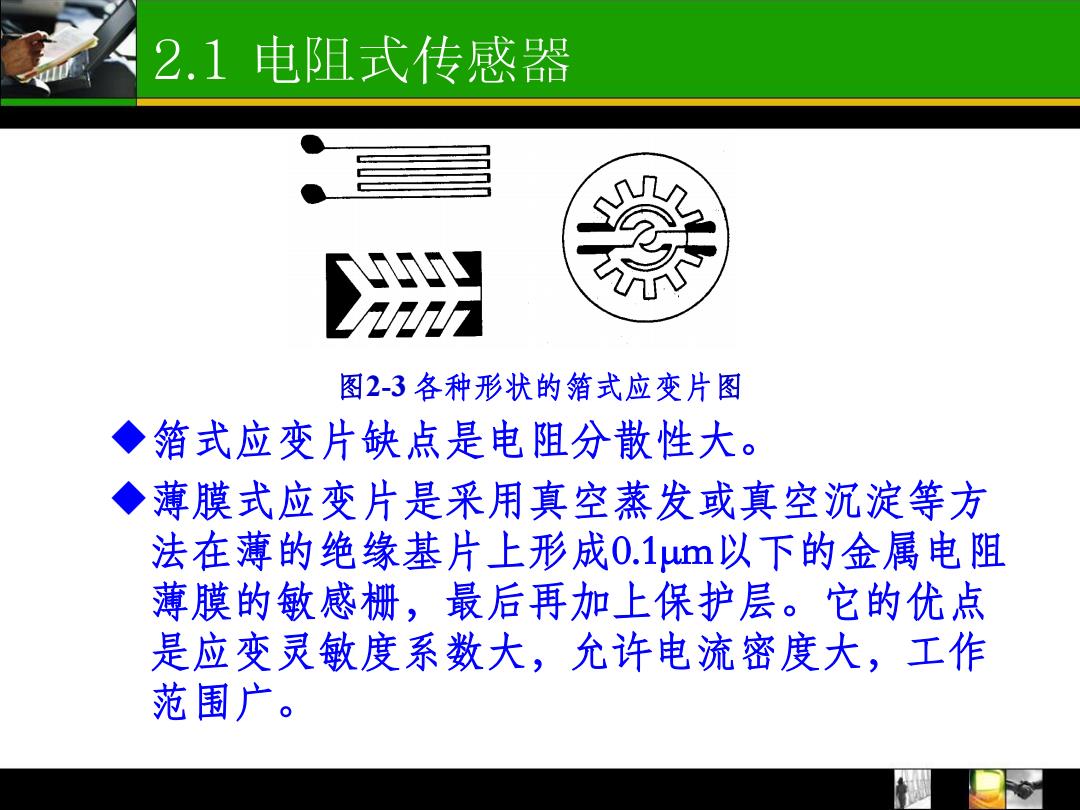

2.1电阻式传感器 淵 图2-3各种形状的箔式应变片图 ◆箔式应变片缺点是电阻分散性大。 ◆ 薄膜式应变片是采用真空蒸发或真空沉淀等方 法在薄的绝缘基片上形成0.1μm以下的金属电阻 薄膜的敏感栅，最后再加上保护层。它的优点 是应变灵敏度系数大，允许电流密度大，工作 范围广
2.1 电阻式传感器 箔式应变片缺点是电阻分散性大。 薄膜式应变片是采用真空蒸发或真空沉淀等方 法在薄的绝缘基片上形成0.1μm以下的金属电阻 薄膜的敏感栅，最后再加上保护层。它的优点 是应变灵敏度系数大，允许电流密度大，工作 范围广。 图2-3 各种形状的箔式应变片图

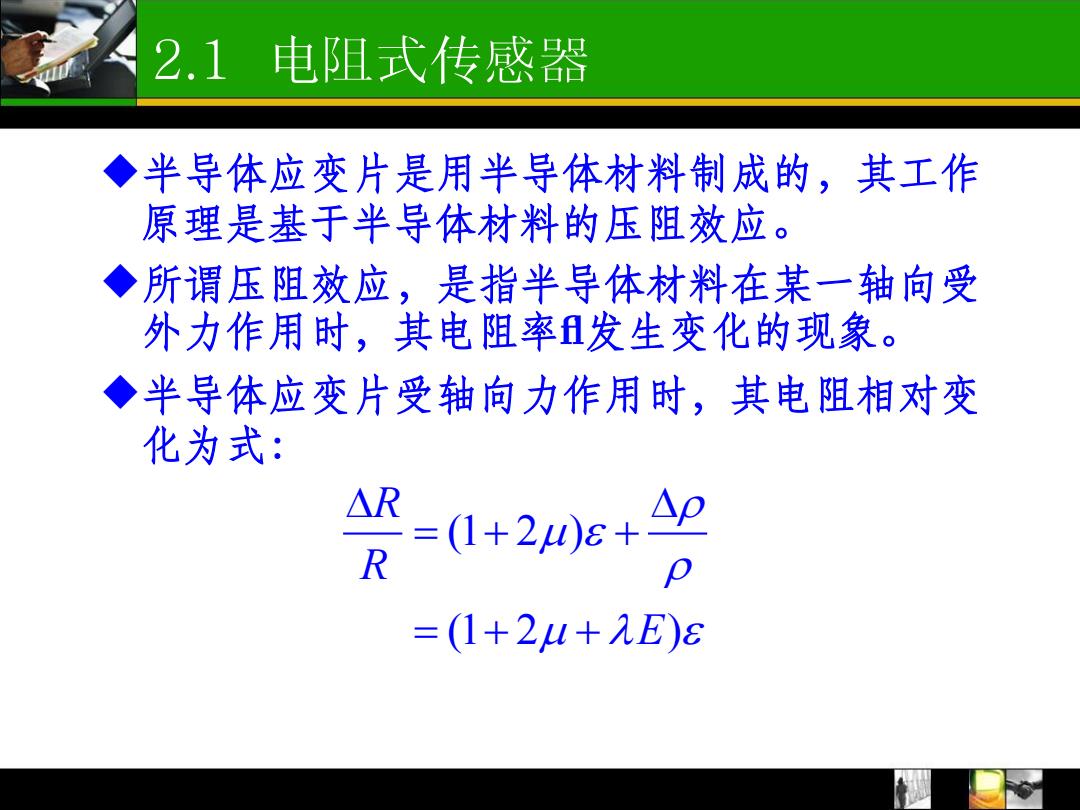

2.1电阻式传感器 ◆半导体应变片是用半导体材料制成的，其工作 原理是基于半导体材料的压阻效应。 ◆ 所谓压阻效应，是指半导体材料在某一轴向受 外力作用时，其电阻率发生变化的现象。 ◆ 半导体应变片受轴向力作用时，其电阻相对变 化为式： △R =(1+2）s+ △p R =(1+24+九E)8
2.1 电阻式传感器 半导体应变片是用半导体材料制成的，其工作 原理是基于半导体材料的压阻效应。 所谓压阻效应，是指半导体材料在某一轴向受 外力作用时，其电阻率发生变化的现象。 半导体应变片受轴向力作用时，其电阻相对变 化为式： (1 2 ) (1 2 ) R R E

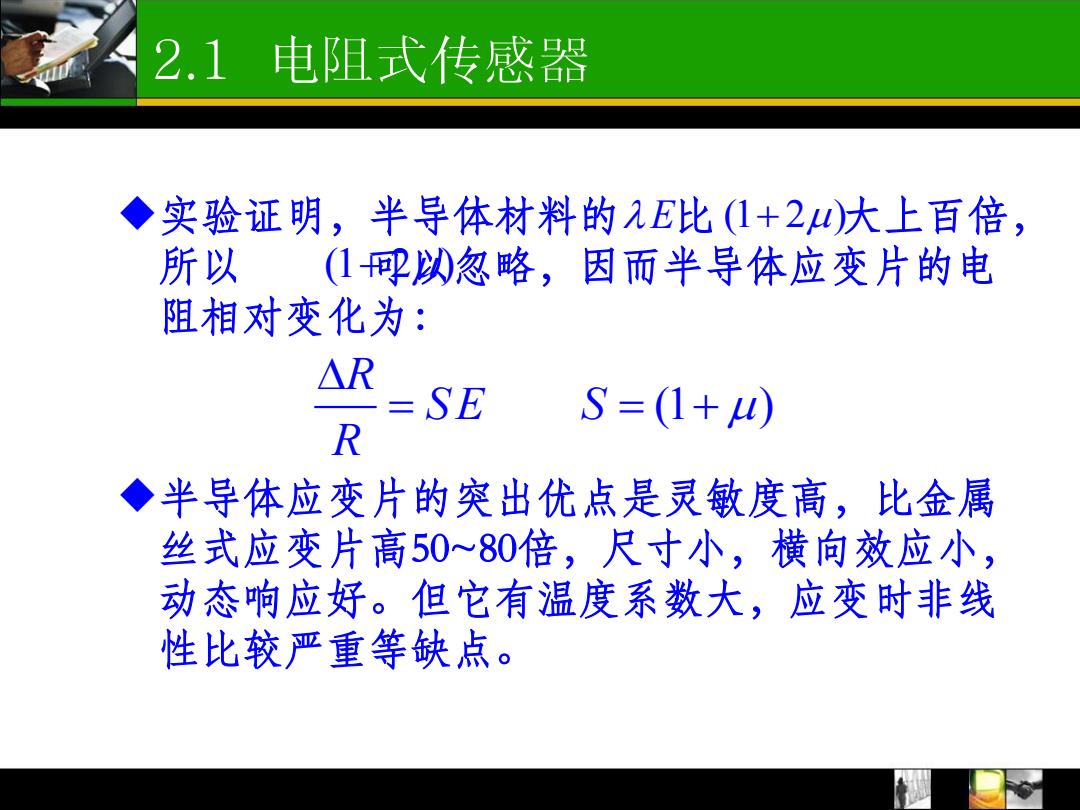

2.1电阻式传感器 ◆实验证明，半导体材料的E比1+2)大上百倍， 所以 (1p以忽略，因而半导体应变片的电 阻相对变化为： △R SE S=(1+) R ◆ 半导体应变片的突出优点是灵敏度高，比金属 丝式应变片高50~80倍，尺寸小，横向效应小， 动态响应好。但它有温度系数大，应变时非线 性比较严重等缺点
2.1 电阻式传感器 实验证明，半导体材料的 比 大上百倍， 所以 可以忽略，因而半导体应变片的电 阻相对变化为： 半导体应变片的突出优点是灵敏度高，比金属 丝式应变片高50~80倍，尺寸小，横向效应小， 动态响应好。但它有温度系数大，应变时非线 性比较严重等缺点。 (1 ) R S E S R E (1 2 ) (1 2 )

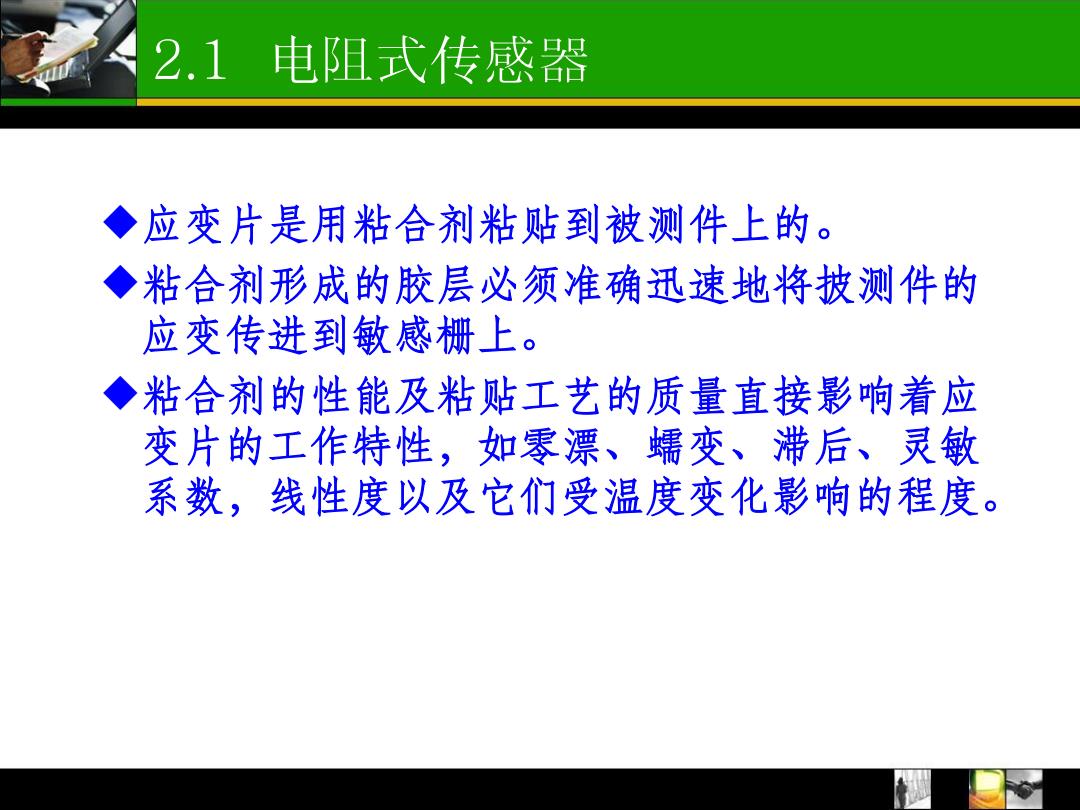

2.1电阻式传感器 ◆应变片是用粘合剂粘贴到被测件上的。 ◆ 粘合剂形成的胶层必须准确迅速地将披测件的 应变传进到敏感栅上。 ◆ 粘合剂的性能及粘贴工艺的质量直接影响着应 变片的工作特性，如零漂、蠕变、滞后、灵敏 系数，线性度以及它们受温度变化影响的程度
2.1 电阻式传感器 应变片是用粘合剂粘贴到被测件上的。 粘合剂形成的胶层必须准确迅速地将披测件的 应变传进到敏感栅上。 粘合剂的性能及粘贴工艺的质量直接影响着应 变片的工作特性，如零漂、蠕变、滞后、灵敏 系数，线性度以及它们受温度变化影响的程度

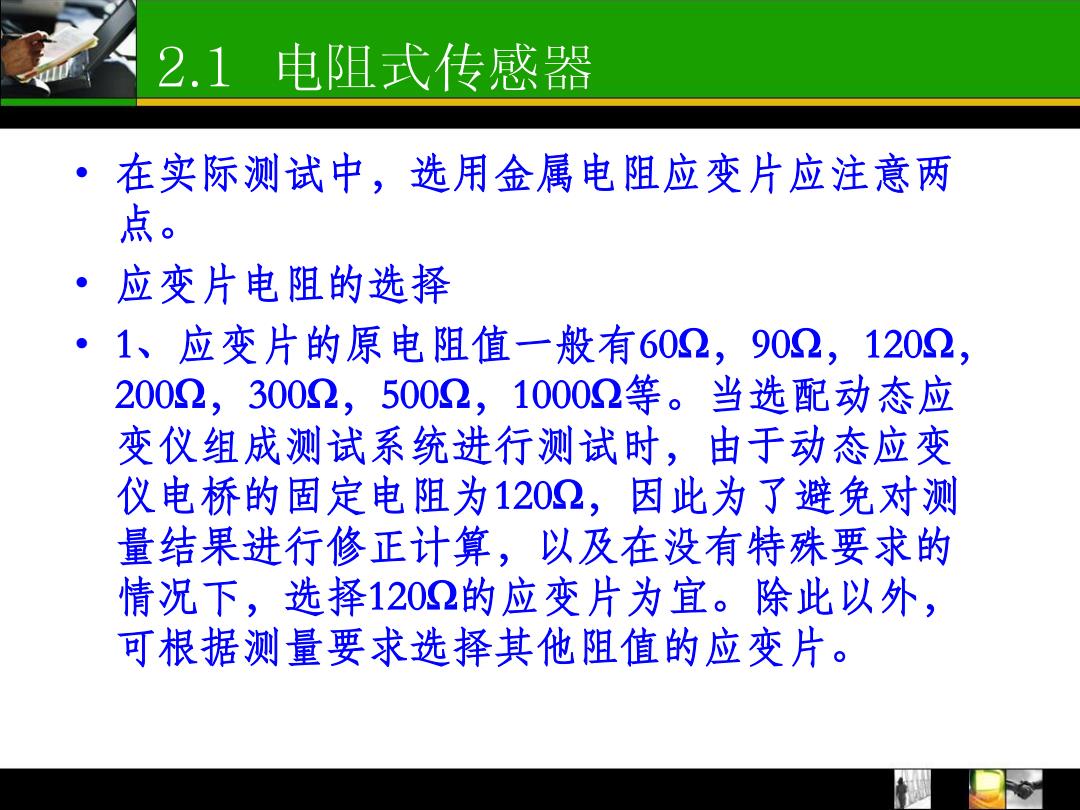

2.1电阻式传感器 在实际测试中，选用金属电阻应变片应注意两 点。 ·应变片电阻的选择 ·1、应变片的原电阻值一般有602,902,1202， 2002,3002,5002,10002等。当选配动态应 变仪组成测试系统进行测试时，由于动态应变 仪电桥的固定电阻为1202，因此为了避免对测 量结果进行修正计算，以及在没有特殊要求的 情况下，选择1202的应变片为宜。除此以外， 可根据测量要求选择其他阻值的应变片
2.1 电阻式传感器 • 在实际测试中，选用金属电阻应变片应注意两 点。 • 应变片电阻的选择 • 1、应变片的原电阻值一般有60Ω，90Ω，120Ω， 200Ω，300Ω，500Ω，1000Ω等。当选配动态应 变仪组成测试系统进行测试时，由于动态应变 仪电桥的固定电阻为120Ω，因此为了避免对测 量结果进行修正计算，以及在没有特殊要求的 情况下，选择120Ω的应变片为宜。除此以外， 可根据测量要求选择其他阻值的应变片
