复习：74LS163的逻辑功能 CLK R LD' EP ET 工作模式 0 X X X 同步置零 1 0 X X 同步预置数 X 1 1 0 1 保持 X 1 1 X 0 保持(C=0) 1 加法计数(16进制)
复习：74LS163的逻辑功能 1 1 1 1 加法计数（16进制） X 1 1 X 0 保持（C=0） X 1 1 0 1 保持 1 0 X X 同步预置数 0 X X X 同步置 零 CLK R LD EP ET 工作模式
复习：74LS160的逻辑功能 CLK R LD EP ET 工作模式 0 X X 异步置零 1 0 X X 同步预置数 X 1 0 1 保持 X 1 1 X 0 保持（C=0) 加法计数（十进制）
复习：74LS160的逻辑功能 1 1 1 1 加法计数（十进制） X 1 1 X 0 保持（C=0） X 1 1 0 1 保持 1 0 X X 同步预置数 X 0 X X X 异步置 零 CLK R LD EP ET 工作模式
用集成计数器构成任意进制计数器 假设已有N进制计数器，要构成M进制计数器，分两种情况： ◆M<N: 矿反馈清零法：异步清零端、同步清零端 。反馈置数法：异步置数端、同步置数端 ◆M>N: M=N1xN2g串行进位法、并行进位法 M:矿整体置零法、整体置数法
◆ M<N： 反馈清零法：异步清零端、同步清零端 反馈置数法：异步置数端、同步置数端 ◆M>N： M=N1N2 串行进位法、并行进位法 M: 整体置零法、整体置数法 用集成计数器构成任意进制计数器 假设已有N进制计数器，要构成M进制计数器，分两种情况:

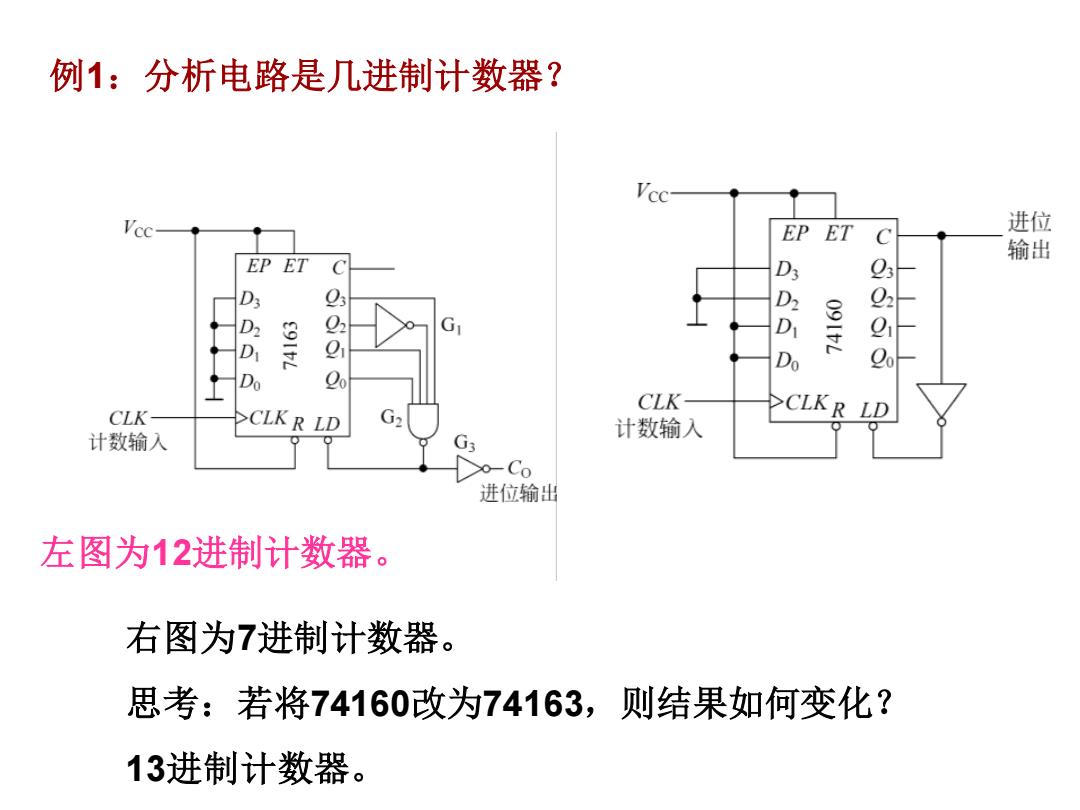

例1：分析电路是几进制计数器？ EP ET 进位 C 输出 EP ET D 92 2 02 D D 9 Do CLK- CLK CLK R LD G2 CLKR LD 计数输入 G 计数输入 进位输出 左图为12进制计数器。 右图为7进制计数器。 思考：若将74160改为74163，则结果如何变化？ 13进制计数器
例1：分析电路是几进制计数器？ 左图为12进制计数器。 右图为7进制计数器。 思考：若将74160改为74163，则结果如何变化？ 13进制计数器
分析电路是几进制计数器？ 图为12进制计数器。 EP ET D 23 D E9ItL 92 91 Do 2o CLK -CLK R LD G2 计数输入 G; Xo-Co 进位输出 思考：若将图中的74163改为74161则结果如何变化？ 变为11进制计数器。（因为74161是异步置0的）进位输出 也不存在了。 若还想实现12进制计数器怎么办？ 利用Q3Q2Q,Q,=1100（12)作为反馈状态
分析电路是几进制计数器？ 图为12进制计数器。 思考：若将图中的74163改为74161则结果如何变化？ 变为11进制计数器。（因为74161是异步置0的）进位输出 也不存在了。 若还想实现12进制计数器怎么办？ 利用Q3Q2Q1Q0=1100（12）作为反馈状态
