第八章 可编程逻辑器件 8.1可编程逻辑器件的基本特点 数字集成电路从功能上可分为通用型、专用 型两大类。 利用通用芯片设计复杂数字电路时：线路连 线多，使电路的可靠性下降；修改的工作量大； 保密性差。 专用芯片的优点：体积小、功耗低、可靠性 高。缺点：设计制作周期长、成本高
第八章 可编程逻辑器件 8.1 可编程逻辑器件的基本特点 数字集成电路从功能上可分为通用型、专用 型两大类。 利用通用芯片设计复杂数字电路时：线路连 线多，使电路的可靠性下降；修改的工作量大； 保密性差。 专用芯片的优点：体积小、功耗低、可靠性 高。缺点：设计制作周期长、成本高
PLD的特点：是一种按通用器件来生产，但 逻辑功能是由用户通过对器件编程来设定的集成电 路。 一个PLD芯片中集成了大量的基本逻辑单元 和可编程的连接元件。通过对这些连接元件的编程， 就可以方便地设计出具有各种不同逻辑功能的专用 集成电路。 优点：成本低、设计周期短、修改方便等
PLD的特点：是一种按通用器件来生产，但 逻辑功能是由用户通过对器件编程来设定的集成电 路。 一个PLD芯片中集成了大量的基本逻辑单元 和可编程的连接元件。通过对这些连接元件的编程， 就可以方便地设计出具有各种不同逻辑功能的专用 集成电路。 优点：成本低、设计周期短、修改方便等

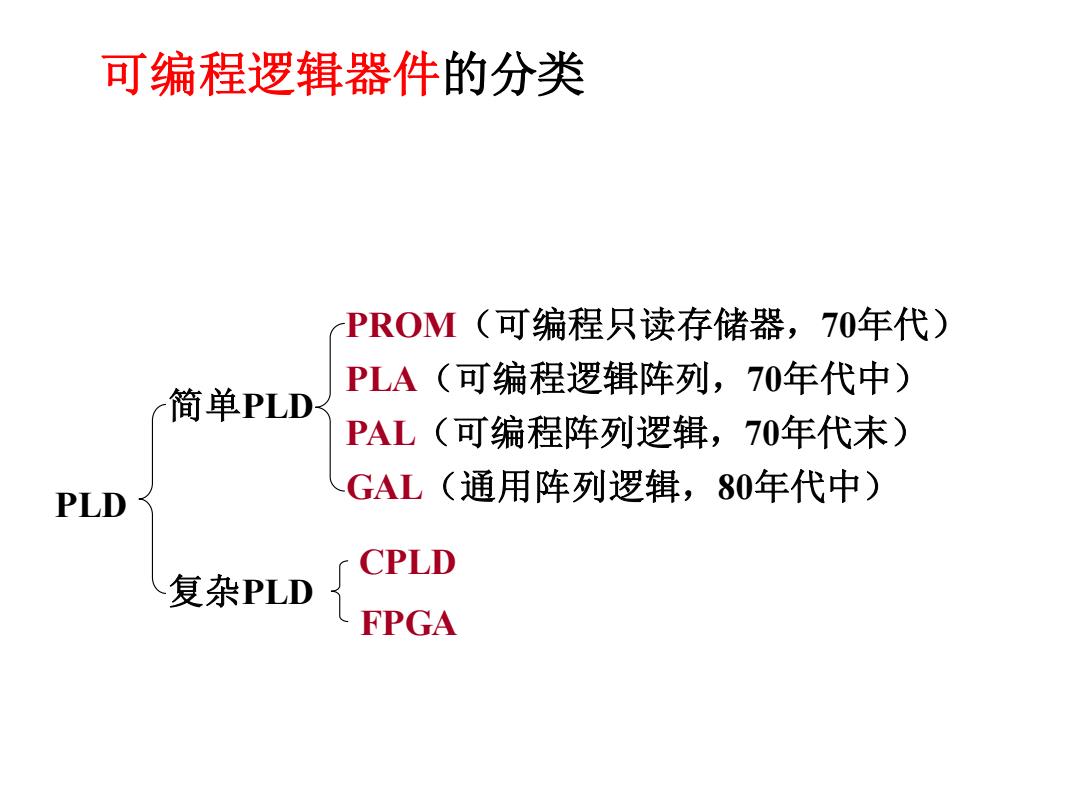

可编程逻辑器件的分类 PROM(可编程只读存储器，70年代) PLA（可编程逻辑阵列，70年代中) 简单PLD PAL（可编程阵列逻辑，70年代末) PLD GAL(通用阵列逻辑，80年代中) CPLD 复杂PLD FPGA
PLD 简单PLD PROM（可编程只读存储器，70年代） PLA（可编程逻辑阵列，70年代中） PAL（可编程阵列逻辑，70年代末） GAL（通用阵列逻辑，80年代中） 复杂PLD CPLD FPGA 可编程逻辑器件的分类
8.2可编程逻辑阵列(PLA) 电路结构： 一个可编程的与逻辑阵列、一个可编程的或逻辑 阵列、输入缓冲电路和输出缓冲电路。 输 可编程 输 入缓冲电 与逻辑 阵列 输 可编程 Yo 或逻辑 阵列 入缓冲电 : 籀 Ym-1 EN
8.2 可编程逻辑阵列（PLA） 电路结构： 一个可编程的与逻辑阵列、一个可编程的或逻辑 阵列、输入缓冲电路和输出缓冲电路
PLD门电路的常用画法 AABB D ABCD D B A AA'BB D 注意：图中两条线交叉点上的×表示两条线通过编程相连： 交叉点上的表示两条线之间是硬件连接的。如果交叉点上 没有加注任何连接符号，则表示两条线不相连
PLD门电路的常用画法 注意：图中两条线交叉点上的表示两条线通过编程相连； 交叉点上的•表示两条线之间是硬件连接的。如果交叉点上 没有加注任何连接符号，则表示两条线不相连
