10.3.3逐次渐近型AD转换器 原理框图： 它由比较器、n位DlA转换器、 7 DAC n位寄存器、控制电路、输出电 模拟输入 路等组成。 (MSB)] 并行数 (LSB)字输出 (LSB) (MSB) 转换原理： 逐次渐近寄存器 1高位先置“1”，其余全为“0” 控制逻辑 CLK 脉冲源 若化>儿，则保留1 转换控制信号 Y<Vo,则去掉“1” 2.再将次高位置“1” 直到最低位为止
转换原理： 10.3.3 逐次渐近型A/D转换器 直到最低位为止 再将次高位置“ ” 则去掉“ ” 则保留 若 高位先置“ ” ，其余全为“ ” 2. 1 , 1 , 1 1. 1 0 I O I O V V V V 它由比较器、n位D/A转换器、 n位寄存器、控制电路、输出电 路等组成。 原理框图：

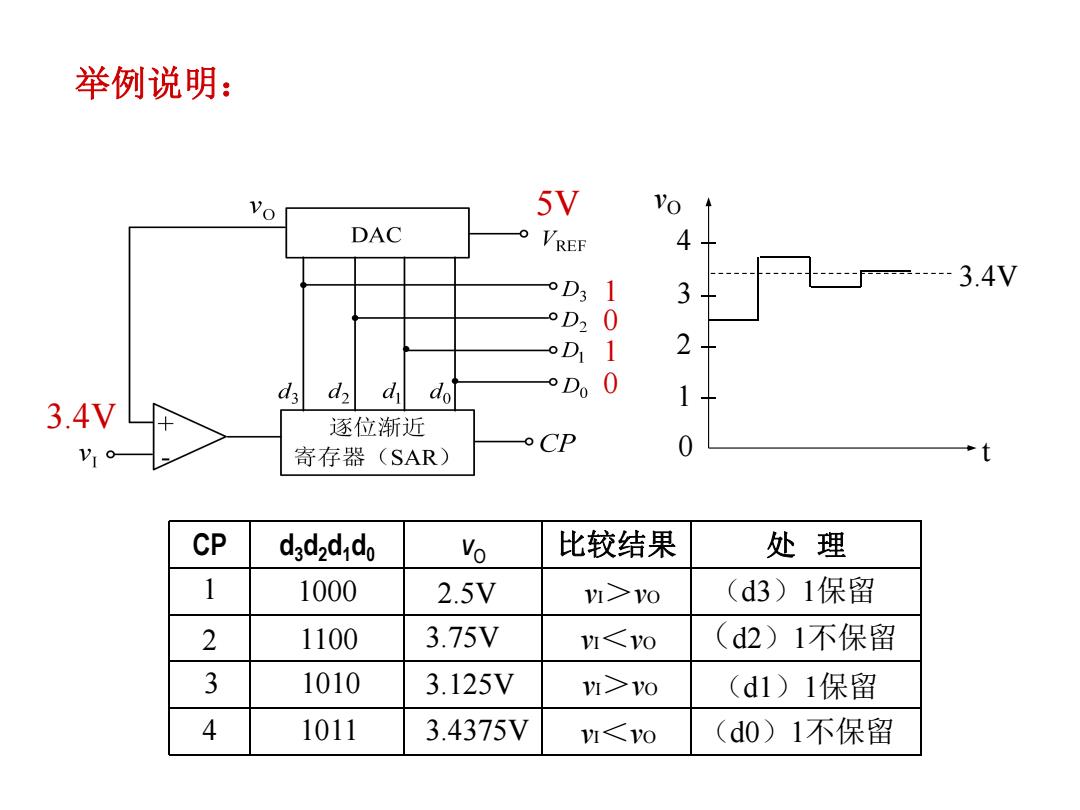

举例说明： 5V vo DAC o VREF oD3 1 -3.4V 3 -D20 OD 1 2 ds dz di do -0D0 1 3.4V y。 逐位渐近 CP 寄存器(SAR) 0 CP dadaddo o 比较结果 处理 1 1000 2.5V VI>VO (d3)1保留 2 1100 3.75V VI<VO (d2)1不保留 3 1010 3.125V VI>VO (d1)1保留 4 1011 3.4375V VI<VO (d0)1不保留
举例说明： 5V 3.4V CP d3d2d1d0 vO 比较结果 处 理 1 2 3 4 1000 1100 1010 1011 2.5V 3.75V 3.125V 3.4375V vI＞vO vI＞vO vI＜vO vI＜vO （d3）1保留 （d2）1不保留 （d1）1保留 （d0）1不保留 1 0 1 0 4 3 2 1 0 vO t 3.4V

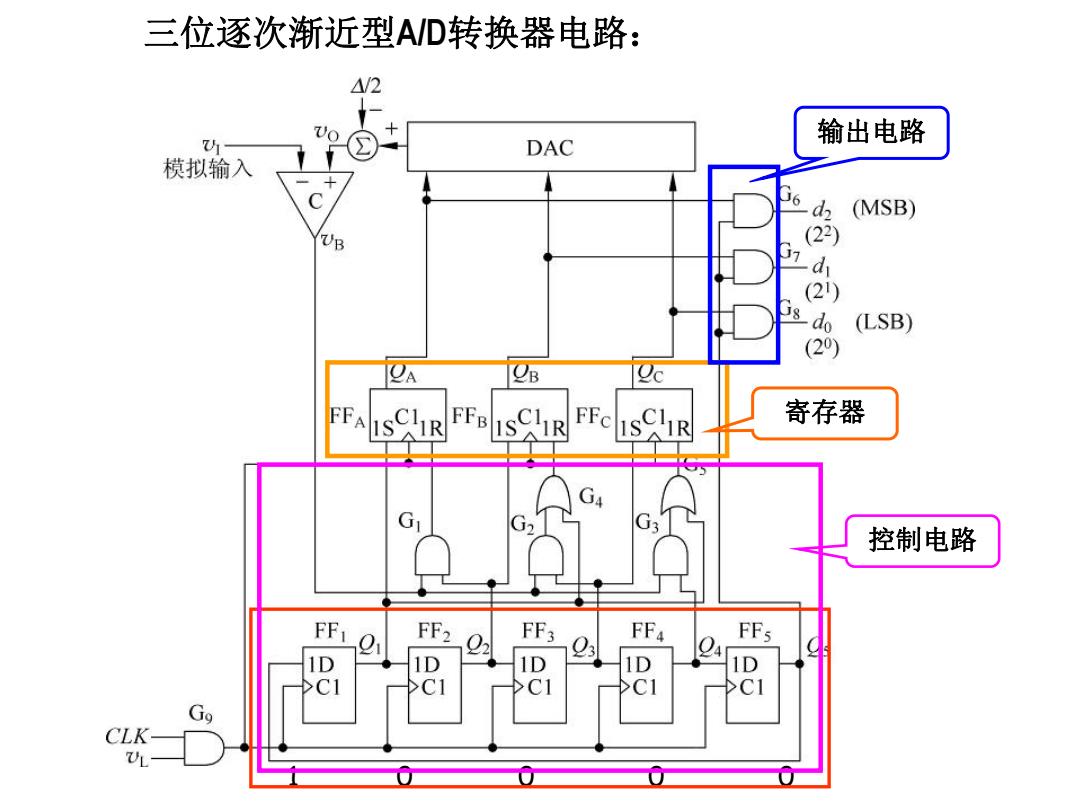

三位逐次渐近型A/D转换器电路： △W2 DAC 输出电路 模拟输入 06 d (MSB) (22) 1d小 (21) Gs do (LSB) (20) 寄存器 控制电路 FF FF3 FF O 1D >C1 C1 >C1 CLK-
1 0 0 0 0 三位逐次渐近型A/D转换器电路： 寄存器 控制电路 输出电路

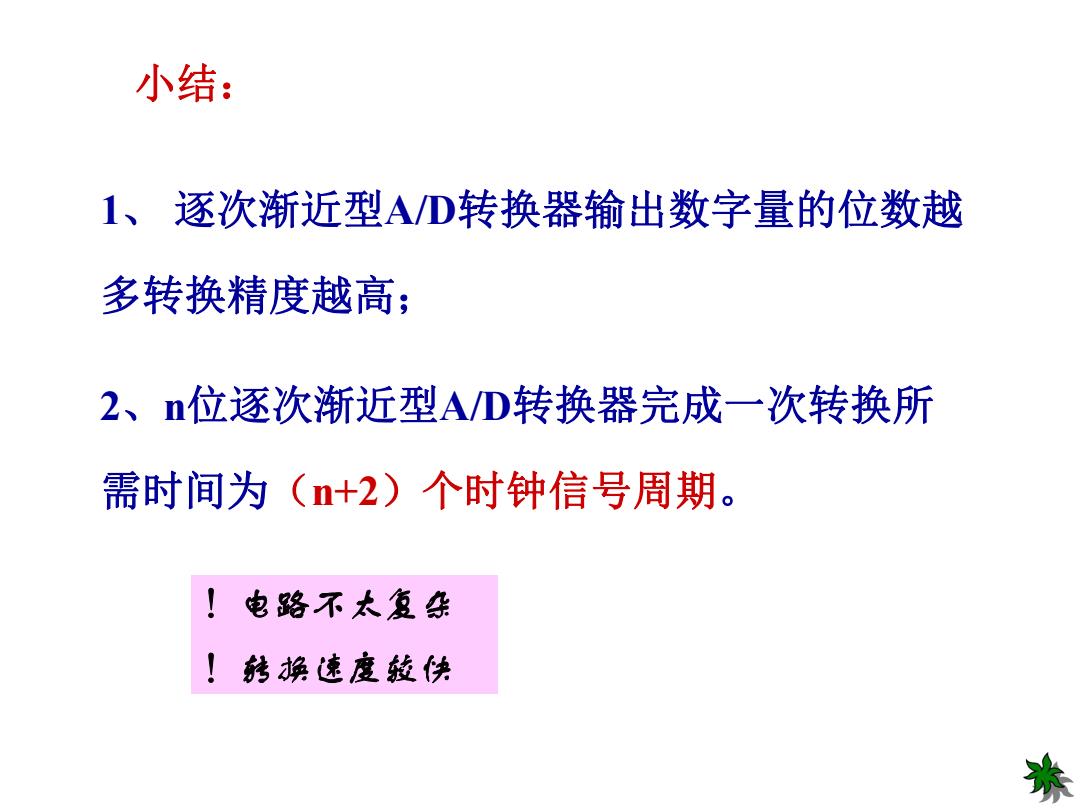

小结： 1、逐次渐近型AD转换器输出数字量的位数越 多转换精度越高； 2、n位逐次渐近型AD转换器完成一次转换所 需时间为（+2)个时钟信号周期。 电路不太复杂 ！转换速度快
小结： 1、 逐次渐近型A/D转换器输出数字量的位数越 多转换精度越高； 2、n位逐次渐近型A/D转换器完成一次转换所 需时间为（n+2）个时钟信号周期。 ！电路不太复杂 ！转换速度较快
9.2.4双积分式AD转换器 双积分式A/D转换器的转换原理是：首先将输 入的模拟电压转换成与之成正比的时间量T,然后 在T内对固定频率的时钟脉冲计数，计数的结果就 是一个正比于输入电压的数字量
9.2.4 双积分式A/D转换器 双积分式A/D转换器的转换原理是：首先将输 入的模拟电压转换成与之成正比的时间量T，然后 在T内对固定频率的时钟脉冲计数，计数的结果就 是一个正比于输入电压的数字量
