典型事故九：中国石化上海高桥分公司5.9"石脑油罐火灾事故一、事故调查分析（一）事故概要1、事故简介2010年5月9日11时20分左右，上海高桥分公司炼油事业部储运2号罐区石脑油储罐发生火灾事故，事故造成1613#罐罐顶掀开，1615#罐罐顶局部开裂，此次事故没有造成人员伤亡，经济损失为625535元。2、事故原因（1）直接原因1613#油罐铝制浮盘腐蚀穿孔，导致石脑油大量挥发，油气在浮盘与罐顶之间积聚；罐壁腐蚀产物硫化亚铁发生自燃，引起浮盘与罐顶之间的油气与空气混合物发生爆炸。（2）间接原因设备防腐和监督检查不到位，2003年至今只做过一次内壁防腐，石脑油罐罐壁和铝制浮盘严重腐蚀。（二）基本情况1、2#联合罐区事故发生在高桥分公司炼油事业部2#联合罐区，由15”、16”、17等罐区组成。16罐区分为延焦罐区、3#催化原料油罐区、连续重整及汽油罐区、碳六罐区、油浆罐区、热油罐区、石脑油罐区、直柴罐区、加氢裂化原料罐区共九个罐区，供催化、延迟焦化、3汽柴油加氢、加氢裂化等装置加工，共有油罐28个，容量13.2万立方米。其中1611、1612、1613#、1614#、1615、1617、1653#、1654"为石脑油储罐。2、1613#油罐

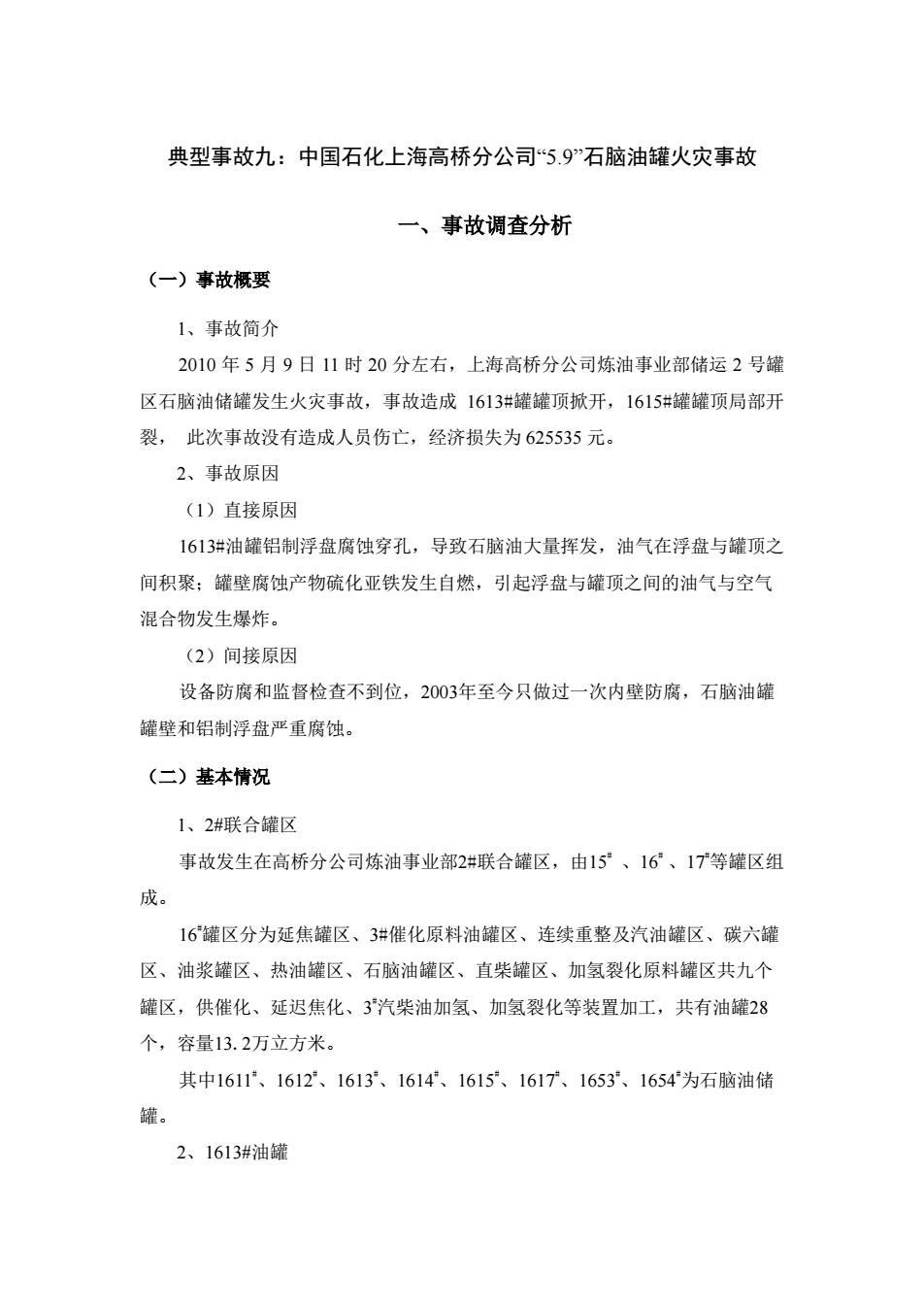

典型事故九：中国石化上海高桥分公司“5.9”石脑油罐火灾事故 一、事故调查分析 （一）事故概要 1、事故简介 2010 年 5 月 9 日 11 时 20 分左右，上海高桥分公司炼油事业部储运 2 号罐 区石脑油储罐发生火灾事故，事故造成 1613#罐罐顶掀开，1615#罐罐顶局部开 裂， 此次事故没有造成人员伤亡，经济损失为 625535 元。 2、事故原因 （1）直接原因 1613#油罐铝制浮盘腐蚀穿孔，导致石脑油大量挥发，油气在浮盘与罐顶之 间积聚；罐壁腐蚀产物硫化亚铁发生自燃，引起浮盘与罐顶之间的油气与空气 混合物发生爆炸。 （2）间接原因 设备防腐和监督检查不到位，2003年至今只做过一次内壁防腐，石脑油罐 罐壁和铝制浮盘严重腐蚀。 （二）基本情况 1、2#联合罐区 事故发生在高桥分公司炼油事业部2#联合罐区，由15# 、16# 、17#等罐区组 成。 16#罐区分为延焦罐区、3#催化原料油罐区、连续重整及汽油罐区、碳六罐 区、油浆罐区、热油罐区、石脑油罐区、直柴罐区、加氢裂化原料罐区共九个 罐区，供催化、延迟焦化、3 #汽柴油加氢、加氢裂化等装置加工，共有油罐28 个，容量13.2万立方米。 其中1611#、1612#、1613#、1614#、1615#、1617#、1653#、1654#为石脑油储 罐。 2、1613#油罐

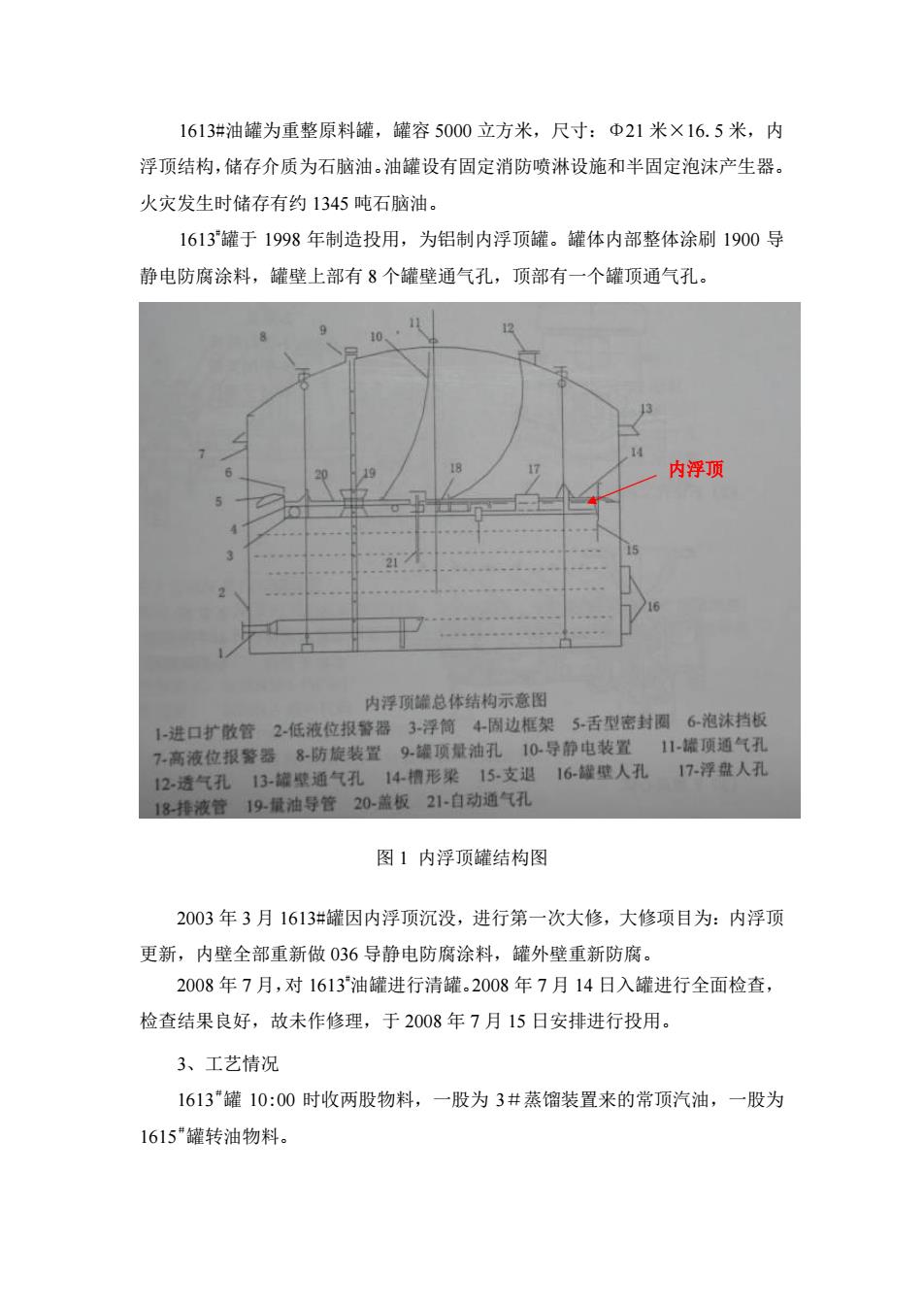

1613#油罐为重整原料罐，罐容5000立方米，尺寸：Φ21米×16.5米，内浮顶结构，储存介质为石脑油。油罐设有固定消防喷淋设施和半固定泡沫产生器。火灾发生时储存有约1345吨石脑油。1613"罐于1998年制造投用，为铝制内浮顶罐。罐体内部整体涂刷1900导静电防腐涂料，罐壁上部有8个罐壁通气孔，顶部有一个罐顶通气孔。12内浮顶内浮顶端总体结构示意图1-进口扩散管 2-低液位报器 3-浮筒4固边框架 5-舌型密封圈 6-泡沫挡板7-高液位报整器8-防旋装置 9-罐项量油孔10-导静电装置11-罐项通气孔17-浮盘人孔12-透气孔 13-罐壁通气孔 14-槽形染 15-支退 16-罐壁人孔18-排液管19-量油导管 20-盖板 21-自动通气孔图1内浮顶罐结构图2003年3月1613#罐因内浮顶沉没，进行第一次大修，大修项目为：内浮顶更新，内壁全部重新做036导静电防腐涂料，罐外壁重新防腐。2008年7月，对1613油罐进行清罐。2008年7月14日入罐进行全面检查，检查结果良好，故未作修理，于2008年7月15日安排进行投用。3、工艺情况1613罐10：00时收两股物料，一股为3#蒸馏装置来的常顶汽油，一股为1615罐转油物料
1613#油罐为重整原料罐，罐容 5000 立方米，尺寸：Φ21 米×16.5 米，内 浮顶结构，储存介质为石脑油。油罐设有固定消防喷淋设施和半固定泡沫产生器。 火灾发生时储存有约 1345 吨石脑油。 1613#罐于 1998 年制造投用，为铝制内浮顶罐。罐体内部整体涂刷 1900 导 静电防腐涂料，罐壁上部有 8 个罐壁通气孔，顶部有一个罐顶通气孔。 图 1 内浮顶罐结构图 2003 年 3 月 1613#罐因内浮顶沉没，进行第一次大修，大修项目为：内浮顶 更新，内壁全部重新做 036 导静电防腐涂料，罐外壁重新防腐。 2008 年 7 月，对 1613#油罐进行清罐。2008 年 7 月 14 日入罐进行全面检查， 检查结果良好，故未作修理，于 2008 年 7 月 15 日安排进行投用。 3、工艺情况 1613＃罐 10:00 时收两股物料，一股为 3＃蒸馏装置来的常顶汽油，一股为 1615＃罐转油物料。 内浮顶
1615#1613#1614#常顶进料去重整+图210:00-11:25各储罐物料的进出情况①温度情况1613罐温度进油前储存温度为25℃，3#常顶进1613罐温度为35℃，1615罐转油时温度为24℃，温度均符合指标要求（≤40℃）。3种初度汽油进油足路-11314宁期-161310刮氧石脑油进抽南：16753液位值L1_1613卖：/14800机-161312加第汽油进油温度值T161324.861N-161316封靓线高液位报警/AH16130-1613082加氨气油进油低液位报警/AL_1613M0-1613061.2.3常加汽油进油于林、2初汽油进迪，楼-161384液位软报警值2600mm宁聘-161303重整原科进系M0-161303温度软报紧值重石脑油出滑上开标准密度0.70808N-15130545T重整原料进系密度系数0.00086温度趋势图电栏网控制VauEt温度实时趋势图液位实时趋势围洗烟特装

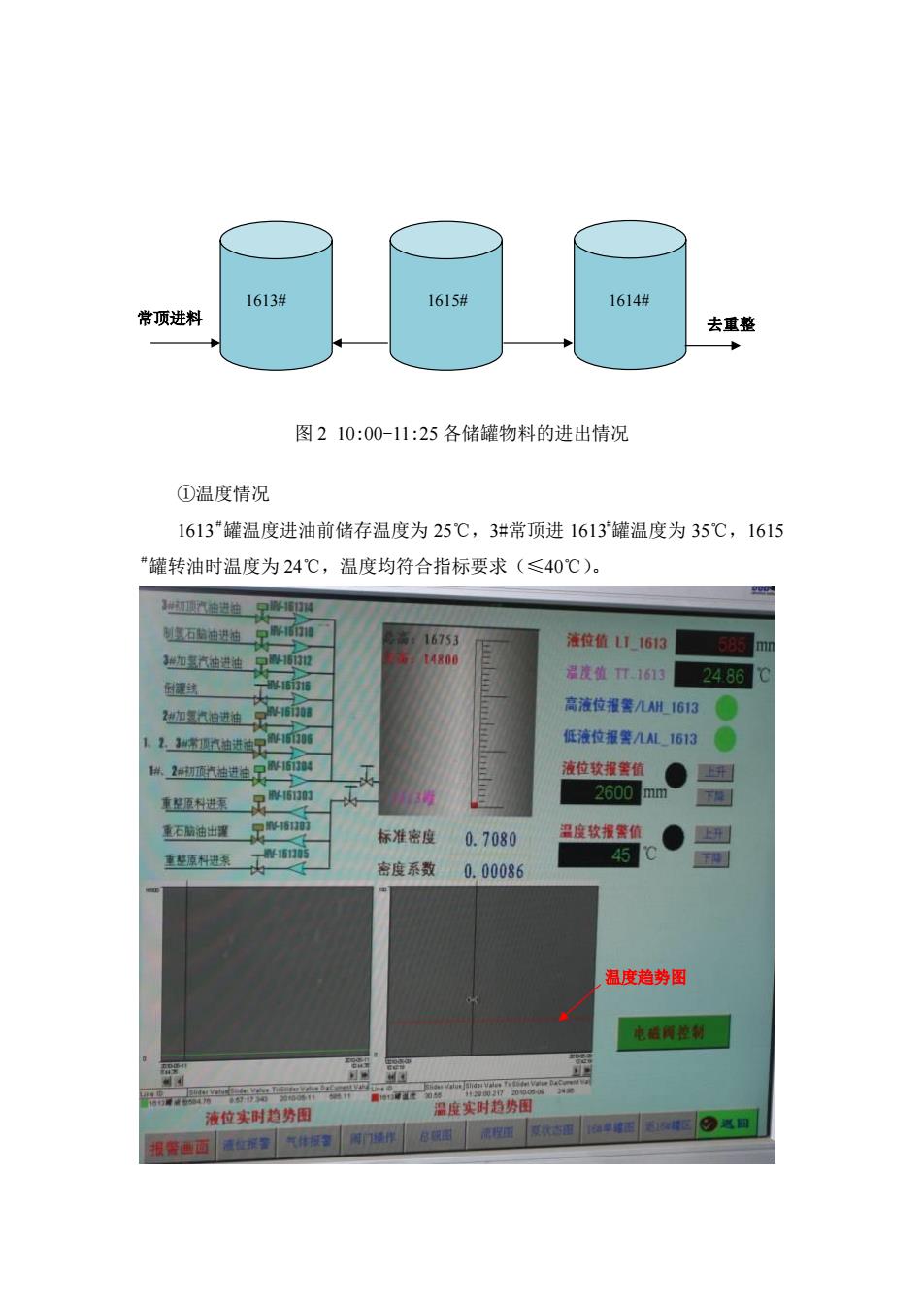

图 2 10:00-11:25 各储罐物料的进出情况 ①温度情况 1613＃罐温度进油前储存温度为 25℃，3#常顶进 1613#罐温度为 35℃，1615 ＃罐转油时温度为 24℃，温度均符合指标要求（≤40℃）。 温度趋势图 常顶进料 1613# 1615# 1614# 去重整
图3事故发生前后1613温度DCS数据材顶汽油进油宁-16154制氧石脑油进轴高：167361-161510液位值L16154296mm：148003鲜加氢汽油进油宁期-11512温度值TT-161523.84C线10-161518高液位报八AH_1615拉气汽油进油胜-151508低液位报警/LAL1615常顶汽油进抽量N-151506A液位款报警值H-1615042封顶汽油进抽1000mmm-161503全然原科进泵温度软报策值10-161505上开标准密度重控原料进泵0.7150OCF密度系数0.00086温度趋势图电维网控制MwVawEod000OMaheTHHDC1015楼#社107787温度实时趋势图液位实时趋势图图4事故发生前后1615温度DCS数据②液位情况
图 3 事故发生前后 1613#温度 DCS 数据 图 4 事故发生前后 1615#温度 DCS 数据 ②液位情况 温度趋势图
8521.03Zoomed4140.192010-05-092010-05-09上午07:41:01下午03:32:53DSliderValueneiDUnitsSlider Value Time SliderValueD:Current ValueLT161113949.66上午10:0030.640 2010-05-09mm9893.481612300mm上午10:00:30.6402010-05-0930016135085.32上午10:00:30.640 2010-05-09mm410.8416145587.31上午10:00:30.6402010-05-09mm3693.6416155920.11上午10:00:30.6402010-05-09mm636.8616166631.4上午10:00:30.6402010-05-09mm4977.611617上午10:00:30.640 2010-05-092671.97mm2046.61162110520.14mm上午10:00:30.6402010-05-0913487.91162213490.69mm午10:00:30.640 2010-05-0913485.81图510:001613和1615罐液位1611~1622罐液位历史趋8521.03Zoomed4140.192010-05-092010-05-09下午03:32:53上午07:41:01.SSlider Value Time Slider Value DiCurrent ValueSlider ValueUnitsineID9900.95上午11:25:30.6402010-05-09T161113945.83mm上午11:25:30.6402010-05-093003001612mm上午11:25:30.640 2010-05-09409.52I16135617.73mm5448.79mm七午11:25:30.6402010-05-093684.141614上年11:25:30.6402010-05-09634.915329mm16154980.47L411:25:30.6402010-05-09mm0028.35上午11:25:30.6402010-05-092046.611-16172669.66mm10519.69上午11:25:30.6402010-05-0913486.94上午11:25:30.6402010-05-0913485.7616221349192mm图611:251613和1615罐液位表110:00-11:25分1613"、1615*液位变化情况

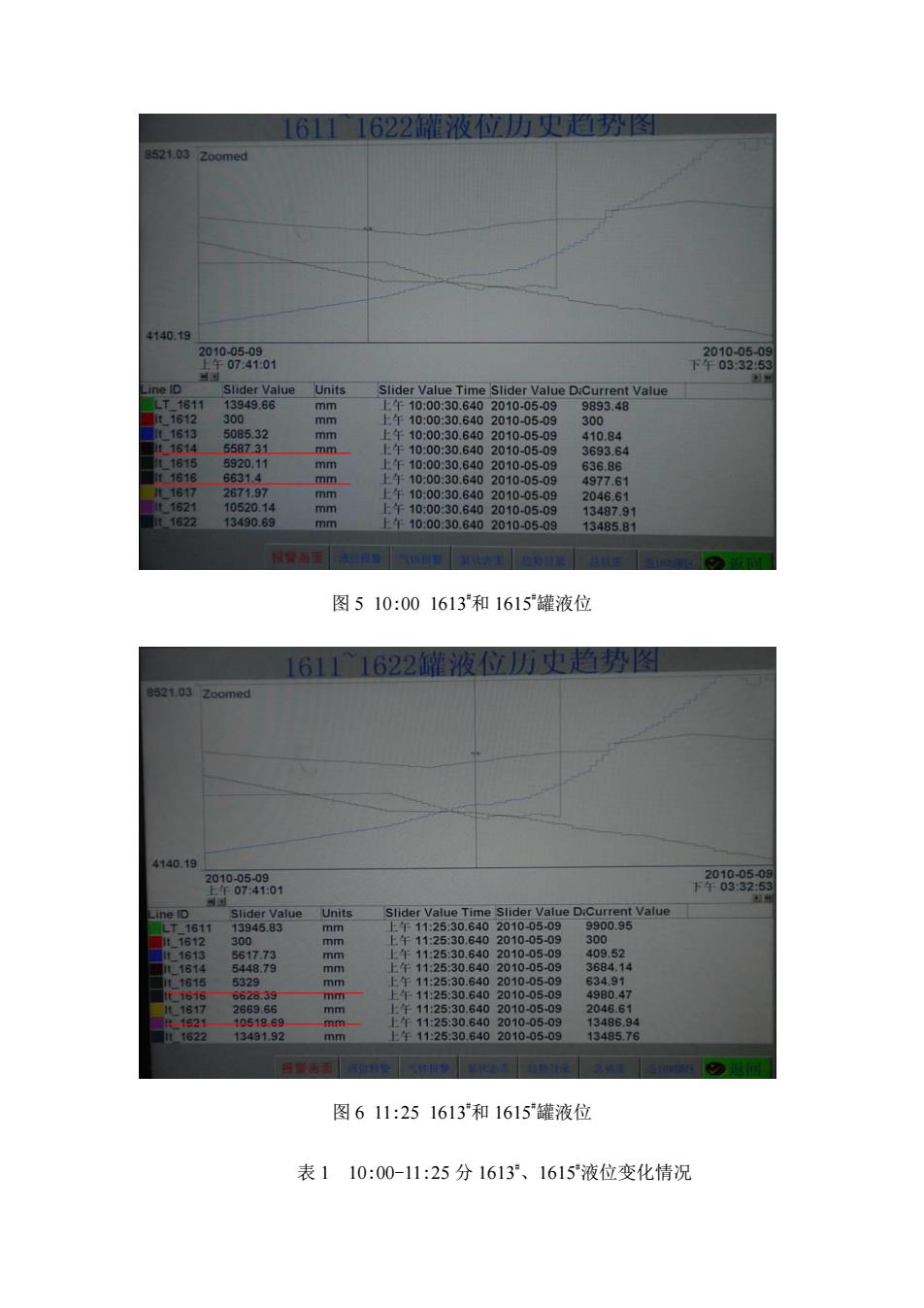

图 5 10:00 1613#和 1615#罐液位 图 6 11:25 1613#和 1615#罐液位 表 1 10:00-11:25 分 1613#、1615#液位变化情况
