电气测试技术 第1章训量的基本概念 12测量仪表的猪构及其基本性能 1.2.1.2稳定性 一稳定度稳定度是由于仪表内部某些随机变化的因素引 起的。例如仪表内部某些因素作周期性变化、飘移或 机械部分的摩擦力变化等引起仪表的示值变化。通常 它以精密度的数值和时间长短一起来表示。 环境影响使用仪表时的周围环境（如室温、湿度、大 气压、震动等)条件变化引起仪表示值变化，以及电 源电压、波形、频率等工作条件变化引起仪表示值变 化，统称为环境影响，用影响系数表示。 @前州克通大

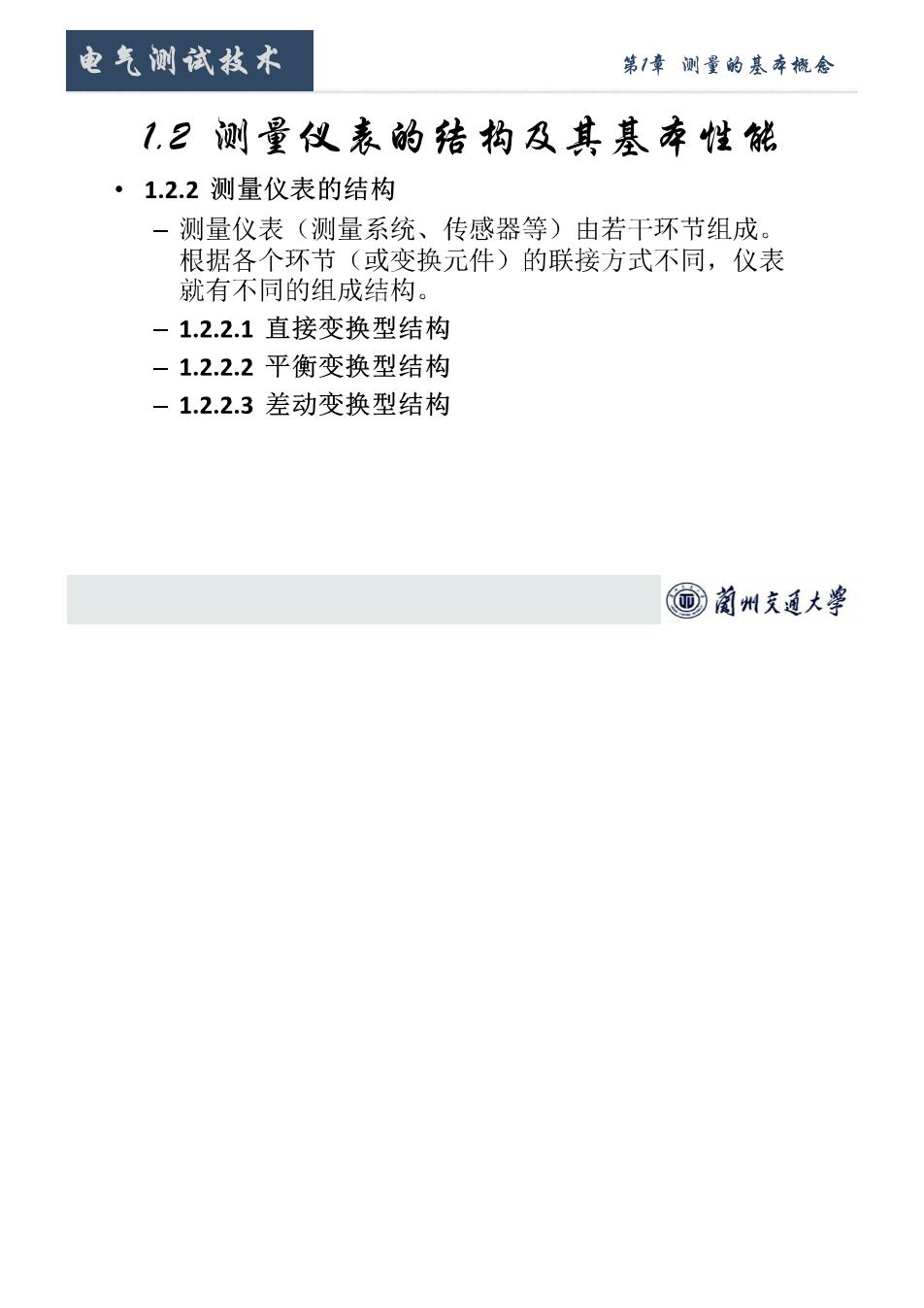

电气谢试技术 第1章训量的基本概念 12测量仪表的猪构及其基本性能 ·1.2.2测量仪表的结构 -测量仪表（测量系统、传感器等）由若干环节组成。 根据各个环节（或变换元件）的联接方式不同，仪表 就有不同的组成结构。 -1.2.2.1直接变换型结构 -1.2.2.2平衡变换型结构 -1.2.2.3差动变换型结构 同菌州支通大等
电气测试技术 第1章训量的基本概念 12测量仪表的猪构及其基本性能 。1.2.2.1直接变换型结构 ·直接变换型仪表由几个组成环节串联连接而成，信息 的变换只沿一个方向进行，是一个开环系统，见图。 ·设各组成环节的传递系数为k,k,,k,整个系统的传递系 数k为： k=Πk 1 图1-2直接变换型结构 同菌州克通大等
电气测试技术 第1章训量的基车概念 12测量仪表的猪构及其基本性能 ·1.2.2.2平衡变换型结构 一平衡变换型结构有两个变换回路，见图 一由图可见，平衡变换型结构的仪表形成一个深度负反 馈的闭环系统。 9因 日日0 。a)平衡变换型结构b)等效简化电路 图1-3平衡变换型结构 同菌州支通大￥
