第6章80C51的串行口 《单片机原理及应用技术》 二、串行通信的传输方向 1、单工 单工是指数据传输仅能沿一个方向，不能实现反向传输。 2、半双工 半双工是指数据传输可以沿两个方向，但需要分时进行。 3、全双工 全双工是指数据可以同时进行双向传输。 发送 时间1 接收 发送 接收 发送 接收 接收 4… 时间2 发送 接收 发送 单工 半双工 全双工 ④I

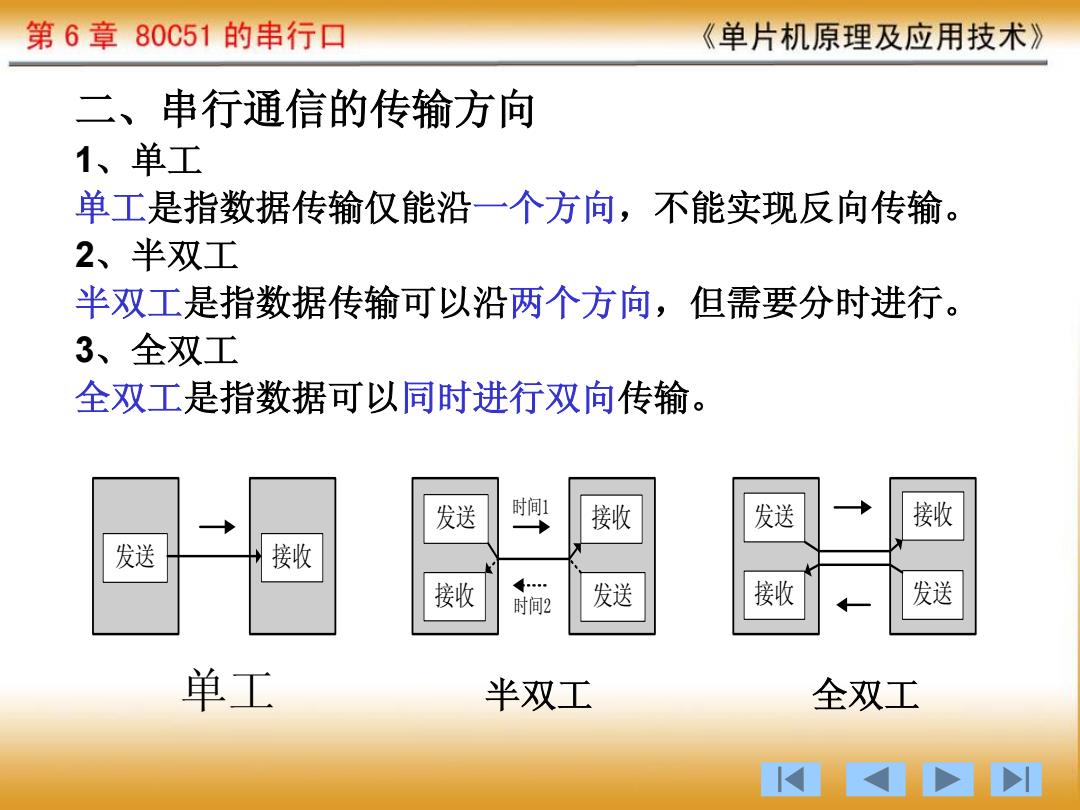

二、串行通信的传输方向 1、单工 单工是指数据传输仅能沿一个方向，不能实现反向传输。 2、半双工 半双工是指数据传输可以沿两个方向，但需要分时进行。 3、全双工 全双工是指数据可以同时进行双向传输。 发送 接收 时间1 时间2 发送 接收 发送 接收 发送 接收 发送 接收 单工 半双工 全双工
第6章80C51的串行▣ 《单片机原理及应用技术》 三、信号的调制与解调 利用调制器(Modulator) 把数字信号转换成 模拟信号，然后送到通信线路上去，再由解调器 (Demodulator)把从通信线路上收到的模拟信 号转换成数字信号。由于通信是双向的，调制器 和解调器合并在一个装置中，这就是调制解调器 ODEM。 RS-232C RS-232C 电话网 0000 0000 DCE DCE DTE DTE ④I

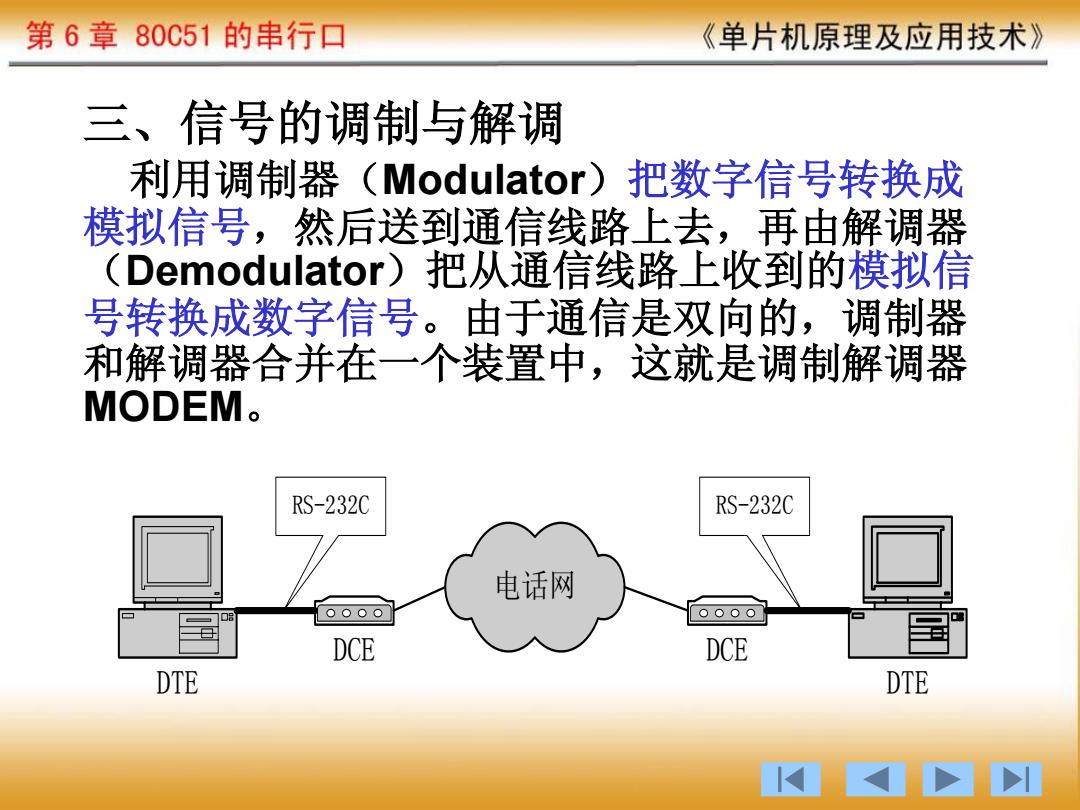

三、信号的调制与解调 利用调制器（Modulator）把数字信号转换成 模拟信号，然后送到通信线路上去，再由解调器 （Demodulator）把从通信线路上收到的模拟信 号转换成数字信号。由于通信是双向的，调制器 和解调器合并在一个装置中，这就是调制解调器 MODEM。 DCE DTE 电话网 DCE DTE RS-232C RS-232C
第6章80C51的串行口 《单片机原理及应用技术》 四、串行通信的错误校验 1、奇偶校验 在发送数据时，数据位尾随的1位为奇偶校验位（1或0)。奇 校验时，数据中“”的个数与校验位“的个数之和应为奇 数；偶校验时，数据中“1的个数与校验位，“1的个数之和 应为偶数。，接收字符时，对“的个数进行校验，若发现不 致，则说明传输数据过程中出现了差错。 2、代码和校验 代码和校验是发送方将所发数据块求和（或各字节异或） 产生一个学书的校验学符（校验和）附加到数据块未尾。接 收方接收数据同时对数据块（除校验字节外）求和（或各字 节异或)，将所得的结東写发送方的“校验和”进行比较， 相符则无差错，香则即认为传送过程中出现了差错。 3、循环冗余校验 这种校验是通过某种数学运算实现有效信息与校验位之间的 循环校验，、常用子对磁盘信息的传输、存储区的完整性校验 等。这种校验方法纠错能力强，广泛应角子同步通信中

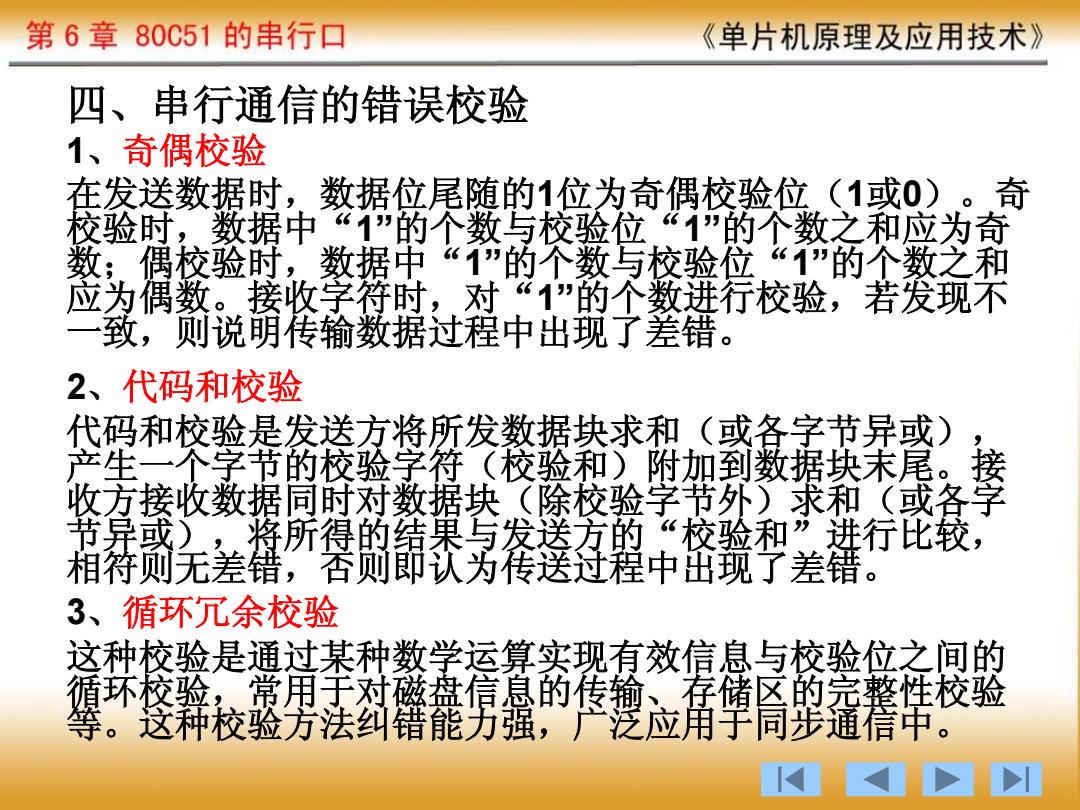

四、串行通信的错误校验 1、奇偶校验 在发送数据时，数据位尾随的1位为奇偶校验位（1或0）。奇 校验时，数据中“1”的个数与校验位“1”的个数之和应为奇 数；偶校验时，数据中“1”的个数与校验位“1”的个数之和 应为偶数。接收字符时，对“1”的个数进行校验，若发现不 一致，则说明传输数据过程中出现了差错。 3、循环冗余校验 这种校验是通过某种数学运算实现有效信息与校验位之间的 循环校验，常用于对磁盘信息的传输、存储区的完整性校验 等。这种校验方法纠错能力强，广泛应用于同步通信中。 2、代码和校验 代码和校验是发送方将所发数据块求和（或各字节异或）， 产生一个字节的校验字符（校验和）附加到数据块末尾。接 收方接收数据同时对数据块（除校验字节外）求和（或各字 节异或），将所得的结果与发送方的“校验和”进行比较， 相符则无差错，否则即认为传送过程中出现了差错
第6章80C51的串行口 《单片机原理及应用技术》 五、传输速率与传输距离 1、传输速率 比特率是每秒钟传输二进制代码的位数，单位是： 位/秒（bps)。如每秒钟传送240个字符，而每个 字符格式包含10位(1个起始位、1个停止位、8个数 据位)，这时的比特率为： 10位×240个/秒=2400bps 波特率表示每秒钟调制信号变化的次数，单位是： 波特(Baud) 波特率和比特率不总是相同的，对于将数字信号 1或0直接用两种不同电压表示的所谓基带传输，比 特率和波特率是相同的。所以，我们也经常用波特 率表示数据的传输速率

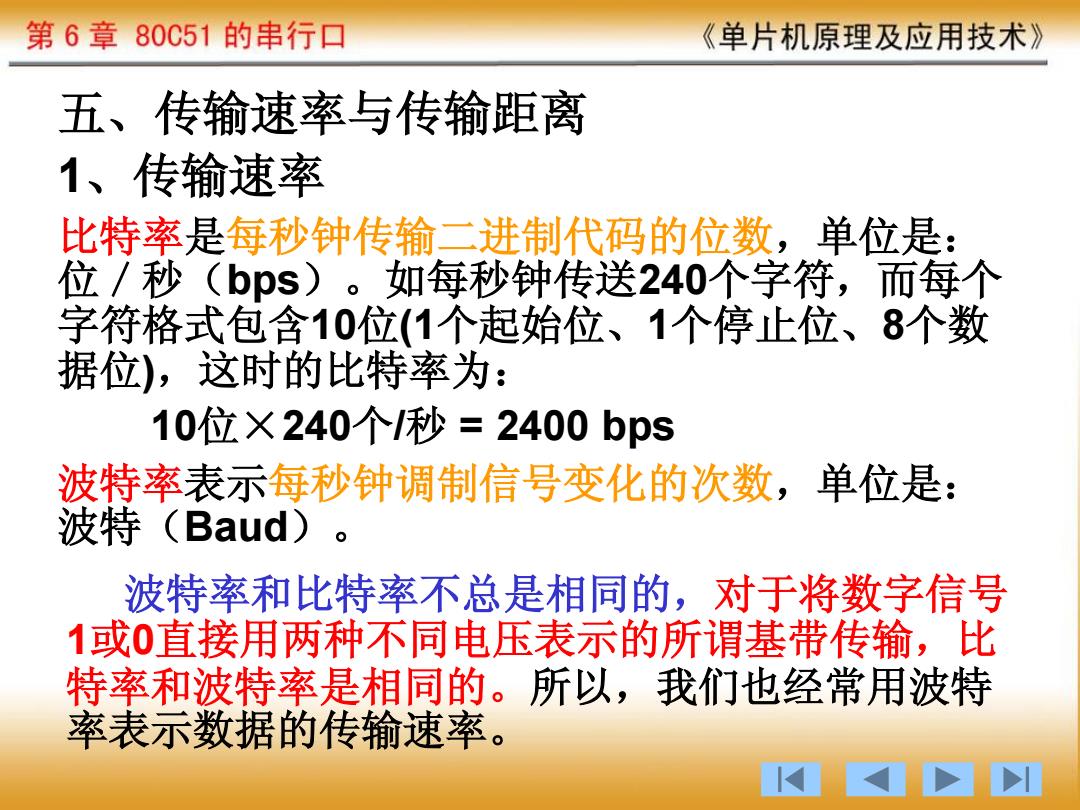

五、传输速率与传输距离 1、传输速率 比特率是每秒钟传输二进制代码的位数，单位是： 位／秒（bps）。如每秒钟传送240个字符，而每个 字符格式包含10位(1个起始位、1个停止位、8个数 据位)，这时的比特率为： 10位×240个/秒 = 2400 bps 波特率表示每秒钟调制信号变化的次数，单位是： 波特（Baud）。 波特率和比特率不总是相同的，对于将数字信号 1或0直接用两种不同电压表示的所谓基带传输，比 特率和波特率是相同的。所以，我们也经常用波特 率表示数据的传输速率
第6章80C51的串行▣ 《单片机原理及应用技术》 2、传输距离与传输速率的关系 串行接口或终端直接传送串行信息位流的 最大距离与传输速率及传输线的电气特性有 关。当传输线使用每0.3m(约1英尺)有 50PF电容的非平衡屏蔽双绞线时，传输距离 随传输速率的增加而减小。当比特率超过 1000bps时，最大传输距离迅速下降，如 9600bps时最大距离下降到只有76m(约 250英尺) 。 ④I

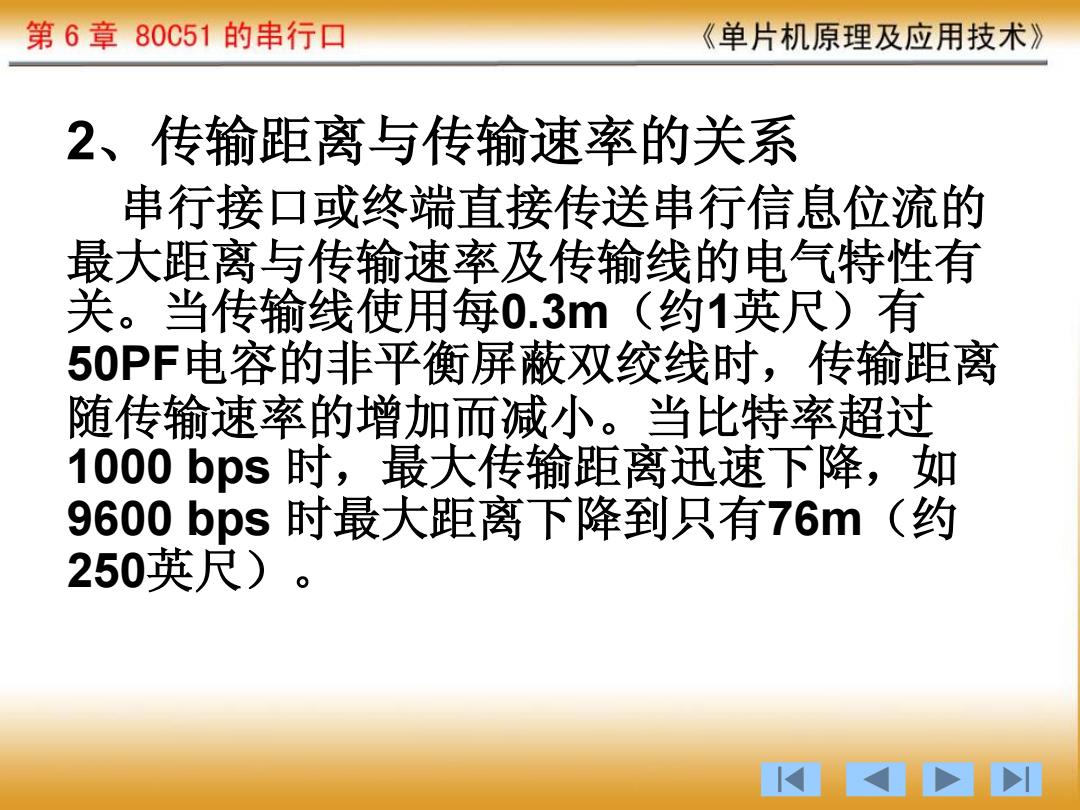

2、传输距离与传输速率的关系 串行接口或终端直接传送串行信息位流的 最大距离与传输速率及传输线的电气特性有 关。当传输线使用每0.3m（约1英尺）有 50PF电容的非平衡屏蔽双绞线时，传输距离 随传输速率的增加而减小。当比特率超过 1000 bps 时，最大传输距离迅速下降，如 9600 bps 时最大距离下降到只有76m（约 250英尺）
