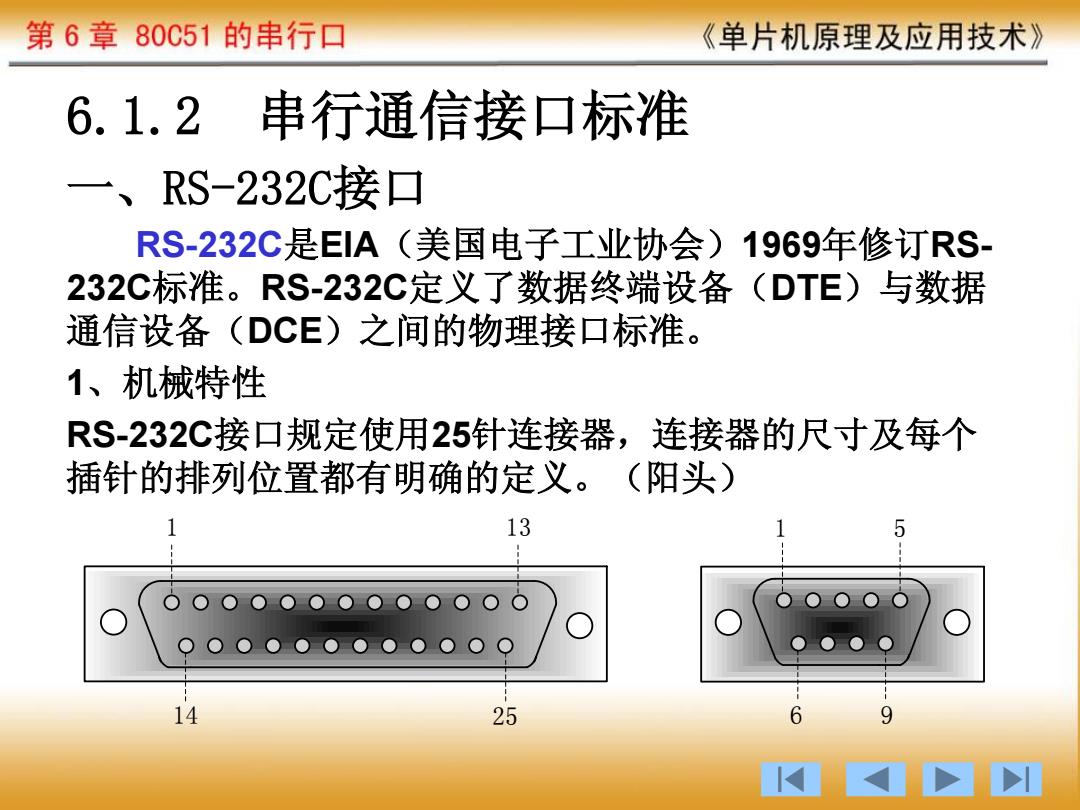

第6章80C51的串行口 《单片机原理及应用技术》 6.1.2 串行通信接口标准 一、RS-232C接口 RS-232C是EIA(美国电子工业协会)1969年修订RS- 232C标准。RS-232C定义了数据终端设备（DTE)与数据 通信设备(DCE)之间的物理接口标准。 1、机械特性 RS-232C接口规定使用25针连接器，连接器的尺寸及每个 插针的排列位置都有明确的定义。（阳头) 13 5 14 25 6 9 ④I
6.1.2 串行通信接口标准 一、RS-232C接口 RS-232C是EIA（美国电子工业协会）1969年修订RS- 232C标准。RS-232C定义了数据终端设备（DTE）与数据 通信设备（DCE）之间的物理接口标准。 1、机械特性 RS-232C接口规定使用25针连接器，连接器的尺寸及每个 插针的排列位置都有明确的定义。（阳头） 6 9 1 5 14 25 1 13

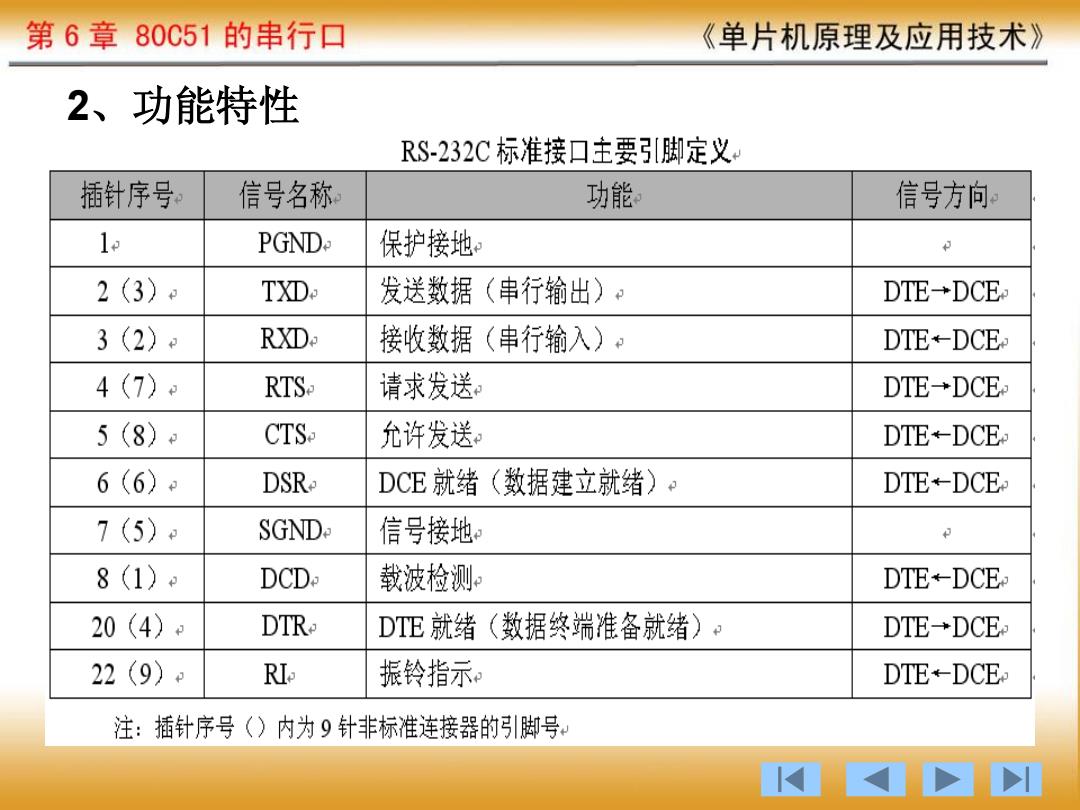

第6章80C51的串行口 《单片机原理及应用技术》 2、功能特性 RS-232C标准接口主要引脚定义。 插针序号。 信号名称 功能。 信号方向。 le PGND 保护接地。 2(3)e TX① 发送数据（串行输出）· DTE-DCE 3(2)。 RXDe 接收数据（串行输入）。 DTE←DCE 4(7)e RTSe 请求发送。 DTE +DCE 5(8)。 CTSo 允许发送。 DTE←DCE 6(6) DSRe DCE就绪（数据建立就绪）· DTE←DCE 7(5)。 SGNDe 信号接地。 8(1)。 DCDe 载波检测。 DIE←DCE 20(4)e DTRe DIE就绪（数据终端准备就绪）。 DTE-+DCE 22(9)e RIo 振铃指示。 DTE←DCE 注：插针序号()内为9针非标准连接器的引脚号。 ④I
2、功能特性

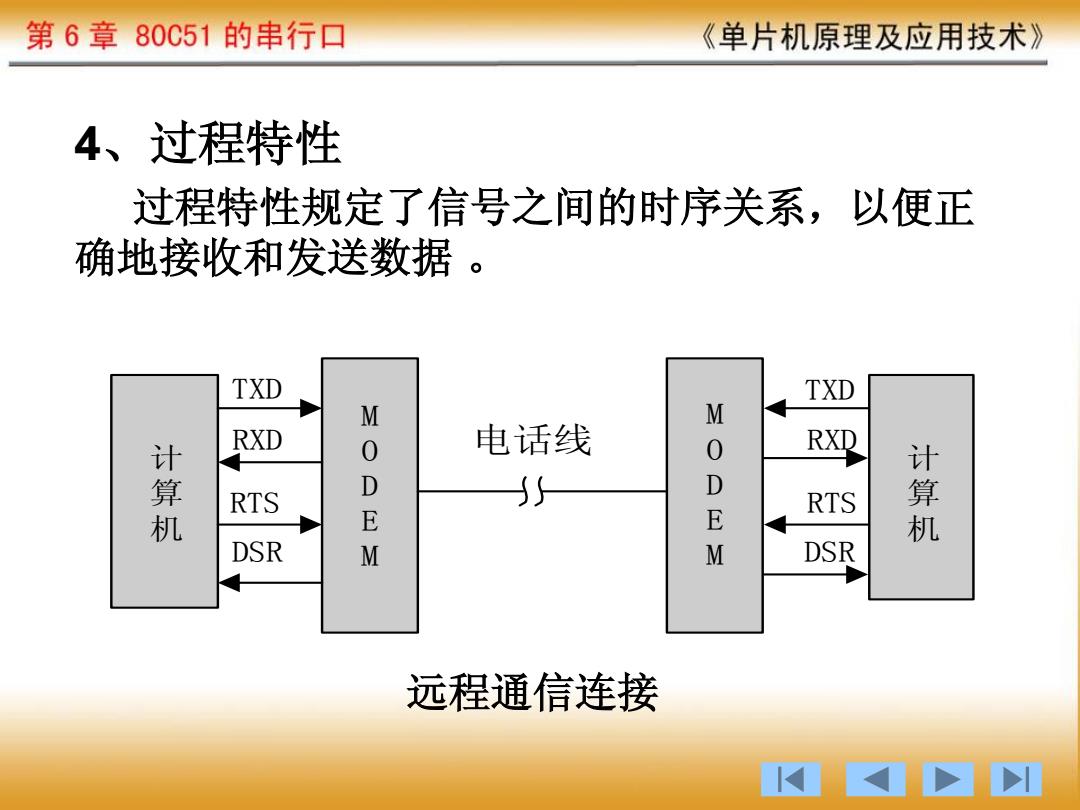

第6章80C51的串行口 《单片机原理及应用技术》 4、过程特性 过程特性规定了信号之间的时序关系，以便正 确地接收和发送数据 TXD TXD M M 计 RXD 0 电话线 0 RXD 计 算 D D RTS RTS 算 机 E E 机 DSR M M DSR 远程通信连接 ④II
4、过程特性 过程特性规定了信号之间的时序关系，以便正 确地接收和发送数据 。 远程通信连接 计 算 机 计 算 机 M O D E M M O D E M TXD RXD RTS TXD RXD RTS DSR 电话线 DSR
第6章80C51的串行口 《单片机原理及应用技术》 TXD D RXD RXD 计算机甲 计算机乙 计 算机甲 0045620 45620 计算机乙 近程通信连接 KKD
近程通信连接 计 算 机 乙 计 算 机 甲 TXD TXD RXD RXD 计 算 机 乙 计 算 机 甲 TXD TXD RXD RXD 4 5 6 20 4 5 6 20

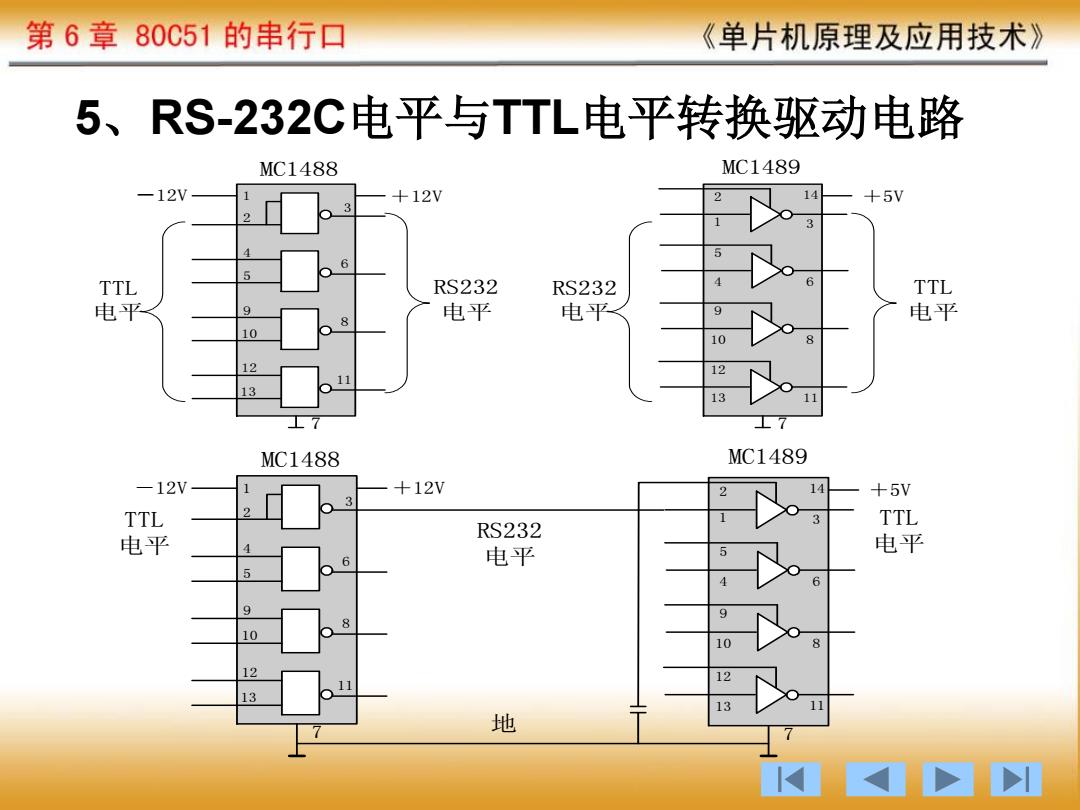

第6章80C51的串行口 《单片机原理及应用技术》 5、RS-232C电平与TTL电平转换驱动电路 MC1488 MC1489 -12V +12V 2 14 +5V 4 5 6 5 TTL RS232 RS232 TTL 电平 9 电平 电平 9 电平 10 12 12 11 13 3 MC1488 MC1489 -12V +12V 2 14 +5V 3 TTL 2 RS232 TTL 电平 4 电平 5 电平 5 9 9 8 10 10 12 12 11 13 地 ④II
5、RS-232C电平与TTL电平转换驱动电路 1 2 3 4 5 6 8 9 10 11 12 13 7 －12V ＋12V RS232 电平 TTL 电平 1 2 4 5 8 9 10 11 12 13 7 ＋5V TTL 电平 RS232 电平 14 6 3 MC1488 MC1489 1 2 3 4 5 6 8 9 10 11 12 13 7 －12V ＋12V TTL 电平 1 2 4 5 8 9 10 11 12 13 7 14 ＋5V 6 3 TTL 电平 RS232 电平 地 MC1488 MC1489
