第6章80C51的串行口 《单片机原理及应用技术》 异步通信是以字符（构成的帧)为 单位进行传输，字符与字符之间的间 隙（时间间隔)是任意的，但每个字 符中的各位是以固定的时间传送的， 即字符之间是异步的（字符之间不一 定有“位间隔”的整数倍的关系)， 但同一字符内的各位是同步的（各位 之间的距离均为“位间隔”的整数 倍)
异步通信是以字符（构成的帧）为 单位进行传输，字符与字符之间的间 隙（时间间隔）是任意的，但每个字 符中的各位是以固定的时间传送的， 即字符之间是异步的（字符之间不一 定有“位间隔”的整数倍的关系）， 但同一字符内的各位是同步的（各位 之间的距离均为“位间隔”的整数 倍）
第6章80C51的串行口 《单片机原理及应用技术》 异步通信的数据格式： 一个字符帧 起 空闲 验 止 空 下一字符 位 数据位 位 位 闲 起始位 LSB MSB 异步通信的特点：不要求收发双方时钟的 严格一致，实现容易，设备开销较小，但 每个字符要附加2~3位用于起止位，各帧 之间还有间隔，因此传输效率不高。 ④I
异步通信的数据格式 ： 停 止 数据位 位 校 验 位 起 始 位 LSB MSB 空 闲 下一字符 起始位 空 闲 一个字符帧 异步通信的特点：不要求收发双方时钟的 严格一致，实现容易，设备开销较小，但 每个字符要附加2～3位用于起止位，各帧 之间还有间隔，因此传输效率不高

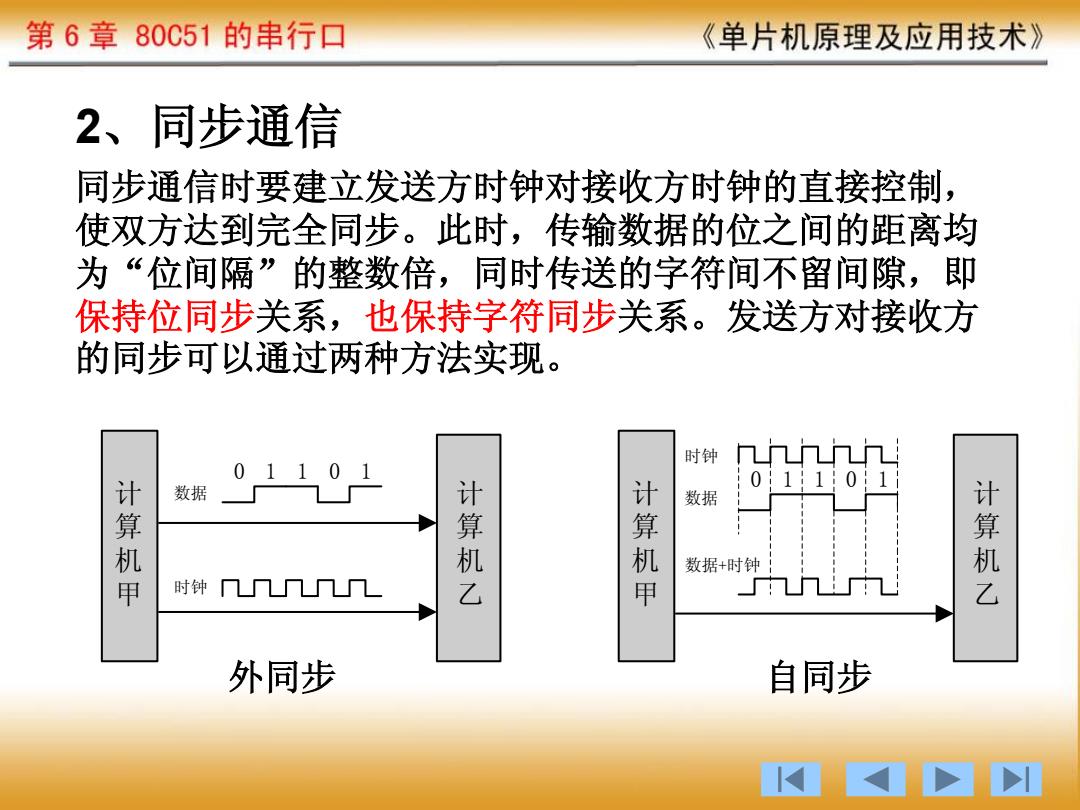

第6章80C51的串行口 《单片机原理及应用技术》 2、同步通信 同步通信时要建立发送方时钟对接收方时钟的直接控制， 使双方达到完全同步。此时，传输数据的位之间的距离均 为“位间隔”的整数倍，同时传送的字符间不留间隙，即 保持位同步关系，也保持字符同步关系。发送方对接收方 的同步可以通过两种方法实现。 时钟 011 数据 01101 数据 算 计算机 数据+时钟 甲 时钟几几几几几 甲 算机乙 外同步 自同步 ④I
2、同步通信 同步通信时要建立发送方时钟对接收方时钟的直接控制， 使双方达到完全同步。此时，传输数据的位之间的距离均 为“位间隔”的整数倍，同时传送的字符间不留间隙，即 保持位同步关系，也保持字符同步关系。发送方对接收方 的同步可以通过两种方法实现。 计 算 机 乙 计 算 机 甲 0 1 1 0 1 数据 时钟 计 算 机 乙 计 算 机 甲 0 1 1 0 1 数据 时钟 数据+时钟 外同步 自同步
第6章80C51的串行▣ 《单片机原理及应用技术》 面向字符的同步格式： SYN SYN SOH 标题 STX 数据块 ETB/ETX 块校验 此时，传送的数据和控制信息都必须由规定的字符集 (如ASC川码)中的字符所组成。图中帧头为1个或2个同 步字符SYN（ASCI码为16H)。SOH为序始字符 (ASC码为01H),表示标题的开始，标题中包含源地 址、目标地址和路由指示等信息。STX为文始字符 (ASCII码为02H),表示传送的数据块开始。数据块是 传送的正文内容，由多个字符组成。数据块后面是组终 字符ETB(ASCII码为17H)或文终字符ETX（ASCII码 为03H)。然后是校验码。典型的面向字符的同步规程 如IBM的二进制同步规程BSC
面向字符的同步格式 ： 此时，传送的数据和控制信息都必须由规定的字符集 （如ASCII码）中的字符所组成。图中帧头为1个或2个同 步字符SYN（ASCII码为16H）。SOH为序始字符 （ASCII码为01H），表示标题的开始，标题中包含源地 址、目标地址和路由指示等信息。STX为文始字符 （ASCII码为02H），表示传送的数据块开始。数据块是 传送的正文内容，由多个字符组成。数据块后面是组终 字符ETB（ASCII码为17H）或文终字符ETX（ASCII码 为03H）。然后是校验码。典型的面向字符的同步规程 如IBM的二进制同步规程BSC。 SYN SYN SOH 标题 STX 数据块 ETB/ETX 块校验

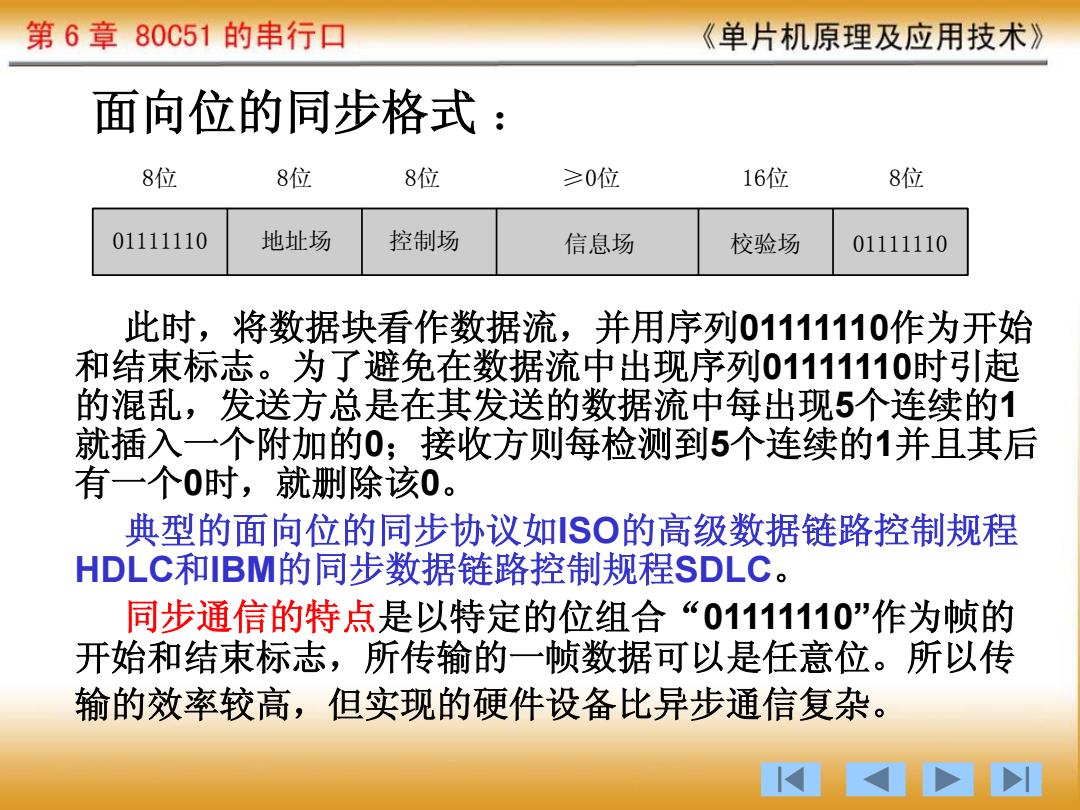

第6章80C51的串行口 《单片机原理及应用技术》 面向位的同步格式： 8位 8位 8位 ≥0位 16位 8位 01111110 地址场 控制场 信息场 校验场 01111110 此时，将数据块看作数据流， 并用序列01111110作为开始 和结束标志。为了避免在数据流中出现序列01111110时引起 的混乱，发送方总是在其发送的数据流中每出现5个连续的1 就插入一个附加的0；接收方则每检测到5个连续的1并且其后 有一个0时，就删除该0。 典型的面向位的同步协议如SO的高级数据链路控制规程 HDLC和IBM的同步数据链路控制规程SDLC。 同步通信的特点是以特定的位组合“01111110”作为帧的 开始和结束标志，所传输的一帧数据可以是任意位。所以传 输的效率较高，但实现的硬件设备比异步通信复杂
面向位的同步格式 ： 此时，将数据块看作数据流，并用序列01111110作为开始 和结束标志。为了避免在数据流中出现序列01111110时引起 的混乱，发送方总是在其发送的数据流中每出现5个连续的1 就插入一个附加的0；接收方则每检测到5个连续的1并且其后 有一个0时，就删除该0。 典型的面向位的同步协议如ISO的高级数据链路控制规程 HDLC和IBM的同步数据链路控制规程SDLC。 同步通信的特点是以特定的位组合“01111110”作为帧的 开始和结束标志，所传输的一帧数据可以是任意位。所以传 输的效率较高，但实现的硬件设备比异步通信复杂。 8位 8位 8位 ≥0位 16位 8位 01111110 地址场 控制场 信息场 校验场 01111110
