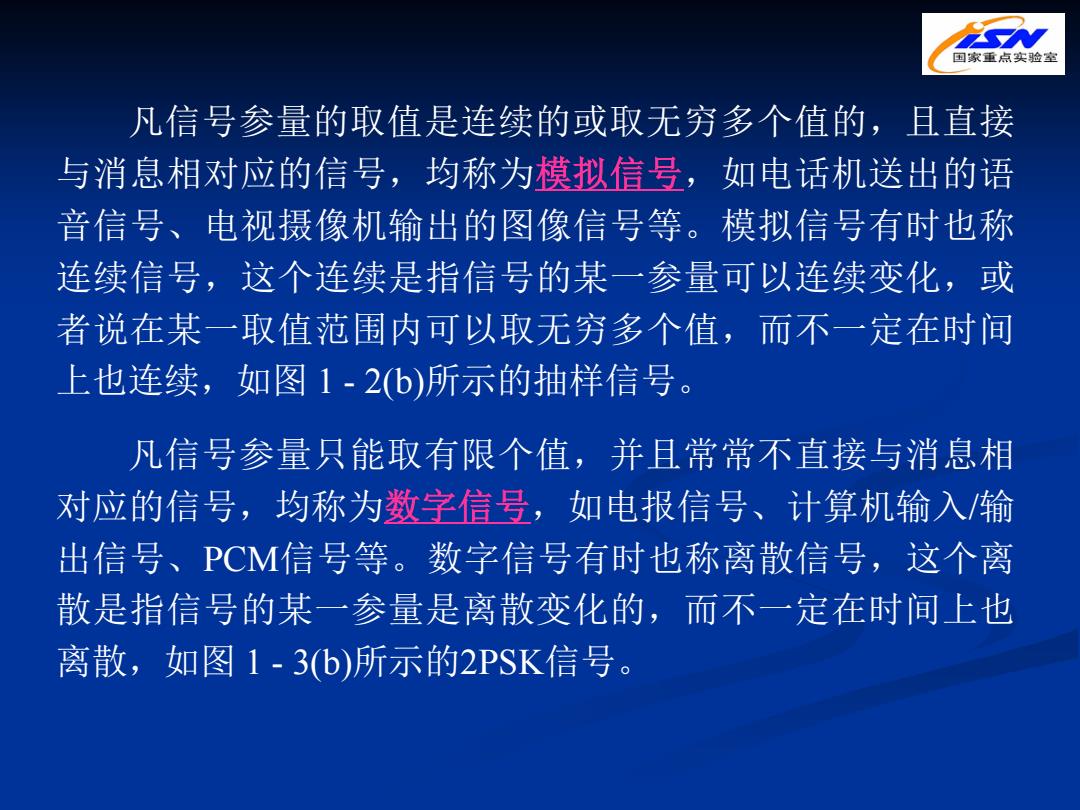

国家重点实验室 凡信号参量的取值是连续的或取无穷多个值的，且直接 与消息相对应的信号，均称为模拟信号，如电话机送出的语 音信号、电视摄像机输出的图像信号等。模拟信号有时也称 连续信号，这个连续是指信号的某一参量可以连续变化，或 者说在某一取值范围内可以取无穷多个值，而不一定在时间 上也连续，如图1-2(b)所示的抽样信号。 凡信号参量只能取有限个值，并且常常不直接与消息相 对应的信号，均称为数字信号，如电报信号、计算机输入输 出信号、PCM信号等。数字信号有时也称离散信号，这个离 散是指信号的某一参量是离散变化的，而不一定在时间上也 离散，如图1-3b)所示的2PSK信号
凡信号参量的取值是连续的或取无穷多个值的，且直接 与消息相对应的信号，均称为模拟信号，如电话机送出的语 音信号、电视摄像机输出的图像信号等。模拟信号有时也称 连续信号，这个连续是指信号的某一参量可以连续变化，或 者说在某一取值范围内可以取无穷多个值，而不一定在时间 上也连续，如图 1 - 2(b)所示的抽样信号。 凡信号参量只能取有限个值，并且常常不直接与消息相 对应的信号，均称为数字信号，如电报信号、计算机输入/输 出信号、PCM信号等。数字信号有时也称离散信号，这个离 散是指信号的某一参量是离散变化的，而不一定在时间上也 离散，如图 1 - 3(b)所示的2PSK信号

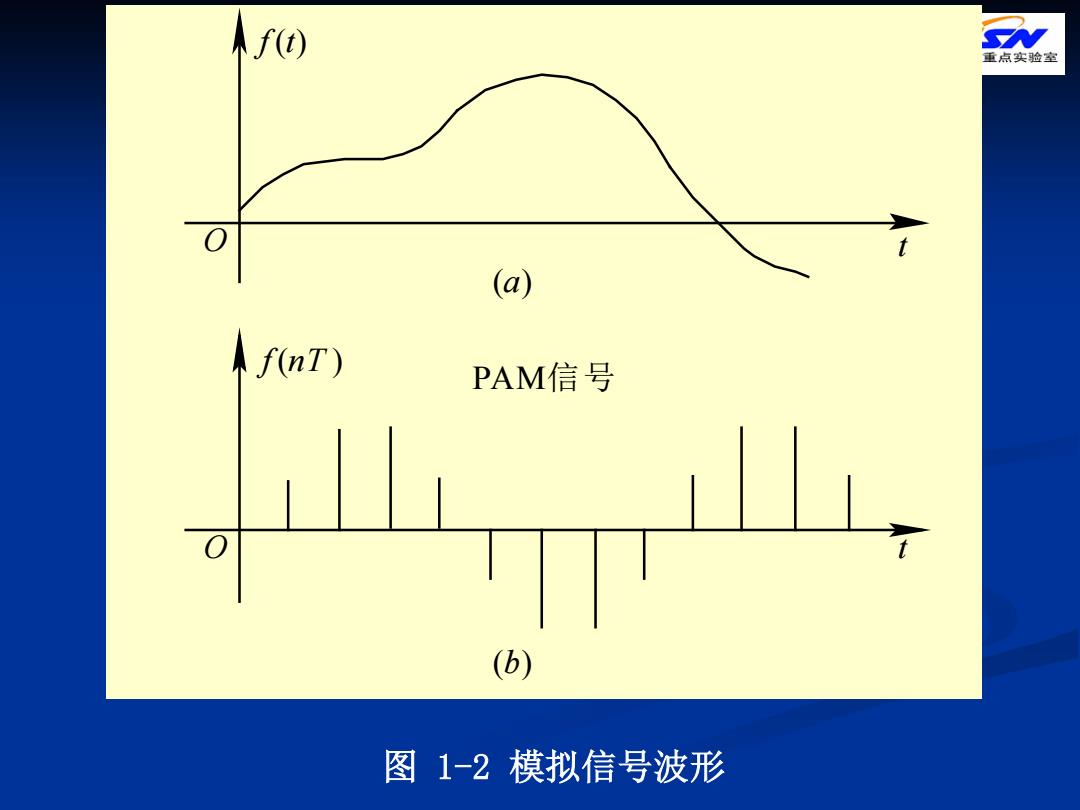

f() 重点实验室 (a) f(nT) PAM信号 (b) 图1-2模拟信号波形
O f (t) t (a) f (nT ) t PAM信号 (b) O 图 1-2 模拟信号波形

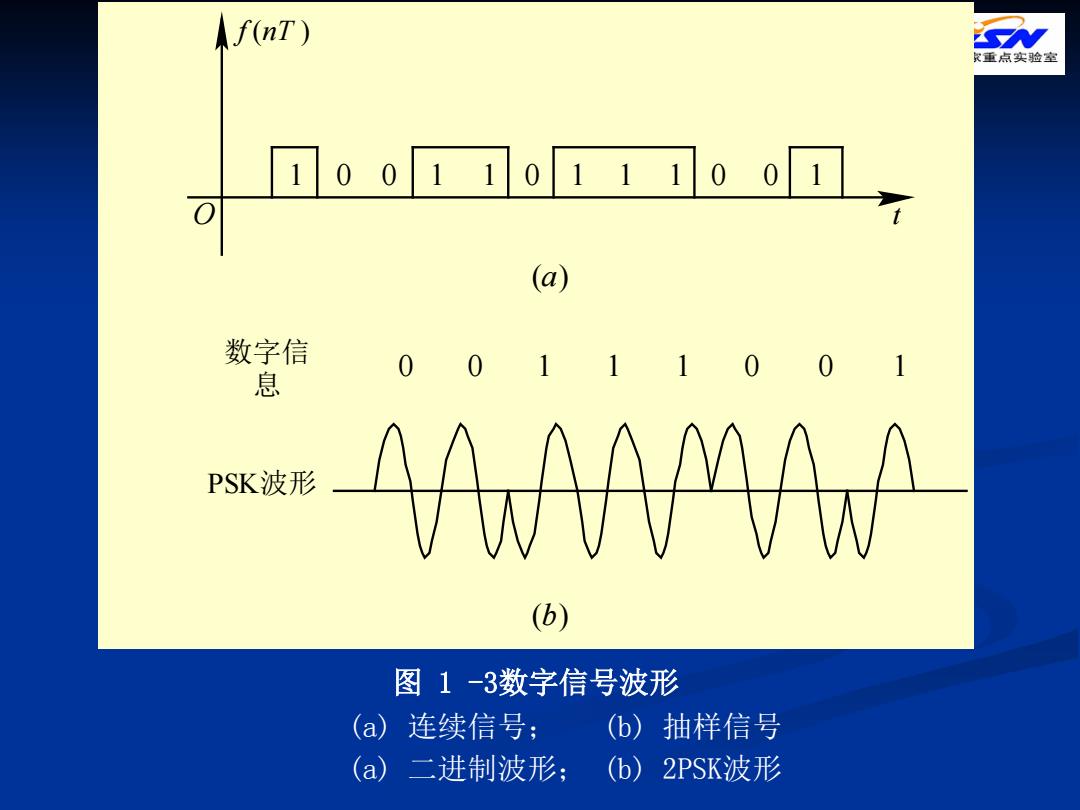

f(nT) 家重点实验室 □。□10， (a) 数字信 00111001 息 PSK波形 (b) 图1-3数字信号波形 (a)连续信号： (6)抽样信号 (a)二进制波形； (b)2PSK波形
图 1 -3数字信号波形 (a) 连续信号； (b) 抽样信号 (a) 二进制波形； (b) 2PSK波形 1 0 0 1 1 0 1 1 1 0 0 1 O f (nT ) t 数字信 0 0 1 1 1 0 0 1 息 PSK波形 (a) (b)

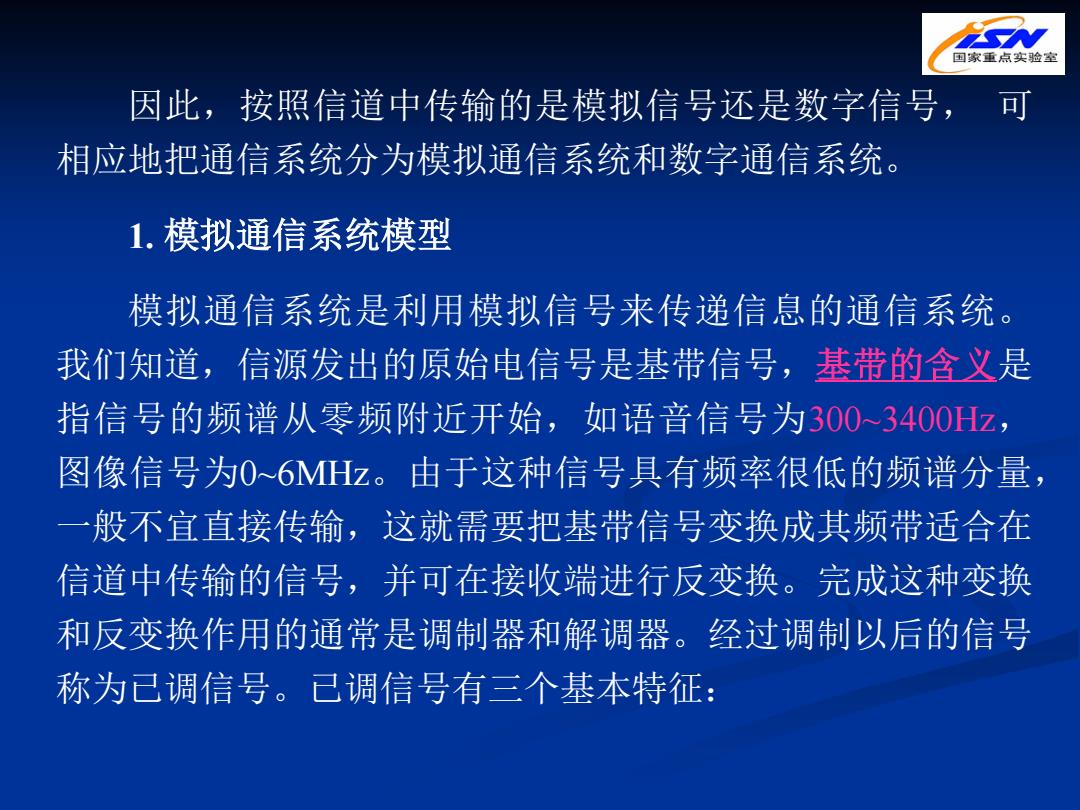

国家重点实验室 因此，按照信道中传输的是模拟信号还是数字信号， 可 相应地把通信系统分为模拟通信系统和数字通信系统。 1.模拟通信系统模型 模拟通信系统是利用模拟信号来传递信息的通信系统。 我们知道，信源发出的原始电信号是基带信号，基带的含义是 指信号的频谱从零频附近开始，如语音信号为300~3400Hz, 图像信号为0~6MHz。由于这种信号具有频率很低的频谱分量， 一般不宜直接传输，这就需要把基带信号变换成其频带适合在 信道中传输的信号，并可在接收端进行反变换。完成这种变换 和反变换作用的通常是调制器和解调器。经过调制以后的信号 称为已调信号。已调信号有三个基本特征：
因此，按照信道中传输的是模拟信号还是数字信号， 可 相应地把通信系统分为模拟通信系统和数字通信系统。 1. 模拟通信系统模型 模拟通信系统是利用模拟信号来传递信息的通信系统。 我们知道，信源发出的原始电信号是基带信号，基带的含义是 指信号的频谱从零频附近开始，如语音信号为300~3400Hz， 图像信号为0~6MHz。由于这种信号具有频率很低的频谱分量， 一般不宜直接传输，这就需要把基带信号变换成其频带适合在 信道中传输的信号，并可在接收端进行反变换。完成这种变换 和反变换作用的通常是调制器和解调器。经过调制以后的信号 称为已调信号。已调信号有三个基本特征：
国家重点实验室 一是携带有信息，二是适合在信道中传输，三是信号的 频谱具有带通形式且中心频率远离零频，因而已调信号又称 频带信号。 需要指出，消息从发送端到接收端的传递过程中，不仅 仅只有连续消息与基带信号和基带信号与频带信号之间的两 种变换，实际通信系统中可能还有滤波、放大、天线辐射、 控制等过程。由于调制与解调两种变换对信号的变化起决定 性作用，而其他过程对信号不会发生质的变化，只是对信号 进行了放大或改善了信号特性，因而被认为是理想的而不予 讨论。 模拟通信系统模型可由图1-1略加演变而成，如图1 4所示。图中的调制器和解调器就代表图1-1中的发送设备 和接收设备
一是携带有信息，二是适合在信道中传输，三是信号的 频谱具有带通形式且中心频率远离零频，因而已调信号又称 频带信号。 需要指出，消息从发送端到接收端的传递过程中，不仅 仅只有连续消息与基带信号和基带信号与频带信号之间的两 种变换，实际通信系统中可能还有滤波、放大、天线辐射、 控制等过程。由于调制与解调两种变换对信号的变化起决定 性作用，而其他过程对信号不会发生质的变化，只是对信号 进行了放大或改善了信号特性，因而被认为是理想的而不予 讨论。 模拟通信系统模型可由图 1 - 1 略加演变而成， 如图 1 - 4 所示。图中的调制器和解调器就代表图 1 - 1 中的发送设备 和接收设备
