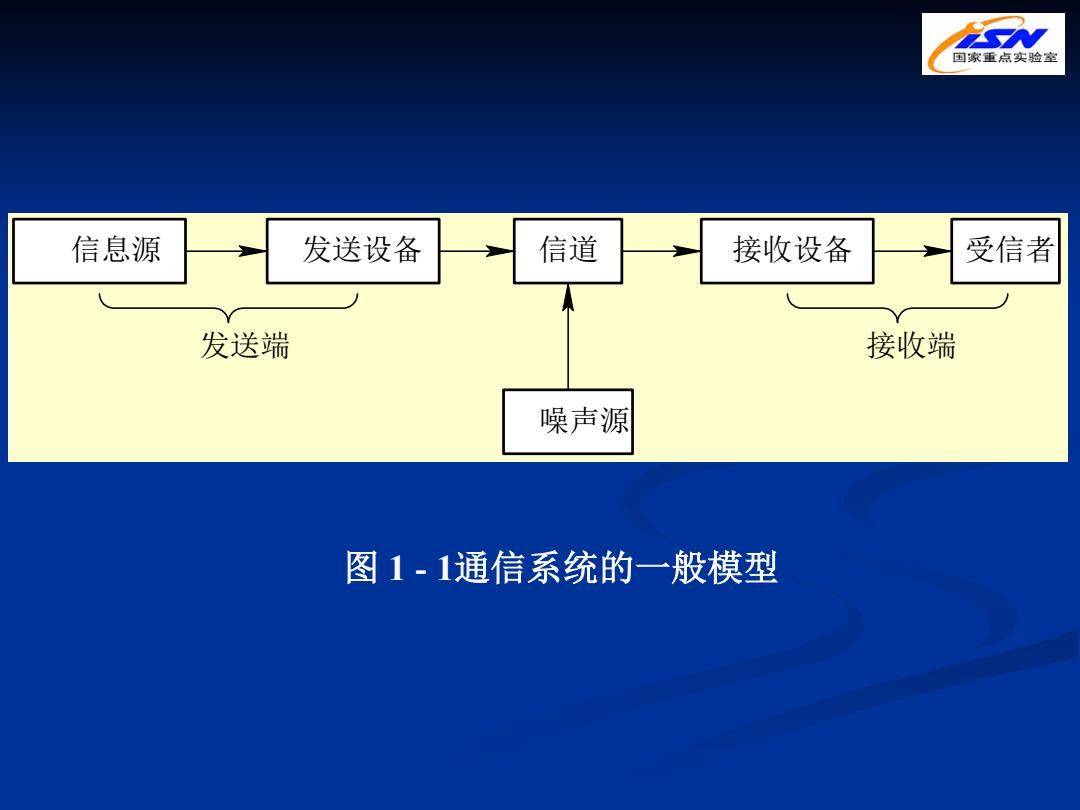

国家重点实验室 信息源 发送设备 信道 接收设备 受信者 发送端 接收端 噪声源 图1-1通信系统的一般模型
图 1 - 1通信系统的一般模型 信息源 发送设备 信道 接收设备 受信者 噪声源 发送端 接收端
国家重点实验室 发送设备的基本功能是将信源和信道匹配起来，即将信 源产生的消息信号变换成适合在信道中传输的信号。变换方 式是多种多样的，在需要频谱搬移的场合，调制是最常见的 变换方式。对数字通信系统来说，发送设备常常又可分为信 源编码与信道编码。 信道是指传输信号的物理媒质。在无线信道中，信道可 以是大气（自由空间），在有线信道中，信道可以是明线、 电缆或光纤。有线和无线信道均有多种物理媒质。媒质的固 有特性及引入的干扰与噪声直接关系到通信的质量。根据研 究对象的不同，需要对实际的物理媒质建立不同的数学模型， 以反映传输媒质对信号的影响。这一点将在第3章中讨论
发送设备的基本功能是将信源和信道匹配起来，即将信 源产生的消息信号变换成适合在信道中传输的信号。变换方 式是多种多样的，在需要频谱搬移的场合，调制是最常见的 变换方式。对数字通信系统来说， 发送设备常常又可分为信 源编码与信道编码。 信道是指传输信号的物理媒质。在无线信道中，信道可 以是大气（自由空间）， 在有线信道中，信道可以是明线、 电缆或光纤。有线和无线信道均有多种物理媒质。媒质的固 有特性及引入的干扰与噪声直接关系到通信的质量。根据研 究对象的不同， 需要对实际的物理媒质建立不同的数学模型， 以反映传输媒质对信号的影响。这一点将在第3章中讨论
国家重点实验室 噪声源不是人为加入的设备，而是通信系统中各种设备 以及信道中所固有的，并且是人们所不希望的。噪声的来源 是多样的，它可分为内部噪声和外部噪声，而且外部噪声往 往是从信道引入的，因此，为了分析方便，把噪声源视为各 处噪声的集中表现而抽象加入到信道。 接收设备的基本功能是完成发送设备的反变换，即进行 解调、译码、解码等。它的任务是从带有干扰的接收信号中 正确恢复出相应的原始基带信号来，对于多路复用信号，还 包括解除多路复用，实现正确分路。 信宿是传输信息的归宿点，其作用是将复原的原始信号 转换成相应的消息
噪声源不是人为加入的设备，而是通信系统中各种设备 以及信道中所固有的，并且是人们所不希望的。噪声的来源 是多样的，它可分为内部噪声和外部噪声，而且外部噪声往 往是从信道引入的，因此，为了分析方便，把噪声源视为各 处噪声的集中表现而抽象加入到信道。 接收设备的基本功能是完成发送设备的反变换， 即进行 解调、译码、解码等。它的任务是从带有干扰的接收信号中 正确恢复出相应的原始基带信号来，对于多路复用信号，还 包括解除多路复用，实现正确分路。 信宿是传输信息的归宿点， 其作用是将复原的原始信号 转换成相应的消息
国家重点实验室 图1-1概括地描述了一个通信系统的组成，它反映了通 信系统的共性，因此称之为通信系统的一般模型。根据研究 的对象以及所关注的问题不同，图1-1模型中的各小方框的 内容和作用将有所不同，因而相应有不同形式的更具体的通 信模型。今后的讨论就是围绕着通信系统的模型而展开的
图 1 - 1 概括地描述了一个通信系统的组成， 它反映了通 信系统的共性，因此称之为通信系统的一般模型。根据研究 的对象以及所关注的问题不同， 图 1 - 1 模型中的各小方框的 内容和作用将有所不同，因而相应有不同形式的更具体的通 信模型。今后的讨论就是围绕着通信系统的模型而展开的
国家重点实验室 1.1.2模拟通信模型和数字通信模型 图1-1中，信源发出的消息虽然有多种形式，但可分 为两大类：一类称为连续消息；另一类称为离散消息。连续 消息是指消息的状态连续变化或是不可数的，如语音、活动 图片等。离散消息则是指消息的状态是可数的或离散的，如 符号、数据等。 消息的传递是通过它的物质载体一电信号来实现的， 即把消息寄托在电信号的某一参量上（如连续波的幅度、频 率或相位；脉冲波的幅度、宽度或位置)。按信号参量的取 值方式不同可把信号分为两类，即模拟信号和数字信号
1.1.2模拟通信模型和数字通信模型 图 1 - 1 中， 信源发出的消息虽然有多种形式， 但可分 为两大类： 一类称为连续消息；另一类称为离散消息。连续 消息是指消息的状态连续变化或是不可数的，如语音、活动 图片等。离散消息则是指消息的状态是可数的或离散的， 如 符号、数据等。 消息的传递是通过它的物质载体——电信号来实现的， 即把消息寄托在电信号的某一参量上（如连续波的幅度、频 率或相位； 脉冲波的幅度、宽度或位置）。按信号参量的取 值方式不同可把信号分为两类，即模拟信号和数字信号
