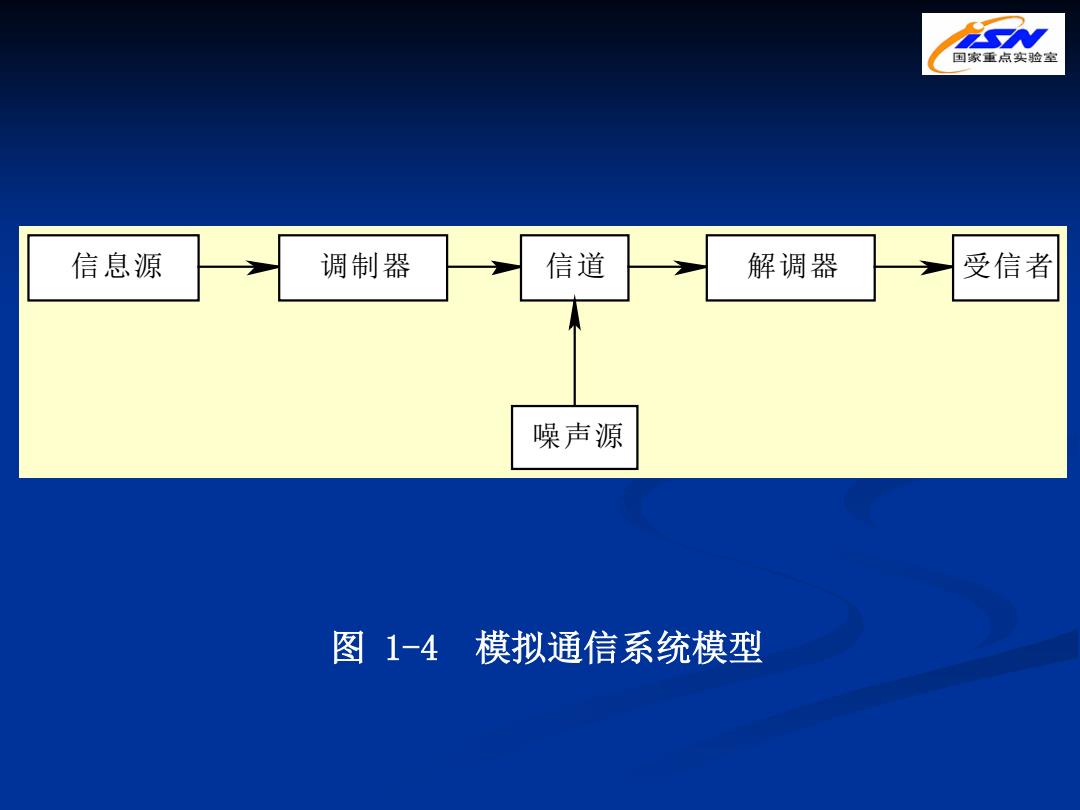

国家重点实验室 信息源 调制器 信道 解调器 受信者 噪声源 图1-4 模拟通信系统模型
图 1-4 模拟通信系统模型 信息源 调制器 信道 解调器 受信者 噪声源

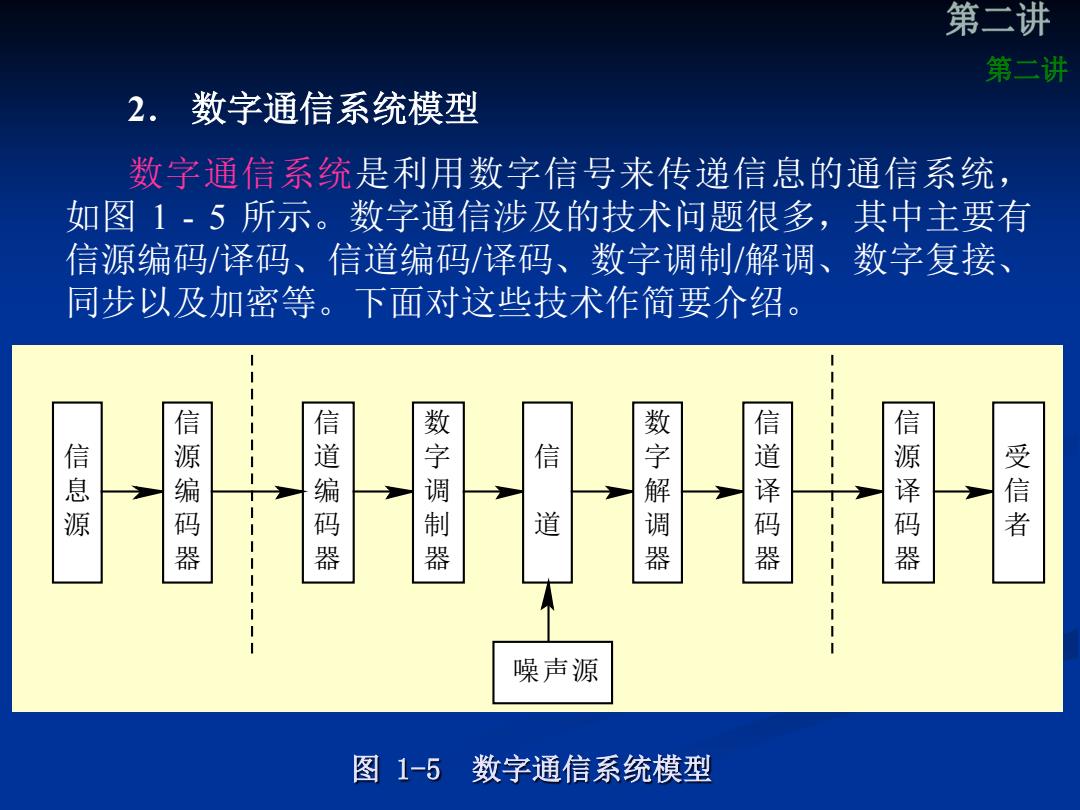

第二讲 第二讲 2.数字通信系统模型 数字通信系统是利用数字信号来传递信息的通信系统， 如图1-5所示。数字通信涉及的技术问题很多，其中主要有 信源编码/译码、信道编码/译码、数字调制/解调、数字复接、 同步以及加密等。下面对这些技术作简要介绍。 信息源 信源编码器 信道编码 数字调制 信 道 数字解调 信道译码器 信源译码器 受信者 噪声源 图1-5数字通信系统模型
2． 数字通信系统模型 数字通信系统是利用数字信号来传递信息的通信系统， 如图 1 - 5 所示。数字通信涉及的技术问题很多，其中主要有 信源编码/译码、信道编码/译码、数字调制/解调、数字复接、 同步以及加密等。下面对这些技术作简要介绍。 信 息 源 信 源 编 码 器 信 道 编 码 器 数 字 调 制 器 信 道 数 字 解 调 器 信 道 译 码 器 信 源 译 码 器 受 信 者 噪声源 图 1-5 数字通信系统模型

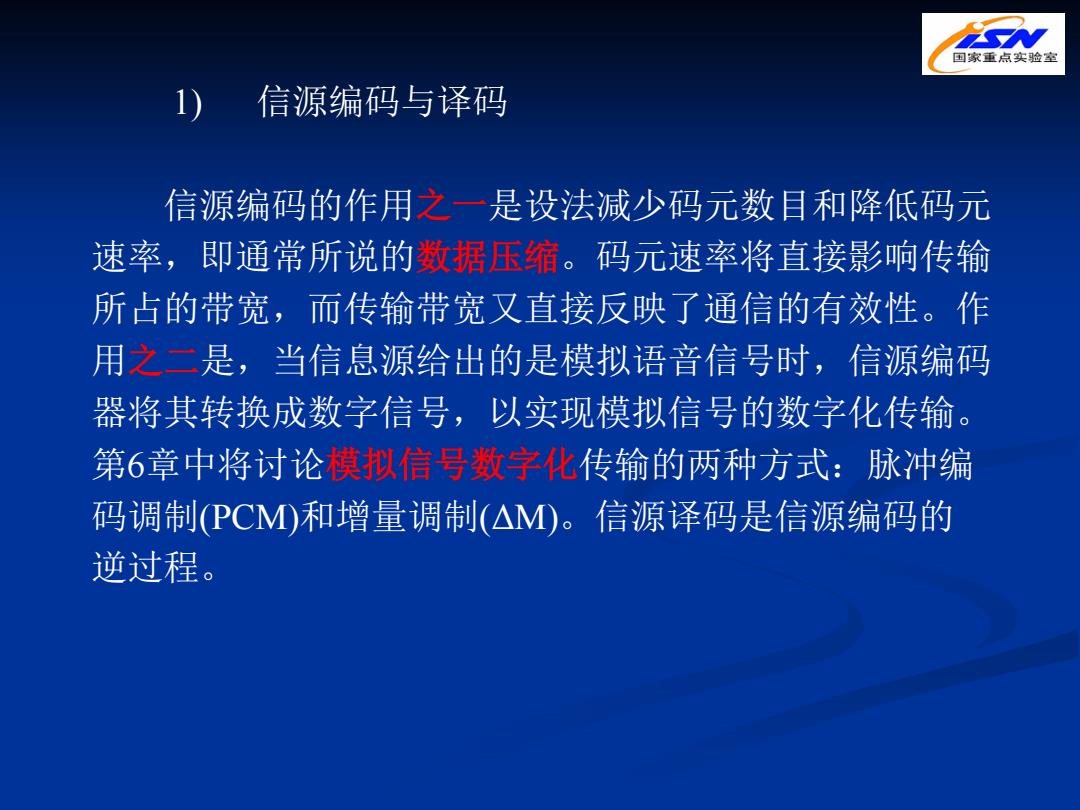

国家重点实验室 信源编码与译码 信源编码的作用之一是设法减少码元数目和降低码元 速率，即通常所说的数据压缩。码元速率将直接影响传输 所占的带宽，而传输带宽又直接反映了通信的有效性。作 用之二是，当信息源给出的是模拟语音信号时，信源编码 器将其转换成数字信号，以实现模拟信号的数字化传输。 第6章中将讨论模拟信号数字化传输的两种方式：脉冲编 码调制PCM)和增量调制（△M)。信源译码是信源编码的 逆过程
1) 信源编码与译码 信源编码的作用之一是设法减少码元数目和降低码元 速率，即通常所说的数据压缩。码元速率将直接影响传输 所占的带宽，而传输带宽又直接反映了通信的有效性。作 用之二是，当信息源给出的是模拟语音信号时，信源编码 器将其转换成数字信号，以实现模拟信号的数字化传输。 第6章中将讨论模拟信号数字化传输的两种方式：脉冲编 码调制(PCM)和增量调制(ΔM)。信源译码是信源编码的 逆过程

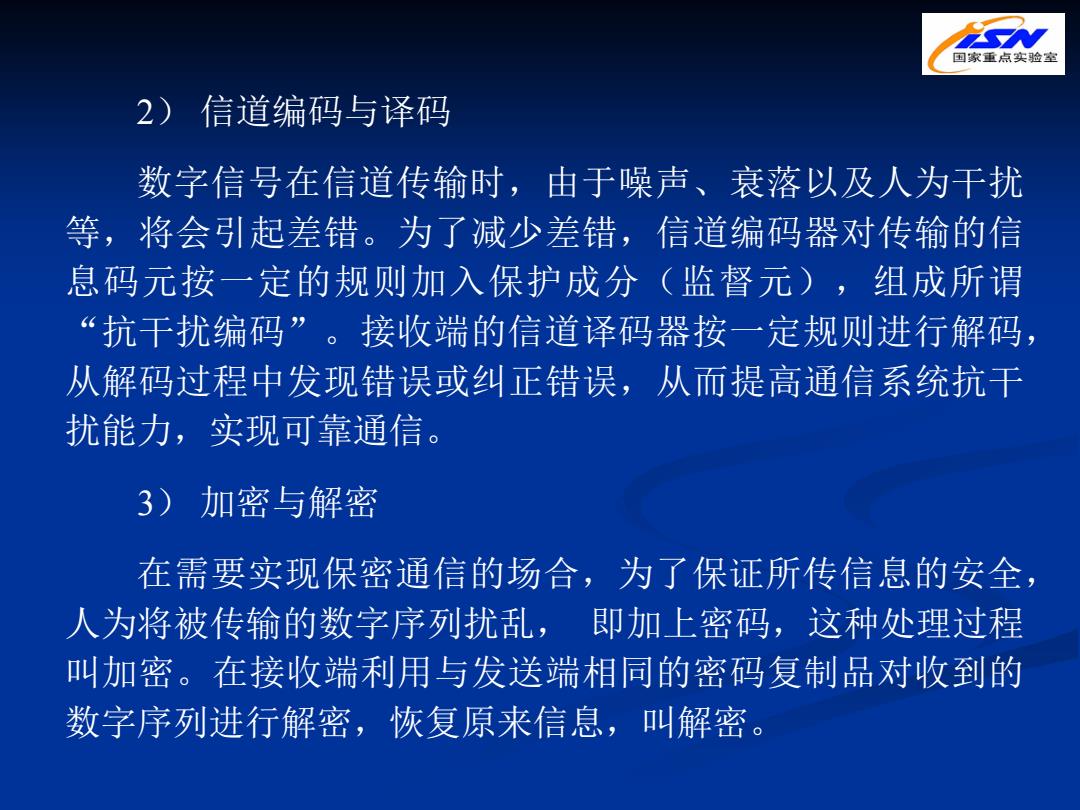

国家重点实验室 2)信道编码与译码 数字信号在信道传输时，由于噪声、衰落以及人为干扰 等，将会引起差错。为了减少差错，信道编码器对传输的信 息码元按一定的规则加入保护成分（监督元），组成所谓 “抗干扰编码”。接收端的信道译码器按一定规则进行解码， 从解码过程中发现错误或纠正错误，从而提高通信系统抗干 扰能力，实现可靠通信。 3)加密与解密 在需要实现保密通信的场合，为了保证所传信息的安全， 人为将被传输的数字序列扰乱，即加上密码，这种处理过程 叫加密。在接收端利用与发送端相同的密码复制品对收到的 数字序列进行解密，恢复原来信息，叫解密
2） 信道编码与译码 数字信号在信道传输时，由于噪声、衰落以及人为干扰 等，将会引起差错。为了减少差错，信道编码器对传输的信 息码元按一定的规则加入保护成分（监督元），组成所谓 “抗干扰编码” 。接收端的信道译码器按一定规则进行解码， 从解码过程中发现错误或纠正错误，从而提高通信系统抗干 扰能力，实现可靠通信。 3） 加密与解密 在需要实现保密通信的场合，为了保证所传信息的安全， 人为将被传输的数字序列扰乱， 即加上密码，这种处理过程 叫加密。在接收端利用与发送端相同的密码复制品对收到的 数字序列进行解密，恢复原来信息，叫解密

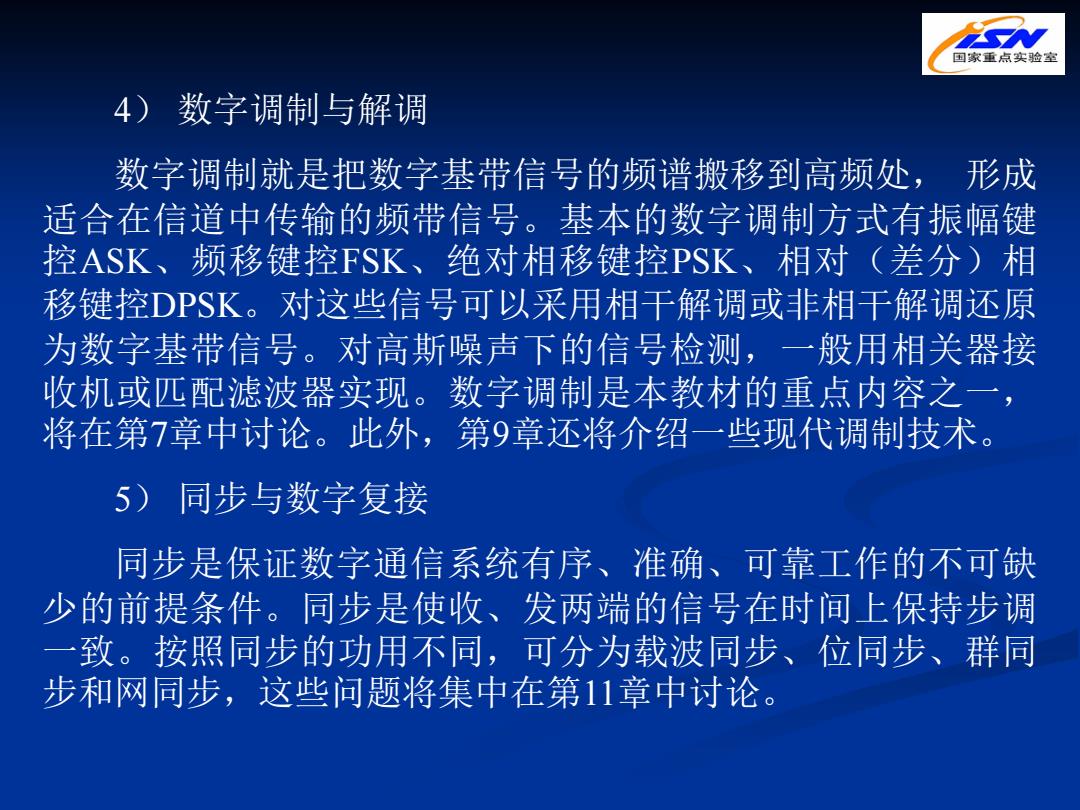

国家重点实验室 4)数字调制与解调 数字调制就是把数字基带信号的频谱搬移到高频处，形成 适合在信道中传输的频带信号。基本的数字调制方式有振幅键 控ASK、频移键控FSK、绝对相移键控PSK、相对（差分）相 移键控DPSK。对这些信号可以采用相干解调或非相干解调还原 为数字基带信号。对高斯噪声下的信号检测，一般用相关器接 收机或匹配滤波器实现。数字调制是本教材的重点内容之一 将在第7章中讨论。此外，第9章还将介绍一些现代调制技术。 5)同步与数字复接 同步是保证数字通信系统有序、准确、可靠工作的不可缺 少的前提条件。同步是使收、发两端的信号在时间上保持步调 一致。按照同步的功用不同，可分为载波同步、位同步、群同 步和网同步，这些问题将集中在第11章中讨论
4） 数字调制与解调 数字调制就是把数字基带信号的频谱搬移到高频处， 形成 适合在信道中传输的频带信号。基本的数字调制方式有振幅键 控ASK、频移键控FSK、绝对相移键控PSK、相对（差分）相 移键控DPSK。对这些信号可以采用相干解调或非相干解调还原 为数字基带信号。对高斯噪声下的信号检测，一般用相关器接 收机或匹配滤波器实现。数字调制是本教材的重点内容之一， 将在第7章中讨论。此外，第9章还将介绍一些现代调制技术。 5） 同步与数字复接 同步是保证数字通信系统有序、准确、可靠工作的不可缺 少的前提条件。同步是使收、发两端的信号在时间上保持步调 一致。按照同步的功用不同，可分为载波同步、位同步、群同 步和网同步，这些问题将集中在第11章中讨论
