面状服务覆盖区 冬基站发射机位置 中心激励小区：基站设在小区的中央，由全向天线形成原 形覆盖区 顶点激励小区：基站设在正六边形的三个顶点上用120的定 向天线扇形覆盖 中心激励 顶点激励 Mobile Communication Theory 6
6 基站发射机位置 中心激励小区：基站设在小区的中央，由全向天线形成原 形覆盖区 顶点激励小区：基站设在正六边形的三个顶点上用1200 的定 向天线扇形覆盖 Mobile Communication Theory 面状服务覆盖区 中心激励 顶点激励

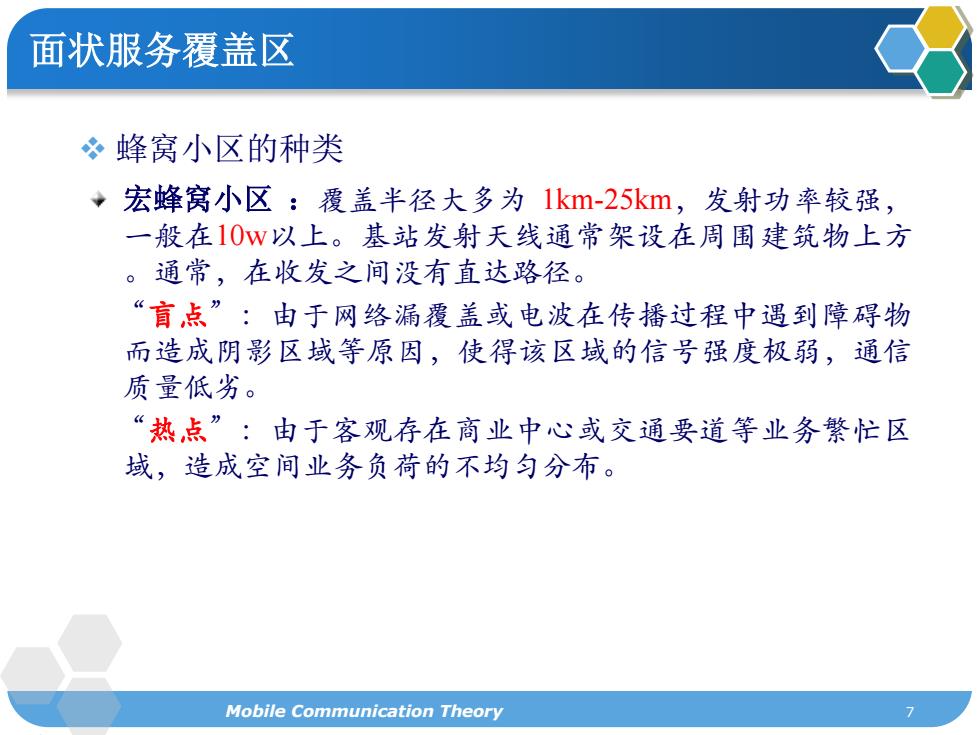

面状服务覆盖区 。蜂窝小区的种类 ◆ 宏蜂窝小区：覆盖半径大多为1km-25km,发射功率较强， 一般在10w以上。基站发射天线通常架设在周围建筑物上方 。通常，在收发之间没有直达路径。 “盲点”：由于网络漏覆盖或电波在传播过程中遇到障碍物 而造成阴影区域等原因，使得该区域的信号强度极弱，通信 质量低劣。 “热点”：由于客观存在商业中心或交通要道等业务繁忙区 域，造成空间业务负荷的不均匀分布。 Mobile Communication Theory
7 蜂窝小区的种类 Mobile Communication Theory 面状服务覆盖区 宏蜂窝小区 ：覆盖半径大多为 1km-25km，发射功率较强， 一般在10w以上。基站发射天线通常架设在周围建筑物上方 。通常，在收发之间没有直达路径。 “盲点”：由于网络漏覆盖或电波在传播过程中遇到障碍物 而造成阴影区域等原因，使得该区域的信号强度极弱，通信 质量低劣。 “热点”：由于客观存在商业中心或交通要道等业务繁忙区 域，造成空间业务负荷的不均匀分布
面状服务覆盖区 ◆ 微蜂窝小区：覆盖半径大约为30m-300m,发射功率较小， 一般在w以下。基站天线置于相对低的地方，如屋顶下方， 高于地面5m-l0m,传播主要沿着街道的视线进行。因此， 微蜂窝最初被用来加大无线电覆盖，消除宏蜂窝中的“盲点 ·微微蜂窝小区：实质就是微蜂窝小区的一种，只是它的覆盖 半径更小，一般只有10m-30m;基站发射功率更小，大约在 几十毫瓦左右。其天线一般装于建筑物内业务集中地，点。微 微蜂窝也是作为网络覆盖的一种补充形式，它主要用来解决 商业中心、会议中心等室内“热，点”的通信问题。 Mobile Communication Theory 8
Mobile Communication Theory 8 面状服务覆盖区 微蜂窝小区 ：覆盖半径大约为30m-300m，发射功率较小， 一般在 lw以下。基站天线置于相对低的地方，如屋顶下方， 高于地面5m-10m，传播主要沿着街道的视线进行。因此， 微蜂窝最初被用来加大无线电覆盖，消除宏蜂窝中的“盲点 ” 。 微微蜂窝小区：实质就是微蜂窝小区的一种，只是它的覆盖 半径更小，一般只有 10m-30m；基站发射功率更小，大约在 几十毫瓦左右。其天线一般装于建筑物内业务集中地点。微 微蜂窝也是作为网络覆盖的一种补充形式，它主要用来解决 商业中心、会议中心等室内“热点”的通信问题
频率复用的概念 原理 ■频率复用是蜂窝移动通信系统的核心概念 ■处在不同地理位置（不同的小区)上的用户可以同时使 用相同频率的信道 冬提高频谱效率，保证用户质量 ■依靠物理距离隔离来保证干扰幅度较小 ■同信道用户被保持在安全距离以外，通过仔细的频率规划 ■相邻的用户和小区必须使用不同的频率来避免干扰 Mobile Communication Theory 9
Mobile Communication Theory 9 频率复用的概念 原理 频率复用是蜂窝移动通信系统的核心概念 处在不同地理位置（不同的小区）上的用户可以同时使 用相同频率的信道 提高频谱效率，保证用户质量 依靠物理距离隔离来保证干扰幅度较小 同信道用户被保持在安全距离以外, 通过仔细的频率规划 相邻的用户和小区必须使用不同的频率来避免干扰

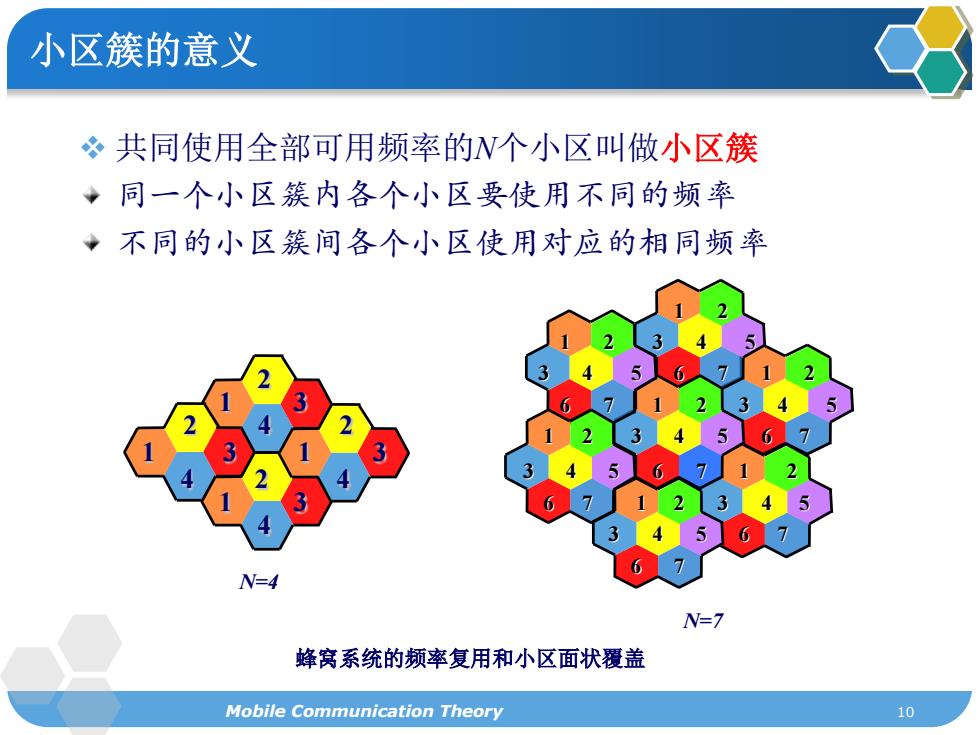

小区簇的意义 。共同使用全部可用频率的N个小区叫做小区簇 ◆同一个小区簇内各个小区要使用不同的频率 ◆不同的小区簇间各个小区使用对应的相同频率 N=4 N=7 蜂窝系统的频率复用和小区面状覆盖 Mobile Communication Theory 10
Mobile Communication Theory 10 小区簇的意义 蜂窝系统的频率复用和小区面状覆盖 2 1 3 2 4 2 1 3 1 3 4 2 4 1 3 4 N=4 1 2 1 2 1 2 3 4 5 1 2 3 4 5 3 4 5 6 7 1 2 3 4 5 6 7 1 2 6 7 1 2 3 4 5 6 7 1 2 3 4 5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 3 4 5 6 7 1 3 4 5 6 7 1 2 2 6 7 1 2 3 4 5 6 7 1 2 3 4 5 3 4 5 6 7 3 4 5 6 7 6 7 6 7 N=7 共同使用全部可用频率的N个小区叫做小区簇 同一个小区簇内各个小区要使用不同的频率 不同的小区簇间各个小区使用对应的相同频率
