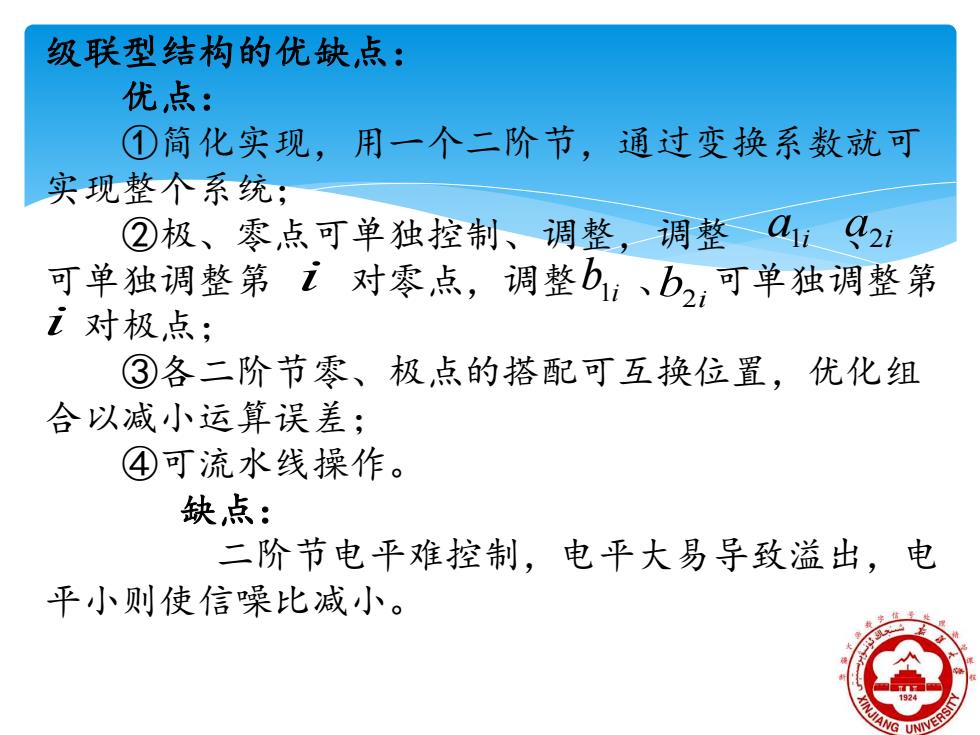

级联型结构的优缺，点： 优，点： ①简化实现，用一个二阶节，通过变换系数就可 实现整个系统： ②极、零点可单独控制、调整，调整41Q21 可单独调整第i对零点，调整b1:、b2,可单独调整第 i对极点； ③各二阶节零、极，点的搭配可互换位置，优化组 合以减小运算误差； ④可流水线操作。 缺点： 二阶节电平难控制，电平大易导致溢出，电 平小则使信噪比减小
级联型结构的优缺点： 优点： ①简化实现，用一个二阶节，通过变换系数就可 实现整个系统； ②极、零点可单独控制、调整，调整 、 可单独调整第 对零点，调整 、 可单独调整第 对极点； ③各二阶节零、极点的搭配可互换位置，优化组 合以减小运算误差； ④可流水线操作。 缺点： 二阶节电平难控制，电平大易导致溢出，电 平小则使信噪比减小。 a1i a2i i b1i b2i i

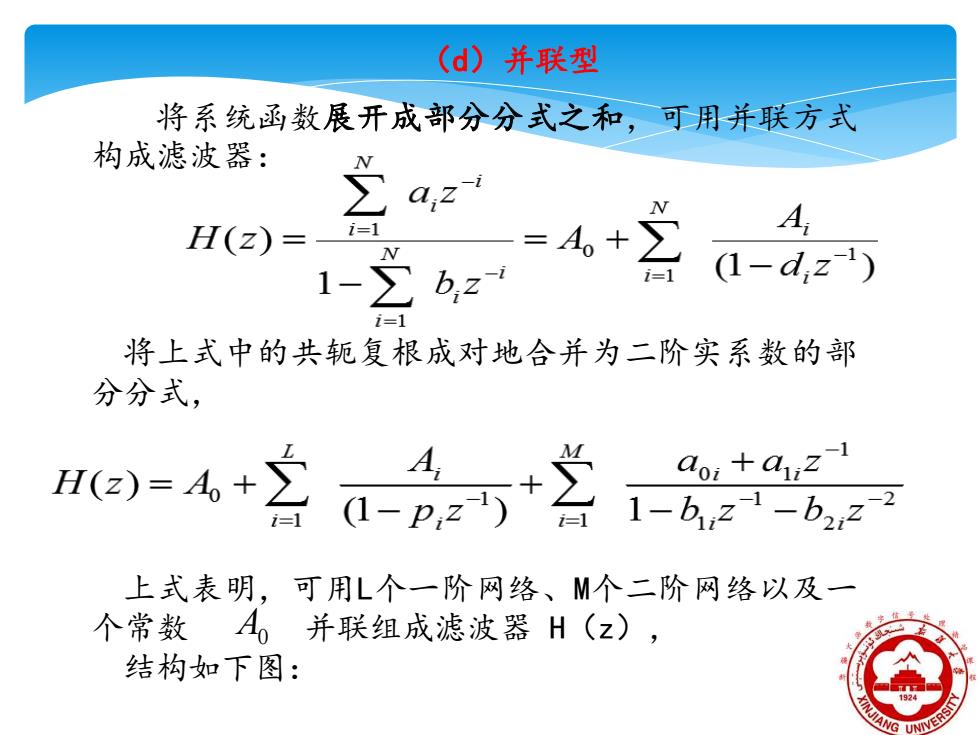

(d)并联型 将系统函数展开成部分分式之和，可用并联方式 构成滤波器： N az i H(z)= A 1-∑b,z 1-d,z1) 将上式中的共轭复根成对地合并为二阶实系数的部 分分式， He)=A+立 doi +a,z-1 1-b21-b2,22 上式表明，可用L个一阶网络、M个二阶网络以及一 个常数A并联组成滤波器H(z), 信 结构如下图：
（d）并联型 将系统函数展开成部分分式之和，可用并联方式 构成滤波器： 将上式中的共轭复根成对地合并为二阶实系数的部 分分式， 上式表明，可用L个一阶网络、M个二阶网络以及一 个常数 并联组成滤波器 H（z）， 结构如下图： A0

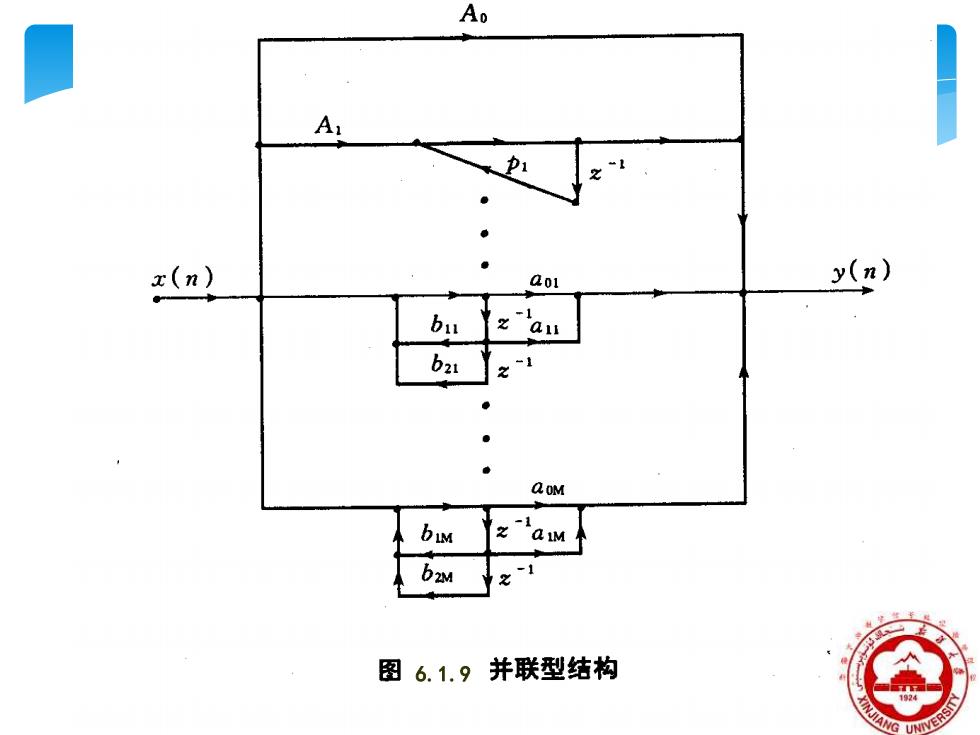

Ao A K力1 z(n) aol y(n) bu fz"an b21 ◆ QOM 2 图6.1.9并联型结构
6.1.9

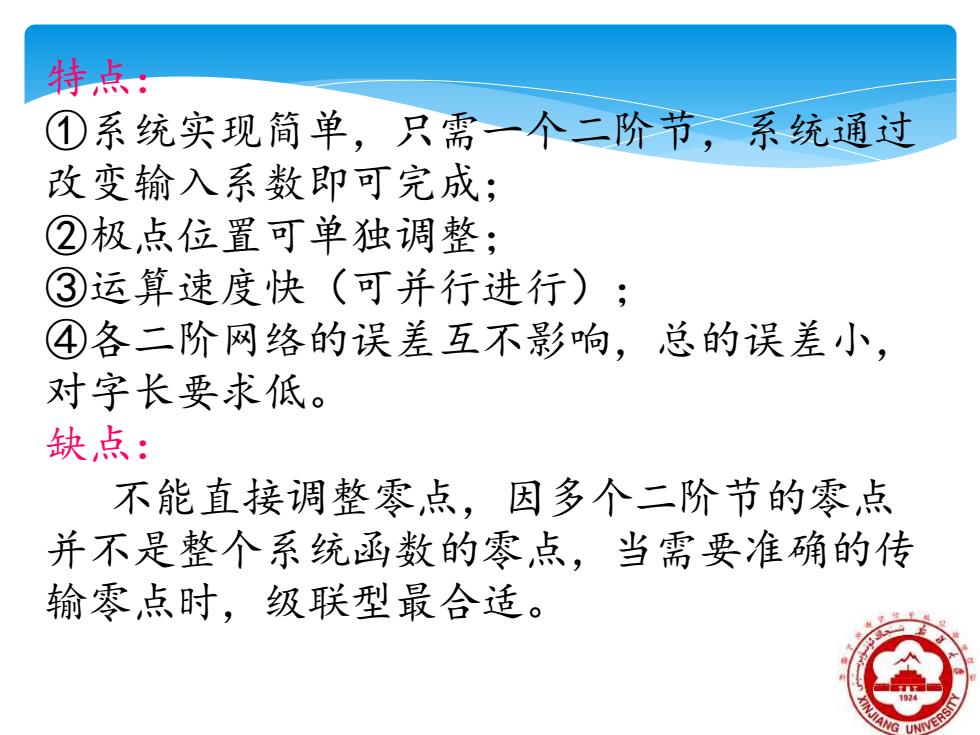

特点： ①系统实现简单，只需一个二阶节，系统通过 改变输入系数即可完成； ②极，点位置可单独调整； ③运算速度快（可并行进行)； ④各二阶网络的误差互不影响，总的误差小， 对字长要求低。 缺点： 不能直接调整零，点，因多个二阶节的零点 并不是整个系统函数的零点，当需要准确的传 输零，点时，级联型最合适
特点： ①系统实现简单，只需一个二阶节，系统通过 改变输入系数即可完成； ②极点位置可单独调整； ③运算速度快（可并行进行）； ④各二阶网络的误差互不影响，总的误差小， 对字长要求低。 缺点： 不能直接调整零点，因多个二阶节的零点 并不是整个系统函数的零点，当需要准确的传 输零点时，级联型最合适
三、FIR DF网络结构形式 FIR DF特点： 主要是非递归结构，无反馈，但在频率采样 结构等某些结构中也包含有反馈的递归部分。 它的系统函数和差分方程一般有如下形式： H(e)-h)z n=0 Um-∑0x0n-)-20-0x(O N-1 N-
三、FIR DF网络结构形式 FIR DF 特点： 主要是非递归结构，无反馈，但在频率采样 结构等某些结构中也包含有反馈的递归部分。 它的系统函数和差分方程一般有如下形式：
