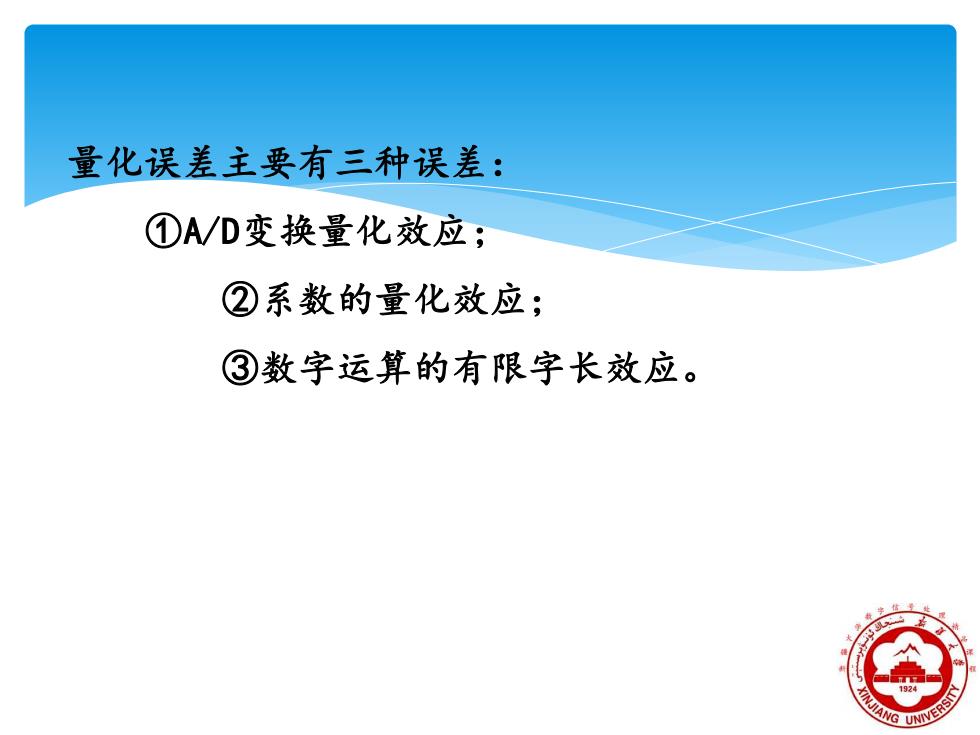

量化误差主要有三种误差： ①A/D变换量化效应； ②系数的量化效应； ③数字运算的有限字长效应
量化误差主要有三种误差： ①A/D变换量化效应； ②系数的量化效应； ③数字运算的有限字长效应
1924 6.1数字滤波器的结构
6.1 数字滤波器的结构
一、数字网终的信号流图表示 差分方程中数字滤波器的基本操作：①加法，②乘法，③延 迟。 为了表示简单，通常用信号流图来表示其运算结构。对于 加法、乘法及延迟这三种基本运算。 延时 乘常数 相加 方框图表示 信号流图表示 图6.1.1运算过程的信号流图表示
一 、数字网络的信号流图表示 差分方程中数字滤波器的基本操作：①加法，②乘法,③延 迟。 为了表示简单，通常用信号流图来表示其运算结构。对于 加法、乘法及延迟这三种基本运算。 图6.1.1 运算过程的信号流图表示
20 图6.1.2一阶数字滤波器结构方框图 x(n) ③ ④ y(n) ⑦ ⑧ ② ⑥ 图6.1.3一阶数字滤波器结构流图
图6.1.3 一阶数字滤波器结构流图 图6.1.2 一阶数字滤波器结构方框图
y(n)=aox(n)+ax(n-1)+by(n-1) 只有输出支路的节，点称为输入节点或源，点； 只有输入支路的节点称为输出节，点或阱点， 既有输入支路又有输出支路的节点叫做混合节点。 通路是指从源点到阱点之间沿着箭头方向的连续的一串 支路，通路的增益是该通路上各支路增益的乘积。 回路是指从一个节点出发沿着支路箭头方向到达同一个 节点的闭合通路，它象征着系统中的反馈回路。组成回 路的所有支路增益的乘积通常叫做回路增益
只有输出支路的节点称为输入节点或源点； 只有输入支路的节点称为输出节点或阱点； 既有输入支路又有输出支路的节点叫做混合节点。 通路是指从源点到阱点之间沿着箭头方向的连续的一串 支路，通路的增益是该通路上各支路增益的乘积。 回路是指从一个节点出发沿着支路箭头方向到达同一个 节点的闭合通路，它象征着系统中的反馈回路。组成回 路的所有支路增益的乘积通常叫做回路增益
