第一节坯体的显微结构 4.1.1显微结构的组成 晶相 ◆ 陶瓷材料是多晶相的复合体，主晶相直接影响产 品的性能。 长石质瓷的晶相：莫来石，残余石英，半安定方 石英。总量占45~60%。 滑石质瓷的晶相：原顽火辉石，斜顽火辉石。 骨灰瓷的晶相：钙长石(40%)，莫来石。 。 特种瓷的晶相：晶相所占的比例大。如：刚玉瓷 中刚玉晶相>95%
第一节 坯体的显微结构 ❖ 4.1.1 显微结构的组成——晶相 ▪ 陶瓷材料是多晶相的复合体，主晶相直接影响产 品的性能。 • 长石质瓷的晶相：莫来石，残余石英，半安定方 石英。总量占45～60%。 • 滑石质瓷的晶相：原顽火辉石，斜顽火辉石。 • 骨灰瓷的晶相：钙长石（40%），莫来石。 • 特种瓷的晶相：晶相所占的比例大。如：刚玉瓷 中刚玉晶相> 95%
第一节坯体的显微结构 4.1.1显微结构的组成 一晶界 晶界：陶瓷坯体中的晶粒在烧成过程中会逐渐 长大，直到互相接触，共同构成晶粒间界（简称 晶界或粒界)一一常为杂质聚集的场所，结构疏 松，不规则
第一节 坯体的显微结构 ❖ 4.1.1 显微结构的组成——晶界 ▪ 晶界：陶瓷坯体中的晶粒在烧成过程中会逐渐 长大，直到互相接触，共同构成晶粒间界（简称 晶界或粒界）――常为杂质聚集的场所，结构疏 松，不规则
第一节坯体的显微结构 4.1.1显微结构的组成 一晶界 ·晶界杂质（往往以三种形式存在) ·分散沉积物：杂质离子沿晶界分离，且易溶于晶界中。 ·扩散沉积物：杂质数量多，超过在熔体中的饱和浓度，以个 别晶相在晶界析出。如有液相存在，则形成扩散沉物，其熔 点低于陶瓷烧结温度，若液相润湿能力强，会流入晶界包裹 晶粒。 ·粒状沉积物：杂质数量多，其熔点高于烧结温度，以粒状在 晶界析出

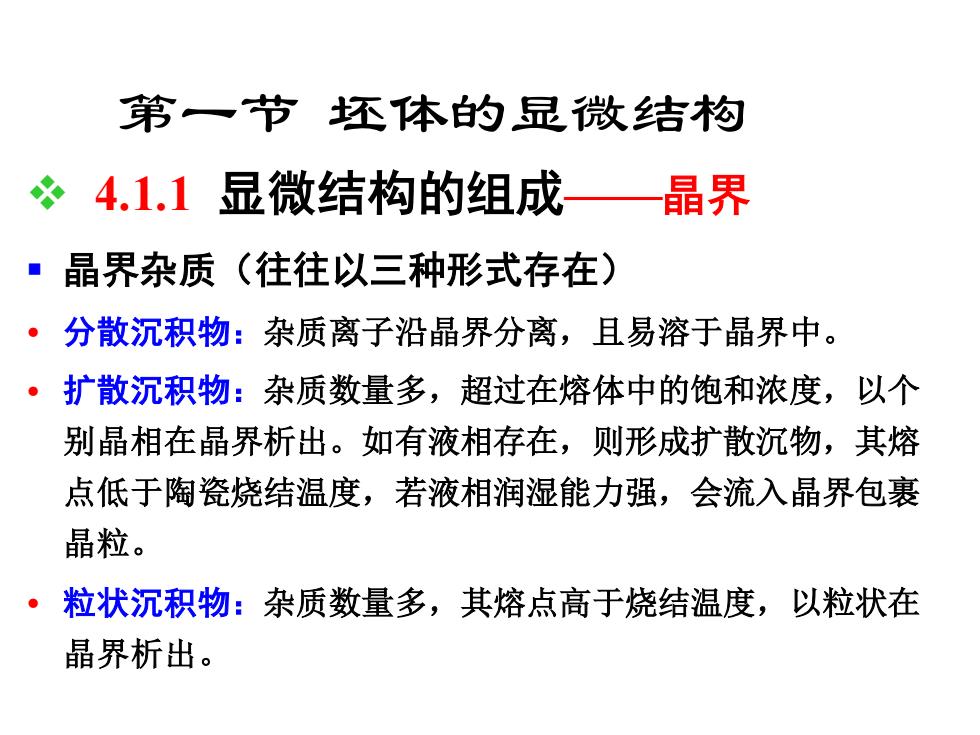

▪ 晶界杂质（往往以三种形式存在） • 分散沉积物：杂质离子沿晶界分离，且易溶于晶界中。 • 扩散沉积物：杂质数量多，超过在熔体中的饱和浓度，以个 别晶相在晶界析出。如有液相存在，则形成扩散沉物，其熔 点低于陶瓷烧结温度，若液相润湿能力强，会流入晶界包裹 晶粒。 • 粒状沉积物：杂质数量多，其熔点高于烧结温度，以粒状在 晶界析出。 第一节 坯体的显微结构 ❖ 4.1.1 显微结构的组成——晶界
第一节坯体的显微结构 冬4.1.1显微结构的组成—晶界 ·晶界特性 ·①晶界上扩散传质比晶粒内部快得多。 ·②晶界上存在应力：各组分膨胀系数不同及晶相各向 异性的特点导致。 ·③晶界上易出现溶质偏析或淀析，出现相分离
▪ 晶界特性 • ①晶界上扩散传质比晶粒内部快得多。 • ②晶界上存在应力：各组分膨胀系数不同及晶相各向 异性的特点导致。 • ③晶界上易出现溶质偏析或淀析，出现相分离。 第一节 坯体的显微结构 ❖ 4.1.1 显微结构的组成——晶界
第一节坯体的显微结构 4.1.1显微结构的组成—晶界 ·晶界特性 ·④晶界上有空间电荷：取决于缺陷浓度及晶界上过剩 离子数。 ·⑤晶界的熔融温度一般比晶粒低。 ·⑥晶界内容易包裹气孔
▪ 晶界特性 • ④晶界上有空间电荷：取决于缺陷浓度及晶界上过剩 离子数。 • ⑤晶界的熔融温度一般比晶粒低。 • ⑥晶界内容易包裹气孔。 第一节 坯体的显微结构 ❖ 4.1.1 显微结构的组成——晶界
